Van an toàn là gì? Cấu tạo, nguyên lý, phân loại và cách chọn

Hãy hình dung một hệ thống hơi, khí nén hoặc chất lỏng đang vận hành ở áp suất cao. Chỉ cần một sự cố nhỏ như van đầu ra đóng nhầm, bộ điều khiển hỏng hay nhiệt độ tăng đột ngột, áp suất trong đường ống và thiết bị có thể vượt xa giới hạn thiết kế. Khi đó, mối nối có thể rò rỉ, đường ống biến dạng, thậm chí thiết bị bị phá hủy và gây nguy hiểm cho người vận hành.

Đây chính là lúc van inox an toàn phát huy vai trò. Thiết bị này tự động xả môi chất ra ngoài khi áp suất đạt mức cài đặt, rồi đóng lại khi áp suất trở về vùng an toàn. Không cần điện, không cần người can thiệp, van inox an toàn là lớp bảo vệ cuối cùng cho hệ thống.

Trong bài viết này, chúng ta sẽ tìm hiểu cấu tạo, nguyên lý hoạt động, các loại van, những thông số cần quan tâm và cách chọn van inox an toàn phù hợp, cùng những sai lầm thường gặp khi lắp đặt và sử dụng.

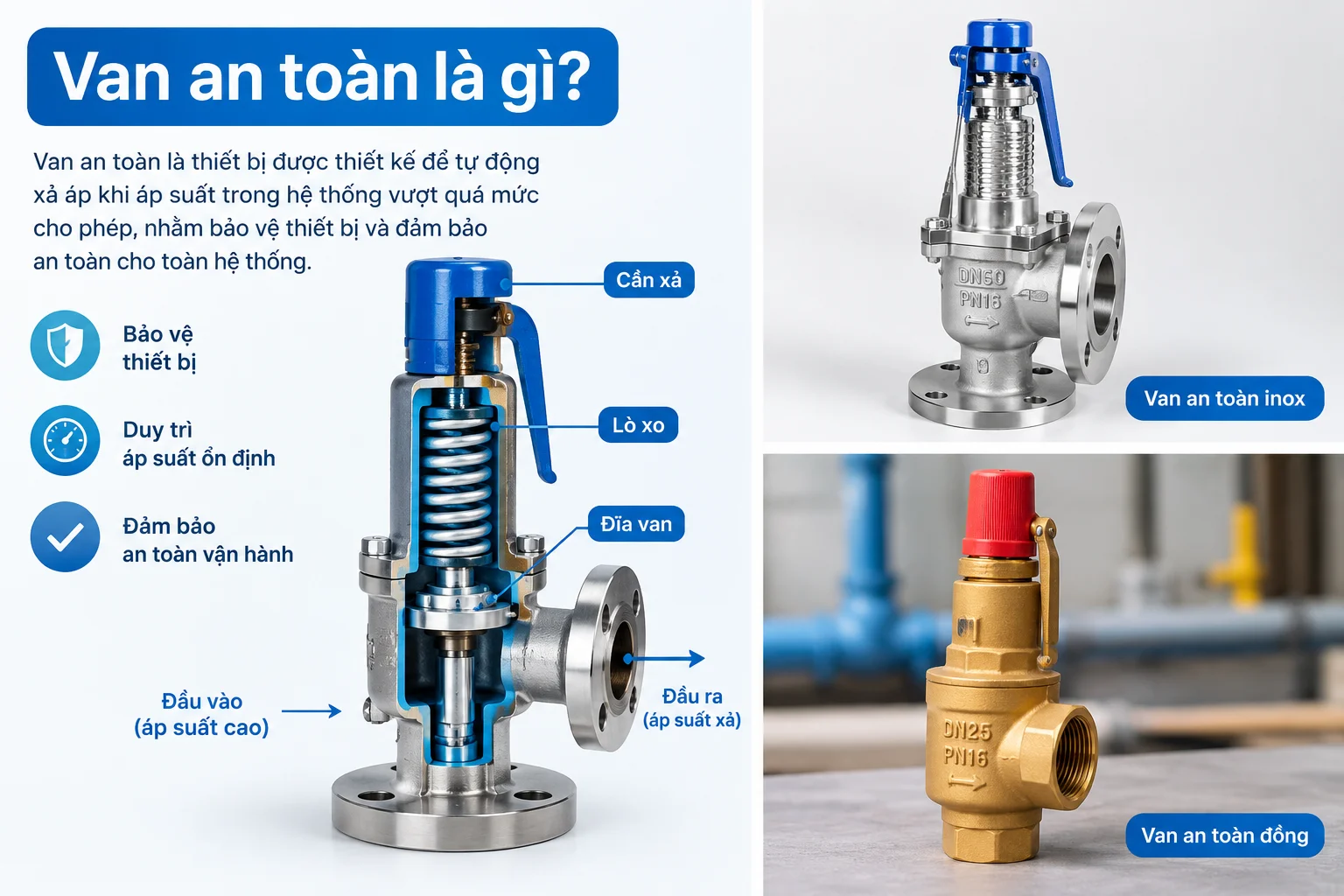

Van an toàn là gì?

Van an toàn là thiết bị bảo vệ áp suất, có chức năng tự động xả môi chất ra khỏi hệ thống khi áp suất vượt quá giá trị cài đặt, nhằm hạn chế nguy cơ quá áp gây hư hỏng đường ống, máy móc hoặc thiết bị.

Trong nhiều tài liệu kỹ thuật, van inox an toàn còn được gọi là Safety Valve hoặc van bảo vệ quá áp. Thiết bị này thường được lắp tại những vị trí có nguy cơ quá áp: nồi hơi, bình chịu áp lực, bình khí nén, đầu ra của máy bơm, máy nén hay các đoạn đường ống có thể bị cô lập.

Cần lưu ý một điểm quan trọng: van inox an toàn bảo vệ hệ thống, không điều chỉnh áp suất liên tục. Trong điều kiện vận hành bình thường, van luôn đóng kín. Nó chỉ mở khi áp suất tăng bất thường và chỉ mở đủ để đưa áp suất về mức an toàn. Ngược lại, thiết bị điều khiển áp suất, như van giảm áp, hoạt động liên tục để duy trì áp suất ở giá trị mong muốn. Hai chức năng này khác nhau về bản chất, nên không thể thay thế cho nhau.

Có thể xem van inox an toàn như "cầu chì" của hệ thống áp lực: bình thường không làm gì, nhưng khi có sự cố thì hành động ngay để tránh hậu quả nghiêm trọng.

Cấu tạo van an toàn gồm những bộ phận nào?

Với dạng phổ biến nhất là van inox an toàn lò xo, cấu tạo gồm các bộ phận chính sau:

• Thân van: phần vỏ chịu áp, chứa toàn bộ cơ cấu bên trong, thường làm từ gang, thép carbon, đồng hoặc inox tùy môi chất và áp suất.

• Cửa vào và cửa xả: cửa vào nối với hệ thống cần bảo vệ, cửa xả dẫn môi chất ra ngoài hoặc đến vị trí xả an toàn.

• Đĩa van: chi tiết đóng mở, tiếp xúc trực tiếp với môi chất và chịu lực đẩy của áp suất.

• Ghế van: bề mặt tiếp xúc với đĩa van để làm kín. Độ kín của cặp đĩa và ghế quyết định van có rò rỉ hay không khi hệ thống vận hành bình thường.

• Lò xo: tạo lực giữ đĩa van ở trạng thái đóng. Độ cứng và độ nén của lò xo quyết định áp suất cài đặt.

• Ty van: truyền lực từ lò xo xuống đĩa van và dẫn hướng khi van chuyển động.

• Nắp van: che chắn và bảo vệ lò xo, thường có thể chụp kín để hạn chế việc tự ý điều chỉnh.

• Bộ phận điều chỉnh áp suất: thường là vít điều chỉnh, dùng để nén hoặc nới lò xo khi cài đặt van.

• Tay giật (cần thử van): có ở một số thiết kế, cho phép mở van bằng tay để kiểm tra, đồng thời xả cặn bám ở ghế van.

Mỗi bộ phận đều ảnh hưởng đến độ tin cậy. Một lò xo sai thông số hoặc ghế van bị xước có thể khiến van mở sai áp suất hoặc rò rỉ liên tục.

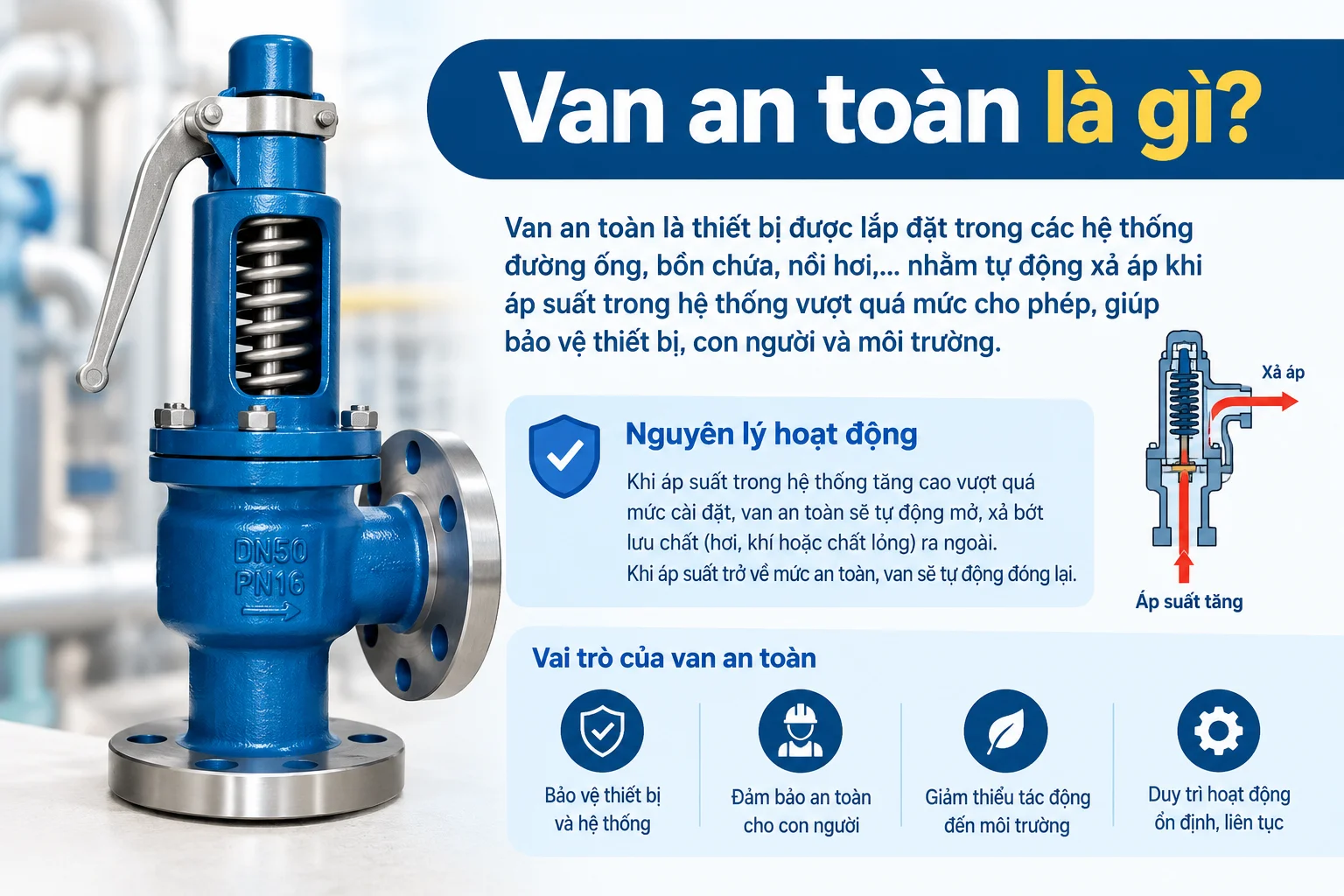

Nguyên lý hoạt động của van an toàn

Nguyên lý của van inox an toàn dựa trên sự cân bằng giữa lực của áp suất tác động lên đĩa van và lực giữ của lò xo. Quá trình diễn ra theo các bước sau:

1. Hệ thống vận hành bình thường: áp suất nằm trong giới hạn làm việc.

2. Van ở trạng thái đóng: lực do áp suất tác động lên đĩa van nhỏ hơn lực giữ của lò xo, đĩa van ép chặt vào ghế.

3. Áp suất tăng: khi áp suất đạt đến áp suất cài đặt, lực đẩy lên đĩa van bắt đầu cân bằng rồi vượt lực lò xo.

4. Van mở: đĩa van nâng lên khỏi ghế, môi chất được xả ra ngoài hoặc đến vị trí xả an toàn.

5. Áp suất giảm: lượng môi chất thoát ra làm áp suất trong hệ thống hạ xuống.

6. Van đóng lại: khi áp suất giảm đến mức đóng lại theo thiết kế, lực lò xo thắng lực áp suất và đĩa van trở về ghế, van kín trở lại.

Tại sao van tự động mở? Bởi lực do áp suất tạo ra bằng áp suất nhân với diện tích đĩa van chịu áp. Khi áp suất tăng, lực này tăng theo. Đến khi vượt lực giữ của lò xo, van buộc phải mở. Vì vậy, giá trị cài đặt phụ thuộc trực tiếp vào thiết kế van và cách điều chỉnh lò xo.

Do đó, van inox an toàn hoạt động hoàn toàn cơ học, không phụ thuộc nguồn điện hay tín hiệu điều khiển, đây là lý do thiết bị được tin cậy trong vai trò bảo vệ cuối cùng.

Van inox an toàn có những loại nào?

Có nhiều cách phân loại van inox an toàn. Việc hiểu rõ từng tiêu chí giúp bạn tránh chọn nhầm loại.

Theo môi chất

• Van inox an toàn nước: dùng cho hệ thống nước, chất lỏng.

• Van inox an toàn hơi: dùng cho nồi hơi, đường ống hơi, thường yêu cầu vật liệu chịu nhiệt.

• Van inox an toàn khí: dùng cho khí nén, khí công nghiệp.

• Van inox an toàn cho môi chất đặc thù: hóa chất, dầu, môi chất ăn mòn, đòi hỏi vật liệu phù hợp.

Theo cơ cấu tác động

• Van inox an toàn lò xo: loại phổ biến nhất, dùng lực lò xo để giữ van đóng.

• Van inox an toàn có cơ cấu tải trọng hoặc cơ cấu hỗ trợ: dùng đối trọng hoặc cơ cấu phụ trợ trong một số ứng dụng.

• Các thiết kế chuyên dụng khác: ví dụ van điều khiển bằng áp suất từ xa (pilot) cho hệ thống lớn.

Theo phương thức xả

• Xả trực tiếp: môi chất thoát thẳng ra khí quyển, thường dùng với nước, khí không độc hại.

• Xả qua đường ống dẫn: môi chất được dẫn đến vị trí an toàn, cần thiết với hơi nóng, khí độc, khí cháy nổ hoặc hóa chất.

Theo kiểu kết nối

• Ren: phổ biến ở kích thước nhỏ.

• Mặt bích: dùng cho kích thước lớn, áp suất cao.

• Kiểu kết nối chuyên dụng: theo yêu cầu riêng của từng ngành.

Các thông số van an toàn cần quan tâm

Phần này quyết định van có phù hợp với hệ thống hay không. Đây cũng là nhóm thông tin người mua cần kiểm tra kỹ trước khi đặt hàng:

• Kích thước danh nghĩa (DN): ví dụ DN15, DN20, DN25, DN32, DN50 và lớn hơn.

• Áp suất cài đặt (Set Pressure): mức áp suất mà van bắt đầu mở.

• Áp suất làm việc: áp suất vận hành bình thường của hệ thống.

• Áp suất xả và áp suất tích lũy: mức áp suất tối đa cho phép khi van đang xả, tuân theo thiết kế và tiêu chuẩn áp dụng.

• Nhiệt độ làm việc: ảnh hưởng đến vật liệu thân, lò xo và gioăng.

• Môi chất sử dụng: nước, hơi, khí, dầu hay hóa chất.

• Vật liệu thân van: gang, thép, đồng, inox...

• Vật liệu đĩa và ghế van: phải chịu được môi chất và đảm bảo độ kín.

• Kiểu kết nối: ren, mặt bích hoặc loại khác.

• Lưu lượng xả (công suất xả): lượng môi chất van có thể xả trong một đơn vị thời gian để giữ áp suất trong giới hạn.

• Tiêu chuẩn thiết kế, kiểm định hoặc chứng nhận: theo yêu cầu của hệ thống và quy định hiện hành.

Lưu ý quan trọng: không nên chọn van chỉ dựa vào DN đường ống. Hai van cùng DN có thể có áp suất, vật liệu và công suất xả hoàn toàn khác nhau. Áp suất, môi chất, nhiệt độ và yêu cầu xả đều phải được xem xét cùng lúc.

Van inox an toàn khác gì van giảm áp, van xả áp và van một chiều?

Bốn loại van này thường bị nhầm lẫn vì đều liên quan đến áp suất hoặc dòng chảy. Bảng dưới đây giúp phân biệt nhanh:

Có thể hiểu đơn giản: van giảm áp giữ áp suất đầu ra ổn định ở giá trị mong muốn, van một chiều chỉ cho dòng chảy đi theo một hướng, còn van inox an toàn và van xả áp cùng liên quan đến việc xả môi chất khi áp suất tăng. Tùy tiêu chuẩn và ngành, hai thuật ngữ sau đôi khi có cách gọi và phạm vi sử dụng khác nhau, nên cần đối chiếu với tài liệu kỹ thuật của hệ thống.

Không nên dùng các loại van này thay thế lẫn nhau nếu chưa đáp ứng yêu cầu kỹ thuật. Chẳng hạn, van giảm áp không thể thay van inox an toàn vì nó không được thiết kế để xả lượng lớn môi chất khi quá áp. Van một chiều thì hoàn toàn không có khả năng bảo vệ quá áp.

Tại sao phải chọn đúng áp suất cài đặt?

Áp suất cài đặt là thông số then chốt nhất của van inox an toàn. Chọn sai sẽ dẫn đến hai tình huống đều không mong muốn:

• Cài đặt quá thấp: van có thể mở khi hệ thống vẫn đang vận hành bình thường, gây thất thoát môi chất, tốn năng lượng và làm gián đoạn sản xuất.

• Cài đặt quá cao: van có thể không mở đúng lúc, khiến thiết bị đã chịu áp suất vượt giới hạn trước khi được bảo vệ.

Vì vậy, giá trị cài đặt phải phù hợp với áp suất thiết kế của thiết bị được bảo vệ và điều kiện vận hành thực tế. Cần chừa khoảng cách hợp lý giữa áp suất làm việc và áp suất cài đặt, theo tiêu chuẩn áp dụng, để van không bị mở và đóng lặp lại do dao động áp suất bình thường. Hiện tượng này làm mòn ghế van nhanh chóng và có thể gây rò rỉ về sau.

Một nguyên tắc quan trọng: không tự ý thay đổi áp suất cài đặt nếu không có cơ sở kỹ thuật và quy trình phù hợp. Việc vặn lò xo tùy tiện có thể vô hiệu hóa chức năng bảo vệ của van.

Van an toàn được sử dụng ở đâu?

Van inox an toàn xuất hiện ở hầu hết các hệ thống có áp suất:

• Hệ thống hơi và nồi hơi: bảo vệ nồi hơi, bộ trao đổi nhiệt và đường ống hơi khỏi quá áp.

• Hệ thống khí nén: bảo vệ bình chứa khí, máy nén, đường ống và thiết bị sử dụng khí.

• Hệ thống cấp nước: dùng trong các ứng dụng cần kiểm soát áp suất theo thiết kế, ví dụ đường ống bơm hoặc bình áp.

• Hệ thống nhiệt: bảo vệ thiết bị và đường ống khi nhiệt độ làm môi chất giãn nở.

• Hệ thống công nghiệp: hóa chất, dầu khí và các quy trình khác, với điều kiện vật liệu van phù hợp môi chất.

• Bình chịu áp lực: xả áp khi áp suất vượt giới hạn cho phép.

Dù ở hệ thống nào, việc lựa chọn cần căn cứ vào loại van, môi chất, áp suất, nhiệt độ và tiêu chuẩn áp dụng cho hệ thống đó.

Những sai lầm thường gặp khi chọn và lắp van inox an toàn

Nhiều sự cố liên quan đến van inox an toàn không xuất phát từ chất lượng sản phẩm mà từ lỗi trong lựa chọn và sử dụng:

• Chỉ chọn theo kích thước đường ống, bỏ qua áp suất và lưu lượng xả.

• Không xác định áp suất cài đặt trước khi đặt hàng.

• Chọn sai vật liệu với môi chất, dẫn đến ăn mòn, kẹt hoặc hỏng gioăng.

• Không tính đến nhiệt độ làm việc, khiến lò xo và gioăng nhanh xuống cấp.

• Lắp sai chiều hoặc sai vị trí so với thiết kế.

• Đường xả không phù hợp: quá nhỏ, quá dài, bị cản trở hoặc hướng xả gây nguy hiểm.

• Tự ý điều chỉnh lò xo, làm sai lệch áp suất cài đặt.

• Không kiểm tra định kỳ, để van bị kẹt hoặc rò rỉ mà không biết.

• Dùng van không đáp ứng công suất xả yêu cầu, khiến van mở nhưng không giảm được áp suất đủ nhanh.

Tránh được những lỗi này đã giúp giảm đáng kể rủi ro trong vận hành.

Cách chọn van inox an toàn phù hợp

Bạn có thể làm theo checklist 7 bước sau:

Bước 1: Xác định môi chất. Nước, hơi, khí, dầu hay môi chất đặc biệt. Đây là cơ sở để chọn loại van và vật liệu.

Bước 2: Xác định áp suất. Gồm áp suất làm việc, áp suất thiết kế và áp suất cài đặt yêu cầu. Áp suất cài đặt không được vượt giới hạn cho phép của thiết bị được bảo vệ.

Bước 3: Xác định nhiệt độ. Kiểm tra nhiệt độ vận hành và giới hạn chịu nhiệt của vật liệu van, đặc biệt với hơi và môi chất nóng.

Bước 4: Chọn kích thước. Không chỉ dựa vào DN đường ống mà cần xem xét lưu lượng xả cần thiết để đưa áp suất về mức an toàn.

Bước 5: Chọn vật liệu. Thân, đĩa, ghế và gioăng phải tương thích với môi chất để đảm bảo độ bền và độ kín.

Bước 6: Kiểm tra kết nối. Ren, mặt bích hoặc kiểu kết nối khác phải khớp với đường ống hiện có.

Bước 7: Kiểm tra tiêu chuẩn. Đối chiếu tiêu chuẩn kỹ thuật, chứng nhận và yêu cầu kiểm định của hệ thống.

Nếu chưa chắc chắn ở bước nào, nên trao đổi với đơn vị cung cấp hoặc kỹ sư có chuyên môn trước khi quyết định.

Lưu ý khi lắp đặt và sử dụng van inox an toàn

• Lắp đúng vị trí theo thiết kế hệ thống, thường ở nơi có thể phát hiện quá áp sớm nhất.

• Đảm bảo đường vào và đường xả phù hợp, không bị thắt hẹp hay cản trở.

• Không để tạp chất, cặn bẩn bám vào ghế van vì sẽ làm mất độ kín.

• Không tự ý khóa hoặc vô hiệu hóa đường xả. Đây là lỗi nguy hiểm vì van sẽ mất tác dụng bảo vệ.

• Kiểm tra rò rỉ thường xuyên tại ghế van và các mối nối.

• Kiểm tra cơ cấu hoạt động theo quy trình của nhà sản xuất hoặc quy định hiện hành.

• Bảo trì và kiểm định khi hệ thống yêu cầu, đặc biệt với thiết bị chịu áp lực.

• Thay thế van khi không còn đảm bảo khả năng làm kín hoặc xả áp.

Câu hỏi thường gặp về van inox an toàn

1. Van  an toàn là gì?
Là thiết bị tự động xả môi chất khi áp suất trong hệ thống vượt mức cài đặt, sau đó đóng lại khi áp suất trở về vùng an toàn.

2. Van an toàn có tác dụng gì?
Bảo vệ hệ thống khỏi tình trạng quá áp và giảm nguy cơ hư hỏng đường ống, thiết bị.

3. Van inox an toàn có giống van giảm áp không?
Không. Van inox an toàn chủ yếu bảo vệ quá áp, còn van giảm áp dùng để duy trì áp suất đầu ra ở giá trị mong muốn.

4. Chọn van inox an toàn dựa vào những thông số nào?
Cần xét môi chất, áp suất làm việc, áp suất cài đặt, nhiệt độ, DN, vật liệu, lưu lượng xả và kiểu kết nối.

5. Van inox an toàn có cần bảo trì không?
Có. Van cần được kiểm tra, bảo trì và kiểm định theo yêu cầu kỹ thuật của thiết bị và hệ thống.

Kết luận: Chọn đúng van an toàn để bảo vệ toàn bộ hệ thống

Có ba điều cần ghi nhớ:

• Van an toàn là thiết bị bảo vệ quá áp, không phải thiết bị điều chỉnh áp suất.

• Hiệu quả bảo vệ phụ thuộc vào việc chọn đúng áp suất cài đặt, DN, vật liệu, môi chất, nhiệt độ và khả năng xả.

• Không nên chọn van chỉ dựa trên kích thước đường ống.

Nếu bạn đang cần tìm van an toàn cho hệ thống của mình, hãy chuẩn bị sẵn các thông tin sau để được tư vấn chính xác:

• Môi chất sử dụng

• DN đường ống

• Áp suất làm việc

• Áp suất cài đặt

• Nhiệt độ vận hành

• Kiểu kết nối

Từ những thông tin này, đơn vị tư vấn có thể đề xuất loại van an toàn phù hợp nhất với hệ thống của bạn.
