Van an toàn DN100: Cấu tạo, thông số, ứng dụng và cách chọn

Trong các hệ thống đường ống công nghiệp có lưu lượng lớn, chỉ cần áp suất tăng vượt giới hạn cho phép là thiết bị có thể hư hỏng, đường ống rò rỉ, thậm chí gây mất an toàn cho cả dây chuyền. Vì vậy, một thiết bị bảo vệ áp suất được chọn đúng là yếu tố không thể bỏ qua.

Van inox an toàn DN100 là lựa chọn quen thuộc cho các hệ thống hơi, khí nén, nước áp lực hay bồn chứa có đường kính danh nghĩa 100 mm. Van tự động mở để xả bớt môi chất khi áp suất vượt mức cài đặt, rồi đóng lại khi áp suất trở về mức an toàn.

Tuy nhiên, có một sai lầm rất phổ biến: thấy đường ống DN100 thì mua ngay van DN100. Thực tế, van có phù hợp hay không còn phụ thuộc vào áp suất, môi chất, nhiệt độ, kiểu kết nối và lưu lượng xả yêu cầu. Bài viết này giúp bạn hiểu rõ từng yếu tố đó để chọn đúng ngay từ đầu.

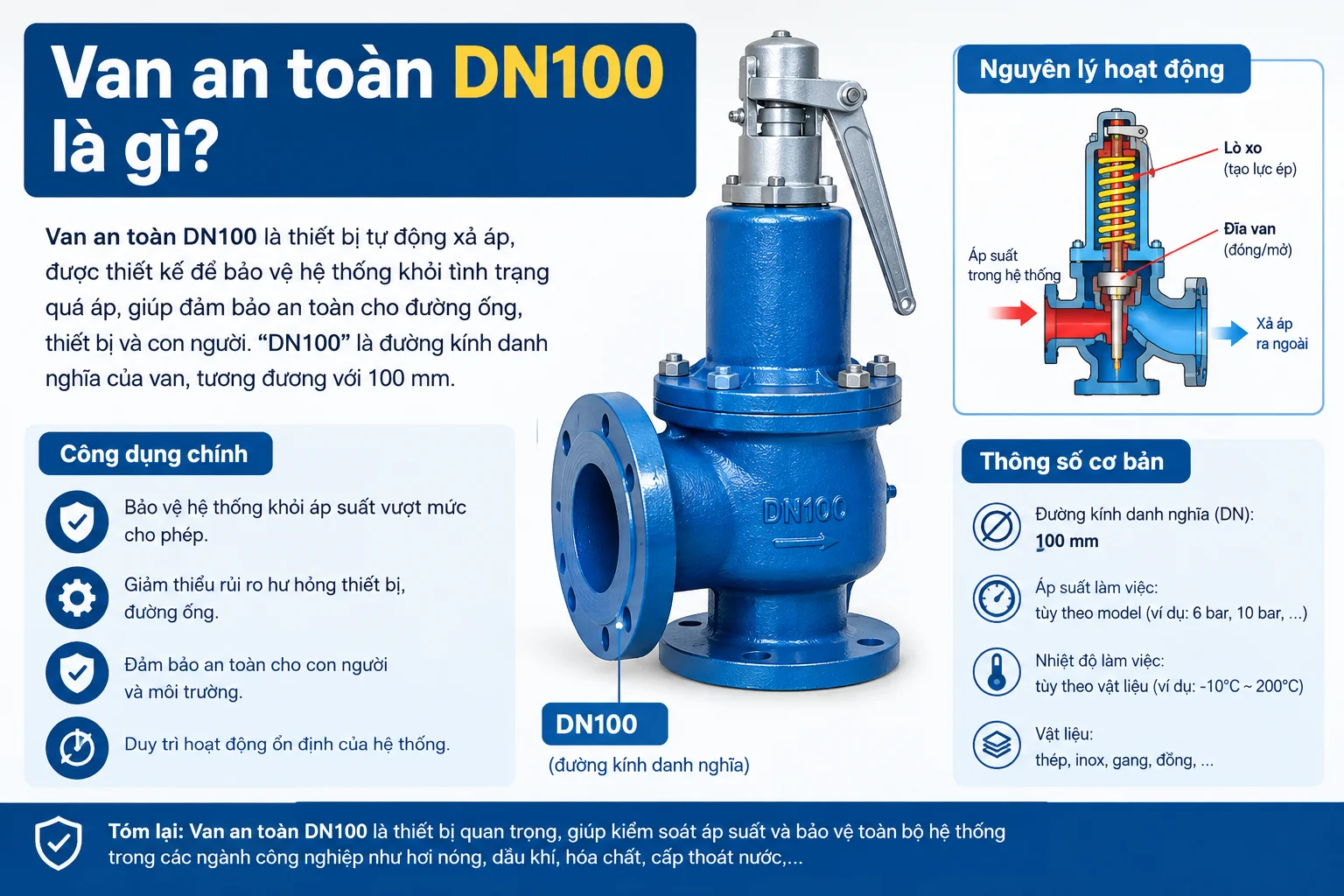

Van an toàn DN100 là gì?

Van an toàn DN100 là thiết bị bảo vệ áp suất có kích thước danh nghĩa DN100, tự động xả một phần môi chất ra khỏi hệ thống khi áp suất vượt quá giá trị cài đặt. Khi áp suất giảm về mức an toàn, van đóng lại để tiếp tục bảo vệ hệ thống.

Trong thực tế, thiết bị này còn được gọi là van xả áp hoặc van bảo vệ quá áp. Van thường được lắp trên nồi hơi, bình chịu áp, bồn chứa, máy nén khí hoặc trên đường ống có nguy cơ tăng áp đột ngột. Đây là "chốt chặn cuối cùng": nếu các thiết bị điều khiển áp suất khác không hoạt động, van an toàn vẫn xả áp để tránh sự cố nghiêm trọng.

DN100 có ý nghĩa gì?

DN (Diameter Nominal) là kích thước danh nghĩa dùng để đồng bộ các thiết bị trong hệ thống đường ống. DN100 tương ứng với đường ống cỡ 4 inch (theo cách gọi NPS).

Cần lưu ý rằng DN100 không đồng nghĩa với đường kính ngoài chính xác 100 mm. Đường kính thực tế của thân van, mặt bích hay cửa vào/cửa ra còn tùy tiêu chuẩn và nhà sản xuất. Ngoài ra, với van an toàn, kích thước DN thường được hiểu là kích thước cửa vào; cửa xả có thể lớn hơn (ví dụ DN100 x DN150). Vì vậy, luôn kiểm tra catalogue của từng model trước khi đặt hàng.

Nguyên lý hoạt động của Van an toàn DN100

Van an toàn lò xo, dạng phổ biến nhất, hoạt động dựa trên sự cân bằng giữa lực áp suất của môi chất và lực nén của lò xo:

1. Hệ thống hoạt động ở áp suất bình thường, lò xo giữ đĩa van ép kín vào ghế van.

2. Áp suất môi chất tác động lên mặt đĩa van từ phía dưới.

3. Khi áp suất hệ thống tăng, lực đẩy lên đĩa van tăng theo.

4. Khi đạt áp suất cài đặt, lực đẩy thắng lực lò xo và đĩa van bắt đầu nhấc lên.

5. Môi chất được xả ra qua cửa xả, kéo theo áp suất trong hệ thống giảm.

6. Áp suất giảm xuống dưới mức đóng lại, lực lò xo thắng trở lại.

7. Đĩa van hạ xuống, van đóng kín.

Hai khái niệm cần phân biệt là áp suất cài đặt (mức áp suất van bắt đầu mở) và áp suất đóng lại (mức áp suất van đóng hẳn, thường thấp hơn áp suất cài đặt một khoảng nhất định). Nếu cài đặt sai hoặc chọn sai model, van có thể mở muộn, xả liên tục hoặc đóng không kín, gây rò rỉ và hao hụt môi chất.

Gợi ý hình minh họa: sơ đồ nguyên lý Van inox an toàn DN100 ở trạng thái đóng và trạng thái xả áp.

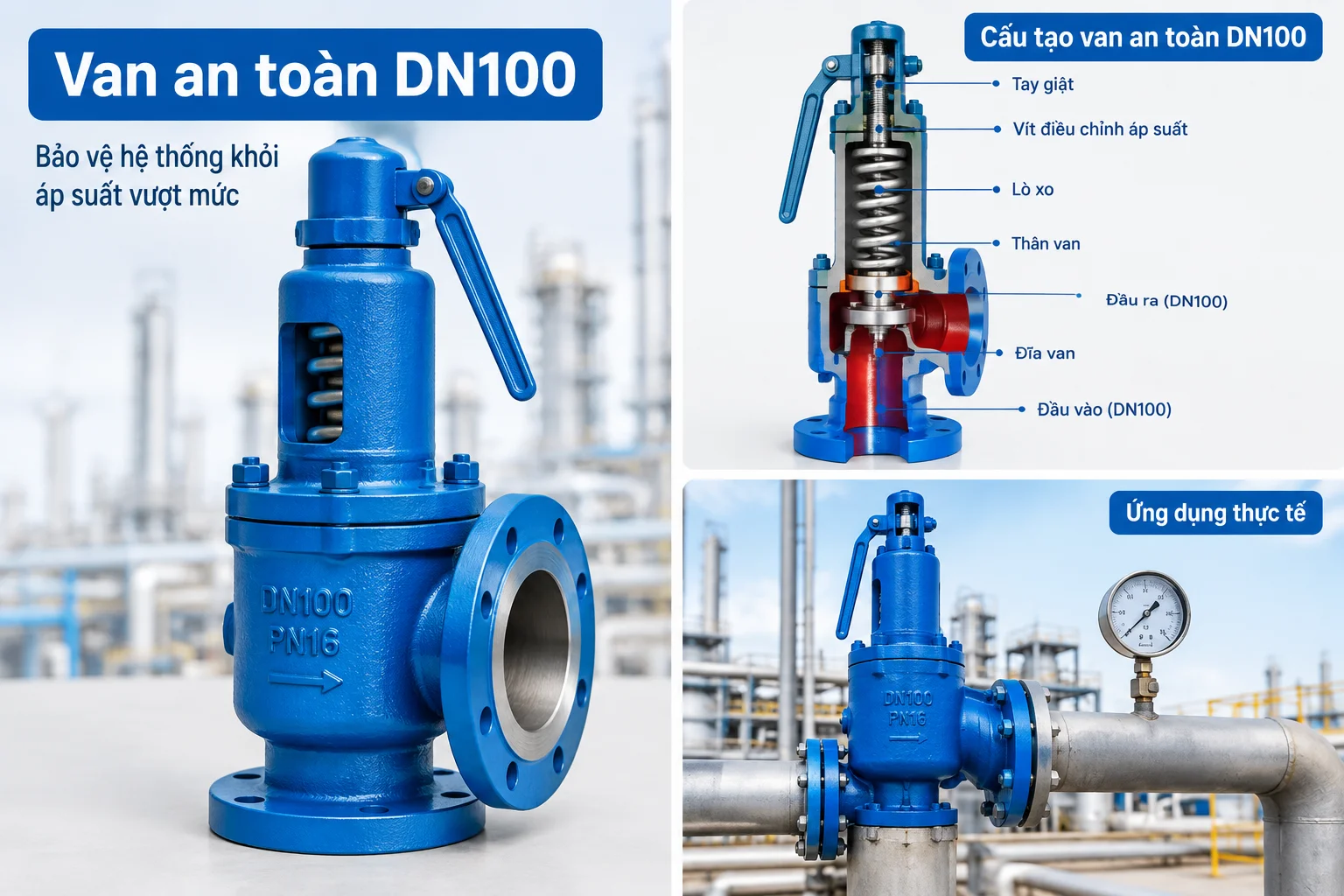

Cấu tạo Van an toàn DN100

Một van inox an toàn DN100 dạng lò xo thường gồm các bộ phận chính sau:

• Thân van: chịu áp và chịu nhiệt, chứa các chi tiết bên trong.

• Đĩa van và ghế van: cặp chi tiết làm kín. Bề mặt tiếp xúc càng chính xác thì van đóng càng kín.

• Lò xo: tạo lực nén giữ van đóng, quyết định áp suất cài đặt.

• Trục van: truyền chuyển động giữa đĩa van và lò xo.

• Nắp van: che chắn lò xo và các chi tiết phía trên.

• Bộ phận điều chỉnh áp suất: thường là vít điều chỉnh để thay đổi lực nén lò xo.

• Tay giật (nếu có): dùng để thử xả van thủ công, thường thấy trên van cho hơi và nồi hơi.

• Đầu kết nối: phổ biến nhất ở cỡ DN100 là mặt bích.

Vật liệu và kết cấu từng bộ phận ảnh hưởng trực tiếp đến độ bền. Với nước, cần chú ý chống cặn và ăn mòn. Với hơi nóng, thân và lò xo phải chịu được nhiệt độ cao. Với khí nén, ưu tiên độ kín và độ ổn định khi đóng/mở. Với môi chất có tính ăn mòn, cần vật liệu chuyên dụng như inox hoặc hợp kim phù hợp.

Phân loại Van inox an toàn DN100 phổ biến

Có nhiều cách phân loại, tùy theo tiêu chí bạn quan tâm:

Theo môi chất: van an toàn nước, van an toàn hơi, van an toàn khí và van an toàn dùng cho môi chất công nghiệp khác. Mỗi loại được thiết kế khác nhau về cơ cấu xả và vật liệu làm kín.

Theo vật liệu thân van: gang, thép (thép đúc, thép carbon), inox và các vật liệu chuyên dụng cho môi trường đặc biệt.

Theo kiểu kết nối: ở cỡ DN100, van an toàn mặt bích là dạng thường gặp nhất. Một số model có thể có kiểu kết nối khác tùy thiết kế.

Theo cơ cấu: van an toàn lò xo là phổ biến nhất; ngoài ra còn có các thiết kế chuyên dụng như van an toàn có tải trọng đối trọng hoặc van an toàn điều khiển bằng pilot.

Lưu ý: không phải Van inox an toàn DN100 nào cũng có cùng cấu tạo hay thông số. Thông số thực tế phụ thuộc vào model và nhà sản xuất, vì vậy luôn đối chiếu với catalogue chính hãng.

Thông số kỹ thuật Van inox an toàn DN100 cần quan tâm

Bảng dưới đây tổng hợp các thông số cần kiểm tra khi chọn van:

Điểm mấu chốt: không nên chọn van chỉ dựa vào DN100. Cần đối chiếu đồng thời áp suất, nhiệt độ, môi chất và lưu lượng xả yêu cầu. Hai van cùng DN100 nhưng khác model có thể chịu áp, chịu nhiệt và xả được lưu lượng rất khác nhau.

Van an toàn DN100 khác gì DN80 và DN125?

Nhìn chung, kích thước lớn hơn cho khả năng xả cao hơn, nhưng không nên tự ý đổi cỡ van vì:

• Khả năng xả ảnh hưởng trực tiếp đến hiệu quả bảo vệ hệ thống.

• Cỡ van khác sẽ kéo theo thay đổi kết nối với đường ống.

• Van quá lớn so với nhu cầu có thể đóng mở liên tục (hiện tượng rung, "chattering"), làm hỏng ghế van nhanh chóng.

• Kích thước van cần được tính toán theo yêu cầu bảo vệ áp suất của hệ thống, không chọn theo cảm tính.

Tại sao phải chọn đúng áp suất cài đặt cho Van an toàn DN100?

Áp suất cài đặt là yếu tố quyết định van có thực sự bảo vệ được hệ thống hay không:

• Cài đặt quá cao: van mở muộn, áp suất có thể vượt giới hạn chịu đựng của thiết bị trước khi van kịp xả.

• Cài đặt quá thấp: van xả thường xuyên dù hệ thống vẫn hoạt động bình thường, gây thất thoát môi chất, tốn năng lượng và mòn ghế van.

• Áp suất làm việc và áp suất cài đặt là hai giá trị khác nhau. Áp suất cài đặt phải cao hơn áp suất làm việc một khoảng hợp lý để tránh xả nhầm, nhưng vẫn phải nằm trong giới hạn an toàn của thiết bị.

Giá trị này cần căn cứ vào thiết kế hệ thống, áp suất tối đa cho phép của thiết bị chịu áp và yêu cầu kỹ thuật của từng dự án. Không có một mức áp suất cố định nào áp dụng được cho mọi Van inox an toàn DN100.

Van an toàn DN100 được sử dụng ở đâu?

Van inox an toàn DN100 xuất hiện trong nhiều hệ thống công nghiệp. Với mỗi ứng dụng, cần xét theo chuỗi: môi chất → áp suất → nhiệt độ → vật liệu → kiểu van phù hợp.

• Hệ thống hơi công nghiệp, nồi hơi: môi chất là hơi nước, nhiệt độ cao, thường dùng van thân thép hoặc gang cầu, có tay giật để thử van định kỳ.

• Hệ thống khí nén: áp suất ổn định nhưng cần van kín tốt và đóng mở chính xác, thường bố trí sau bình tích áp hoặc trên đường ống chính.

• Bồn chứa và thiết bị áp lực: bảo vệ thiết bị khỏi quá áp do gia nhiệt, bơm hoặc sự cố vận hành.

• Hệ thống cấp nước áp lực, đường ống công nghiệp: bảo vệ đường ống khỏi hiện tượng tăng áp đột ngột.

• Nhà máy sản xuất, HVAC và hệ thống phụ trợ: tùy thiết kế, dùng để bảo vệ các thiết bị trao đổi nhiệt hoặc mạch tuần hoàn.

Cách tiếp cận này giúp bạn không chỉ biết van dùng ở đâu, mà còn hiểu vì sao mỗi ứng dụng cần một cấu hình van khác nhau.

Khi nào nên sử dụng Van inox an toàn DN100?

Bạn nên cân nhắc Van inox an toàn DN100 khi hệ thống đáp ứng các điều kiện sau:

• Đường ống hoặc cửa kết nối có kích thước tương ứng.

• Hệ thống có nguy cơ tăng áp (do gia nhiệt, bơm, máy nén, đóng van đột ngột...).

• Có thiết bị chịu áp cần được bảo vệ.

• Cần cơ chế tự động xả áp khi vượt giới hạn.

• Hệ thống có lưu lượng lớn, cần van có khả năng xả tương ứng.

Tuy vậy, DN100 chỉ xác định kích thước danh nghĩa. Van có phù hợp hay không còn phụ thuộc vào khả năng xả và điều kiện vận hành thực tế.

Những sai lầm thường gặp khi chọn Van inox an toàn DN100

1. Chỉ nhìn kích thước DN100 mà bỏ qua áp suất.

2. Không xác định đúng môi chất (nước, hơi hay khí có cơ chế xả khác nhau).

3. Không kiểm tra nhiệt độ làm việc, đặc biệt với hệ thống hơi.

4. Chọn sai vật liệu thân hoặc chi tiết làm kín, dẫn đến ăn mòn hoặc rò rỉ sớm.

5. Không kiểm tra kiểu kết nối (tiêu chuẩn bích, PN/class).

6. Chọn áp suất cài đặt theo cảm tính thay vì theo thiết kế hệ thống.

7. Không tính toán khả năng xả, khiến van không đủ sức bảo vệ khi sự cố.

8. Không đối chiếu catalogue/model trước khi đặt hàng.

9. Lắp van ở vị trí không phù hợp, ví dụ nơi có rung động mạnh hoặc gần nguồn nhiễu loạn dòng chảy.

10. Không kiểm tra, bảo dưỡng định kỳ, khiến van kẹt hoặc rò rỉ mà không ai biết.

Cách chọn Van an toàn DN100 đúng nhu cầu

Bạn có thể áp dụng quy trình 6 bước sau:

Bước 1: Xác định kích thước. Kiểm tra đường ống hoặc cửa kết nối có phù hợp DN100 hay không.

Bước 2: Xác định môi chất. Nước, hơi, khí hay môi chất công nghiệp khác.

Bước 3: Xác định áp suất. Gồm áp suất làm việc, áp suất tối đa cho phép và áp suất cài đặt.

Bước 4: Kiểm tra nhiệt độ. Đặc biệt quan trọng với hệ thống hơi và môi trường nhiệt độ cao.

Bước 5: Chọn vật liệu và kiểu kết nối. Đối chiếu vật liệu với môi chất và điều kiện vận hành.

Bước 6: Kiểm tra catalogue. Đối chiếu model, DN, PN/class (nếu có), áp suất, nhiệt độ, lưu lượng xả, tiêu chuẩn và chứng nhận nếu dự án yêu cầu.

Nếu chưa chắc chắn ở bất kỳ bước nào, hãy nhờ đơn vị cung cấp hoặc kỹ sư có chuyên môn kiểm tra lại trước khi đặt hàng.

Lưu ý khi lắp đặt và sử dụng Van an toàn DN100

• Lắp đúng chiều dòng chảy và đúng tư thế theo hướng dẫn của model (thường lắp thẳng đứng).

• Đảm bảo bên trong đường ống sạch, không để tạp chất, xỉ hàn hay cặn làm hỏng ghế van.

• Thiết kế đường xả an toàn, dẫn môi chất đến vị trí không gây nguy hiểm cho người và thiết bị, không làm tăng áp ngược lên cửa xả.

• Không tự ý thay đổi áp suất cài đặt.

• Kiểm tra rò rỉ sau khi lắp đặt và khi đưa hệ thống vào vận hành.

• Kiểm tra tình trạng van định kỳ theo khuyến nghị của nhà sản xuất và quy định áp dụng.

• Tuyệt đối không khóa hoặc vô hiệu hóa đường xả theo cách làm mất chức năng bảo vệ của van.

• Tuân thủ hướng dẫn của nhà sản xuất và các tiêu chuẩn kỹ thuật hiện hành.

Câu hỏi thường gặp về Van inox an toàn DN100

1. Van inox an toàn DN100 là gì?
Là van bảo vệ áp suất có kích thước danh nghĩa DN100, tự động mở để xả môi chất khi áp suất vượt giá trị cài đặt.

2. DN100 có phải đường kính van chính xác 100 mm không?
Không nhất thiết. DN là kích thước danh nghĩa; kích thước thực tế của thân, mặt bích và các bộ phận khác phụ thuộc tiêu chuẩn và model.

3. Van inox an toàn DN100 dùng cho môi chất nào?
Tùy thiết kế, van có thể dùng cho nước, hơi, khí hoặc các môi chất công nghiệp khác. Cần kiểm tra catalogue của từng model.

4. Đường ống DN100 có luôn phải dùng van inox an toàn DN100 không?
Không nhất thiết. Kích thước van cần được lựa chọn dựa trên yêu cầu bảo vệ áp suất, khả năng xả và thiết kế hệ thống, không chỉ dựa vào kích thước đường ống.

5. Cần cung cấp thông tin gì để chọn Van inox an toàn DN100?
Nên cung cấp môi chất, áp suất làm việc, áp suất cài đặt, nhiệt độ, kích thước đường ống, kiểu kết nối và yêu cầu lưu lượng xả.

Van inox an toàn DN100 Chọn đúng để bảo vệ toàn bộ hệ thống

Tóm lại, có bốn điểm bạn cần nhớ:

• DN100 là kích thước danh nghĩa, không phải kích thước thực tế duy nhất của van.

• Van có nhiệm vụ bảo vệ hệ thống khỏi tình trạng quá áp.

• Không nên chọn van chỉ dựa trên DN.

• Cần đối chiếu áp suất, nhiệt độ, môi chất, lưu lượng xả, vật liệu và kiểu kết nối trước khi quyết định.

Một chiếc Van inox an toàn DN100 được chọn đúng sẽ vận hành ổn định, bảo vệ thiết bị và giảm rủi ro cho cả hệ thống. Ngược lại, chọn sai có thể khiến van mất tác dụng đúng lúc cần nhất.

Bạn cần tư vấn model phù hợp và báo giá Van inox an toàn DN100? Hãy gửi cho chúng tôi các thông tin sau:

DN đường ống + môi chất + áp suất làm việc + áp suất cài đặt + nhiệt độ + kiểu kết nối

Đội ngũ kỹ thuật sẽ kiểm tra thông số và đề xuất model phù hợp cho hệ thống của bạn.
