Van an toàn máy nén khí: Cấu tạo, nguyên lý và cách chọn đúng

Hãy hình dung một máy nén khí chạy liên tục suốt ca sản xuất. Áp suất trong bình chứa tăng dần, trong khi bộ điều khiển áp suất lại gặp trục trặc và không ngắt máy đúng lúc. Nếu hệ thống không có thiết bị xả áp phù hợp, áp suất có thể vượt giới hạn cho phép của bình chứa, đường ống và các thiết bị phía sau.

Đó là lý do van an toàn máy nén khí được xem là lớp bảo vệ cuối cùng của hệ thống khí nén. Tuy nhiên, chọn đúng van không đơn giản chỉ là chọn đúng kích thước ren. Áp suất cài đặt, khả năng xả, vật liệu và điều kiện làm việc đều ảnh hưởng đến hiệu quả bảo vệ. Bài viết này giải thích van an toàn là gì, hoạt động ra sao, cách phân loại, cách chọn, các lỗi thường gặp và checklist lắp đặt, kiểm tra.

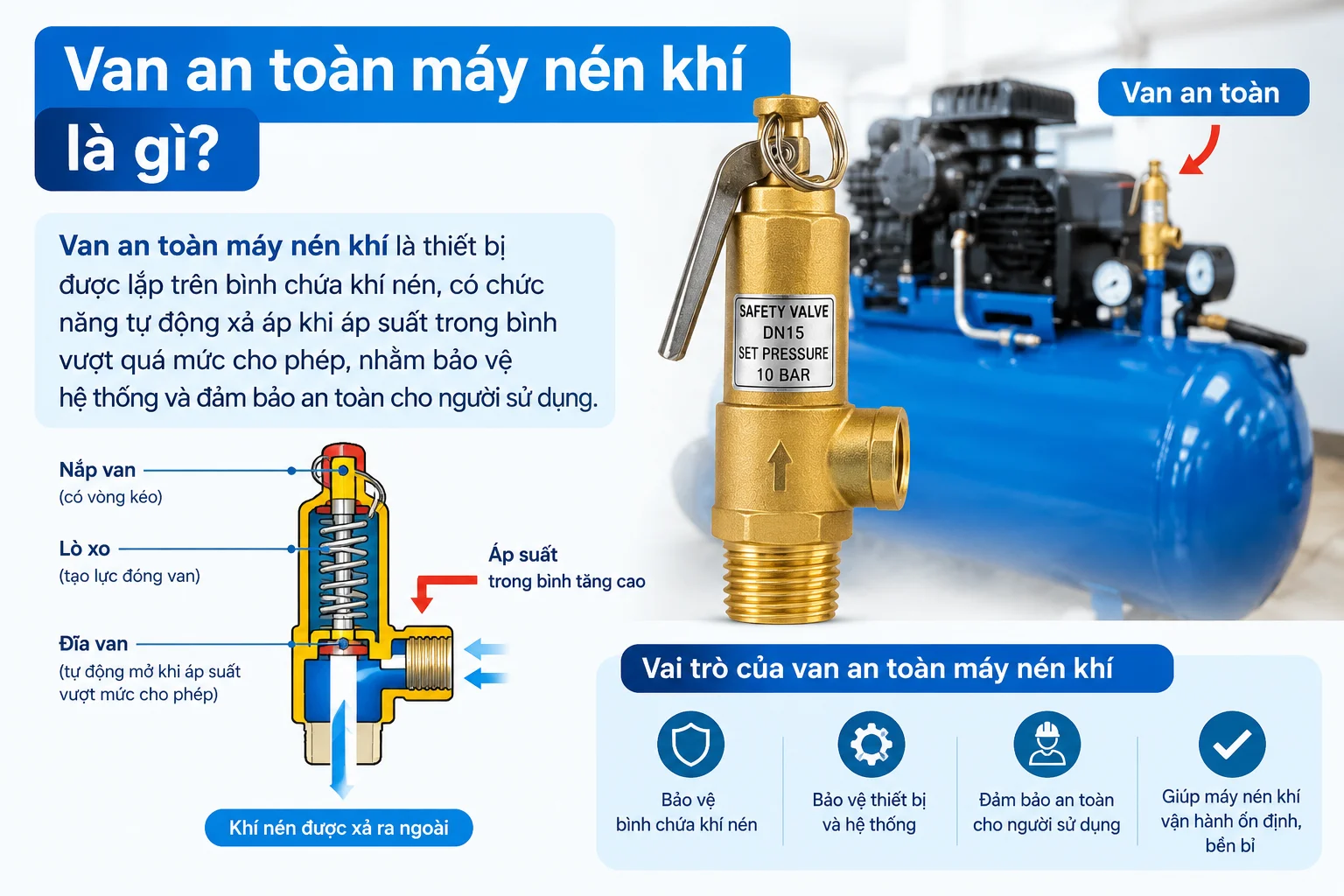

Van an toàn máy nén khí là gì?

Van an toàn máy nén khí là thiết bị bảo vệ được lắp trên hệ thống khí nén, có nhiệm vụ tự động xả một phần khí khi áp suất tăng vượt mức cài đặt. Nhờ đó, van hạn chế tình trạng quá áp và bảo vệ máy nén khí, bình chứa cũng như đường ống.

Trong thực tế, van an toàn thường được lắp tại:

• Bình chứa khí nén.

• Đường ống khí nén có nguy cơ tăng áp.

• Các thiết bị chịu áp lực liên quan.

Nhiều người nhầm van an toàn với các thiết bị khác, nên cần phân biệt rõ:

• Van giảm áp giảm áp suất ở phía đầu ra cho thiết bị sử dụng.

• Van điều áp ổn định áp suất làm việc phía sau van.

• Van xả khí thông thường dùng để xả nước ngưng hoặc xả khí theo thao tác vận hành, không có chức năng bảo vệ quá áp.

• Rơ-le áp suất (pressure switch) đóng hoặc ngắt máy nén theo mức áp suất đặt trước.

Van an toàn không phải thiết bị dùng để điều chỉnh áp suất liên tục. Trong điều kiện vận hành bình thường, van đóng kín. Van chỉ mở khi áp suất chạm ngưỡng thiết kế, tức là khi các cơ chế kiểm soát thông thường đã không giữ được áp suất trong vùng an toàn.

Nguyên lý hoạt động của van an toàn cho máy nén khí

Nguyên lý của loại van phổ biến nhất, van an toàn tác động bằng lò xo, có thể hiểu qua 5 giai đoạn:

1. Trạng thái bình thường: Áp suất hệ thống nằm trong vùng làm việc. Lò xo ép đĩa van vào ghế van, van đóng kín.

2. Áp suất tăng dần: Khi máy nén khí hoạt động, áp suất trong bình và đường ống tăng lên, tạo lực đẩy vào đĩa van từ bên dưới.

3. Đạt ngưỡng cài đặt: Khi lực đẩy của khí cân bằng rồi vượt lực nén của lò xo, đĩa van bắt đầu nhấc khỏi ghế.

4. Van mở, xả khí: Khí thoát ra qua cổng xả, làm áp suất trong hệ thống giảm xuống.

5. Van đóng lại: Khi áp suất về vùng an toàn, lò xo đẩy đĩa van trở lại ghế và van đóng kín.

Các thành phần tham gia gồm lò xo, đĩa van, ghế van, thân van, cơ cấu điều chỉnh áp suất và cổng xả. Chúng phối hợp để van mở đúng lúc và đóng lại khi điều kiện đã an toàn.

Cần nhấn mạnh rằng van không được thiết kế để xả khí liên tục. Nếu van xả thường xuyên, đó là dấu hiệu hệ thống hoặc chính van có vấn đề, và cần được kiểm tra thay vì chấp nhận như một trạng thái bình thường.

Cấu tạo van an toàn cho máy nén khí gồm những bộ phận nào?

Một van an toàn lò xo thông dụng gồm các bộ phận chính sau:

• Thân van: Chịu áp lực và chứa các chi tiết bên trong. Vật liệu thường là đồng, inox hoặc thép.

• Đĩa/đệm van: Chi tiết tiếp xúc với ghế van để làm kín.

• Ghế van: Bề mặt mà đĩa van tì lên khi van đóng.

• Lò xo: Tạo lực giữ van ở trạng thái đóng.

• Trục van: Truyền lực giữa lò xo và đĩa van.

• Nắp hoặc cơ cấu bảo vệ: Che chắn lò xo và cơ cấu điều chỉnh, hạn chế tác động từ bên ngoài.

• Tay giật thử: Cho phép xả bằng tay để kiểm tra van, nếu thiết kế có trang bị.

• Đầu kết nối: Kiểu ren hoặc mặt bích để lắp vào hệ thống.

Tại sao lò xo lại quan trọng? Vì lực nén của lò xo quyết định mức áp suất mà van bắt đầu mở. Lò xo suy yếu hoặc không đúng thông số sẽ khiến van mở sai ngưỡng.

Tại sao vật liệu đệm van quan trọng? Vì đệm phải phù hợp với môi chất khí nén, nhiệt độ và điều kiện làm việc. Đệm không phù hợp dễ chai cứng, mòn hoặc biến dạng, dẫn đến rò rỉ.

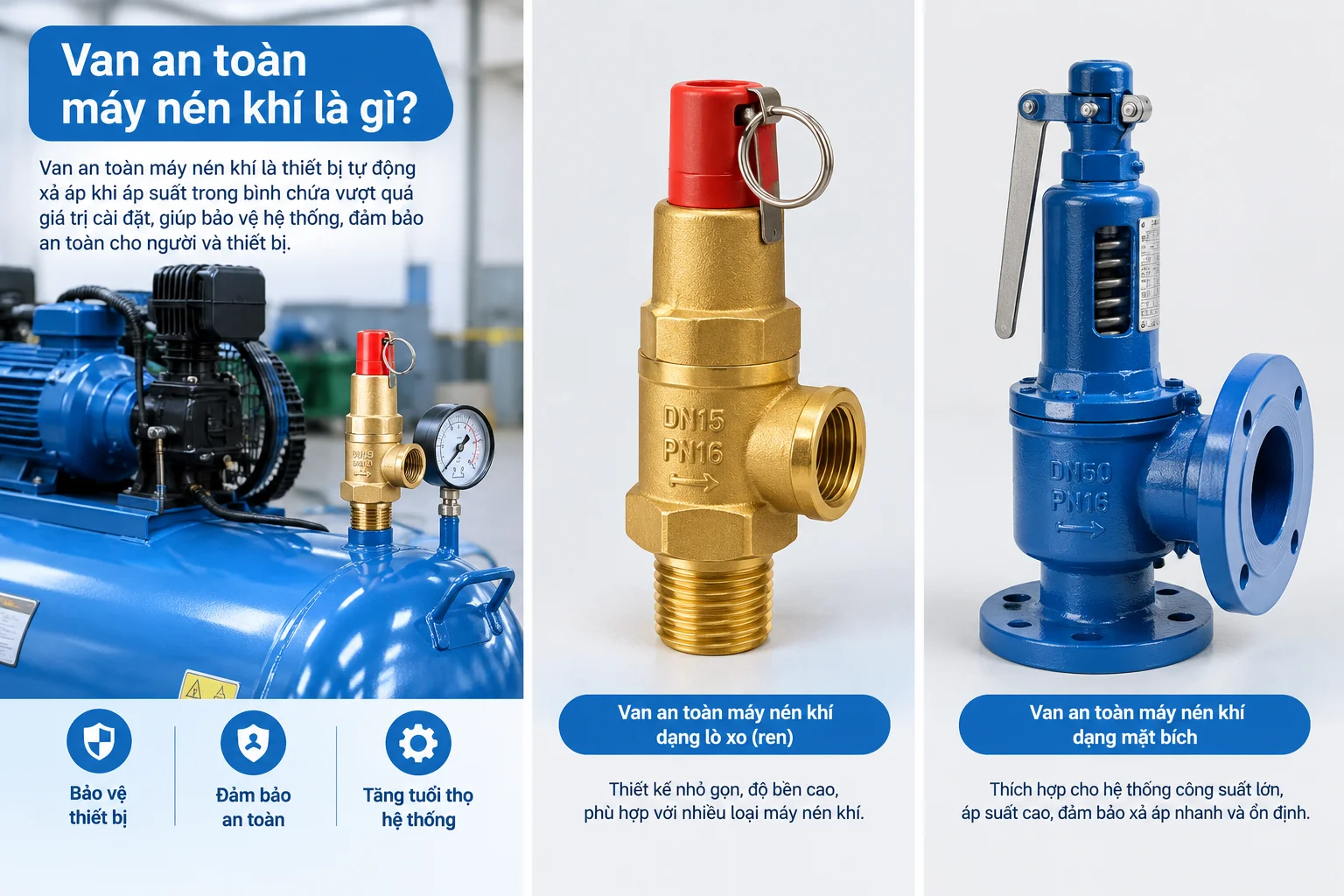

Phân loại van an toàn dùng cho máy nén khí

Có thể phân loại van an toàn theo nhiều tiêu chí:

Theo cơ cấu hoạt động

• Van an toàn tác động bằng lò xo, phổ biến nhất trong hệ thống khí nén.

• Các dạng van an toàn chuyên dụng cho hệ thống áp lực có yêu cầu đặc thù.

Theo vật liệu

• Van an toàn đồng: phổ biến, phù hợp nhiều ứng dụng khí nén thông thường.

• Van an toàn inox: phù hợp môi trường ăn mòn hoặc yêu cầu vệ sinh cao.

• Van thép hoặc thép carbon: tùy thiết kế và điều kiện làm việc.

Theo kiểu kết nối

• Van an toàn ren: thường gặp ở máy nén khí và bình chứa cỡ nhỏ đến vừa.

• Mặt bích: thường dùng ở hệ thống lớn hơn.

• Các kiểu kết nối chuyên dụng theo yêu cầu dự án.

Theo môi trường sử dụng

• Khí nén.

• Hơi.

• Khí công nghiệp.

Lưu ý: Không nên đánh đồng van an toàn dùng cho hơi nước với mọi loại van an toàn dùng cho khí nén. Thông số thiết kế và khả năng xả cần được kiểm tra theo từng ứng dụng cụ thể.

Các thông số quan trọng khi chọn van an toàn máy nén khí

Đây là phần quyết định van có bảo vệ được hệ thống hay không. Các thông số cần xem xét gồm:

• Áp suất cài đặt: Mức áp suất mà van bắt đầu mở, phải được xác định dựa trên giới hạn cho phép của thiết bị cần bảo vệ.

• Áp suất làm việc: Áp suất vận hành bình thường. Áp suất cài đặt cần được chọn hợp lý so với áp suất này để van không xả khi hệ thống vẫn hoạt động bình thường.

• Kích thước danh nghĩa DN và kích thước kết nối: Phải tương thích với cổng lắp trên bình hoặc đường ống.

• Vật liệu thân van và vật liệu làm kín: Phù hợp với môi chất, nhiệt độ và môi trường lắp đặt.

• Nhiệt độ làm việc: Ảnh hưởng đến độ bền của lò xo và đệm làm kín.

• Lưu lượng xả: Van phải đủ khả năng xả để đưa áp suất về mức an toàn.

• Môi chất: Khí nén, hơi hay khí công nghiệp khác.

• Kiểu kết nối: Ren hay mặt bích, và tiêu chuẩn ren nếu có.

• Tiêu chuẩn sản xuất và chứng nhận: Cần thiết nếu dự án hoặc quy định áp dụng yêu cầu.

Điểm quan trọng: Đừng chọn van chỉ dựa trên câu hỏi "máy nén khí dùng ren bao nhiêu?". Một van vừa ren nhưng có áp suất cài đặt hoặc khả năng xả không phù hợp vẫn không bảo vệ được hệ thống. Hãy xem xét đồng thời: áp suất hệ thống + khả năng xả + kết nối + môi chất + điều kiện làm việc.

So sánh van an toàn và các thiết bị bảo vệ áp suất khác

Trong hệ thống khí nén, các thiết bị này có vai trò khác nhau. Pressure switch điều khiển chu kỳ chạy/ngắt của máy nén. Van điều áp và van giảm áp cung cấp áp suất phù hợp cho thiết bị sử dụng. Van an toàn đứng ở vị trí cuối cùng, chỉ tác động khi các cơ chế kia không giữ được áp suất trong giới hạn.

Insight quan trọng: Một hệ thống khí nén thường cần nhiều thiết bị phối hợp. Không nên dùng van an toàn thay thế hoàn toàn cho bộ điều khiển áp suất, và ngược lại, không nên bỏ van an toàn vì đã có pressure switch.

Tại sao van an toàn máy nén khí bị xì hoặc xả khí liên tục?

Van bị xì hoặc xả khí liên tục là tình huống rất phổ biến. Các nguyên nhân thường gặp:

• Áp suất hệ thống thực tế quá cao, ví dụ do pressure switch hoạt động không chính xác.

• Áp suất cài đặt của van không phù hợp với áp suất làm việc.

• Lò xo suy yếu hoặc hư hỏng, làm van mở sớm hơn thiết kế.

• Đệm làm kín bị mòn hoặc chai cứng.

• Cặn bẩn nằm tại ghế van, khiến van không đóng kín.

• Van bị lắp đặt sai về vị trí hoặc cách siết kết nối.

• Van đã hoạt động nhiều lần và không còn kín như thiết kế ban đầu.

• Van không phù hợp với môi trường làm việc, chẳng hạn vật liệu không hợp với nhiệt độ hay môi chất.

Cách xử lý:

1. Kiểm tra áp suất thực tế của hệ thống bằng đồng hồ áp suất.

2. Đối chiếu thông số ghi trên van (áp suất cài đặt, kích thước, tiêu chuẩn).

3. Kiểm tra vị trí rò rỉ và tình trạng bên ngoài của van.

4. Không tự ý tăng áp suất cài đặt vượt giới hạn thiết kế.

5. Thay van khi không còn đảm bảo khả năng làm kín hoặc hoạt động chính xác.

Khi nào cần sử dụng van an toàn cho máy nén khí?

Van an toàn cần được trang bị trong các trường hợp sau:

• Máy nén khí có bình chứa.

• Hệ thống khí nén công nghiệp.

• Đường ống có nguy cơ tăng áp, chẳng hạn đoạn có thể bị chặn hai đầu.

• Thiết bị sử dụng khí nén yêu cầu bảo vệ quá áp.

• Hệ thống hoạt động liên tục hoặc có biến động áp suất.

Vai trò của van là tạo lớp bảo vệ cuối cùng khi áp suất vượt giới hạn cho phép. Các cơ chế điều khiển thông thường có thể hỏng hoặc sai lệch. Khi đó, van an toàn là thiết bị còn hoạt động độc lập để hạn chế rủi ro cho người vận hành và thiết bị.

Những sai lầm thường gặp khi chọn van an toàn

Hãy đối chiếu hệ thống của bạn với checklist sau:

• ❌ Chọn theo kích thước ren duy nhất.

• ❌ Chọn áp suất cài đặt không phù hợp với hệ thống.

• ❌ Không kiểm tra khả năng xả.

• ❌ Không quan tâm đến vật liệu thân van và vật liệu làm kín.

• ❌ Dùng van không đúng môi chất.

• ❌ Tự ý chỉnh áp suất cài đặt.

• ❌ Không kiểm tra định kỳ.

• ❌ Lắp van ở vị trí không thuận tiện để kiểm tra hoặc xả.

• ❌ Thấy van rò là siết hoặc chỉnh ngay mà không tìm nguyên nhân.

Phần lớn các sai lầm này xuất phát từ việc coi van an toàn là một phụ kiện thông thường. Trên thực tế, đây là thiết bị bảo vệ, và sai sót ở khâu chọn hoặc bảo trì có thể làm mất tác dụng bảo vệ mà người dùng không hay biết.

Cách chọn van an toàn máy nén khí phù hợp

Bạn có thể áp dụng quy trình 6 bước sau:

Bước 1: Xác định áp suất làm việc. Xác định áp suất vận hành bình thường của hệ thống.

Bước 2: Xác định ngưỡng bảo vệ. Kiểm tra giới hạn áp suất cho phép của thiết bị cần bảo vệ, như bình chứa hoặc đường ống. Thông tin này thường có trên nhãn hoặc hồ sơ kỹ thuật của thiết bị.

Bước 3: Xác định kích thước kết nối. Kiểm tra DN, kích thước ren hoặc mặt bích của vị trí lắp van.

Bước 4: Kiểm tra vật liệu. Chọn vật liệu thân van và vật liệu làm kín phù hợp với khí nén, nhiệt độ và môi trường lắp đặt.

Bước 5: Kiểm tra khả năng xả. Đảm bảo van đáp ứng được yêu cầu giảm áp của hệ thống, tức là xả đủ lượng khí khi cần.

Bước 6: Kiểm tra tiêu chuẩn và nguồn gốc. Ưu tiên sản phẩm có thông số kỹ thuật, tài liệu và nguồn gốc rõ ràng. Với các hệ thống chịu quy định kiểm định, cần chọn van đáp ứng yêu cầu áp dụng.

Nếu chưa chắc chắn ở bước nào, nên tham khảo nhà cung cấp hoặc kỹ thuật viên có chuyên môn thay vì chọn theo cảm tính.

Lưu ý khi lắp đặt và sử dụng van an toàn

• Lắp đúng hướng dòng và đúng vị trí theo thiết kế của nhà sản xuất.

• Đảm bảo đường xả an toàn, không hướng vào người hoặc thiết bị.

• Không làm biến dạng thân van khi siết kết nối.

• Không tự ý thay đổi áp suất cài đặt.

• Không bịt hoặc khóa đường xả của van.

• Kiểm tra rò rỉ sau khi lắp.

• Theo dõi tình trạng van trong quá trình vận hành.

• Thực hiện kiểm tra và hiệu chuẩn theo yêu cầu của hệ thống và quy định áp dụng.

Ngoài ra, nên ghi lại thông số van và lịch kiểm tra để việc bảo trì về sau có căn cứ rõ ràng.

Câu hỏi thường gặp về van an toàn máy nén khí

1. Van an toàn máy nén khí có tác dụng gì?
Van tự động xả khí khi áp suất vượt mức cài đặt, giúp bảo vệ máy nén khí, bình chứa và đường ống khỏi tình trạng quá áp.

2. Van an toàn máy nén khí hoạt động ở áp suất bao nhiêu?
Không có một con số chung cho mọi hệ thống. Áp suất mở của van phải dựa trên thiết kế và giới hạn áp suất cho phép của thiết bị cần bảo vệ. Thông số này thường được ghi trên thân van hoặc tài liệu kỹ thuật.

3. Vì sao van an toàn máy nén khí bị xì?
Nguyên nhân chính gồm áp suất hệ thống quá cao, cặn bẩn tại ghế van, đệm làm kín hỏng, lò xo suy yếu hoặc van không phù hợp với hệ thống.

4. Có thể tự chỉnh áp suất van an toàn không?
Việc điều chỉnh phải tuân theo thông số thiết kế và quy trình kỹ thuật. Không nên tự ý tăng ngưỡng bảo vệ vì có thể làm mất tác dụng của van và gây nguy hiểm cho hệ thống.

5. Bao lâu nên kiểm tra van an toàn?
Tùy thuộc thiết bị, tần suất sử dụng, yêu cầu kỹ thuật và quy định áp dụng. Thay vì dùng một mốc thời gian chung cho mọi hệ thống, hãy xây dựng lịch kiểm tra phù hợp với điều kiện vận hành thực tế.
