Nối Ren Ngoài Là Gì? Phân Loại, Kích Thước Và Cách Sử Dụng

Nối ren ngoài là phụ kiện quan trọng trong hệ thống đường ống

Khi lắp đặt đường ống nước, khí nén, hơi hay các hệ thống công nghiệp, bạn rất dễ gặp tình huống hai thiết bị không cùng kiểu kết nối. Một đầu cần nối vào van, đồng hồ, bơm hoặc thiết bị có ren trong, còn đầu kia phải liên kết với đường ống. Lúc này, nối ren inox ngoài là một trong những phụ kiện giúp tạo điểm kết nối nhanh gọn, dễ tháo lắp và phù hợp với nhiều loại hệ thống.

Tuy nhiên, chọn nối ren inox ngoài không đơn giản là lấy đúng cỡ. Người dùng thường băn khoăn:

• Nối ren inox ngoài dùng để làm gì?

• Có những loại nối ren inox ngoài nào?

• Nên chọn ren bao nhiêu?

• Nối inox, đồng hay thép khác nhau ra sao?

• Làm sao để lắp ren kín và không bị rò nước?

Bài viết này sẽ giải đáp lần lượt từng câu hỏi trên.

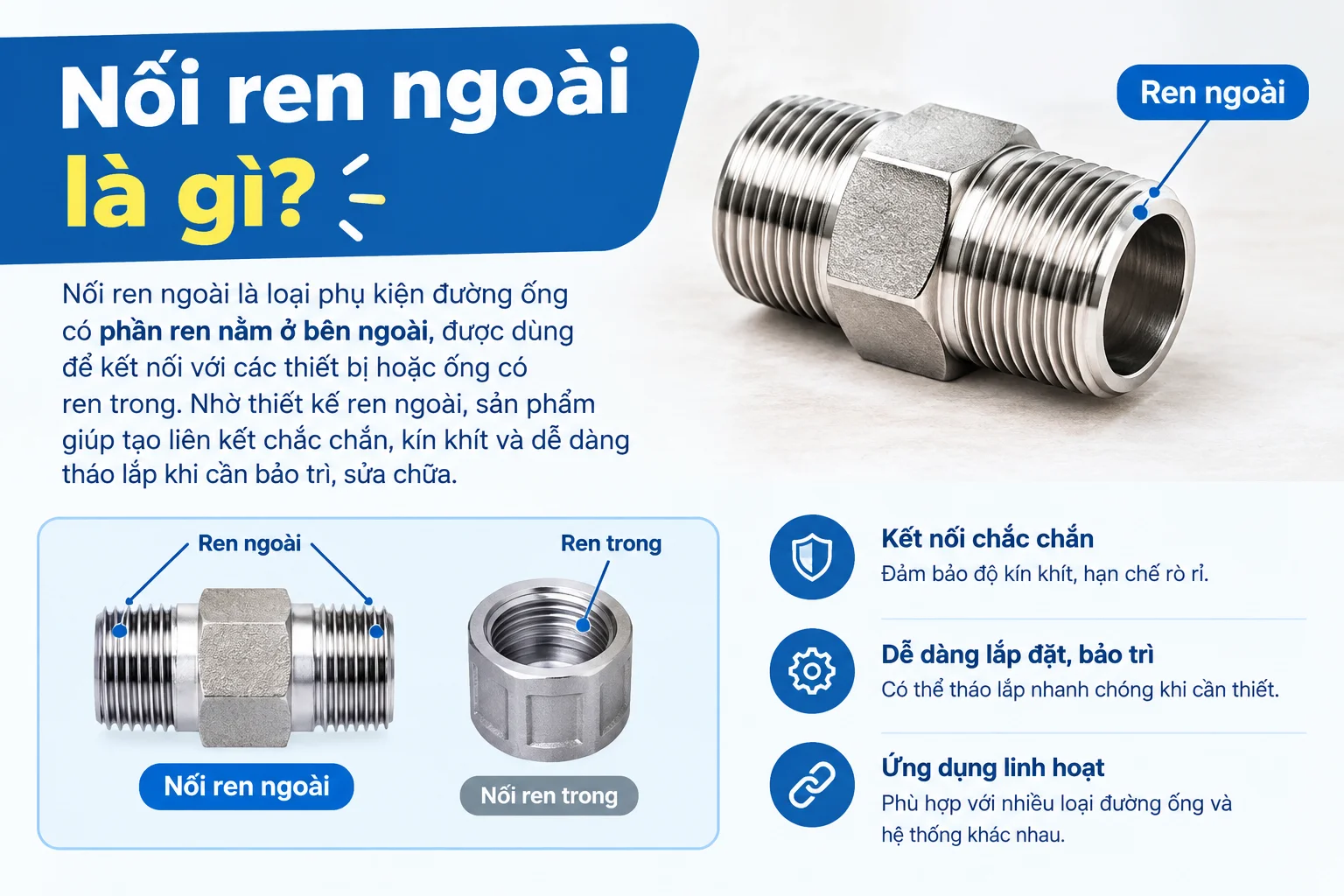

Nối ren ngoài là gì?

Nối ren ngoài là phụ kiện đường ống được gia công phần ren ở phía ngoài thân nối, dùng để liên kết với đầu ren trong của van, ống, thiết bị hoặc phụ kiện khác. Tùy thiết kế, nối ren inox ngoài có thể được sản xuất bằng inox, đồng, thép, nhựa hoặc các vật liệu phù hợp với từng môi trường sử dụng.

Một số đặc điểm giúp nhận biết:

• Phần ren nổi ở bên ngoài thân: khi nhìn hoặc sờ vào, bạn thấy các đường ren nhô ra, khác với ren trong là các rãnh lõm vào bên trong.

• Vị trí trong hệ thống: thường nằm ở điểm chuyển tiếp giữa đường ống và thiết bị (van, đồng hồ áp, bộ lọc, bơm...).

• Tháo lắp và bảo trì thuận tiện: kết nối ren cho phép tháo ra, thay thế mà không cần hàn cắt như kết nối cố định.

• Phổ biến ở nhiều hệ thống: từ đường nước dân dụng, khí nén đến các dây chuyền công nghiệp có kích thước ống nhỏ và trung bình.

Chính nhờ sự linh hoạt và chi phí hợp lý, kết nối ren được sử dụng rất rộng rãi trong phụ kiện đường ống.

Cấu tạo và nguyên lý kết nối của nối ren ngoài

Cấu tạo cơ bản

Một nối ren inox ngoài thường gồm các bộ phận sau:

• Thân nối: phần khung chính, quyết định độ bền, khả năng chịu áp và chịu ăn mòn.

• Phần ren ngoài: đường ren được gia công ở mặt ngoài, dùng để vặn vào ren trong tương ứng.

• Đầu kết nối còn lại: có thể là ren ngoài, ren trong, đầu hàn, đầu ống hoặc kiểu kết nối khác tùy thiết kế.

• Bề mặt làm kín: vị trí tiếp xúc giữa hai chi tiết, nơi vật liệu làm kín phát huy tác dụng.

• Phần lục giác (nếu có): giúp đặt cờ lê để siết mà không làm biến dạng thân nối.

Nguyên lý kết nối

Quá trình kết nối diễn ra theo trình tự: ren ngoài ăn khớp với ren trong, siết chặt tạo liên kết cơ học, sau đó kết hợp vật liệu làm kín để hạn chế rò rỉ.

Cần lưu ý: ren chủ yếu tạo liên kết cơ học, còn độ kín phụ thuộc vào thiết kế ren, bề mặt tiếp xúc và phương pháp làm kín. Với ren côn, độ kín một phần đến từ việc các đường ren ép chặt vào nhau khi siết. Với ren trụ, độ kín thường phải dựa vào gioăng hoặc bề mặt làm kín riêng. Đây là lý do hai loại ren này không nên dùng lẫn với nhau.

Nối ren ngoài có những loại nào?

Để chọn đúng, bạn có thể phân loại theo ba tiêu chí chính.

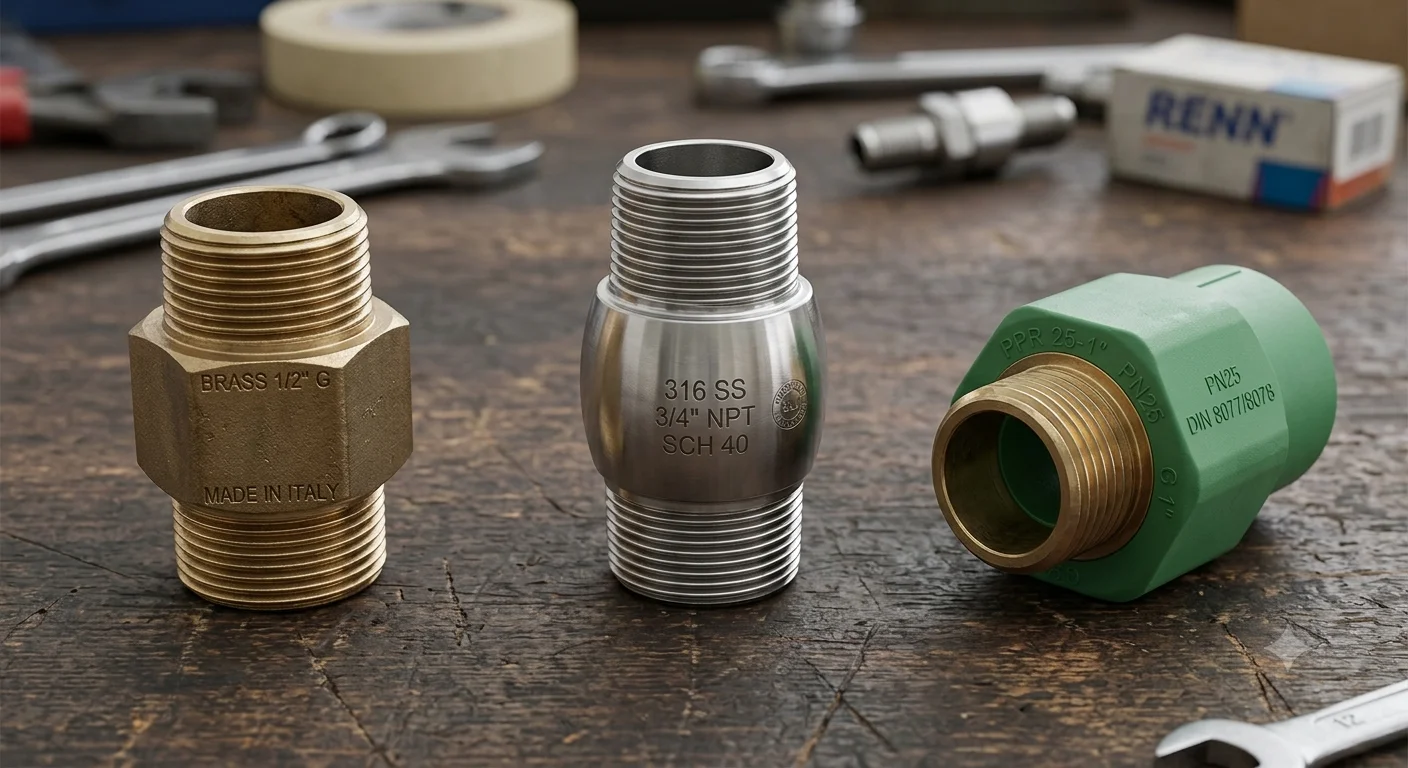

Theo vật liệu

• Nối ren inox ngoài inox: chống ăn mòn tốt, phù hợp môi trường ẩm, thực phẩm, hóa chất nhẹ.

• Nối ren inox ngoài đồng: dẫn nhiệt tốt, dễ gia công, thường dùng trong đường nước, khí.

• Nối ren inox ngoài thép: chịu lực tốt, dùng nhiều trong công nghiệp.

• Nối ren inox ngoài nhựa: nhẹ, giá thấp, phù hợp hệ thống áp lực và nhiệt độ không cao.

• Nối ren inox ngoài mạ kẽm: thép được mạ để tăng khả năng chống gỉ, thường gặp ở đường ống nước.

Theo kiểu kết nối

• Nối ren inox ngoài ren trong: một đầu ren ngoài, đầu kia ren trong.

• Nối ren inox ngoài hai đầu: cả hai đầu đều là ren ngoài (thường gọi là nipple).

• Nối ren inox ngoài kết hợp đầu ống: một đầu ren, đầu kia nối với ống (hàn, ép, cài...).

• Nối ren inox ngoài dạng chuyển ren: chuyển từ kích thước hoặc chuẩn ren này sang kích thước khác.

Theo môi trường sử dụng

• Hệ thống nước

• Hệ thống khí nén

• Hệ thống hơi

• Hệ thống dầu

• Hệ thống hóa chất

Lưu ý: không nên chọn chỉ dựa vào kích thước. Cần xét đồng thời vật liệu, môi trường lưu chất và áp suất làm việc.

Thông số nối ren ngoài cần quan tâm

Nếu bạn đang cần mua, hãy xác định rõ các thông số sau:

• Kích thước danh nghĩa (DN hoặc inch)

• Kích thước ren

• Kiểu ren (ren côn hay ren trụ)

• Tiêu chuẩn ren (ví dụ BSP, NPT...)

• Vật liệu

• Áp suất làm việc

• Nhiệt độ làm việc

• Kiểu kết nối

• Chiều dài tổng thể

• Đường kính ngoài

• Môi trường sử dụng

Kích thước phổ biến

Các kích thước thường gặp gồm:

Trên thực tế, các cách gọi "ren 21, 27, 34, 42, 49, 60" xuất phát từ đường kính ngoài của ống theo mm, và thường được thợ, đại lý dùng thay cho kích thước inch. Bạn có thể gặp cả hai cách gọi khi tìm mua.

Lưu ý: không phải dòng sản phẩm nào cũng có đầy đủ các kích thước trên. Dải kích thước còn tùy từng dòng sản phẩm và nhà sản xuất, nên hãy kiểm tra catalogue trước khi đặt hàng.

Nối ren ngoài khác gì nối ren trong?

Vì sao phải chọn đúng ren?

Hai chi tiết có thể cùng kích thước danh nghĩa nhưng vẫn không tương thích nếu:

• Khác tiêu chuẩn ren

• Khác bước ren

• Khác kiểu ren (côn và trụ)

• Sai kích thước thực tế

• Ren bị hư hoặc biến dạng

Ví dụ, một số ren có kích thước danh nghĩa gần giống nhau nhưng khác bước ren hoặc góc ren, khiến chúng có thể vặn được vài vòng rồi kẹt, hoặc vặn vào nhưng không kín. Vì vậy, đừng chỉ nhìn cỡ ống mà hãy xác nhận cả tiêu chuẩn ren của đầu đối ứng.

Vì sao nối ren ngoài bị rò rỉ sau khi lắp?

Rò rỉ là lỗi phổ biến nhất với kết nối ren. Các nguyên nhân thường gặp:

1. Chọn sai kích thước ren.

2. Ren ngoài và ren trong không cùng chuẩn.

3. Quấn băng tan không đúng cách: quấn ngược chiều, quá ít hoặc quá nhiều.

4. Siết quá lỏng: các đường ren chưa ép đủ chặt.

5. Siết quá mạnh: làm nứt thân nối, biến dạng hoặc hỏng ren.

6. Bề mặt ren có bụi, dị vật.

7. Ren bị mòn, xước sau nhiều lần tháo lắp.

8. Vật liệu không phù hợp với nhiệt độ hoặc áp suất làm việc.

Điều quan trọng là độ kín của kết nối ren không chỉ phụ thuộc vào lực siết. Nó còn phụ thuộc vào thiết kế ren và phương pháp làm kín phù hợp. Siết mạnh hơn không phải lúc nào cũng khắc phục được rò rỉ, đôi khi còn làm tình trạng tệ hơn.

Nối ren inox ngoài được sử dụng ở đâu?

Hệ thống cấp thoát nước

Dùng để kết nối đường ống với van, đồng hồ nước, bộ lọc, bơm và các phụ kiện ren khác.

Hệ thống khí nén

Ứng dụng tại đường khí, van khí nén, bộ lọc khí và thiết bị điều áp.

Hệ thống công nghiệp

Có thể sử dụng trong đường ống dầu, đường ống hơi, hệ thống xử lý nước, thiết bị cơ khí và dây chuyền sản xuất.

Dù ở hệ thống nào, việc lựa chọn vật liệu và thông số phải phù hợp với lưu chất. Ví dụ, môi trường có tính ăn mòn cần cân nhắc vật liệu chống ăn mòn thay vì chỉ chọn theo giá.

Khi nào nên sử dụng nối ren ngoài?

Nối ren inox ngoài phù hợp khi:

• Cần kết nối một đầu ren ngoài với thiết bị có ren trong.

• Cần tháo lắp thường xuyên.

• Hệ thống dùng kết nối ren thay vì hàn.

• Không gian lắp đặt nhỏ.

• Cần thay thế phụ kiện nhanh chóng.

• Cần chuyển đổi giữa các kiểu kết nối.

Khi nào không nên ưu tiên nối ren?

• Đường ống có kích thước rất lớn.

• Hệ thống yêu cầu kết nối hàn cố định.

• Môi trường rung động mạnh, cần phương án kết nối chuyên dụng.

• Áp suất hoặc nhiệt độ vượt giới hạn của phụ kiện.

Những sai lầm thường gặp khi chọn nối ren inox ngoài

Sai lầm 1: Chỉ nhìn kích thước mà bỏ qua tiêu chuẩn ren. Cùng cỡ nhưng khác chuẩn vẫn không lắp kín được.

Sai lầm 2: Chọn vật liệu theo giá thay vì môi trường lưu chất. Tiết kiệm lúc mua có thể tốn nhiều hơn khi phải thay thế do ăn mòn.

Sai lầm 3: Không kiểm tra áp suất và nhiệt độ làm việc. Mỗi vật liệu và mỗi dòng sản phẩm có giới hạn riêng.

Sai lầm 4: Dùng băng tan quá nhiều. Lớp băng quá dày khiến ren khó ăn khớp, thậm chí gây nứt thân nối khi siết.

Sai lầm 5: Dùng lực siết quá lớn. Dễ làm biến dạng ren hoặc nứt phụ kiện.

Sai lầm 6: Không kiểm tra tình trạng ren trước khi lắp. Ren xước, móp là nguồn rò rỉ tiềm ẩn.

Sai lầm 7: Không xác định đúng loại đầu kết nối. Nhầm ren ngoài với ren trong, hoặc nhầm kiểu đầu kết nối còn lại, dẫn đến mua sai.

Cách lắp nối ren inox ngoài đúng kỹ thuật

Bước 1: Kiểm tra kích thước và tiêu chuẩn ren của cả hai đầu cần nối.

Bước 2: Vệ sinh phần ren ngoài và ren trong, loại bỏ bụi, dầu mỡ thừa, mạt kim loại.

Bước 3: Kiểm tra ren có bị móp, xước hoặc biến dạng không. Nếu hư hỏng, nên thay phụ kiện.

Bước 4: Sử dụng vật liệu làm kín phù hợp, ví dụ băng tan quấn theo chiều vặn ren, hoặc keo làm kín ren tùy môi trường sử dụng.

Bước 5: Vặn bằng tay trước vài vòng để đảm bảo ren vào đúng rãnh, tránh chéo ren.

Bước 6: Dùng dụng cụ siết với lực phù hợp, sau đó chạy thử và kiểm tra rò rỉ.

Checklist nhanh trước khi hoàn tất

• ☐ Đúng kích thước

• ☐ Đúng tiêu chuẩn ren

• ☐ Đúng vật liệu

• ☐ Đúng môi trường

• ☐ Đúng áp suất

• ☐ Đúng nhiệt độ

• ☐ Ren không hư hỏng

• ☐ Đã kiểm tra độ kín

Lưu ý khi sử dụng và bảo dưỡng nối ren inox ngoài

• Không dùng lực siết quá mức.

• Không dùng sản phẩm có ren đã biến dạng.

• Kiểm tra rò rỉ định kỳ.

• Thay vật liệu làm kín khi tháo lắp lại nếu cần.

• Không trộn lẫn các tiêu chuẩn ren không tương thích.

• Với môi trường đặc biệt, cần kiểm tra khả năng tương thích của vật liệu với lưu chất.

• Khi hệ thống có rung động, nên đánh giá thêm phương án chống tự tháo.

Câu hỏi thường gặp về nối ren inox ngoài

1. Nối ren inox ngoài là gì?
Là phụ kiện có phần ren nằm ở phía ngoài thân, dùng để kết nối với chi tiết có ren trong tương ứng.

2. Nối ren inox ngoài có những kích thước nào?
Có nhiều kích thước như 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"... tùy từng dòng sản phẩm và nhà sản xuất.

3. Nối ren inox ngoài có dùng cho đường nước được không?
Có. Đây là một trong những ứng dụng phổ biến, nhưng vật liệu và thông số phải phù hợp với hệ thống.

4. Vì sao nối ren inox ngoài bị rò nước?
Các nguyên nhân thường gặp gồm sai chuẩn ren, lắp lệch ren, bề mặt ren hư hỏng, làm kín không đúng hoặc lực siết không phù hợp.

5. Nên chọn nối ren inox ngoài inox hay đồng?
Nên dựa vào môi trường sử dụng, yêu cầu chống ăn mòn, nhiệt độ, áp suất, độ bền và ngân sách, thay vì chỉ xem vật liệu nào "tốt hơn".

Nối ren inox ngoài Chọn đúng kích thước để kết nối an toàn, kín và bền

Tóm lại, có ba ý chính cần nhớ:

• Nối ren inox ngoài là phụ kiện dùng để tạo kết nối giữa các chi tiết có ren tương thích.

• Khi lựa chọn cần quan tâm kích thước, tiêu chuẩn ren, vật liệu, áp suất và môi trường làm việc.

• Lắp đặt đúng kỹ thuật giúp hạn chế rò rỉ và kéo dài tuổi thọ hệ thống.

Nếu cần lựa chọn nối ren inox ngoài cho hệ thống nước hoặc công nghiệp, hãy xác định trước kích thước ren, vật liệu và môi trường sử dụng. Bạn có thể cung cấp thông số đường ống hoặc thiết bị cần kết nối để được tư vấn loại phù hợp.
