Van bi điều khiển khí nén

Tác giả Đức Duy 02/10/2026 26 phút đọc

Van bi điều khiển khí nén là gì? Cấu tạo, nguyên lý hoạt động và phân loại chi tiết

Trong các hệ thống đường ống công nghiệp hiện đại, việc tự động hóa quá trình đóng, mở và điều tiết lưu chất đóng vai trò quan trọng trong việc nâng cao hiệu suất vận hành, tiết kiệm nhân công và đảm bảo an toàn. Một trong những thiết bị được sử dụng phổ biến hiện nay là van bi inox điều khiển khí nén . Đây là dòng van kết hợp giữa van bi cơ học và bộ truyền động khí nén, cho phép điều khiển dòng chảy tự động mà không cần thao tác trực tiếp bằng tay.

Vậy van bi inox điều khiển khí nén là gì? Thiết bị có cấu tạo như thế nào, hoạt động theo nguyên lý nào và được phân thành những loại nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1. Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén (Pneumatic Actuated Ball Valve) là thiết bị công nghiệp sử dụng áp lực khí nén để vận hành van bi, thực hiện chức năng đóng, mở hoặc điều tiết dòng chảy của lưu chất trong hệ thống đường ống.

Thiết bị gồm hai bộ phận chính: van bi cơ học và bộ truyền động khí nén. Khi khí nén được cấp vào bộ truyền động, áp lực khí sẽ tạo ra mô-men xoắn làm quay trục van và viên bi bên trong. Nhờ đó, van có thể đóng hoặc mở dòng chảy theo yêu cầu của hệ thống điều khiển.

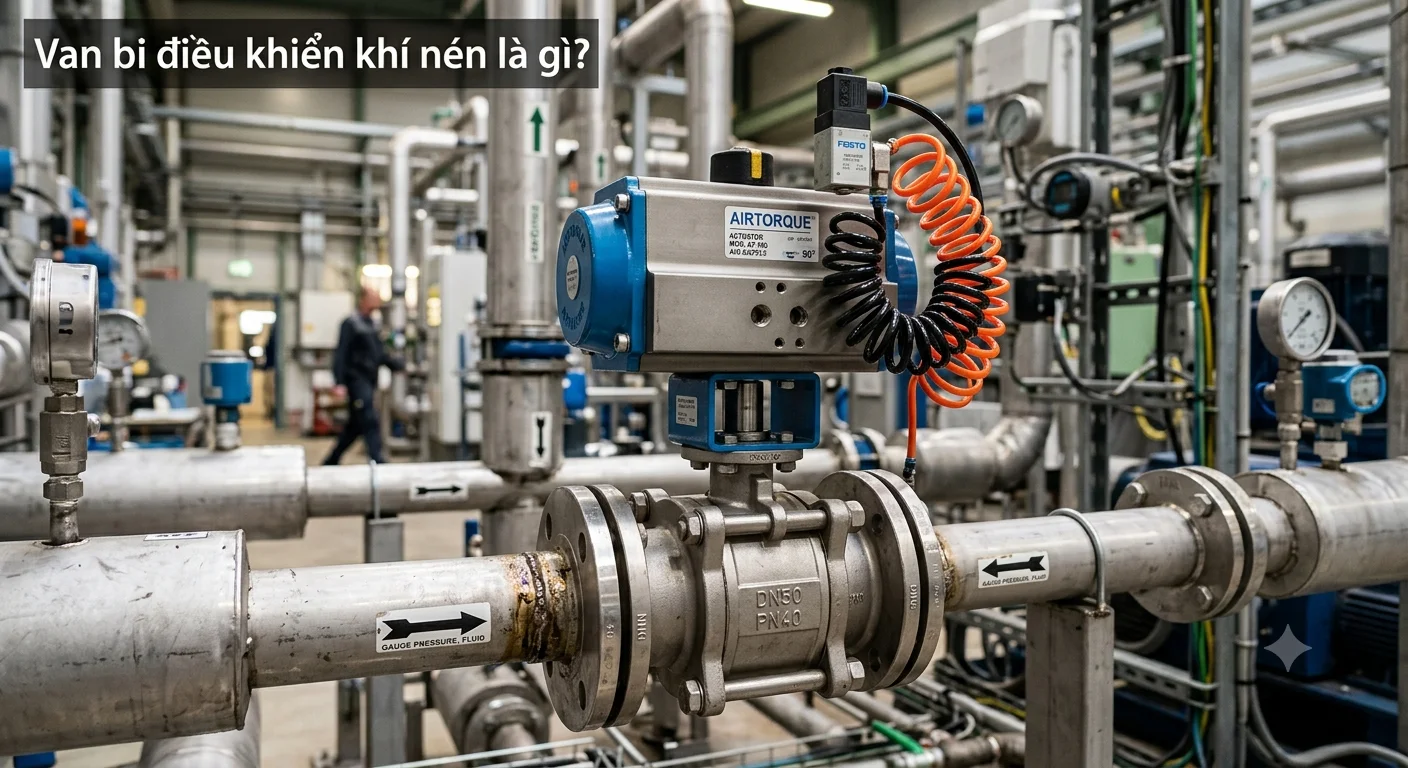

van-bi-dieu-khien-khi-nen — **Van bi điều khiển khí nén là gì?**

Van bi inox điều khiển khí nén có thể được sử dụng cho nhiều loại lưu chất như nước, khí, hơi ở điều kiện phù hợp, dầu, hóa chất và các loại chất lỏng công nghiệp khác.

Đặc điểm nổi bật của van bi inox điều khiển khí nén:

Tự động hóa quá trình đóng mở, giảm sự phụ thuộc vào thao tác thủ công.
Tốc độ đóng mở nhanh, phù hợp với các hệ thống yêu cầu phản hồi tức thời.
Có khả năng vận hành ổn định trong môi trường công nghiệp.
Dễ dàng tích hợp với hệ thống PLC, cảm biến và bộ điều khiển trung tâm.
Có nhiều kích thước, vật liệu và kiểu điều khiển khác nhau để đáp ứng đa dạng nhu cầu.

2. Cấu tạo chi tiết của van bi điều khiển khí nén

Van bi inox điều khiển khí nén được cấu thành từ nhiều bộ phận phối hợp với nhau. Mỗi bộ phận đảm nhận một chức năng riêng, giúp thiết bị vận hành chính xác và hiệu quả.

2.1. Phần van bi cơ học (Ball Valve)

Đây là bộ phận tiếp xúc trực tiếp với lưu chất, thực hiện chức năng đóng, mở dòng chảy.

Thân van: Làm từ inox, gang, thép hoặc đồng tùy theo môi trường sử dụng. Thân van có nhiệm vụ bảo vệ các chi tiết bên trong và chịu áp lực của hệ thống.
Bi van: Là viên bi kim loại có lỗ xuyên tâm. Khi xoay 90 độ, lỗ bi sẽ thay đổi vị trí để cho phép hoặc ngăn dòng lưu chất đi qua.
Trục van: Kết nối bi van với bộ truyền động khí nén, truyền mô-men xoắn để điều khiển chuyển động quay.
Gioăng làm kín: Thường được chế tạo từ PTFE, RPTFE hoặc các vật liệu phù hợp khác, giúp hạn chế rò rỉ lưu chất tại vị trí tiếp xúc.
Bộ phận kết nối: Có thể là nối ren, mặt bích, nối hàn hoặc các kiểu kết nối chuyên dụng tùy theo thiết kế.

2.2. Bộ truyền động khí nén (Pneumatic Actuator)

Bộ truyền động khí nén là thành phần quan trọng giúp van hoạt động tự động. Bộ phận này sử dụng năng lượng từ khí nén để tạo chuyển động quay.

Các chi tiết cơ bản gồm:

Vỏ bộ truyền động: Thường làm từ hợp kim nhôm hoặc vật liệu có độ bền cơ học cao, bảo vệ cơ cấu truyền động bên trong.
Piston hoặc bánh răng thanh răng: Chuyển đổi áp lực khí nén thành chuyển động cơ học.
Lò xo hồi vị: Xuất hiện trong bộ truyền động tác động đơn, giúp đưa van về vị trí mặc định khi mất khí nén.
Trục đầu ra: Truyền mô-men xoắn từ bộ truyền động đến trục van.
Cổng cấp khí: Tiếp nhận khí nén từ hệ thống điều khiển.

2.3. Các phụ kiện đi kèm

Ngoài hai bộ phận chính, van có thể được tích hợp thêm các phụ kiện như:

Van điện từ khí nén: Điều khiển hướng cấp và xả khí vào bộ truyền động.
Công tắc giám sát hành trình: Phản hồi trạng thái đóng hoặc mở của van.
Bộ lọc điều áp: Giúp cung cấp khí nén sạch và ổn định áp suất.
Bộ định vị van: Hỗ trợ điều chỉnh góc mở theo tín hiệu điều khiển đối với các hệ thống cần điều tiết lưu lượng.

Không phải mọi loại van bi inox điều khiển khí nén đều cần đầy đủ các phụ kiện trên. Việc lựa chọn phụ thuộc vào yêu cầu vận hành và mức độ tự động hóa của hệ thống.

3. Nguyên lý hoạt động của van bi điều khiển khí nén

Van bi inox điều khiển khí nén hoạt động dựa trên nguyên lý chuyển đổi năng lượng khí nén thành chuyển động quay cơ học. Khi nhận được tín hiệu điều khiển, khí nén được đưa vào bộ truyền động, tạo lực làm quay trục và bi van.

Quá trình hoạt động cơ bản gồm các bước:

Bước 1 – Cấp khí nén: Khí nén từ máy nén khí hoặc hệ thống cấp khí được dẫn đến van điện từ hoặc trực tiếp đến bộ truyền động.
Bước 2 – Tạo chuyển động: Áp lực khí nén tác động lên piston hoặc cơ cấu bánh răng thanh răng, tạo mô-men xoắn.
Bước 3 – Xoay bi van: Trục van quay, kéo theo viên bi xoay một góc nhất định, thường là 90 độ.
Bước 4 – Đóng hoặc mở dòng chảy: Khi lỗ xuyên tâm của bi nằm song song với đường ống, van ở trạng thái mở. Khi lỗ bi xoay vuông góc với dòng chảy, van đóng.
Bước 5 – Phản hồi trạng thái: Với hệ thống có công tắc hành trình hoặc cảm biến, trạng thái đóng mở của van được gửi về tủ điều khiển để giám sát.

Đối với van điều khiển tuyến tính, bộ định vị có thể điều chỉnh góc quay của bi theo tín hiệu điều khiển, giúp kiểm soát lưu lượng thay vì chỉ đóng hoặc mở hoàn toàn.

4. Phân loại van bi điều khiển khí nén chi tiết

Trên thị trường hiện nay, van bi inox điều khiển khí nén được sản xuất với nhiều chủng loại khác nhau. Việc phân loại giúp người dùng dễ dàng lựa chọn thiết bị phù hợp với đặc điểm hệ thống.

4.1. Phân loại theo cơ chế hoạt động của bộ truyền động

Van bi inox điều khiển khí nén tác động đơn (Single Acting)

Loại van này sử dụng khí nén để tạo chuyển động theo một chiều và dùng lò xo để đưa van trở về vị trí ban đầu khi ngừng cấp khí.

Ưu điểm là có khả năng tự trở về trạng thái được thiết kế khi mất khí nén. Tuy nhiên, mô-men xoắn của lò xo và yêu cầu lực vận hành cần được tính toán phù hợp.

Van bi inox điều khiển khí nén tác động kép (Double Acting)

Van sử dụng khí nén để điều khiển cả hai chiều đóng và mở. Khi cấp khí vào một cổng, bộ truyền động quay theo một chiều; khi cấp khí vào cổng còn lại, bộ truyền động quay ngược chiều.

Loại này thường có kết cấu gọn, khả năng tạo mô-men xoắn phù hợp và không cần lò xo hồi vị. Tuy nhiên, khi mất nguồn khí nén, van có thể giữ nguyên vị trí hoặc dừng ở trạng thái phụ thuộc vào cơ cấu và điều kiện thực tế.

4.2. Phân loại theo chức năng điều khiển

Van bi khí nén ON/OFF: Chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Đây là dòng van phổ biến trong các hệ thống cấp nước, khí nén và dây chuyền sản xuất.
Van bi khí nén tuyến tính: Có khả năng điều chỉnh góc mở theo tín hiệu điều khiển. Van thường kết hợp với bộ định vị để kiểm soát lưu lượng theo yêu cầu công nghệ.

4.3. Phân loại theo cấu tạo bi van

Van bi 2 ngã: Có một cửa vào và một cửa ra, phù hợp với hệ thống cần đóng mở dòng chảy trên một tuyến ống.
Van bi 3 ngã: Có ba cửa kết nối, được thiết kế theo dạng chữ L hoặc chữ T để chuyển hướng, phân phối hoặc trộn dòng lưu chất tùy cấu hình.
Van bi nhiều ngã: Được thiết kế cho những hệ thống có yêu cầu phân phối dòng chảy phức tạp.

4.4. Phân loại theo vật liệu chế tạo

Vật liệu	Đặc điểm	Ứng dụng
Inox 304	Chống ăn mòn tốt, độ bền cao	Nước sạch, thực phẩm, công nghiệp thông dụng
Inox 316	Khả năng chống ăn mòn tốt hơn trong nhiều môi trường hóa chất và chứa clorua	Hóa chất, môi trường ăn mòn phù hợp
Gang	Giá thành thường thấp, phù hợp với kích thước lớn	Hệ thống cấp thoát nước
Thép carbon	Độ bền cơ học cao, chịu áp lực tốt theo thiết kế	Dầu khí, công nghiệp nặng
Đồng	Dễ gia công, chống ăn mòn trong một số môi trường nước	Hệ thống nước và đường ống quy mô nhỏ

Cần lưu ý rằng khả năng chịu nhiệt, chịu áp và tương thích hóa chất không chỉ phụ thuộc vào vật liệu thân van mà còn liên quan đến bi van, gioăng làm kín và thông số thiết kế tổng thể.

5. Ứng dụng thực tế của van bi điều khiển khí nén

Nhờ khả năng vận hành tự động, đóng mở nhanh và dễ tích hợp với hệ thống điều khiển, van bi inox điều khiển khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Một số ứng dụng phổ biến gồm:

Hệ thống cấp thoát nước: Điều khiển dòng nước trong các nhà máy xử lý nước sạch, nước thải và hệ thống cấp nước công nghiệp.
Ngành thực phẩm và đồ uống: Sử dụng van inox phù hợp để kiểm soát dòng nguyên liệu lỏng, nước và một số loại dung dịch trong dây chuyền sản xuất.
Ngành hóa chất: Kiểm soát lưu chất trong các đường ống dẫn hóa chất khi vật liệu van và gioăng đáp ứng yêu cầu tương thích.
Hệ thống khí nén: Đóng mở và kiểm soát dòng khí trong dây chuyền sản xuất tự động.
Ngành dầu khí: Ứng dụng trong hệ thống vận chuyển và phân phối dầu, khí ở điều kiện áp suất, nhiệt độ phù hợp với thông số van.

6. Hướng dẫn lựa chọn van bi điều khiển khí nén phù hợp

Để đảm bảo hiệu quả vận hành, người dùng cần xem xét một số tiêu chí quan trọng khi lựa chọn thiết bị.

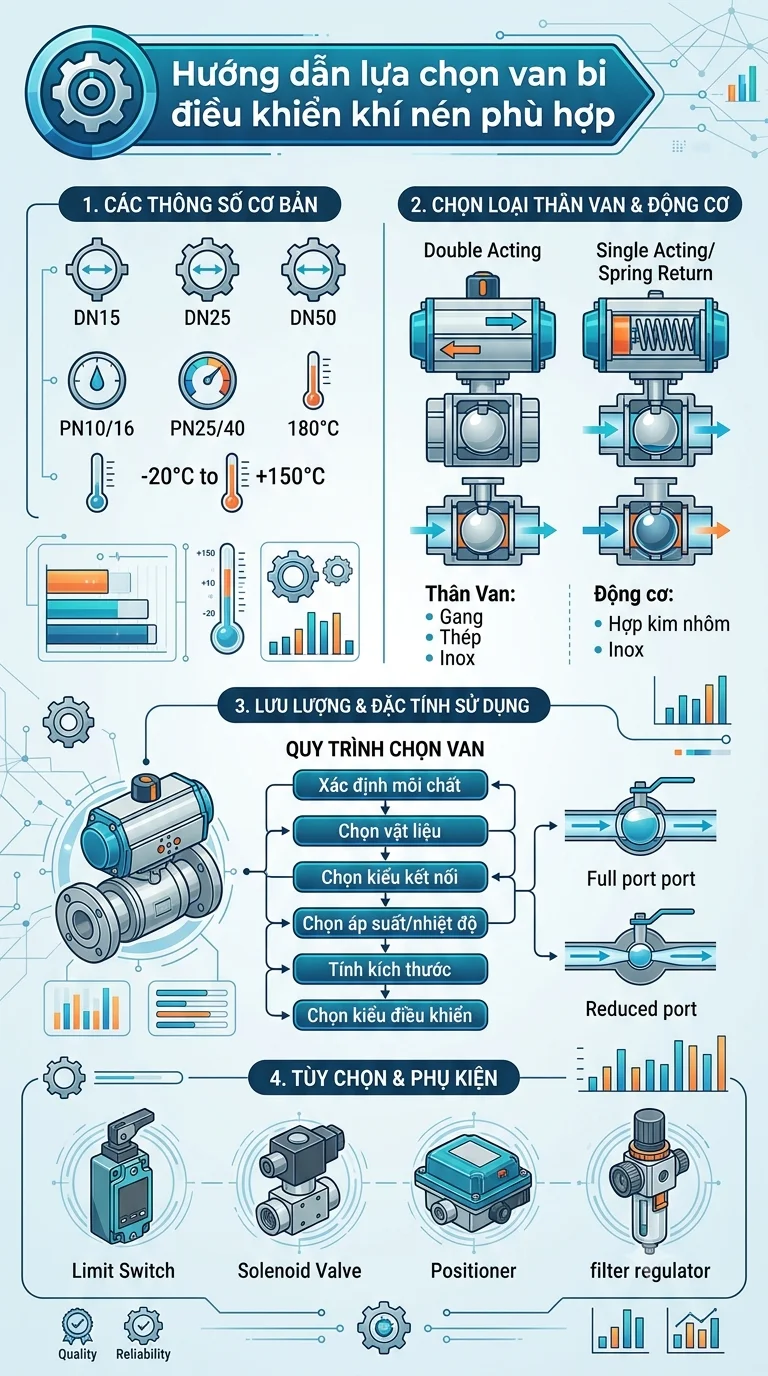

van-bi-dieu-khien-khi-nen-2 — **Hướng dẫn lựa chọn van bi điều khiển khí nén phù hợp**

Kích thước đường ống: Xác định chính xác kích thước DN hoặc đường kính kết nối để van tương thích với hệ thống.
Áp suất và nhiệt độ: Kiểm tra áp suất làm việc, áp suất tối đa và giới hạn nhiệt độ của van, gioăng cũng như bộ truyền động.
Vật liệu chế tạo: Lựa chọn inox, gang hoặc thép dựa trên tính chất lưu chất và điều kiện môi trường.
Kiểu tác động: Xác định nên sử dụng bộ truyền động tác động đơn hay tác động kép, đặc biệt khi hệ thống có yêu cầu về trạng thái an toàn khi mất khí.
Mô-men xoắn: Đảm bảo bộ truyền động tạo đủ mô-men xoắn để vận hành van trong điều kiện áp suất chênh lệch thực tế.
Tiêu chuẩn kết nối: Kiểm tra kiểu nối ren, mặt bích hoặc các phương thức kết nối khác để thuận tiện khi lắp đặt.

Ngoài ra, cần ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật minh bạch và phụ kiện thay thế phù hợp.

7. Những lưu ý khi lắp đặt và sử dụng

Trong quá trình lắp đặt và vận hành van bi inox điều khiển khí nén, cần chú ý:

Làm sạch đường ống trước khi lắp để tránh cặn bẩn gây xước bi van hoặc ảnh hưởng đến gioăng làm kín.
Lắp đặt đúng chiều và đúng hướng dẫn của nhà sản xuất, đặc biệt với van 3 ngã hoặc thiết kế có yêu cầu về hướng dòng chảy.
Đảm bảo nguồn khí nén sạch, khô và có áp suất nằm trong phạm vi cho phép.
Kiểm tra độ kín của các đầu nối, đường ống khí và các vị trí làm kín của van.
Thử nghiệm đóng mở trước khi đưa hệ thống vào vận hành chính thức.
Bảo dưỡng định kỳ, kiểm tra công tắc hành trình, van điện từ và tình trạng gioăng.

Đối với những hệ thống có yêu cầu an toàn cao, cần xây dựng phương án xử lý khi mất khí nén hoặc mất tín hiệu điều khiển để hạn chế rủi ro trong quá trình vận hành.

8. Câu hỏi thường gặp về van bi điều khiển khí nén

Van bi inox điều khiển khí nén có cần sử dụng điện không?

Bản thân bộ truyền động khí nén không cần điện để tạo chuyển động. Tuy nhiên, nếu sử dụng van điện từ hoặc bộ điều khiển điện tử, hệ thống vẫn cần nguồn điện để điều khiển.

Van bi inox điều khiển khí nén có thể điều tiết lưu lượng không?

Có. Một số dòng van được trang bị bộ định vị để điều khiển góc mở. Tuy nhiên, van bi thông thường phù hợp hơn với chức năng đóng mở và không phải lựa chọn tối ưu cho mọi ứng dụng điều tiết liên tục.

Van bi inox điều khiển khí nén có hoạt động khi mất khí nén không?

Điều này phụ thuộc vào loại bộ truyền động. Van tác động đơn có thể tự trở về vị trí được thiết kế nhờ lò xo. Trong khi đó, van tác động kép thường không tự chuyển về trạng thái an toàn nếu không có cơ cấu hỗ trợ.

9. Kết luận

Van bi inox điều khiển khí nén là giải pháp tự động hóa hiệu quả trong các hệ thống đường ống công nghiệp nhờ khả năng đóng mở nhanh, kết cấu linh hoạt và dễ dàng tích hợp với hệ thống điều khiển. Việc nắm rõ cấu tạo, nguyên lý hoạt động và các cách phân loại giúp người dùng lựa chọn thiết bị phù hợp với điều kiện vận hành thực tế.

Để van hoạt động ổn định, cần chú trọng đến việc lựa chọn vật liệu, áp suất làm việc, mô-men xoắn bộ truyền động và quy trình lắp đặt, bảo dưỡng. Đây là những yếu tố quan trọng góp phần nâng cao tuổi thọ thiết bị, đảm bảo an toàn và tối ưu hiệu suất cho toàn bộ hệ thống.
