Giải Pháp Bền Bỉ Cho Đường Ống Công Nghiệp: Vì Sao Nên Chọn Metal Valve?

Vì sao metal valve được sử dụng rộng rãi trong công nghiệp?

Trong môi trường vận hành hạ tầng kỹ thuật hiện đại, các kỹ sư thường phải đối mặt với những bài toán cơ học vô cùng hóc búa. Điển hình như tại các hệ thống hơi nóng (steam) của lò hơi trung tâm, lưu chất di chuyển liên tục với mức nhiệt độ cực cao, đòi hỏi một thiết bị đóng ngắt có khả năng bảo toàn cấu trúc cơ tính ổn định. Tương tự, tại các nhà máy hóa chất hay dây chuyền xử lý dung môi, dòng lưu chất chứa đầy các tác nhân xâm thực đậm đặc, sẵn sàng phá hủy bề mặt tiếp xúc của bất kỳ đường ống nào. Tại các mạng lưới phân phối áp suất lớn, yêu cầu về độ kín khít cơ học nhằm ngăn ngừa rủi ro rò rỉ là tuyệt đối.

Thực tế vận hành cho thấy, các dòng van nhựa (plastic valve) hoàn toàn không có khả năng chống chịu trong các môi trường khắc nghiệt này vì chúng rất dễ bị biến dạng nhiệt, giòn gãy dưới áp lực lớn hoặc bị mài mòn cơ học phi mã. Việc sử dụng các loại van chất lượng kém không chỉ dẫn đến nguy cơ rò rỉ môi chất độc hại ra môi trường ngoài, gây thất thoát áp suất động năng, mà còn làm giảm tuổi thọ hệ thống một cách nghiêm trọng. Hậu quả là doanh nghiệp phải liên tục dừng máy ngoài kế hoạch để sửa chữa, gây thiệt hại lớn về mặt kinh tế.

Để giải quyết triệt để những bất cập này, việc ứng dụng dòng van kim loại được xem là tiêu chuẩn kỹ thuật bắt buộc trong công nghiệp nặng. Nhờ đặc tính cơ lý vượt trội của các hợp kim đúc, loại van này mang đến độ bền cơ học cao, khả năng duy trì độ kín tuyệt đối và chịu áp lực cực hạn dứt khoát. Việc đầu tư đúng chủng loại van như industrial metal valve hay stainless steel valve chính là giải pháp cốt lõi để bảo vệ dòng lưu chất, tối ưu hóa công năng và đảm bảo an toàn vận hành cho toàn bộ nhà máy.

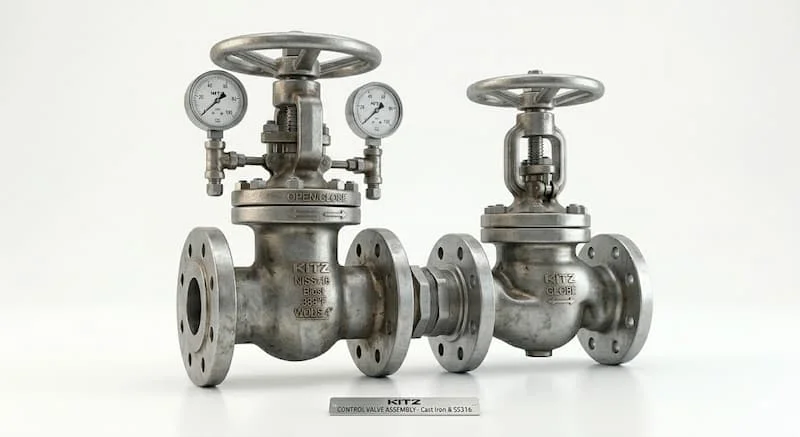

Metal valve là gì?

Metal valve là loại van công nghiệp được làm từ vật liệu kim loại nhằm kiểm soát dòng chảy trong hệ thống áp suất và nhiệt độ cao. Trái ngược hoàn toàn với các dòng van phi kim hay van nhựa, thiết bị này được chế tạo bằng phương pháp đúc hoặc rèn từ các hợp kim có cấu trúc tinh thể bền vững như gang, inox (thép không gỉ), thép cacbon hoặc đồng thau.

Nhiệm vụ cốt lõi của thiết bị trong mạng lưới đường ống bao gồm ba chức năng chính:

• Đóng/mở hoàn toàn (On/Off): Cô lập hoặc lưu thông dòng lưu chất dứt khoát.

• Điều tiết (Throttling): Thay đổi diện tích tiết diện dòng chảy để kiểm soát chính xác lưu lượng và vận tốc môi chất.

• Kiểm soát an toàn (Control): Tự động điều hướng, ngăn dòng chảy ngược hoặc xả áp khi hệ thống vượt ngưỡng an toàn.

Để thực hiện các chức năng này, cấu trúc cơ khí của một chiếc van kim loại bao gồm các thành phần nền tảng: Thân van (Body) chịu lực chính; Đĩa van (Disc/Ball/Wedge) đóng vai trò là cánh cửa chặn dòng; Ghế van (Seat) tạo bề mặt làm kín; Ty van (Stem) truyền động cơ học và Bộ truyền động (Actuator/Handwheel) để người vận hành kiểm soát van.

Nguyên lý hoạt động của van kim loại

Cơ chế vận hành của dòng van này dựa trên việc di chuyển cấu trúc đĩa van bên trong lòng thân để thay đổi hành trình của dòng lưu chất. Khi bộ truyền động (nhấn nút điện, gạt tay hoặc vô lăng) tác động lực lên ty van, đĩa van sẽ di chuyển ra khỏi hoặc áp chặt vào ghế van để đóng mở dòng chảy. Tùy thuộc vào quỹ đạo chuyển động của đĩa van, người ta chia làm hai nhóm nguyên lý cốt lõi:

• Quarter-turn valve (Van quay một phần tư): Đĩa van (hoặc bi van, cánh bướm) xoay một góc đúng 90 độ quanh trục để chuyển trạng thái từ mở hoàn toàn sang đóng hoàn toàn. Cơ chế này mang lại tốc độ đóng ngắt cực nhanh và giảm thiểu ma sát mài mòn.

• Linear motion valve (Van chuyển động tuyến tính): Đĩa van di chuyển theo đường thẳng vuông góc hoặc song song với hướng dòng chảy (như van cổng, van cầu). Cơ chế này cho phép đĩa van tiến vào lòng ghế van một cách từ từ, mang lại khả năng điều tiết lưu lượng vô cùng mịn màng và chính xác.

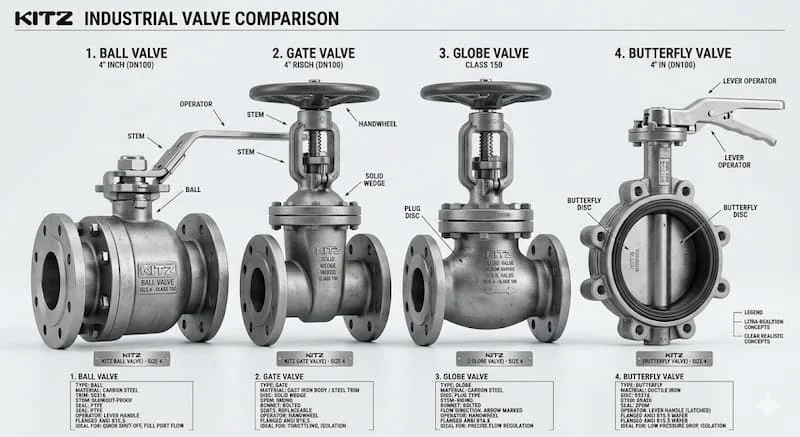

Dựa trên cấu trúc hình học của bộ phận đóng ngắt, phân khúc thiết bị này được chia thành các chủng loại kinh điển:

Metal ball valve (Van bi kim loại)

Dòng van sử dụng một viên bi kim loại được khoét lỗ xuyên tâm làm đĩa chặn. Khi lỗ khoét trùng với hướng ống, dòng chảy đi qua đạt lưu lượng tối đa với tổn thất áp suất gần như bằng không. Dòng van này có độ kín khít rất cao nhờ bề mặt bi được mài nhẵn bóng, đóng mở nhanh chóng bằng góc quay một phần tư.

Metal gate valve (Van cổng kim loại)

Cơ chế đóng ngắt bằng cách hạ một tấm nêm kim loại chặn đứng vuông góc với dòng chảy. Ưu điểm lớn nhất của van cổng là khi mở hoàn toàn, cánh van được kéo lên hết khỏi lòng ống, không gây cản trở dòng chảy, rất tối ưu cho các đường ống công nghiệp đường kính lớn cần dòng thông suốt.

Metal globe valve (Van cầu kim loại)

Thiết kế lòng van hình chữ S đặc trưng tạo ra không gian để đĩa van dạng côn cắm thẳng vào ghế van. Đây là thiết bị xuất sắc nhất cho nhiệm vụ điều tiết, kiểm soát áp suất và lưu lượng dòng chảy nhờ hành trình tuyến tính tỉ lệ thuận vô cùng chính xác.

Metal butterfly valve (Van bướm kim loại)

Đĩa van là một tấm đĩa phẳng xoay quanh trục cố định nằm giữa lòng ống. Van bướm được ưa chuộng nhờ thiết kế siêu gọn nhẹ, chiếm ít không gian và tiết kiệm chi phí vật tư rất lớn cho các hệ thống đường ống cỡ lớn.

Metal check valve (Van một chiều kim loại)

Thiết bị vận hành tự động hoàn toàn bằng áp suất dòng chảy, cho phép môi chất đi qua một chiều và tự động đóng sập lại nhờ trọng lực hoặc lò xo để chống hiện tượng dòng chảy ngược nguy hại cho máy bơm.

Các vật liệu van kim loại phổ biến

Việc chọn lựa mác hợp kim (alloy) chế tạo thân van là yếu tố tiên quyết quyết định đến sự thành bại của một hệ thống công nghệ:

Stainless steel valve (Van thép không gỉ / Inox)

Chế tạo từ các mác thép cao cấp như SUS304, SUS316. Dòng van này có năng lực chống mài mòn, chống oxy hóa tuyệt vời, chịu được axit, hóa chất mạnh và là tiêu chuẩn bắt buộc trong các nhà máy chế biến thực phẩm, dược phẩm đòi hỏi độ sạch vi sinh tuyệt đối.

Cast iron valve (Van gang đúc)

Sử dụng các loại gang cầu, gang xám sở hữu đặc tính hấp thụ rung động cơ học rất tốt, giá thành rẻ. Đây là dòng van quốc dân trong các hạ tầng kỹ thuật HVAC, mạng lưới cấp thoát nước đô thị và đường ống phòng cháy chữa cháy.

Carbon steel valve (Van thép cacbon)

Được đúc từ các mác thép chịu lực cao như WCB, A105. Dòng van này có giới hạn bền kéo cực lớn, chịu được áp suất va đập cơ học xung kích và nhiệt độ cao, chuyên dụng cho hệ thống hơi nóng áp lực cao và các nhà máy lọc hóa dầu.

Brass valve (Van đồng thau)

Vật liệu đồng có tính dẻo, chống rỉ sét nước tự nhiên tốt, dễ gia công ren chính xác. Dòng van này chiếm lĩnh hoàn toàn trong phân khúc dân dụng, đường ống nước sinh hoạt và các hệ thống phụ trợ quy mô nhỏ.

Thông số kỹ thuật quan trọng của van kim loại

Kỹ sư vận hành cần đọc hiểu chính xác các thông số định danh để chọn mua sản phẩm tương thích tuyệt đối với hệ thống:

• Kích thước định danh (Size): Dải cực rộng từ kích cỡ siêu nhỏ DN15 cho đến dải công nghiệp nặng lên tới DN1200.

• Áp lực làm việc (Pressure Rating): Phân cấp theo chuẩn châu Âu gồm PN16, PN25 hoặc chuẩn Mỹ như Class 150, Class 300 chịu áp lực siêu cao.

• Nhiệt độ làm việc (Working Temperature): Khả năng chịu nhiệt cực rộng, từ mức âm sâu của khí hóa lỏng cho đến hơn 400 độ C của hệ hơi quá nhiệt.

• Kiểu kết nối cơ học: Nối ren (Threaded) cho ống nhỏ, nối mặt bích (Flanged) cho ống công nghiệp và nối hàn giáp mối (Butt-weld) cho hệ siêu áp.

• Tiêu chuẩn chế tạo quốc tế: Phải tuân theo các hệ quy chiếu khắt khe như ANSI (Mỹ), DIN (Đức) hay JIS (Nhật Bản) để đảm bảo đồng bộ kích thước hình học khi lắp ráp.

Trong kỹ thuật vận hành, nhiệt độ và áp suất luôn có mối tương quan tỷ lệ nghịch chặt chẽ. Khi nhiệt độ của lưu chất tăng cao vượt ngưỡng, giới hạn chịu áp thực tế của phôi kim loại sẽ tự động giảm xuống so với thông số định danh ban đầu. Do đó, nếu chọn sai áp lực Class hoặc không tính toán mức suy giảm áp suất theo nhiệt độ, ứng suất cơ học sẽ xé rách cấu trúc van. Tương tự, nếu lắp nhầm một chiếc van chuẩn mặt bích DIN vào đường ống mặt bích chuẩn JIS, các tâm lỗ bu-lông sẽ bị lệch hoàn toàn, không thể siết chặt và gây rò rỉ nghiêm trọng tại điểm liên kết.

So sánh metal valve và plastic valve

Bảng phân tích kỹ thuật dưới đây sẽ làm rõ sự khác biệt bản chất giữa hai phân khúc vật liệu này:

Khi nào nên dùng metal valve? Van kim loại là sự lựa chọn duy nhất cho các ngành công nghiệp nặng, khai thác dầu khí, hệ thống lò hơi, trạm bơm cao áp và toàn bộ các vị trí xung yếu đòi hỏi độ an toàn cháy nổ cao.

Khi nào plastic valve tối ưu hơn? Van nhựa (UPVC, PPH, PVDF) sẽ phát huy thế mạnh tuyệt đối trong các đường ống dẫn axit sunfuric đặc, hóa chất tẩy rửa ở nhiệt độ thường, hoặc hệ thống nuôi trồng thủy sản, nơi kim loại có thể bị rỉ sét do muối biển và giá thành van nhựa giúp tiết kiệm ngân sách đáng kể.

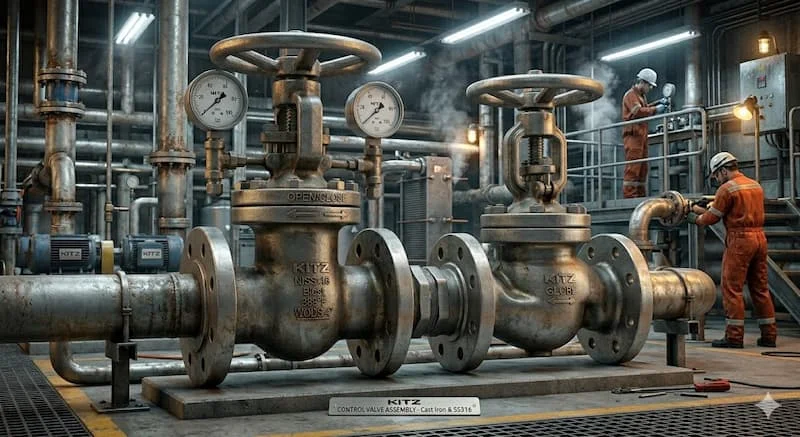

Ứng dụng của metal valve trong công nghiệp

Sở hữu độ tin cậy cơ học tối đa, van kim loại có mặt trong mọi quy trình công nghiệp phức tạp:

• Hệ thống hơi nóng & Năng lượng nhiệt điện: Cô lập dòng hơi áp lực cao từ lò hơi truyền sang các tua-bin phát điện mà không lo bị biến dạng nhiệt.

• Ngành lọc hóa dầu & Khai thác dầu khí: Điều tiết dòng hydrocacbon, dầu thô và khí gas tự nhiên dưới lòng biển sâu lên giàn khoan.

• Nhà máy sản xuất hóa chất: Kiểm soát lưu lượng dòng hóa chất nguy hiểm nhờ cấu trúc stainless steel valve lót Teflon bền bỉ.

• Hệ thống điều hòa trung tâm HVAC & Trạm cấp nước sạch: Các dòng van gang công nghiệp làm nhiệm vụ làm water control valve điều tiết nước lạnh Chiller và nước sinh hoạt đô thị.

• Dây chuyền thực phẩm, sữa và dược phẩm: Đóng mở dòng nguyên liệu vô trùng, đảm bảo không thôi nhiễm tạp chất kim loại vào sản phẩm.

Những sai lầm thường gặp khi chọn metal valve

Để tránh tiền mất tật mang khi đi mua sắm vật tư, các kỹ sư cần đặc biệt lưu ý:

• Mua van dựa trên cảm tính về kích thước mà bỏ qua thông số áp lực Class: Dẫn đến việc van bị nứt nẹp lòng đĩa khi hệ thống test áp đỉnh dòng chảy.

• Nhầm lẫn giữa nhiệt độ môi trường và nhiệt độ thực tế của lưu chất: Dùng van có gioăng cao su cho hệ hơi quá nhiệt khiến gioăng bị thiêu cháy hoàn toàn.

• Không chú ý đến tiêu chuẩn độ kín của bề mặt (Sealing standards): Mua phải các dòng van giá rẻ có độ hở vi mô, khiến dòng lưu chất vẫn bị rò rỉ rỉ rả ngay cả khi đã siết chặt tay gạt.

• Bỏ qua hiện tượng ăn mòn điện hóa (Galvanic Corrosion): Lắp trực tiếp một chiếc van đồng vào đường ống thép carbon mà không sử dụng vòng đệm cách ly, khiến mối nối bị phá hủy nhanh chóng do chênh lệch điện thế kim loại.

Dấu hiệu van chất lượng kém và nguyên nhân rò rỉ sau thời gian dài

Một chiếc van kim loại kém chất lượng thường có bề mặt phôi đúc sần sùi, xuất hiện các vết rỗ khí nhỏ li ti và tay vặn bị rơ lắc cơ học lớn. Nguyên nhân cốt lõi gây rò rỉ sau một thời gian dài vận hành thường do hiện tượng mài mòn xâm thực (erosion) của dòng lưu chất tốc độ cao làm lõm bề mặt ghế van, hoặc do các hạt cặn rắn bám vào đệm kín làm xước đĩa van mỗi khi thực hiện đóng mở.

Checklist chọn metal valve phù hợp

Hãy thực hiện rà soát nghiêm ngặt bảng checklist kỹ thuật này trước khi phê duyệt phương án đặt hàng vật tư:

• Xác định chính xác trạng thái lưu chất: Môi chất là chất lỏng, chất khí, hơi nóng, hay hóa chất có tính ăn mòn cao?

• Xác minh chính xác nhiệt độ vận hành tối đa: Đảm bảo vật liệu thân van và vật liệu seal chịu được mức nhiệt này.

• Kiểm tra áp suất danh định của đường ống: Chọn đúng cấp áp lực PN16, PN25 hoặc Class 150, Class 300 tương ứng.

• Lựa chọn đúng mác vật liệu kim loại cấu thành: Thân van cần chế tạo từ gang, thép cacbon hay inox cao cấp?

• Đồng bộ tiêu chuẩn kết nối cơ học: Đảm bảo chuẩn bích của van khớp hoàn toàn với tiêu chuẩn bích đường ống (ANSI, JIS, DIN).

• Xác định đúng chức năng công nghệ: Vị trí này cần van đóng ngắt nhanh (On/Off) hay cần một dòng metal control valve để điều tiết tuyến tính?

• Lựa chọn thương hiệu sản xuất uy tín: Sản phẩm phải có đầy đủ chứng chỉ chất lượng CO/CQ, đạt tiêu chuẩn chống cháy nổ và chính sách bảo hành rõ ràng.

Hướng dẫn lắp đặt và bảo trì metal valve

Quy trình thi công chuẩn xác và bảo dưỡng định kỳ là chìa khóa giúp van kim loại vận hành bền bỉ qua nhiều thập kỷ:

1. Lắp đặt tuân thủ hướng dòng chảy quy định: Quan sát kỹ hướng mũi tên đúc nổi trên thân van để đặt đúng vị trí mặt thượng nguồn.

2. Không siết bu-lông quá lực quy định (Over-tightening): Sử dụng cờ-lê lực siết đối xứng các bu-lông mặt bích một cách từ từ để tránh làm vênh mặt bích hoặc nứt cổ van.

3. Thay thế gasket làm kín định kỳ: Các vòng đệm đệm bích cần được kiểm tra và thay thế định kỳ để ngăn chặn rủi ro rò rỉ ra môi trường ngoài.

4. Vệ sinh và tra mỡ bôi trơn trục van định kỳ: Giữ cho ty van và bộ truyền động luôn mượt mà, ngăn ngừa hiện tượng bó kẹt do rỉ sét ngoại cảnh.

5. Thực hiện xả cặn đường ống trước khi vận hành: Đảm bảo các xỉ hàn, cát đá trong quá trình thi công ống được thổi bay hoàn toàn, tránh làm trầy xước bề mặt ghế van khi đóng mở lần đầu.

Câu hỏi thường gặp về metal valve (FAQ)

Bản chất cốt lõi của metal valve là gì?

Đây là loại van công nghiệp được chế tạo từ các vật liệu kim loại và hợp kim cao cấp, đóng vai trò cô lập, điều tiết và kiểm soát hướng di chuyển của dòng lưu chất một cách an toàn trong các hệ thống đường ống chịu áp lực cao và nhiệt độ cực hạn.

Van inox và van gang khác nhau cơ bản ở điểm nào?

Van inox sở hữu hàm lượng Crom và Niken cao, mang lại khả năng chịu nhiệt lớn và chống ăn mòn hóa học xuất sắc, chuyên dùng cho hóa chất và thực phẩm nhưng giá thành cao. Trong khi đó, van gang chịu lực va đập cơ học tốt, hấp thụ rung động xuất sắc, giá thành rẻ hơn rất nhiều, chuyên dùng cho hệ thống nước sạch và HVAC.

Kim loại có bị rỉ sét khi làm van điều tiết nước không?

Nếu bạn sử dụng đúng dòng van được thiết kế làm water control valve chế tạo bằng đồng, gang cầu sơn phủ epoxy cao cấp hoặc inox, van sẽ hoàn toàn không bị rỉ sét và vận hành vô cùng bền bỉ trong môi trường nước sạch tự nhiên.

Nên chọn dòng metal ball valve hay metal gate valve cho đường ống chính?

Nếu hệ thống yêu cầu đóng ngắt cực nhanh và đòi hỏi độ kín tuyệt đối ở kích thước đường ống nhỏ đến trung bình, hãy chọn van bi (ball valve). Nếu hệ thống là trục đường ống chính cỡ lớn, không có yêu cầu đóng khẩn cấp mà ưu tiên việc giảm thiểu tổn thất áp suất khi mở hoàn toàn, hãy chọn van cổng (gate valve).

Van kim loại có dùng được cho hóa chất nồng độ cao không?

Hoàn toàn được, với điều kiện bạn phải chỉ định chính xác các mác hợp kim đặc chủng như inox 316L, Hastelloy, hoặc các dòng van kim loại được lót màng flo polymer (PTFE/PFA) chống ăn mòn bên trong lòng van để ngăn axit tiếp xúc trực tiếp với phôi thép.

Metal valve là giải pháp bền bỉ cho hệ thống công nghiệp hiện đại

Tóm lại, việc ứng dụng dòng van kim loại (metal valve) chính là chiếc chìa khóa vạn năng giúp doanh nghiệp xây dựng nên một hệ thống đường ống công nghiệp an toàn, vững chắc và tối ưu hóa chi phí vận hành dài hạn. Với năng lực chịu nhiệt độ cực hạn vượt trội, khả năng đứng vững trước các cú sốc áp suất đỉnh cao và sự đa dạng về các mác hợp kim chế tạo, sản phẩm đáp ứng hoàn hảo các yêu cầu kỹ thuật khắt khe nhất của các ngành công nghiệp nặng từ dầu khí, lò hơi cho đến sản xuất hóa chất. Việc chủ động đầu tư những thiết bị van chất lượng cao, kết hợp cùng quy trình lắp đặt và checklist lựa chọn bài bản chính là nền tảng cốt lõi giúp nhà máy của bạn vận hành liên tục, triệt tiêu hoàn toàn các rủi ro sự cố rò rỉ nguy hiểm và gia tăng hiệu quả kinh tế bền vững cho doanh nghiệp.
