Auto air valve là gì? Giải pháp loại bỏ bẫy khí, bảo vệ đường ống công nghiệp

Trong vận hành các hệ thống chất lỏng công nghiệp, không khí lọt vào đường ống là một trong những nguyên nhân hàng đầu gây ra các sự cố nghiêm trọng. Hãy hình dung hệ thống đường ống nước của bạn đột nhiên rung lắc dữ dội, máy bơm vẫn chạy hết công suất nhưng lưu lượng nước đầu ra lại yếu ớt, hệ thống HVAC phát ra những tiếng ồn ào khó chịu, hay nghiêm trọng hơn là hệ thống chữa cháy PCCC bị mất áp suất đột ngột ngay thời điểm dòng chảy cần kích hoạt. Nguyên nhân cốt lõi của những hiện tượng trên chính là các bẫy khí (air pocket) tích tụ bên trong đường ống, tạo nên một lực cản vô hình chặn đứng dòng lưu chất. Để giải quyết triệt để pain point vận hành này, việc trang bị van xả khí tự động tại các điểm xung yếu là giải pháp bắt buộc nhằm xả sạch khí dư, ổn định áp suất và bảo vệ toàn diện cho hệ thống.

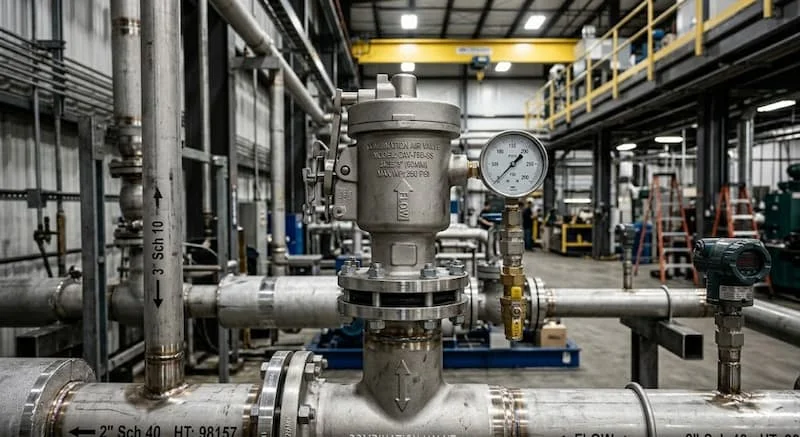

Auto air valve là gì?

Auto air valve (van xả khí tự động) là thiết bị cơ khí được lắp đặt trên đường ống chất lỏng để tự động loại bỏ lượng khí dư thừa tích tụ trong quá trình vận hành, ngăn ngừa hiện tượng túi khí chặn dòng và bảo vệ hệ thống khỏi các sự cố quá áp hoặc chân không.

Trong kỹ thuật cơ điện, thiết bị này còn được biết đến phổ biến với tên gọi float air valve (van xả khí kiểu phao nổi) dựa trên cơ chế vận hành đặc trưng của nó.

Chức năng cốt lõi của van xả khí tự động không chỉ dừng lại ở việc xả khí mà còn bao gồm:

• Ngăn ngừa hiện tượng air lock (khóa khí): Loại bỏ hoàn toàn các bóng khí lớn làm tắc nghẽn dòng chảy.

• Ổn định áp suất thủy lực: Đảm bảo áp suất phân phối đều, giảm thiểu tình trạng xung đột áp suất cục bộ.

• Tăng hiệu suất dòng chảy: Giúp lưu chất di chuyển mượt mà hơn, từ đó tối ưu hóa công suất vận hành của toàn bộ hệ thống.

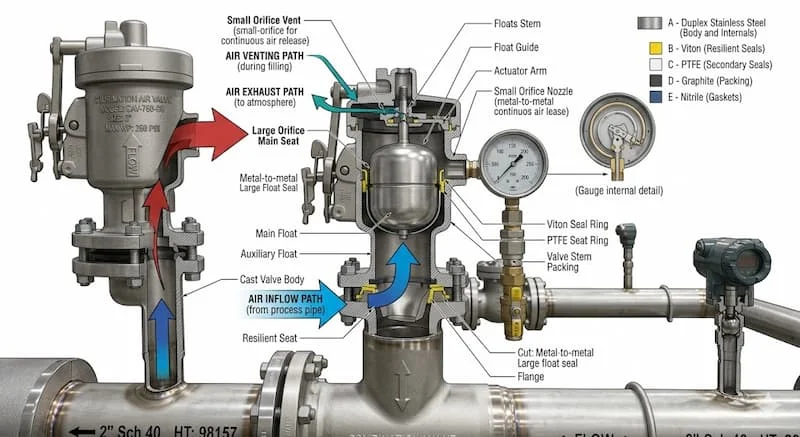

Cấu tạo và nguyên lý hoạt động của van xả khí tự động

Một cụm van xả khí tự động tiêu chuẩn có kết cấu tương đối tinh gọn nhưng đòi hỏi độ chính xác cao về mặt cơ khí cơ học:

• Thân van (Body): Nơi chứa toàn bộ cơ cấu bên trong, chịu áp lực chính từ hệ thống.

• Phao nổi (Float): Thường làm bằng inox hoặc nhựa cao cấp, bộ phận quyết định trạng thái đóng mở của van.

• Buồng khí (Air Chamber): Không gian để khí tích tụ trước khi đẩy phao đi xuống.

• Lỗ xả khí (Orifice): Vị trí khí thoát ra môi trường ngoài.

• Gioăng làm kín (Seat): Đảm bảo nước không bị rò rỉ ra ngoài khi lỗ xả đóng lại.

Nguyên lý hoạt động tuần tự từng bước:

1. Khi hệ thống đầy nước, mực nước trong buồng van dâng cao nâng phao nổi lên, ép chặt gioăng làm kín vào lỗ xả, giữ cho van đóng chặt.

2. Theo thời gian, không khí hòa tan trong lưu chất tách ra và tích tụ tại buồng khí ở đỉnh van.

3. Khi lượng khí tăng lên, áp lực khí đẩy mực nước trong van hạ xuống, kéo theo phao nổi hạ xuống theo.

4. Cơ cấu đòn bẩy hoặc phao hạ trực tiếp làm hở lỗ xả khí, cho phép không khí thoát ra ngoài.

5. Sau khi khí thoát hết, nước lại dâng lên, nâng phao và đóng chặt lỗ xả để bắt đầu một chu kỳ mới.

Các loại van xả khí tự động phổ biến hiện nay

Tùy thuộc vào quy mô hệ thống và tính chất của môi chất, các kỹ sư sẽ lựa chọn loại float air valve phù hợp theo bảng phân loại dưới đây:

Thông số kỹ thuật quan trọng khi chọn van xả khí tự động

Lựa chọn sai thông số của van xả khí tự động có thể dẫn đến việc van bị tràn nước hoặc không thể xả khí. Các thông số bạn bắt buộc phải kiểm tra kỹ bao gồm:

• Kích cỡ danh nghĩa (DN): Kích thước kết nối của van. Vì sao DN ảnh hưởng hiệu quả xả khí? DN quyết định lưu lượng khí có thể thoát ra trong một đơn vị thời gian. Nếu hệ thống lớn nhưng chọn DN quá nhỏ, van không xả kịp lượng khí tích tụ, hệ thống vẫn bị air lock như thường.

• Áp suất danh nghĩa (PN) & Áp suất hoạt động: PN là áp suất chịu đựng tối đa của vỏ van, nhưng áp suất làm việc tối thiểu/tối đa (working pressure) mới quyết định phao có nhảy đúng hay không. Ở áp suất quá cao, nếu phao không đủ nặng để thắng lực ép của áp suất, van sẽ bị kẹt đóng vĩnh viễn.

• Nhiệt độ làm việc: Vì sao HVAC cần van chịu nhiệt? Hệ thống HVAC, đặc biệt là các đường ống nước nóng hoặc lò hơi, nhiệt độ lưu chất thường vượt 100°C. Nếu dùng phao nhựa thông thường hoặc gioăng làm kín kém chất lượng, chúng sẽ bị biến dạng, gây rò rỉ nước liên tục.

Ví dụ ứng dụng thực tế:

• Hệ nước dân dụng: Ưu tiên chọn van đồng nối ren DN15 - DN25, PN10.

• Hệ lạnh trung tâm (Chiller): Sử dụng van gang hoặc inox chịu nhiệt, gioăng EPDM chịu dải nhiệt rộng.

• Hệ cấp nước công nghiệp: Bắt buộc dùng van xả khí đa năng (Combination) thân gang bích PN16/PN25 để xả/hút lưu lượng lớn khi súc rửa đường ống.

So sánh van xả khí tự động với van xả khí thủ công

Nhiều đơn vị vì tiết kiệm chi phí ban đầu nên vẫn sử dụng các loại van chặn thông thường để xả khí bằng tay. Bảng so sánh dưới đây sẽ chỉ rõ sự khác biệt về mặt hiệu quả dài hạn:

Tại sao hệ thống công nghiệp bắt buộc cần van xả khí tự động?

Trong môi trường vận hành công nghiệp cường độ cao, việc thiếu hụt float air valve có thể dẫn đến những thảm họa dây chuyền cho hệ thống phân phối chất lỏng:

1. Triệt tiêu hiện tượng air lock: Bóng khí tích tụ lâu ngày tại các đoạn ống uốn cong sẽ tạo ra một vách ngăn áp lực chặn dòng chảy, làm tê liệt khả năng cấp lưu chất của hệ thống.

2. Bảo vệ máy bơm khỏi xâm thực và chạy khô: Khi bẫy khí di chuyển về buồng bơm, nó gây ra hiện tượng xâm thực (cavitation), làm rỗ cánh bơm, gây rung lắc dữ dội và có thể cháy động cơ chỉ trong vài giờ làm việc.

3. Giảm tiêu hao điện năng tối đa: Khi đường ống thông suốt, lực cản dòng chảy giảm xuống giúp máy bơm không phải gồng mình chạy quá tải, tiết kiệm từ 12% đến 18% lượng điện năng tiêu thụ.

Case study thực tế: Một nhà máy xử lý nước cấp tại khu công nghiệp thường xuyên gặp sự cố tụt áp trên trục đường ống chính dài 2km dù hệ thống bơm áp lực vẫn chạy đủ công suất. Sau khi khảo sát kỹ thuật, đội ngũ kĩ sư phát hiện tại các điểm cao của trục ống bị nghẽn khí nặng. Việc bổ sung 3 cụm van xả khí tự động loại đa năng (Combination) tại các đỉnh dốc đã giải quyết dứt điểm tình trạng tụt áp, lưu lượng nước tăng thêm 22% và chấm dứt hoàn toàn tiếng ồn, rung lắc dọc tuyến ống.

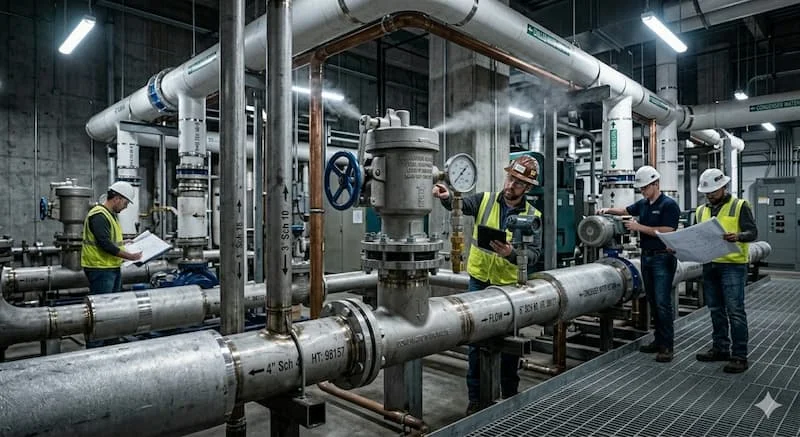

Ứng dụng thực tế của van xả khí tự động

Thiết bị này được ứng dụng rộng rãi và đóng vai trò như chốt chặn an toàn trong nhiều lĩnh vực:

• Hệ thống cấp nước và truyền tải: Đường ống nước sạch đô thị, hệ thống tưới tiêu quy mô lớn.

• Hệ thống HVAC và Chiller trung tâm: Xả khí trong các vòng tuần hoàn nước lạnh/nước nóng của tòa nhà, đảm bảo hiệu suất trao đổi nhiệt tại các coil FCU/AHU.

• Hệ thống PCCC: Duy trì đường ống luôn đầy nước và sẵn sàng xả áp lực cứu hỏa tức thì mà không bị trễ dòng do nghẽn khí.

Khi nào nên thay thế hoặc bảo trì van xả khí tự động?

Để van không biến thành "vòi phun nước" ngoài ý muốn, bạn cần nhận biết sớm các dấu hiệu xuống cấp sau:

• Van có hiện tượng phun hoặc rò rỉ nước liên tục: Gioăng cao su bị lão hóa, bám cặn bẩn hoặc phao nổi bị thủng (nước lọt vào trong phao) khiến phao không thể nổi lên để đóng lỗ xả.

• Đường ống vẫn rung và nghe rõ tiếng khí sục ầm ĩ: Cơ cấu đòn bẩy bên trong bị kẹt do đóng cặn canxi, van không thể mở ra để xả khí.

• Hậu quả kéo theo: Nếu không xử lý kịp thời, áp suất cục bộ tăng cao có thể làm rạn nứt mối hàn đường ống, gây hỏng hóc nghiêm trọng cho hệ thống máy bơm hạ nguồn.

Những sai lầm thường gặp khi chọn van xả khí tự động

Hãy đối chiếu với checklist lỗi kỹ thuật dưới đây để đảm bảo hệ thống của bạn vận hành đúng cách:

• Lỗi vị trí lắp đặt: Lắp van ở đoạn ống thấp hoặc lưng chừng dốc. Bản chất của khí là nhẹ hơn nước nên luôn bay lên điểm cao nhất. Van xả khí lắp ở điểm thấp hoàn toàn vô tác dụng.

• Chọn sai vật liệu môi chất: Sử dụng van thân đồng tiêu chuẩn cho môi trường nước thải bẩn hoặc hóa chất, dẫn đến hiện tượng ăn mòn rỗ thân van nhanh chóng.

• Không lắp van chặn (Isolation Valve) trước van xả khí: Lỗi này khiến mỗi lần muốn tháo van xả khí ra vệ sinh, bảo trì, kỹ sư bắt buộc phải xả cạn nước của toàn bộ hệ thống đường ống trục.

Hướng dẫn chọn van xả khí tự động đúng kỹ thuật

Quy trình 5 bước tinh gọn giúp bạn chọn mua chính xác dòng van tối ưu:

• Bước 1: Xác định môi chất thực tế: Lưu chất là nước sạch, nước thải, nước nóng HVAC hay hóa chất ăn mòn?

• Bước 2: Tính toán áp suất vận hành: Xác định áp suất làm việc thực tế để chọn dải áp suất (PN) của van phù hợp, đảm bảo phao đóng mở nhạy bén.

• Bước 3: Chọn kích thước DN phù hợp: Tính toán dựa trên chiều dài trục ống và lưu lượng nạp nước để chọn size van (thường từ DN15 - DN50 hoặc lớn hơn cho đường ống tổng).

• Bước 4: Xác định vật liệu thân van: Chọn gang cho hệ thống nước lớn, đồng cho hệ dân dụng/HVAC nhỏ, và inox cho các môi trường ăn mòn.

• Bước 5: Lựa chọn kiểu kết nối kỹ thuật: Chọn nối ren cho các hệ thống nhỏ gọn, dễ tháo lắp hoặc kết nối mặt bích để đảm bảo độ kín cho đường ống chịu áp lực cao.

Checklist lắp đặt và bảo trì van xả khí tự động

Lưu ý quan trọng khi lắp đặt:

• Bắt buộc phải lắp van theo phương thẳng đứng 90° (đỉnh van hướng lên trên) để cơ cấu phao nổi hoạt động chính xác.

• Van phải được lắp tại điểm cao nhất của mỗi đoạn đường ống, hoặc tại các điểm thay đổi độ dốc, đoạn cuối của trục ống thẳng dài.

• Nên lắp một van bi chặn phía trước van xả khí tự động để thuận tiện cho việc cách ly, sửa chữa mà không cần dừng hệ thống.

Quy trình bảo trì định kỳ:

• Vệ sinh phao nổi và buồng van (Mỗi 6 tháng): Loại bỏ bùn đất, cặn bám bẩn tích tụ trong buồng khí để phao không bị kẹt cơ học.

• Kiểm tra gioăng và lỗ xả (Mỗi 12 tháng): Thay mới các gioăng cao su nếu thấy có dấu hiệu nứt, chai cứng để ngăn ngừa rò rỉ nước.

Câu hỏi thường gặp về auto air valve (FAQ)

Auto air valve có tác dụng gì nổi bật nhất?

Tác dụng lớn nhất của van là tự động đẩy toàn bộ lượng khí dư thừa ra ngoài đường ống chất lỏng liên tục, ngăn ngừa hiện tượng nghẽn khí (air lock) và búa nước gây vỡ ống.

Van xả khí tự động khác gì van xả khí thủ công?

Van tự động (auto) vận hành hoàn toàn dựa vào mực nước và phao nổi bên trong mà không cần con người can thiệp. Van thủ công đòi hỏi phải có người đến tận nơi vặn mở định kỳ, dễ gây chậm trễ và rủi ro cho hệ thống.

Có cần thiết phải lắp auto air valve cho hệ thống HVAC không?

Cực kỳ cần thiết. Trong hệ HVAC (Chiller/Boiler), khí tồn đọng sẽ làm giảm nghiêm trọng khả năng trao đổi nhiệt tại các dàn lạnh/dàn nóng, đồng thời gây ra tiếng ồn sục khí rất lớn bên trong các văn phòng tòa nhà.

Bao lâu thì nên tiến hành bảo trì van xả khí một lần?

Thời gian lý tưởng là từ 6 đến 12 tháng. Tuy nhiên, nếu hệ thống sử dụng nguồn nước có độ cứng cao hoặc nhiều tạp chất, thời gian kiểm tra nên rút ngắn lại khoảng 3 tháng một lần.

Nên ưu tiên chọn mua van xả khí inox hay đồng?

Nếu lắp cho hệ thống nước sinh hoạt gia đình, trục HVAC nhỏ hoặc phòng bơm nội bộ, van đồng là sự lựa chọn kinh tế và tối ưu. Nếu hệ thống của bạn xử lý nước thải, hóa chất hoặc nước biển, bắt buộc phải chọn van chất liệu inox để chống ăn mòn.

Auto air valve giúp hệ thống vận hành ổn định và bền hơn

Đầu tư một hệ thống đường ống hiện đại với cụm máy bơm đắt tiền sẽ trở nên vô nghĩa nếu bạn bỏ qua chi tiết nhỏ nhưng mang tính sống còn như auto air valve. Việc lựa chọn đúng chủng loại, vật liệu và kích thước của float air valve chính là giải pháp kinh tế dài hạn giúp doanh nghiệp tiết kiệm tối đa chi phí sửa chữa hỏng hóc, tối ưu điện năng của máy bơm và kéo dài tuổi thọ cho toàn bộ công trình hạ tầng lưu chất.
