Giải Pháp Cách Ly Kép: Vì Sao Hệ Thống Công Nghiệp Cần Sử Dụng Double Valve?

Vì sao nhiều hệ thống công nghiệp cần sử dụng double valve?

Trong các môi trường vận hành lưu chất hiện đại, bài toán kiểm soát dòng chảy luôn đi đôi với yêu cầu nghiêm ngặt về an toàn lao động và bảo vệ môi trường. Đặc biệt tại các hệ thống phân phối có áp suất cao, việc duy trì một cấu trúc ngăn chặn dòng chảy ổn định là vô cùng cấp thiết. Tại các nhà máy hóa chất, nơi dòng lưu chất thường là các dung môi độc hại, tính chất ăn mòn mạnh, yêu cầu chống rò rỉ môi chất ra môi trường ngoài gần như là tuyệt đối. Tương tự, ngành khai thác và chế biến dầu khí luôn đòi hỏi một cơ chế cô lập dòng chảy có độ tin cậy tối đa nhằm ngăn ngừa nguy cơ cháy nổ nguy hiểm.

Trong thực tế, việc chỉ sử dụng một cấu trúc van đơn (single valve) thường không đủ để đảm bảo an toàn cho các quy trình công nghệ trọng yếu. Qua thời gian vận hành dài hạn, bề mặt làm kín của van đơn rất dễ bị mài mòn, bám cặn hoặc chịu ứng suất cơ học dẫn đến hiện tượng rò rỉ vi mô. Sự cố rò rỉ này không chỉ gây thất thoát nguyên liệu, giảm hiệu suất vận hành mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho kỹ sư hiện trường. Hơn thế nữa, khi cần tiến hành sửa chữa, thay thế thiết bị hạ nguồn, việc thiếu một hệ thống cách ly kép sẽ khiến quá trình xả áp gặp nhiều khó khăn, buộc toàn bộ nhà máy phải dừng hoạt động.

Để tháo gỡ triệt để những bất cập này, cấu trúc double valve (hệ thống van kép) đã được phát minh và ứng dụng như một tiêu chuẩn kỹ thuật bắt buộc. Giải pháp này sử dụng hai bề mặt chặn độc lập để gia tăng độ kín khít cơ học và bảo vệ dòng lưu chất tối đa. Việc ứng dụng đúng chủng loại double isolation valve giúp tăng cường tính an toàn vận hành, cho phép kỹ sư cô lập và kiểm soát các đường ống xung yếu một cách chủ động, giảm thiểu rủi ro sự cố xuống mức thấp nhất.

Double valve là gì?

Double valve là hệ thống van kép được thiết kế để tăng khả năng cô lập dòng chảy và đảm bảo an toàn trong các hệ thống công nghiệp áp suất cao. Về mặt phân loại, đây có thể là một cụm tổ hợp gồm hai thân van độc lập nối tiếp nhau hoặc một thiết bị cơ khí tích hợp cả hai cơ cấu chặn đóng/mở bên trong một khối thân duy nhất (monoblock).

Nhiệm vụ cốt lõi của dòng sản phẩm này trong các hệ thống industrial valve tiêu chuẩn bao gồm:

• Tăng độ kín khít cơ học: Thiết lập hai rào cản độc lập ngăn chặn dòng lưu chất.

• Triệt tiêu nguy cơ rò rỉ: Đảm bảo nếu có sự cố rò rỉ ở lớp đệm thứ nhất, lớp đệm thứ hai vẫn giữ an toàn cho hệ thống hạ nguồn.

• Hỗ trợ công tác bảo trì an toàn: Cho phép kỹ sư thao tác sửa chữa thiết bị phía sau mà không cần cô lập toàn bộ mạng lưới đường ống chính.

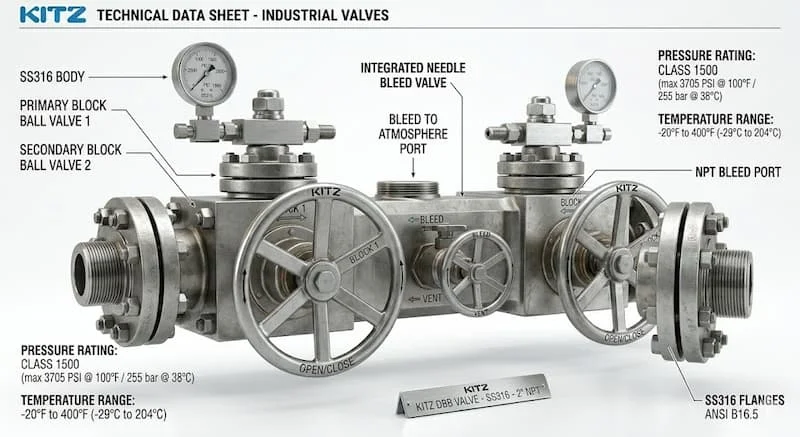

Về cấu trúc cơ bản, hệ thống van kép gồm hai van chặn chính (có thể là van bi, van cổng hoặc van cầu) được sắp xếp nối tiếp. Tại khoảng không gian ở giữa hai van này, nhà sản xuất thường thiết kế thêm một khoang trung gian được kết nối với một van xả nhỏ, hay còn gọi là khoang bleed/intermediate, phục vụ cho việc kiểm tra rò rỉ và xả áp suất dư thừa.

Nguyên lý hoạt động của hệ thống van kép

Cơ chế vận hành của hệ thống van kép dựa trên sự phối hợp đóng mở đồng bộ hoặc tuần tự của hai đĩa van độc lập nằm trên cùng một đường truyền lưu chất. Khi hệ thống ở trạng thái vận hành bình thường, cả hai van chính đều mở để lưu chất đi qua thông suốt. Khi cần cô lập đường ống để bảo trì hoặc dừng khẩn cấp, cả hai van chính sẽ đồng thời đóng lại, tạo nên hai lớp sealing cô lập nối tiếp nhau.

Trong cấu trúc này, vai trò của van xả nhỏ (bleed valve) đặt tại khoang trung gian là cực kỳ quan trọng. Sau khi hai van chính đã đóng hoàn toàn, van bleed sẽ được mở ra để xả hết lượng lưu chất và áp suất còn bẫy lại trong khoang giữa. Nếu sau khi mở van bleed mà áp suất trong khoang giảm về mức bằng không và không có lưu chất tiếp tục chảy ra, điều đó chứng tỏ van chặn thượng nguồn đã đóng kín tuyệt đối, hệ thống phía sau hoàn toàn an toàn để tiến hành tháo dỡ.

Phân tích chuyên sâu về tính an toàn vượt trội

• Hiệu ứng hai lớp sealing: Sự xuất hiện của hai bề mặt chặn độc lập làm giảm xác suất rò rỉ kép xuống mức gần như bằng không (P_leak = P_1 x P_2).

• Triệt tiêu áp suất dư (Cavity Pressure): Khoang trung gian giúp giải phóng hoàn toàn lượng áp suất bẫy, ngăn hiện tượng giãn nở nhiệt gây nổ bục lòng van.

• Bảo trì không gián đoạn: Cho phép thực hiện quy trình bảo dưỡng hạ nguồn an toàn mà không cần phải xả toàn bộ áp suất và dừng hoạt động của các trục đường ống chính trong nhà máy.

Các loại hệ thống van kép phổ biến hiện nay

Dựa trên cấu trúc hình học và mục đích công nghệ, phân khúc van kép được phân chia thành các dòng sản phẩm đặc thù sau:

Double block and bleed valve (DBB)

Đây là cấu trúc van kép kinh điển và phổ biến nhất trong ngành khai thác dầu khí và khí hóa lỏng. Thiết bị tích hợp hai bề mặt chặn đóng ngắt và một cơ cấu xả ở giữa, mang lại độ an toàn tối đa cho các công trình chịu áp suất cực lớn.

Double isolation valve

Dòng van tập trung thuần túy vào nhiệm vụ cách ly hai lớp nối tiếp nhằm bảo vệ các thiết bị đo lường nhạy cảm hoặc ngăn chặn sự pha trộn giữa hai dòng lưu chất khác nhau trong các đường ống công nghiệp.

Double check valve (Van một chiều kép)

Tổ hợp gồm hai van một chiều mắc nối tiếp nhằm ngăn chặn tuyệt đối hiện tượng dòng chảy ngược (backflow). Dòng van này cực kỳ quan trọng trong mạng lưới cấp nước sạch để ngăn nước thải từ các hệ thống phụ trợ nhiễm ngược vào nguồn nước sinh hoạt.

Double seated valve (Van hai đế)

Chủng loại van đặc thù có hai ghế van làm kín độc lập, được ứng dụng rộng rãi trong ngành công nghiệp thực phẩm, sữa và dược phẩm nhờ kết cấu dễ vệ sinh, chống bám bẩn và ngăn ngừa hoàn toàn sự nhiễm khuẩn chéo giữa các mẻ sản phẩm.

Integrated double valve system (Hệ thống van kép tích hợp)

Giải pháp chế tạo cơ khí chính xác theo dạng cấu trúc nhỏ gọn (compact design). Thay vì lắp ráp từ nhiều van rời, nhà sản xuất tích hợp toàn bộ các cơ cấu cơ khí vào một khối thân đúc đồng nhất, giúp giảm thiểu đáng kể trọng lượng và tiết kiệm không gian lắp đặt trên các giàn khoan hoặc cụm skid nhà máy.

Thông số kỹ thuật quan trọng của hệ thống van kép

Việc lựa chọn thông số kỹ thuật cho hệ thống van kép đòi hỏi tính chính xác tuyệt đối nhằm đảm bảo khả năng tương thích hệ thống:

• Kích thước đường kính định danh (Size): Phổ biến từ dải nhỏ DN15 phục vụ các đường ống lấy mẫu, cho đến dải lớn DN300 cho các trục đường ống công nghiệp chính.

• Áp lực làm việc (Pressure Class): Van được phân cấp áp suất rất cao theo chuẩn ASME, bao gồm các dải chuẩn từ Class 150, Class 300, Class 600 cho đến các mức áp lực siêu cao.

• Nhiệt độ hoạt động (Working Temperature): Khả năng chịu nhiệt dao động lớn dựa trên cấu trúc vật liệu kim loại và các loại đệm kín mềm (Soft seat) hay đệm kín kim loại (Metal seat).

• Kiểu kết nối hệ thống: Nối ren (Threaded) cho size nhỏ, nối mặt bích (Flanged) chuẩn ANSI/DIN, hoặc nối hàn giáp mối (Butt-weld) cho hệ thống áp suất cao.

• Vật liệu chế tạo thân van: Các mác thép cacbon chịu lực vượt trội như carbon steel valve (A105, WCB) hoặc các mác thép không gỉ chịu ăn mòn hóa học tốt (Stainless steel - SS316, SS304).

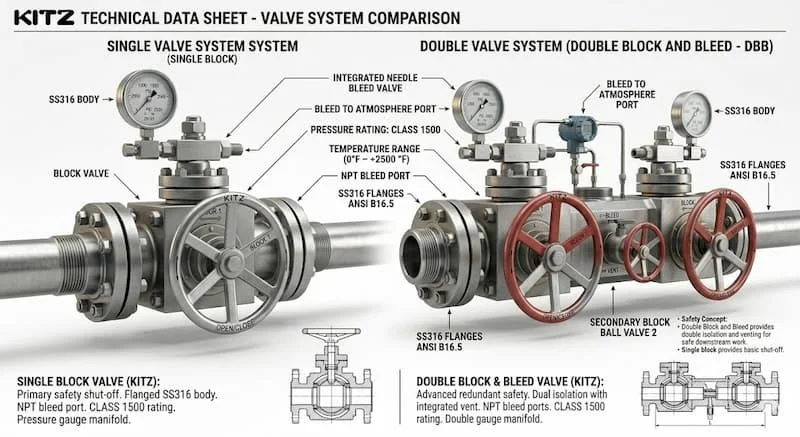

So sánh double valve và single valve

Để hiểu rõ tại sao việc nâng cấp lên hệ thống van kép là một khoản đầu tư xứng đáng, hãy cùng phân tích bảng so sánh kỹ thuật dưới đây:

Khi nào cần double isolation? Bạn bắt buộc phải sử dụng giải pháp van kép cho các vị trí đường ống dẫn lưu chất độc hại, khí gas dễ cháy, hệ thống hơi nóng áp lực cao hoặc tại các điểm kết nối trực tiếp giữa đường ống chính công nghệ và các thiết bị đo lường kiểm tra.

Vì sao dầu khí ưu tiên chọn DBB valve? Trong ngành khai thác và chế biến dầu khí, môi chất hydrocacbon luôn đi kèm với mức áp suất cực đại và rủi ro cháy nổ cao. Dòng van double block valve tích hợp xả áp là thiết bị duy nhất đáp ứng được các tiêu chuẩn an toàn khắt khe như API 6D, giúp tạo ra một hàng rào ngăn chặn tuyệt đối khi kỹ sư thực hiện hoán đổi hoặc sửa chữa thiết bị.

Vì sao hệ thống van kép giúp tăng an toàn hệ thống?

Mỗi cụm van kép khi được đưa vào vận hành đều đóng vai trò như một chốt chặn an toàn chủ động cho nhà máy của bạn:

• Ngăn chặn triệt để sự rò rỉ lưu chất nguy hiểm: Thiết kế hai lớp đệm kín ngăn không cho các hóa chất độc hại hoặc khí gas thoát ra ngoài, bảo vệ sức khỏe cho đội ngũ công nhân vận hành.

• Giảm thiểu tối đa áp suất dư thừa trong đường ống: Cơ chế xả áp thông qua van bleed giúp loại bỏ hoàn toàn lượng áp suất bẫy trong khoang, ngăn chặn hiện tượng phóng áp suất bất ngờ khi tháo dỡ thiết bị.

• Hỗ trợ quy trình cô lập nguồn năng lượng (Lockout/Tagout): Cung cấp giải pháp khóa an toàn cơ học có thể kiểm chứng trực quan bằng mắt thông qua van xả, đáp ứng nghiêm ngặt các tiêu chuẩn an toàn lao động quốc tế (OSHA).

• Gia tăng độ tin cậy cho các hệ thống Critical Process: Đảm bảo toàn bộ quy trình sản xuất liên tục không bị gián đoạn hay phải dừng máy ngoài kiểm soát do các sự cố rò rỉ van thông thường gây ra.

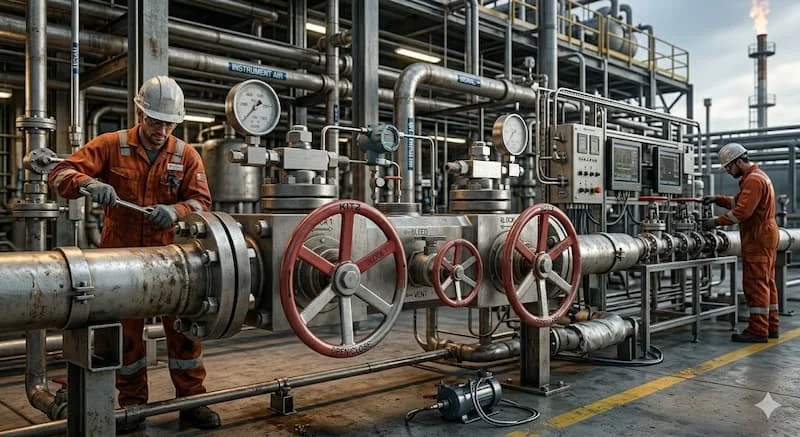

Ứng dụng của hệ thống van kép trong công nghiệp

Sở hữu những đặc tính kỹ thuật ưu việt, hệ thống van kép là thành phần cốt lõi trong nhiều hạ tầng công nghiệp nặng:

• Ngành công nghiệp dầu khí & Khí hóa lỏng (LNG): Lắp đặt tại các cụm đầu giếng khoan, trạm phân phối áp lực cao, cụm skid đo lường lưu lượng dầu thô thương mại.

• Nhà máy sản xuất hóa chất & Lọc hóa dầu: Sử dụng thân carbon steel valve lót chống ăn mòn hoặc van inox để kiểm soát dòng axit, kiềm nguy hiểm trước khi đi vào tháp chưng cất.

• Hệ thống hơi nóng (Steam) & Nhà máy điện: Cách ly an toàn đường xả đáy lò hơi, đường cấp nước gia nhiệt áp lực cao vào tua-bin phát điện.

• Hệ thống truyền động thủy lực công nghiệp: Đảm bảo duy trì áp suất nén ổn định trong lòng xylanh, không bị sụt áp do rò rỉ ngược lưu chất thủy lực.

• Công nghiệp chế biến thực phẩm & Dược phẩm: Ứng dụng các dòng van hai đế để kiểm soát quy trình CIP (vệ sinh tại chỗ) mà không làm nhiễm chất tẩy rửa vào đường ống dẫn sữa hoặc nước trái cây thành phẩm.

Những sai lầm thường gặp khi chọn double valve

Để hệ thống van kép phát huy tối đa công năng, kỹ sư cần đặc biệt lưu ý tránh các sai sót phổ biến sau:

• Lựa chọn sai Pressure Class định danh: Sử dụng van hệ Class 150 cho đường ống có áp lực làm việc thuộc dải Class 300, khiến kết cấu cơ khí của van bị quá tải trầm trọng.

• Không kiểm tra kỹ dải nhiệt độ làm việc thực tế: Chọn mua dòng van sử dụng gioăng đệm mềm bằng cao su phổ thông cho hệ thống hơi nóng, khiến đệm kín bị nóng chảy và mất hoàn toàn năng lực chống rò rỉ.

• Ứng dụng sai mác vật liệu cấu thành: Dùng van thép cacbon phổ thông cho môi trường chứa nhiều lưu huỳnh hoặc axit nồng độ cao, gây hiện tượng ăn mòn rỗ bề mặt đĩa van.

• Bỏ qua các tiêu chuẩn kiểm định độ kín bề mặt (Sealing Standards): Không yêu cầu nhà sản xuất cung cấp chứng chỉ thử áp độc lập theo tiêu chuẩn API 598 hoặc ISO 5208, mua phải thiết bị có độ kín không đạt chuẩn kỹ thuật.

Dấu hiệu van kép chất lượng kém và nguy cơ rò rỉ

Một chiếc van kép có chất lượng phôi đúc kém thường xuất hiện các vết rỗ khí nhỏ trên bề mặt cơ khí hoặc có hiện tượng tay gạt bị rơ, chuyển động không đồng trục. Nếu bạn thực hiện quy trình bảo trì sai cách – chẳng hạn như không mở van bleed để xả áp khoang trung gian trước khi nới lỏng bulông hạ nguồn – lượng áp suất tích tụ nén bên trong sẽ phóng ra mạnh mẽ, gây nguy cơ chấn thương nghiêm trọng cho người thợ sửa chữa.

Checklist chọn double valve phù hợp

Hãy rà soát kỹ lưỡng bảng checklist kỹ thuật này trước khi tiến hành phê duyệt phương án mua sắm vật tư cho công trình:

• Xác định chính xác đặc tính dòng lưu chất: Môi chất vận hành là dầu thô, khí gas, hóa chất độc hại hay nước sạch công nghiệp?

• Kiểm tra thông số áp suất đỉnh và nhiệt độ cực hạn: Đảm bảo thông số hệ thống nằm an toàn trong dải định mức của van.

• Lựa chọn mác vật liệu chế tạo tối ưu: Xác định rõ khi nào cần dùng van inox chống ăn mòn và khi nào dùng carbon steel valve để chịu lực nén tốt nhất.

• Xác minh chính xác tiêu chuẩn kết nối mặt bích: Đảm bảo tiêu chuẩn bích của van khớp hoàn toàn với tiêu chuẩn mặt bích của đường ống hiện hữu (ANSI, DIN, JIS).

• Lựa chọn đúng cấu hình cô lập công nghệ: Hệ thống yêu cầu cấu hình Double Block and Bleed (DBB) hay cấu hình Double Isolation and Bleed (DIB)?

• Kiểm tra hệ thống chứng chỉ kỹ thuật quốc tế: Đảm bảo sản phẩm sở hữu đầy đủ chứng nhận chất lượng CO/CQ, chứng chỉ thử nghiệm chống cháy (Fire-safe certificate như API 607).

• Lựa chọn thương hiệu sản xuất uy tín: Đảm bảo năng lực cung ứng phụ kiện thay thế và chính sách bảo hành kỹ thuật chính hãng dài hạn.

Hướng dẫn lắp đặt và bảo trì double valve

Quy trình thi công và bảo dưỡng định kỳ đúng kỹ thuật là chìa khóa để kéo dài tuổi thọ vận hành cho hệ thống van kép:

1. Lắp đặt chính xác theo chiều hướng dòng chảy quy định: Quan sát kỹ hướng mũi tên đúc nổi trên thân van để đặt đúng vị trí thượng nguồn và hạ nguồn của lưu chất.

2. Tiến hành thử nghiệm rò rỉ (Leak Test) trước khi vận hành chính thức: Sau khi kết nối van vào đường ống, thực hiện test áp bằng nước hoặc khí nitơ để kiểm tra độ kín của các mối nối bích và gioăng làm kín.

3. Thực hiện kiểm tra và vận hành van xả (Bleed Valve) định kỳ: Thường xuyên mở van xả nhỏ để kiểm tra xem có lưu chất rò rỉ tích tụ trong khoang giữa hay không, giúp phát hiện sớm hư hỏng của đệm kín chính.

4. Tuyệt đối không vận hành vượt áp suất định mức: Luôn duy trì áp lực làm việc ổn định dưới ngưỡng áp suất cực đại ghi trên nhãn mác của nhà sản xuất.

5. Thực hiện vệ sinh và tra mỡ bôi trơn định kỳ cho trục van: Giữ cho cơ cấu truyền động ty van luôn mượt mà, ngăn ngừa hiện tượng bó kẹt cơ học do bụi bẩn ngoại cảnh.

Câu hỏi thường gặp về double valve (FAQ)

Bản chất cốt lõi của double valve là gì?

Đây là giải pháp thiết lập hệ thống van kép (sử dụng hai bề mặt đệm kín độc lập nối tiếp nhau) nhằm mục đích nâng cao tối đa năng lực cô lập dòng lưu chất và đảm bảo an toàn kỹ thuật tuyệt đối cho hệ thống đường ống công nghiệp chịu áp lực cao hoặc dẫn hóa chất độc hại.

Sự khác biệt lớn nhất giữa double valve và single valve là gì?

Khác biệt nằm ở hệ số an toàn và khả năng chống rò rỉ. Trong khi van đơn (single valve) chỉ phụ thuộc vào một bề mặt chặn duy nhất, dễ bị thất bại khi đệm kín bị mài mòn, thì van kép sở hữu hai hàng rào bảo vệ nối tiếp nhau kèm theo khoang xả áp trung gian, giúp kiểm chứng độ kín khít một cách chủ động.

Tại sao van chặn kép làm từ thép cacbon (Carbon Steel) lại được dùng nhiều trong dầu khí?

Các dòng carbon steel valve rất được ưa chuộng nhờ sở hữu độ bền kéo cơ học xuất sắc và năng lực chịu ứng suất nén va đập cực tốt ở áp suất cao. Khi kết hợp với cấu trúc van kép, vật liệu này mang lại giải pháp kỹ thuật tối ưu về cả chi phí vật tư lẫn độ an toàn cho các đường ống dẫn dầu thô và khí hóa lỏng.

Khi nào bắt buộc phải nâng cấp hệ thống lên dòng van Double Block and Bleed (DBB)?

Bạn bắt buộc phải chỉ định dòng van DBB khi vị trí công nghệ đó yêu cầu kỹ sư phải thường xuyên tháo dỡ thiết bị hạ nguồn (như đồng hồ đo áp, cảm biến lưu lượng) để hiệu chuẩn khi đường ống chính vẫn đang có dòng lưu chất áp lực cao chạy qua, hoặc khi môi chất là chất khí có nguy cơ cháy nổ cao.

Double valve giúp tăng độ an toàn và ổn định cho hệ thống công nghiệp

Việc ứng dụng giải pháp double valve vào các quy trình công nghệ trọng yếu chính là bước đi chiến lược giúp doanh nghiệp nâng tầm tiêu chuẩn an toàn kỹ thuật và tối ưu hóa hiệu quả kinh tế dài hạn. Nhờ cơ chế thiết lập hai lớp rào cản độc lập kết hợp cùng khoang xả áp kiểm chứng linh hoạt, hệ thống van kép giúp loại bỏ hoàn toàn các nguy cơ rò rỉ hóa chất độc hại, bảo vệ toàn diện cho đội ngũ nhân sự và các thiết bị đo lường đắt tiền phía sau. Đầu tư một cấu hình van chuẩn chính xác từ khâu bóc tách mác vật liệu, áp lực Class cho đến quy trình lắp đặt bài bản chính là giải pháp bền vững giúp nhà máy vận hành liên tục, giảm thiểu tối đa thời gian dừng máy ngoài kế hoạch và nâng cao năng lực cạnh tranh cho doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về double valve!
