Giải Pháp Chống Hồi Lưu: Vì Sao Hệ Thống Đường Ống Cần Non Return Swing Check Valve?

Vì sao hệ thống đường ống cần non return swing check valve?

Trong quy trình vận hành các hệ thống thủy lực, một trong những tình huống thực tế đáng ngại nhất là hiện tượng dòng lưu chất bị chảy ngược ngay khi máy bơm đột ngột dừng hoạt động. Lúc này, khối lượng nước khổng lồ nằm trên các trục ống đứng sẽ theo quán tính đổ dồn về nguồn, tạo nên một áp lực đảo chiều cực lớn. Tại các hệ thống điều hòa thông khí và sưởi ấm trung tâm (HVAC), hiện tượng này lập tức làm tiêu tán áp suất động năng, khiến mạng lưới mất áp và làm sụt giảm nghiêm trọng hiệu suất trao đổi nhiệt của toàn bộ tòa nhà.

Đáng lo ngại hơn, đối với các đường ống công nghiệp có lưu lượng luân chuyển lớn, sự đảo chiều đột ngột của dòng lưu chất sẽ kích hoạt hiện tượng va đập thủy lực (water hammer). Những xung lực áp suất này di chuyển với tốc độ âm thanh trong lòng ống, tạo ra những cú va đập cơ học trực tiếp vào thành vách và các góc cua. Nếu không được kiểm soát, dòng chảy ngược nguy hại này sẽ làm quay ngược cánh bơm gây cháy động cơ, phá hủy các thiết bị đo lường đắt tiền, tăng nguy cơ rò rỉ tại các mối nối mặt bích và khiến toàn bộ hệ thống hoạt động mất ổn định.

Để giải quyết triệt để bài toán rủi ro này, việc tích hợp non return swing check valve (van một chiều lá lật) vào mạng lưới đường ống là giải pháp bắt buộc. Thiết bị đóng vai trò như một chốt chặn cơ học tự động, chỉ cho phép môi chất di chuyển theo một chiều duy nhất và lập tức đóng sập khi dòng chảy có xu hướng hồi lưu. Việc ứng dụng đúng dòng swing check valve tiêu chuẩn không chỉ bảo vệ an toàn tuyệt đối cho cụm máy bơm trung tâm mà còn duy trì áp suất vận hành ổn định cho toàn bộ hạ tầng kỹ thuật của nhà máy.

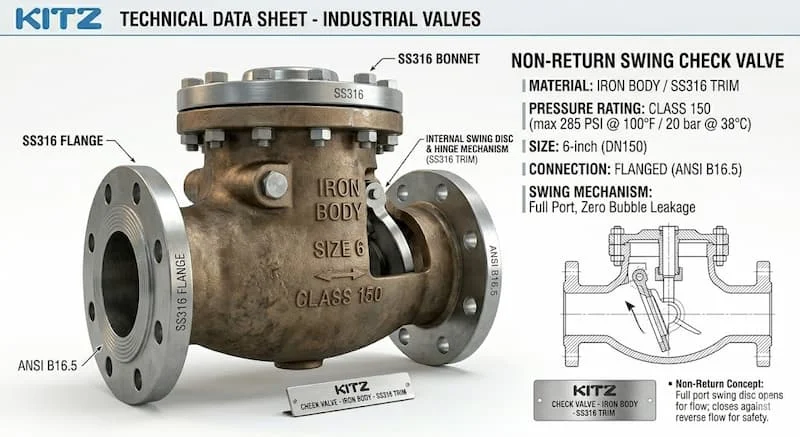

Non return swing check valve là gì?

Non return swing check valve là loại van một chiều sử dụng cơ chế lá lật để ngăn dòng lưu chất chảy ngược trong hệ thống đường ống. Đây là thiết bị vận hành tự động hoàn toàn, hoạt động dựa trên sự chênh lệch áp suất của dòng lưu chất và lực hấp dẫn tự nhiên mà không cần bất kỳ nguồn năng lượng kích hoạt nào từ bên ngoài như điện năng hay khí nén.

Về cấu trúc cơ khí cốt lõi, một chiếc van một chiều lá lật tiêu chuẩn được cấu thành từ 4 bộ phận chính:

• Thân van (Body): Vỏ bọc chịu lực bằng kim loại, thiết kế dạng vòm để tối ưu hóa không gian cho đĩa van chuyển động.

• Đĩa van (Disc): Một tấm kim loại phẳng hình tròn, đóng vai trò là cánh cửa chặn dòng lưu chất.

• Cơ cấu bản lề (Hinge/Pin): Trục định vị cố định đĩa van với thân van, cho phép đĩa van tự do lật lên hoặc hạ xuống.

• Ghế van làm kín (Seat): Vòng đệm cơ học nằm trên thân van, nơi đĩa van áp chặt vào để tạo độ kín tuyệt đối khi đóng.

Nguyên lý hoạt động của swing check valve

Nguyên lý vận hành của dòng van này dựa trên sự cân bằng lực cơ học giữa áp suất động năng của dòng lưu chất và trọng lực của đĩa van. Khi máy bơm hoạt động, áp lực của dòng chảy thuận hướng sẽ đẩy ngược đĩa van xoay quanh trục bản lề, mở toang cửa van để lưu chất đi qua. Khi máy bơm dừng, vận tốc dòng chảy giảm về bằng không, trọng lượng tự nhiên của đĩa van kết hợp với áp suất ngược (back pressure) của dòng lưu chất hồi lưu sẽ lập tức ép chặt đĩa van ngược trở lại ghế van, chặn đứng đường rút về của dòng nước.

Điểm cộng lớn nhất của kết cấu này là thiết kế dòng chảy toàn phần (full flow). Khi mở hoàn toàn, đĩa van được đẩy lên cao, nằm gần như song song với hướng dòng chảy, giúp lòng van không có vật cản gồ ghề. Nhờ ưu điểm hình học này, van một chiều lá lật có chỉ số tổn thất áp suất (pressure loss) ở mức rất thấp so với các dòng van một chiều dạng cối hay dạng lò xo. Thiết kế này đặc biệt phù hợp cho các đường ống có đường kính lớn, nơi yêu cầu lưu lượng luân chuyển tối đa.

Các loại non return swing check valve phổ biến

Tùy thuộc vào bản chất của môi chất vận hành và điều kiện áp suất, kỹ sư có thể lựa chọn các dòng pipeline check valve phù hợp dưới đây:

Cast iron swing check valve (Van lá lật thân gang)

Đây là dòng van phổ biến nhất trong hạ tầng kỹ thuật cơ điện dân dụng, hệ thống cấp thoát nước đô thị và mạng lưới HVAC. Thân gang đúc giúp tối ưu hóa chi phí đầu tư trong khi vẫn đảm bảo độ bền cơ học tốt ở môi trường nước sạch nhiệt độ thường.

Stainless steel swing check valve (Van lá lật thân inox)

Giải pháp tối ưu cho các nhà máy hóa chất, lọc dầu hoặc môi trường xử lý nước thải công nghiệp. Mác thép không gỉ (SS304, SS316) mang lại năng lực chống ăn mòn hóa học xuất sắc, ngăn ngừa hiện tượng oxy hóa bề mặt ghế van.

Brass swing check valve (Van lá lật đồng)

Dòng van kích thước nhỏ, kết nối ren, chuyên dụng cho các hệ thống plumbing dân dụng, đường ống cấp nước sạch hộ gia đình hoặc các mạng lưới đường ống phụ trợ có áp lực và lưu lượng thấp.

Flanged swing check valve (Van một chiều lá lật mặt bích)

Thiết kế kết nối bằng hai mặt bích tiêu chuẩn (JIS, ANSI, DIN), chuyên dùng cho các đường ống công nghiệp áp lực cao. Kết nối mặt bích mang lại cấu trúc liên kết vô cùng chắc chắn, chịu được các rung động cơ học lớn của hệ thống trục bơm chính.

Wafer swing check valve (Van một chiều lá lật dạng kẹp)

Dòng van sở hữu thiết kế siêu nhỏ gọn và trọng lượng rất nhẹ. Thân van mỏng như một chiếc đĩa, được lót kẹp trực tiếp giữa hai mặt bích của đường ống bằng các bu-lông dài xuyên suốt. Đây là vị cứu tinh cho các không gian lắp đặt chật hẹp, giúp giảm tải trọng lượng tổng thể cho toàn bộ giàn ống nâng đỡ.

Thông số kỹ thuật quan trọng của swing check valve

Việc bóc tách chính xác các thông số định danh của van một chiều là yếu tố quyết định để tránh các sự cố nứt vỡ, rò rỉ tại hiện trường:

• Kích thước định danh (Size): Trải dài từ dải nhỏ DN15 (ống phi 21mm) nối ren cho đến dải công nghiệp lớn DN600 (ống phi 630mm) nối bích.

• Áp lực làm việc (Pressure Class): Phổ biến ở các mức PN10, PN16 theo chuẩn châu Âu hoặc Class 150 theo tiêu chuẩn ASME của Mỹ.

• Nhiệt độ hoạt động cực hạn: Dao động từ -10 độ C đến hơn 200 độ C tùy thuộc vào vật liệu cấu thành thân van là gang, đồng hay inox.

• Kiểu kết nối hệ thống: Nối ren tiêu chuẩn (Threaded), nối mặt bích (Flanged), hoặc lắp kẹp dạng Wafer.

• Vật liệu đệm kín (Seat & Disc Material): Đệm kín mềm bằng cao su (EPDM, NBR) cho nước lạnh để đạt độ kín khít tuyệt đối; hoặc đệm kín kim loại-kim loại (Metal-to-Metal seat) bằng inox cho môi trường hơi nóng và hóa chất chịu nhiệt cao.

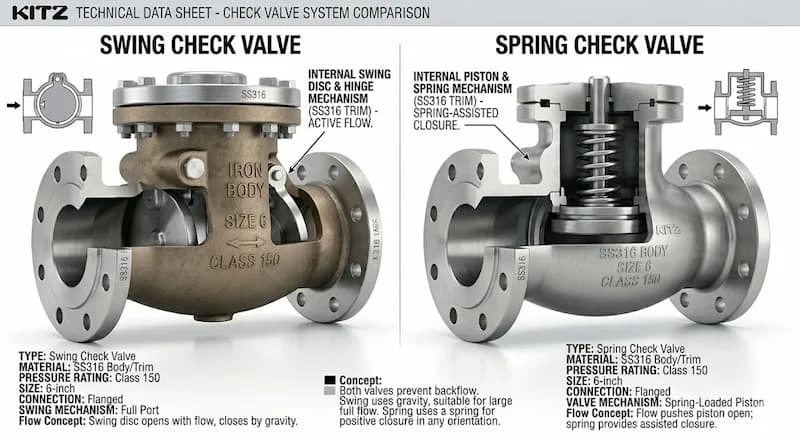

So sánh swing check valve và spring check valve

Để giúp các nhà thầu lựa chọn đúng chủng loại thiết bị cho từng vị trí công nghệ, hãy cùng phân tích bảng so sánh kỹ thuật dưới đây:

Khi nào nên chọn swing check valve? Bạn nên ưu tiên sử dụng van một chiều lá lật cho các hệ thống bơm lớn công nghiệp, đường ống cấp thoát nước đô thị, đường ống tự lưu. Tại các vị trí này, ưu điểm lòng van thông suốt giúp giảm tải tối đa công suất tiêu thụ điện của máy bơm nhờ triệt tiêu hiện tượng sụt áp dòng chảy.

Khi nào nên chọn spring check valve? Van một chiều lò xo là lựa chọn bắt buộc cho các đường ống đứng có dòng chảy đi từ trên xuống, hoặc các hệ thống bơm tăng áp cao tầng có tần suất ngắt mở liên tục, nơi nguy cơ búa nước luôn chực chờ phá hủy đường ống.

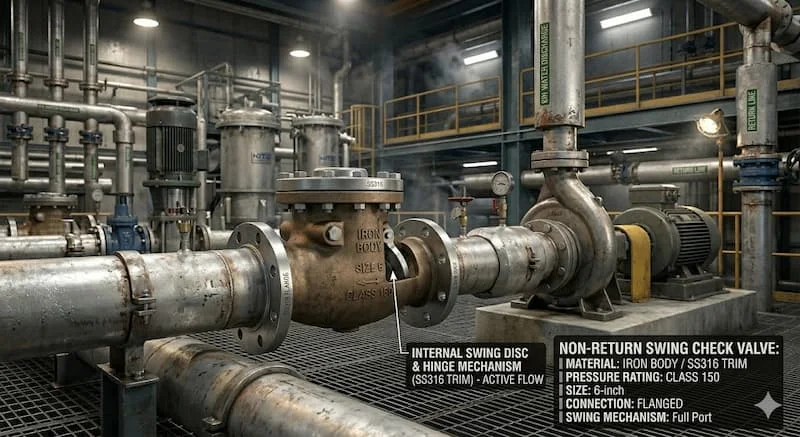

Vì sao non return swing check valve quan trọng với hệ thống bơm?

Trong một cụm trạm bơm tiêu chuẩn, chiếc van một chiều lá lật đóng vai trò như một lá chắn bảo vệ tuyến phòng thủ cuối cùng:

• Bảo vệ toàn diện máy bơm: Ngăn không cho khối lượng nước áp lực lớn đổ ngược về làm quay ngược bánh công tác (impeller) khi ngắt điện, tránh hiện tượng gãy trục bơm hoặc cháy cuộn dây động cơ.

• Giảm thiểu tối đa dòng hồi lưu thất thoát: Đảm bảo lượng nước đã được bơm lên bồn chứa hoặc tháp cao tầng không bị rút ngược trở lại bể hút, giữ nguyên công suất làm việc cho chu trình bơm kế tiếp.

• Duy trì áp suất mồi ổn định cho hệ thống: Giữ cho đường ống phía sau bơm luôn chứa đầy lưu chất, giúp máy bơm có thể lập tức hoạt động đạt áp suất thiết kế ở lần khởi động sau mà không cần tốn thời gian mồi lại nước.

• Gia tăng tuổi thọ vận hành cho toàn bộ thiết bị: Cách ly các xung lực cơ học nguy hại ra khỏi buồng bơm, giảm chi phí sửa chữa thay thế vòng bi, phớt làm kín cho chủ đầu tư.

Ứng dụng của non return swing check valve trong công nghiệp

Nhờ tính ứng dụng cao và vận hành bền bỉ, dòng van một chiều này là thành phần không thể thiếu trong nhiều hạ tầng:

• Hệ thống cấp thoát nước và trạm bơm thủy lợi: Lắp đặt tại đầu ra của các máy bơm ly tâm công suất lớn để điều phối dòng nước đi vào mạng lưới đường ống trục chính.

• Hệ thống điều hòa trung tâm HVAC & PCCC: Giữ áp suất cho đường ống dẫn nước cứu hỏa và hệ thống chiller, đảm bảo sẵn sàng xả nước áp lực cao khi có sự cố hỏa hoạn.

• Nhà máy xử lý nước thải và sản xuất hóa chất: Sử dụng các dòng van lá lật bằng inox hoặc nhựa chuyên dụng để luân chuyển dòng nước thải chứa tạp chất dạng sợi mà không lo bị tắc nghẽn lòng van.

• Hệ thống đường ống dẫn dầu và công nghiệp năng lượng: Kiểm soát hướng di chuyển của dòng dung môi, dầu thô trong dây chuyền chế biến.

Khi nào không nên dùng swing check valve? Bạn không được ứng dụng van lá lật cho các đường ống có dòng lưu chất chuyển động ngắt quãng liên tục với vận tốc quá cao, hoặc các đường ống đứng có chiều dòng chảy từ trên xuống (vì trọng lực sẽ giữ cho đĩa van luôn ở trạng thái mở, làm mất hoàn toàn chức năng chặn dòng).

Những sai lầm thường gặp khi sử dụng swing check valve

Để tránh các sự cố hỏng hóc phát sinh tại hiện trường, kỹ sư cần lưu ý các sai sót sau:

• Lắp đặt ngược chiều dòng chảy quy định: Đây là lỗi sơ đẳng nhưng vẫn xảy ra. Lắp ngược van sẽ khiến đĩa van bị dòng nước khóa chặt lại, chặn đứng toàn bộ dòng chảy thuận hướng của máy bơm.

• Cố tình lắp đứng cho dòng chảy đi xuống: Khi lắp trên ống đứng có dòng lưu chất đi xuống, đĩa van sẽ luôn bị hạ xuống do trọng lực, khiến dòng nước thoải mái chảy ngược mà van không thể đóng lại.

• Chọn size van bằng chính xác size đường ống một cách máy móc: Đôi khi, vận tốc dòng chảy thực tế quá thấp không đủ lực để đẩy mở hoàn toàn một chiếc đĩa van quá nặng. Việc đĩa van chỉ mở lơ lửng sẽ gây hiện tượng rung lắc (chattering), làm mòn nhanh trục bản lề.

• Bỏ qua các biện pháp chống va đập thủy lực (Water Hammer): Lắp van lá lật cỡ lớn ở hệ thống áp cao mà không trang bị thêm bầu tích áp hoặc van xả áp phụ trợ, dẫn đến tiếng ồn va đập lớn làm nứt vỡ thành ống.

Dấu hiệu van một chiều bị kẹt và nguyên nhân gây rung lắc

Khi van một chiều bị kẹt do rác, xỉ hàn bám vào trục bản lề, bạn sẽ thấy áp suất đường ống bị tụt nhanh khi dừng bơm, hoặc nghe thấy tiếng nước chảy ầm ầm ngược về bể hút. Hiện tượng đường ống bị rung lắc dữ dội kèm theo tiếng "bạch, bạch" phát ra từ thân van là dấu hiệu cho thấy dòng lưu chất đang bị xung đỉnh áp suất, đĩa van liên tục đập vào ghế van do chọn sai kích thước van quá lớn so với lưu lượng thực tế.

Checklist chọn non return swing check valve phù hợp

Hãy áp dụng bảng checklist kỹ thuật này trước khi tiến hành đặt hàng vật tư để đảm bảo tính chính xác:

• Xác định bản chất lưu chất: Môi chất là nước sạch, nước thải chứa cặn bẩn, hóa chất ăn mòn hay dầu khí?

• Kiểm tra thông số áp suất đỉnh tải: Đảm bảo áp suất của hệ thống không vượt quá định mức PN10, PN16 hay Class 150 của van.

• Lựa chọn mác vật liệu phù hợp: Khi nào dùng thân gang để tiết kiệm chi phí và khi nào dùng thân inox để chống ăn mòn?

• Xác định rõ phương án hướng lắp đặt: Vị trí lắp van là trên đường ống nằm ngang hay đường ống đứng dòng chảy đi lên?

• Đồng bộ tiêu chuẩn kết nối: Kiểm tra chuẩn mặt bích của van có khớp hoàn toàn với chuẩn bích của ống hiện tại không (JIS 10K, ANSI 150, DIN PN16).

• Đánh giá nguy cơ búa nước (Water Hammer): Nếu hệ thống có áp lực quá lớn, có cần cân nhắc chuyển sang dòng van một chiều lá lật có giảm chấn bằng thủy lực hoặc van lò xo không?

• Xác minh nguồn gốc xuất xứ: Sản phẩm từ thương hiệu uy tín, có đầy đủ giấy chứng nhận chất lượng CO/CQ và bảo hành chính hãng.

Hướng dẫn lắp đặt và bảo trì swing check valve

Việc tuân thủ quy trình thi công lắp đặt chuẩn chỉnh sẽ giúp van hoạt động ổn định trọn vòng đời thiết kế:

1. Lắp đặt chính xác theo chiều mũi tên (Flow Arrow): Quan sát kỹ mũi tên đúc nổi trên thân van để đảm bảo chiều mũi tên trùng với chiều dòng chảy thuận của máy bơm.

2. Tuân thủ khoảng cách lắp đặt an toàn: Tuyệt đối không lắp van một chiều quá gần đầu ra của máy bơm hoặc các đoạn co cút góc. Khoảng cách lắp đặt lý tưởng là cách các nguồn tạo dòng xoáy tối thiểu bằng 5 đến 10 lần đường kính ống để dòng chảy đi vào van được ổn định, tránh gây rung lắc đĩa van.

3. Lên lịch kiểm tra đĩa van định kỳ: Thực hiện tháo nắp van (bonnet) định kỳ 6 tháng một lần để kiểm tra độ rơ mài mòn của trục bản lề và tình trạng của đĩa lật.

4. Vệ sinh sạch sẽ bề mặt ghế van (Seat): Loại bỏ hoàn toàn cặn bẩn, cát đá bám ở vòng đệm làm kín để đảm bảo khi đĩa van hạ xuống đạt độ khít tuyệt đối, không bị rò rỉ rỉ rả.

5. Thực hiện chạy thử nghiệm không tải và có tải: Kiểm tra tiếng động phát ra từ van khi đóng mở để đảm bảo cơ chế lá lật chuyển động hoàn toàn mượt mà, không bị bó kẹt cơ học.

Câu hỏi thường gặp về non return swing check valve (FAQ)

Bản chất của non return swing check valve là gì?

Đây là dòng van một chiều vận hành tự động cơ học, sử dụng cấu trúc đĩa van dạng lá lật xoay quanh một trục bản lề cố định để cho phép dòng lưu chất di chuyển theo một chiều thuận duy nhất và tự động chặn đứng dòng chảy khi có hiện tượng hồi lưu ngược lại.

Van một chiều lá lật có thể lắp đặt theo phương thẳng đứng được không?

Van lá lật có thể lắp đứng được nhưng với một điều kiện duy nhất: hướng dòng chảy thuận của lưu chất phải đi từ dưới lên trên. Khi dòng bơm dừng, trọng lực kết hợp áp suất nước từ trên dồn xuống sẽ ép đĩa van đóng lại. Tuyệt đối không lắp van lá lật trên đường ống đứng có dòng chảy hướng từ trên xuống.

Tại sao hệ thống đường ống của tôi phát ra tiếng kêu lớn mỗi khi ngắt máy bơm?

Tiếng kêu lớn (thường là tiếng "văng" hoặc "búa đập") là biểu hiện của hiện tượng búa nước (water hammer). Do đĩa van một chiều lá lật đóng lại có một độ trễ cơ học nhất định, khối nước hồi lưu đã kịp hình thành vận tốc lớn và khi đĩa van đóng sập lại đột ngột, động năng của nước biến thành xung lực áp suất va đập mạnh vào thân van và thành ống tạo ra tiếng động lớn.

Nên ưu tiên chọn vật liệu đệm làm kín bằng cao su hay bằng kim loại?

Nếu hệ thống của bạn vận hành nguồn nước sạch, nước thải nhiệt độ thường dưới 60 độ C, bạn nên chọn đệm kín mềm bằng cao su (EPDM/NBR) để đạt độ kín tuyệt đối 100%. Nếu hệ thống dẫn lưu chất có nhiệt độ cao, hóa chất ăn mòn hoặc hơi nóng, bạn bắt buộc phải chọn dòng đệm kín kim loại (Metal-to-Metal) bằng inox chịu nhiệt để đảm bảo tuổi thọ.

Non return swing check valve giúp bảo vệ hệ thống đường ống hiệu quả hơn

Việc trang bị và lựa chọn đúng chủng loại non return swing check valve chính là giải pháp kỹ thuật cốt lõi giúp nâng cao hệ số an toàn và bảo vệ toàn diện cho mọi hệ thống đường ống công nghiệp hiện đại. Nhờ cơ chế vận hành tự động thông minh cùng ưu điểm thiết kế dòng chảy thông suốt, thiết bị giúp triệt tiêu hoàn toàn các rủi ro do dòng lưu chất chảy ngược gây ra, ngăn chặn thảm họa cháy hỏng động cơ bơm và bảo vệ các thiết bị đo lường đắt tiền trên hệ thống. Đầu tư một cấu hình check valve chuẩn chỉnh từ mác vật liệu gang, inox, thông số áp lực PN16 cho đến quy trình lắp đặt bài bản chính là giải pháp bền vững giúp chủ đầu tư tối ưu hóa chi phí vận hành, giảm thiểu thời gian dừng máy sửa chữa ngoài kế hoạch và duy trì sự ổn định lâu dài cho toàn bộ hạ tầng nhà máy.
