Giải Pháp Bền Bỉ Cho Hệ Thống Nhiệt Độ Cao: Vì Sao Nên Chọn High Temperature Ball Valve?

Vì sao hệ thống nhiệt độ cao cần high temperature ball valve?

Trong thực tế vận hành tại các nhà máy công nghiệp, hệ thống đường ống dẫn hơi nóng (steam) hay dầu truyền nhiệt (thermal oil) luôn là những khu vực có điều kiện làm việc khắc nghiệt nhất. Một tình huống rất phổ biến tại nhiều đơn vị là việc sử dụng van bi thông thường cho các đường ống này nhanh chóng dẫn đến hiện tượng rò rỉ lưu chất chỉ sau một thời gian ngắn. Nguyên nhân là do mức nhiệt lượng tích tụ liên tục làm thiêu cháy, biến dạng các vòng đệm (seat) bằng nhựa mềm, khiến van mất hoàn toàn khả năng làm kín. Khi van bi chịu nhiệt độ cao không được ứng dụng đúng chỗ, hậu quả để lại vô cùng nghiêm trọng: lưu chất áp lực cao rò rỉ ra môi trường gây thất thoát năng lượng phi mã, làm sụt giảm áp suất vận hành của toàn hệ thống và đặt nhà máy vào tình trạng mất an toàn lao động nghiêm trọng do nguy cơ cháy nổ, bỏng nhiệt.

Chính vì vậy, các nhà quản lý kỹ thuật luôn cần một dòng industrial ball valve chuyên dụng, có khả năng đứng vững trước các cú sốc nhiệt và áp suất cực hạn. Để giải quyết triệt để bài toán này, sự xuất hiện của dòng van bi chịu nhiệt độ cao (high temperature ball valve) là giải pháp bắt buộc. Được thiết kế với cấu trúc cơ khí đặc chủng và vật liệu bền bỉ, loại van này giúp duy trì độ kín khít cơ học tuyệt đối, bảo vệ toàn vẹn đường ống và tối ưu hóa chi phí bảo trì cho doanh nghiệp. Đặc biệt trong các hệ thống phân phối năng lượng, việc lựa chọn một chiếc steam ball valve chuẩn chủng loại chính là yếu tố cốt lõi để đảm bảo dòng lưu chất được kiểm soát dứt khoát, an toàn từ thượng nguồn đến hạ nguồn.

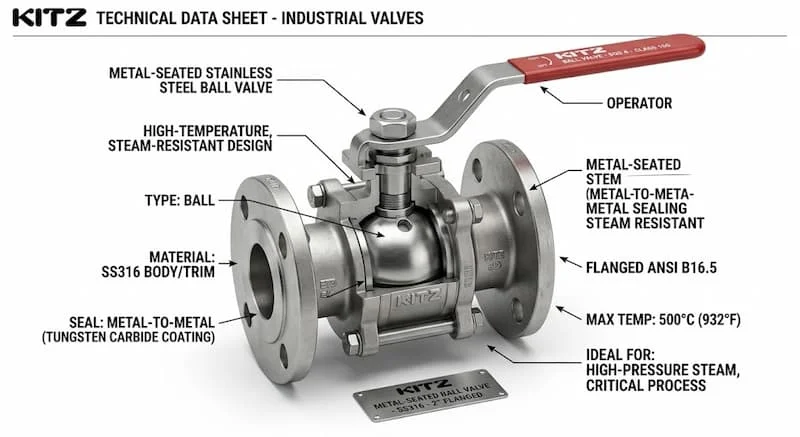

High temperature ball valve là gì?

High temperature ball valve là loại van bi công nghiệp được thiết kế để hoạt động ổn định trong môi trường nhiệt độ cao như hơi nóng, dầu nóng và hóa chất. Khác với các dòng van dân dụng thông thường, dòng high temperature ball valve này sở hữu cấu trúc phôi dày dặn, được chế tạo từ các hợp kim có độ bền cơ tính vượt trội nhằm chống lại hiện tượng giãn nở nhiệt và ăn mòn cơ học.

Nhiệm vụ nền tảng của thiết bị trong hệ thống là thực hiện đóng hoặc mở dòng lưu chất một cách nhanh chóng, đồng thời duy trì độ kín khít tuyệt đối ngay cả khi mức nhiệt độ của môi chất vượt qua ngưỡng chịu đựng của các vật liệu đàn hồi thông thường. Cấu trúc cơ khí cốt lõi của một chiếc van bi chịu nhiệt bao gồm 5 thành phần chính hoạt động đồng bộ:

• Thân van (Body): Lớp vỏ bọc chịu lực chính, thường cấu tạo từ thép đúc hoặc inox dày.

• Bi van (Ball): Khối cầu kim loại được khoét lỗ xuyên tâm, đóng vai trò chặn hoặc mở dòng.

• Ty van (Stem): Trục truyền động cơ học kết nối từ bộ điều khiển đến bi van.

• Ghế van (Seat): Vòng đệm ôm sát bi van để làm kín, thường là vật liệu chịu nhiệt cao hoặc kim loại.

• Bộ truyền động (Actuator/Handwheel): Tay gạt hoặc bộ điều khiển khí nén/điện giúp người vận hành kiểm soát thiết bị.

Nguyên lý hoạt động của high temperature ball valve

Thiết bị vận hành dựa trên cơ chế xoay một phần tư (quarter-turn), nghĩa là bi van chỉ cần xoay một góc đúng 90° để chuyển trạng thái từ đóng hoàn toàn sang mở hoàn toàn. Tùy thuộc vào yêu cầu lưu lượng của đường ống, thiết kế lòng van có thể ở dạng full port (lỗ khoét của bi bằng đường kính ống, giúp lưu thông tối đa) hoặc reduced port (lỗ khoét thu nhỏ hơn đường kính ống để tiết kiệm chi phí và điều tốc nhẹ). Trong chu trình này, vai trò của seat chịu nhiệt là tối quan trọng, nó phải luôn duy trì lực ép cơ học liên tục lên bề mặt bi van để ngăn dòng chảy không bị rò rỉ qua các kẽ hở vi mô.

Các loại high temperature ball valve phổ biến

Để đáp ứng các bài toán công nghệ khác nhau, phân khúc thiết bị này được chia thành nhiều chủng loại cấu trúc cơ khí đặc trưng:

Metal seated ball valve

Đây là dòng van tối cao cho môi trường nhiệt độ siêu cao và lưu chất có tính mài mòn. Cả bi van và ghế van đều được làm bằng kim loại, bề mặt tiếp xúc được phủ các lớp hợp kim siêu cứng như Stellite hoặc Tungsten Carbide. Thiết bị này là lựa chọn bắt buộc cho các đường steam line áp lực lớn và ngành lọc hóa dầu.

Stainless steel ball valve

Được chế tạo từ các mác thép không gỉ cao cấp như SUS304 hoặc SUS316. Dòng van này mang lại khả năng chống ăn mòn hóa học xuất sắc, ngăn ngừa hiện tượng oxy hóa bề mặt ở nhiệt độ cao, chuyên dụng cho ngành hóa chất, dược phẩm và thực phẩm.

Trunnion mounted ball valve

Thiết kế này cố định bi van bằng một trục chốt ở phía dưới (trunnion), đĩa van chịu áp lực sẽ truyền lực trực tiếp xuống thân van thay vì ép lên ghế van. Cấu trúc này vô cùng tối ưu cho các hệ thống có áp lực cực lớn và kích thước đường ống lớn, giúp giảm thiểu đáng kể mô-men xoắn khi đóng mở.

Floating ball valve

Trái ngược với Trunnion, bi van trong thiết kế tự do (floating) sẽ hơi dịch chuyển về phía hạ nguồn dưới áp lực của dòng lưu chất để ép chặt vào ghế van phía đối diện, tạo ra độ kín khít rất cao. Đây là thiết kế phổ biến, kinh tế cho các đường ống kích cỡ vừa và nhỏ.

Three-piece high temp ball valve

Thân van được cấu thành từ 3 phần tách biệt, liên kết với nhau bằng các bu-lông cường độ cao. Thiết kế này mang lại lợi thế tuyệt đối về mặt bảo trì: kỹ sư có thể dễ dàng tháo phần thân giữa để thay thế seat hoặc ball mà không cần phải cắt hay dỡ bỏ toàn bộ hai đầu mặt bích ra khỏi đường ống.

Vật liệu và thông số kỹ thuật quan trọng

Việc lựa chọn đúng thông số vật liệu cấu thành là yếu tố quyết định độ sống còn của thiết bị trên hệ thống đường ống:

• Vật liệu thân van: Phổ biến nhất là Thép carbon (WCB, A105) có khả năng chịu lực xung kích tốt, và Thép không gỉ (Inox 304, Inox 316) với năng lực kháng axit, chống rỉ sét ngoại cảnh xuất sắc.

• Vật liệu ghế van (Seat material):

  • PTFE: Nhựa teflon tiêu chuẩn, chịu nhiệt tối đa khoảng 180°C.

  • Reinforced PTFE (RPTFE): Thêm sợi thủy tinh hoặc carbon, nâng giới hạn chịu nhiệt lên khoảng 250°C.

  • Metal seat: Hợp kim kim loại chịu nhiệt, phá vỡ giới hạn trên, chịu được mức nhiệt từ 400°C cho đến hơn 600°C.

• Cấp áp suất (Pressure Class): Phân định nghiêm ngặt theo các tiêu chuẩn quốc tế như Class 150, Class 300, hay Class 600 tùy thuộc vào áp suất động năng của dòng lưu chất.

Trong kỹ thuật vận hành, nhiệt độ và áp suất luôn có mối tương quan tỷ lệ nghịch chặt chẽ. Khi nhiệt độ của lưu chất tăng cao vượt ngưỡng, giới hạn chịu áp thực tế của phôi kim loại sẽ tự động giảm xuống so với thông số định danh ban đầu. Do đó, nếu chọn sai áp lực Class hoặc không tính toán mức suy giảm áp suất theo nhiệt độ, ứng suất cơ học sẽ xé rách cấu trúc van. Tương tự, nếu lắp nhầm một chiếc van chuẩn mặt bích DIN vào đường ống mặt bích chuẩn JIS, các tâm lỗ bu-lông sẽ bị lệch hoàn toàn, không thể siết chặt và gây rò rỉ nghiêm trọng tại điểm liên kết.

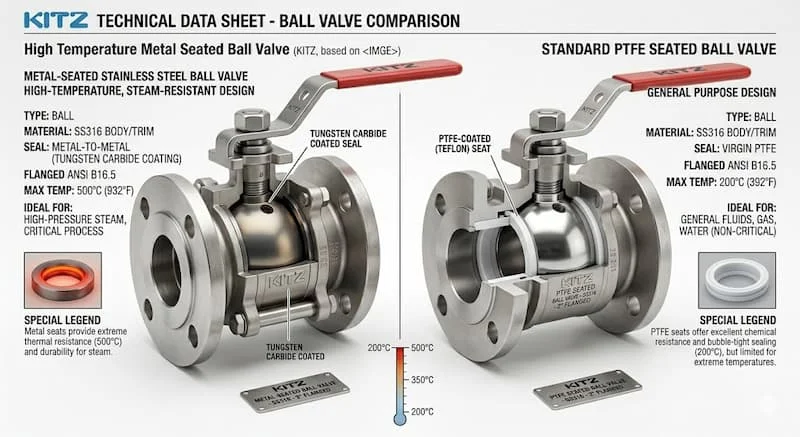

So sánh high temperature ball valve và van thông thường

Sự khác biệt bản chất giữa dòng van chịu nhiệt chuyên dụng và dòng van tiêu chuẩn được thể hiện rõ qua bảng đối chiếu kỹ thuật sau:

Khi nào cần van chịu nhiệt chuyên dụng? Câu trả lời là tại bất kỳ vị trí nào có sự xuất hiện của dòng steam pipeline valve hoặc các hệ thống gia nhiệt công nghiệp. Một hệ thống đường ống dẫn hơi (steam line) bắt buộc phải sử dụng van đặc biệt vì hơi nước mang theo động năng lớn kèm nhiệt lượng liên tục, sẵn sàng phá hủy các cấu trúc seal mềm.

Nhiều đơn vị vì muốn tiết kiệm chi phí ban đầu đã cố tình sử dụng van thường cho đường dầu nóng (thermal oil), đây là một sai lầm chết người. Dầu nóng không chỉ có nhiệt độ cao mà còn có tính thẩm thấu mạnh; khi seat thông thường bị biến dạng do nhiệt, dầu sẽ rò rỉ ra ngoài bọc ôn, gặp nhiệt độ cao có thể tự bốc cháy, gây ra những vụ hỏa hoạn nhà xưởng thảm khốc.

Vì sao sealing là yếu tố quan trọng nhất?

Trong công nghệ chế tạo van bi, năng lực làm kín (sealing) chính là thước đo chất lượng của sản phẩm. Khi vận hành ở dải nhiệt độ cao, hiện tượng giãn nở nhiệt liên tục diễn ra trên mọi chi tiết máy. Thân van, bi van và ghế van đều có hệ số giãn nở khác nhau. Nếu hệ thống sealing không được tính toán thông minh, sự thay đổi kích thước hình học này sẽ tạo ra các khe hở vi mô tại bề mặt tiếp xúc, gây ra lỗi rò rỉ nghiêm trọng ở nhiệt độ cao.

Sự khác biệt giữa soft seat (ghế van mềm) và metal seat (ghế van kim loại) nằm ở khả năng bảo toàn cấu trúc dưới áp lực nén nhiệt. Soft seat có ưu điểm là tạo độ kín tuyệt đối cấp độ Class VI ở nhiệt độ thường nhờ tính đàn hồi, nhưng lại hoàn toàn bất lực trước nhiệt độ lớn. Ngược lại, metal seat dù đòi hỏi công nghệ mài cơ khí chính xác siêu cao để đạt độ khít, nhưng nó lại là tấm khiên duy nhất không bị biến tính khi nhiệt độ tăng cao. Nếu hệ thống sealing bị hỏng, áp suất lưu chất sẽ rò rỉ qua cổ van, phá hủy ty van và làm giảm tuổi thọ vận hành của toàn bộ hạ tầng kỹ thuật xung quanh.

Ứng dụng của high temperature ball valve

Nhờ độ tin cậy cơ học tối đa, dòng van bi chịu nhiệt độ cao này là lựa chọn xương sống cho nhiều ngành công nghiệp nặng:

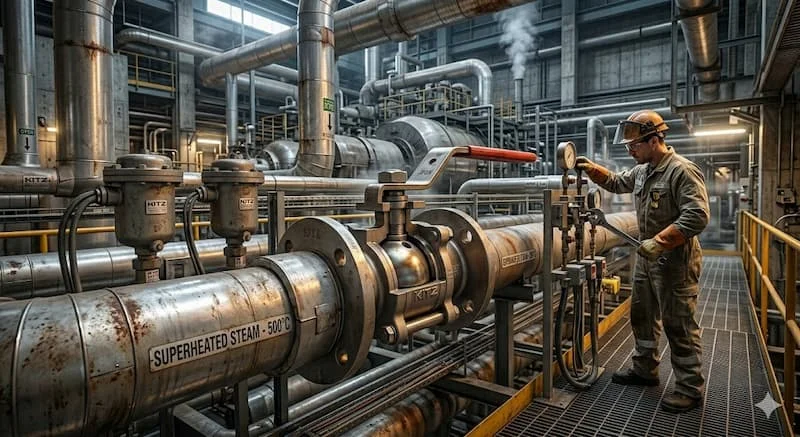

• Hệ thống hơi nước công nghiệp (Steam system): Làm nhiệm vụ cô lập và điều tiết dòng hơi quá nhiệt từ lò hơi đến các thiết bị công nghệ.

• Hệ thống dầu truyền nhiệt (Thermal oil system): Kiểm soát dòng dầu nóng lưu thông trong các chu trình sấy, nhuộm, và gia nhiệt bồn chứa.

• Nhà máy điện và Lọc hóa dầu: Xử lý các dòng lưu chất hydrocacbon và khí hóa lỏng ở điều kiện áp suất và nhiệt độ cao nguy hiểm.

• Hệ thống lò đốt (Furnace) và Lò hơi (Boiler): Kiểm soát trực tiếp các đường xả đáy, đường cấp nhiên liệu chịu nhiệt cao kề cận buồng đốt.

Xem thêm về các loại van: van bướm, van cầu, van cổng,….

Những sai lầm thường gặp khi chọn high temperature ball valve

Quá trình lựa chọn vật tư công nghiệp nếu thiếu đi sự thấu hiểu về bản chất cơ khí sẽ dẫn đến những lỗi hệ thống nghiêm trọng:

• Sử dụng nhựa PTFE cho dải nhiệt quá cao: Nghĩ rằng Teflon là chất liệu chịu nhiệt tốt nên ứng dụng cho hệ thống 300°C, dẫn đến hiện tượng seat van bị chảy lỏng hoàn toàn.

• Chọn sai Pressure Class: Chỉ quan tâm đến nhiệt độ mà quên mất rằng áp suất hệ thống vượt quá khả năng chịu đựng của Class 150, gây nứt vỡ thân van khi test áp.

• Không tính toán đến dung sai giãn nở nhiệt (Thermal expansion): Mua van có khe hở cơ khí quá khít, dẫn đến việc van hoạt động bình thường ở nhiệt độ phòng nhưng khi đưa dòng dầu nóng vào thì bi van phình to, gây kẹt cứng hoàn toàn không thể vặn nổi tay gạt.

• Bỏ qua tiêu chuẩn sealing quốc tế: Lựa chọn các dòng van trôi nổi không rõ cấp độ rò rỉ (như API 598 hoặc ANSI/FCI 70-2), dẫn đến tình trạng van vẫn bị rò rỉ rỉ rả bên trong lòng ống dù đã đóng chặt.

Gợi ý nhận biết hư hỏng lâm sàng

Một trong những dấu hiệu điển hình của seat bị hỏng nhiệt là tay gạt van đột nhiên trở nên nhẹ bẫng do lớp nhựa đệm bên trong đã bị co ngót hoặc chảy mất, không còn lực ma sát ôm sát vào bi van. Ngược lại, nếu nguyên nhân van bị kẹt cứng khi nhiệt độ tăng cao, đó là do sự giãn nở nhiệt của bi van đang đè chặt lên ghế van mà không có cơ chế lò xo đĩa bù áp, cấu trúc ty van có thể bị xoắn gãy nếu người vận hành cố tình dùng lực cưỡng bức để bẻ tay công.

Checklist chọn high temperature ball valve phù hợp

Hãy sử dụng bảng checklist kỹ thuật nghiêm ngặt này trước khi tiến hành ký duyệt đơn hàng vật tư cho công trình:

• Xác định nhiệt độ vận hành tối đa và liên tục: Đảm bảo mức nhiệt thực tế nằm trong dải an toàn của vật liệu làm seat và thân van.

• Kiểm tra áp suất làm việc đỉnh của hệ thống: Lựa chọn đúng cấp áp lực tương thích (Class 150, Class 300 hoặc các tiêu chuẩn PN tương đương).

• Chọn vật liệu Seat dựa trên biểu đồ nhiệt: Quyết định chính xác khi nào dùng RPTFE và khi nào bắt buộc phải nâng cấp lên Metal Seat.

• Phân tích đặc tính lý hóa của lưu chất: Kiểm tra xem môi chất có tính ăn mòn hóa học cao hay có chứa các hạt cặn rắn gây mài mòn hay không.

• Lựa chọn kiểu kết nối cơ học đồng bộ: Xác định hệ thống yêu cầu nối ren, nối hàn giáp mối (Butt-weld) hay kết nối mặt bích.

• Xác định đúng tiêu chuẩn kỹ thuật mặt bích: Đảm bảo đồng bộ tuyệt đối theo các tiêu chuẩn quốc tế ANSI, JIS, hoặc DIN để không bị lệch tâm lỗ bu-lông.

• Lựa chọn thương hiệu và nhà cung cấp uy tín: Sản phẩm phải có đầy đủ chứng chỉ chất lượng CO/CQ, đạt tiêu chuẩn thử nghiệm chống cháy (Fire-safe) và có chính sách bảo hành rõ ràng.

Hướng dẫn lắp đặt và bảo trì van bi chịu nhiệt

Quy trình thi công chuẩn xác và bảo dưỡng định kỳ là chìa khóa vàng để kéo dài tuổi thọ cho các thiết bị van chịu nhiệt:

1. Lắp đặt tuân thủ nghiêm ngặt hướng dòng chảy: Quan sát dấu mũi tên đúc nổi trên thân van để đặt đúng chiều thượng nguồn và hạ nguồn của lưu chất.

2. Không vận hành vượt quá các thông số nhiệt độ thiết kế: Tuyệt đối không cho van hoạt động ở mức nhiệt độ vượt ngưỡng khuyến cáo của nhà sản xuất, dù chỉ là trong thời gian ngắn.

3. Thực hiện kiểm tra rò rỉ (leakage) định kỳ: Lên lịch kiểm tra trực quan tại các vị trí cổ van, gioăng mặt bích để phát hiện sớm các dấu hiệu rò rỉ vi mô.

4. Bảo trì hệ thống sealing và siết lại cổ van đúng cách: Khi vận hành ở nhiệt độ cao, các vòng đệm cổ có thể bị nới lỏng nhẹ do chu kỳ co giãn nhiệt, cần siết nhẹ lại đai ốc cổ van (packing gland) theo đúng lực khuyến cáo.

5. Kiểm tra ứng suất nhiệt (Thermal stress) trên đường ống: Đảm bảo đường ống có các khớp nối giãn nở thích hợp để áp lực co giãn của toàn bộ tuyến ống không đè nặng, làm biến dạng cấu trúc hình học của thân van.

Câu hỏi thường gặp về high temperature ball valve (FAQ)

High temperature ball valve chịu được bao nhiêu độ?

Mức chịu nhiệt của van phụ thuộc hoàn toàn vào cấu trúc vật liệu và ghế van. Các dòng van sử dụng seat nhựa gia cường RPTFE chịu được khoảng 250°C, trong khi các dòng van đặc chủng sử dụng metal seat cao cấp có thể vận hành bền bỉ ở mức nhiệt trên 400°C, thậm chí đạt tới 600°C trong các ứng dụng đặc biệt.

Nhựa PTFE có dùng cho môi trường nhiệt độ cao được không?

Nhựa PTFE thông thường chỉ có khả năng chịu nhiệt ổn định ở mức dưới 180°C. Khi đưa vào môi trường có nhiệt độ vượt quá ngưỡng này, nhựa teflon sẽ bị mềm hóa, biến dạng và mất khả năng làm kín. Do đó, đối với dải nhiệt độ cao hơn, bạn bắt buộc phải chuyển sang dùng RPTFE hoặc ghế van bằng kim loại.

Van bi chịu nhiệt có dùng được cho hệ thống steam (hơi nước) không?

Hoàn toàn được. Đây là một trong những ứng dụng phổ biến và quan trọng nhất của dòng van này. Trong các đường ống hơi, thiết bị đóng vai trò như một steam pipeline valve đáng tin cậy, giúp chặn dòng hơi áp lực cao một cách dứt khoát mà không lo sợ rủi ro rò rỉ hay biến dạng nhiệt.

Vì sao dòng metal seated ball valve lại có giá thành đắt hơn?

Bởi vì để chế tạo ra một chiếc van ghế kim loại, nhà sản xuất phải áp dụng các công nghệ luyện kim vô cùng phức tạp, sử dụng các mác hợp kim đặc chủng và thực hiện quy trình mài bóng bề mặt bi và ghế van (lapping) đạt độ chính xác đến mức vi-crông để đảm bảo hai bề mặt kim loại ép chặt vào nhau mà không bị hở.

Tôi nên chọn vật liệu thân van là inox 304 hay inox 316 cho hệ thống nhiệt cao?

Nếu hệ thống chỉ thuần túy là nhiệt độ cao và nước sạch hoặc hơi nước thông thường, inox 304 là đã đủ đáp ứng yêu cầu kỹ thuật. Tuy nhiên, nếu môi trường vận hành có sự xuất hiện của các hóa chất xâm thực, axit hoặc muối clorua, bạn bắt buộc phải chọn inox 316 vì hàm lượng Molypden trong inox 316 mang lại khả năng chống ăn mòn lỗ và ăn mòn kẽ hở vượt trội hơn hẳn.

High temperature ball valve giúp hệ thống nhiệt độ cao vận hành ổn định hơn

Tóm lại, việc ứng dụng dòng van bi chịu nhiệt độ cao (high temperature ball valve) là giải pháp nền tảng và mang tính chiến lược để đảm bảo an toàn vận hành cho mọi hệ thống đường ống công nghiệp nặng. Nhờ năng lực chịu đựng xuất sắc trước những cú sốc nhiệt cực hạn, khả năng duy trì độ kín khít tuyệt đối cấu trúc cơ học và sự đa dạng của các dòng vật liệu từ inox cho đến ghế kim loại, thiết bị này giúp triệt tiêu hoàn toàn các rủi ro rò rỉ nguy hiểm tại các đường dẫn hơi nóng hay hệ thống dầu truyền nhiệt. Đầu tư đúng chủng loại van chịu nhiệt chất lượng cao ngay từ ban đầu không chỉ giúp doanh nghiệp bảo vệ hạ tầng kỹ thuật, ngăn ngừa các sự cố dừng máy ngoài kế hoạch mà còn mang lại hiệu quả kinh tế bền vững thông qua việc tối ưu hóa chi phí năng lượng và bảo trì dài hạn.
