Hướng Dẫn Kỹ Thuật: Hiểu Đúng Thuật Ngữ GV Valve Để Tối Ưu Hệ Thống Đường Ống Công Nghiệp

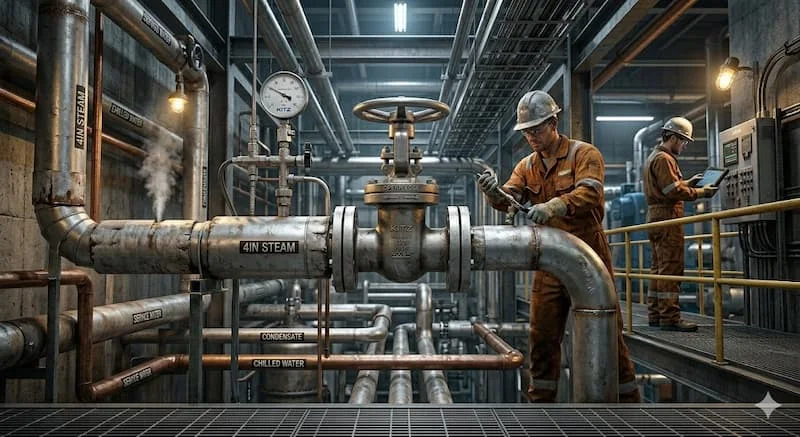

Vì sao GV valve được sử dụng phổ biến trong công nghiệp?

Trong bất kỳ nhà máy sản xuất hay công trình cơ điện nào, mạng lưới đường ống cũng được ví như huyết mạch dòng chảy. Để toàn bộ hệ thống này vận hành ổn định, kỹ sư bắt buộc phải trang bị các thiết bị đóng mở có độ tin cậy cao. Tại các nhà máy nhiệt điện, lò hơi hay xưởng lọc hóa dầu, thiết bị kiểm soát dòng chảy còn phải chịu đựng áp lực cơ học khổng lồ và mức nhiệt độ cực hạn. Ngay cả trong các dự án cơ điện tòa nhà (HVAC), yêu cầu về một dòng van có độ kín tốt, ngăn chặn tuyệt đối hiện tượng thất thoát năng lượng luôn là ưu tiên số một.

Tuy nhiên, rủi ro vận hành thường xảy ra khi người mua hàng hoặc kỹ sư hiện trường không nắm vững bản chất thiết bị. Việc chọn sai loại van không chỉ gây rò rỉ môi chất nguy hiểm ra môi trường mà còn làm sụt giảm nghiêm trọng hiệu suất làm việc của toàn bộ dây chuyền. Một trong những sai lầm kinh điển nhất trong ngành lưu chất là sự nhầm lẫn giữa van cổng (gate valve) và van cầu (globe valve). Sự mập mờ trong cách gọi tên, ký hiệu mã vật tư rất dễ dẫn đến việc đặt sai vị trí van, làm gián đoạn sản xuất và tốn kém hàng trăm triệu đồng chi phí khắc phục.

Để giải quyết triệt để bài toán này, việc chuẩn hóa cách hiểu về thuật ngữ gv van là bước đi tiên quyết. Khi thấu hiểu tường tận cấu trúc, nguyên lý và dải ứng dụng đặc thù của nhóm van này, bạn sẽ dễ dàng lựa chọn đúng thiết bị tối ưu cho từng vị trí. Việc ứng dụng đúng dòng industrial valve tiêu chuẩn không chỉ giúp bảo vệ các thiết bị đo lường đắt tiền phía sau mà còn giúp doanh nghiệp tiết kiệm tối đa chi phí đầu tư ban đầu và ngân sách bảo trì dài hạn.

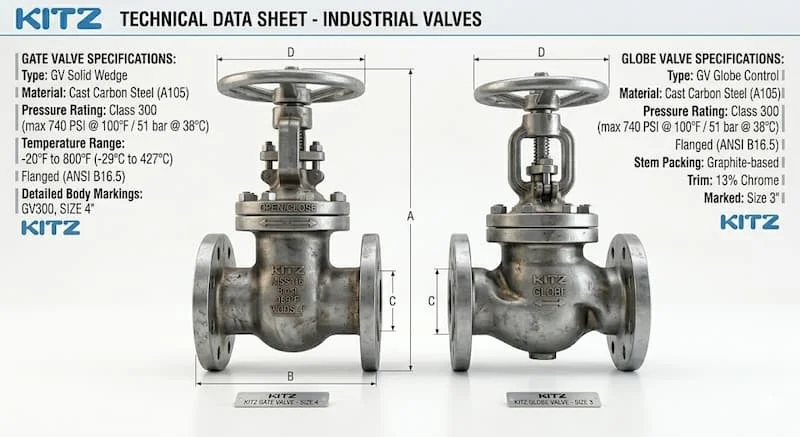

GV valve là gì?

GV valve thường là thuật ngữ viết tắt dùng cho gate valve hoặc globe valve trong hệ thống đường ống công nghiệp để kiểm soát dòng lưu chất. Trong ký hiệu bản vẽ kỹ thuật đường ống (P&ID) hoặc danh mục vật tư thiết kế của nhiều dự án lớn, "GV" đóng vai trò là mã phân loại định danh để chỉ nhóm van vận hành bằng trục tịnh tiến.

Tùy thuộc vào ngữ cảnh kỹ thuật đặc thù của từng sơ đồ công nghệ, thuật ngữ này sẽ đại diện cho một trong hai chủng loại van cốt lõi:

• Gate Valve (Van cổng / Van cửa): Dòng van chuyên dụng cho nhiệm vụ cô lập hệ thống, thực hiện chu trình đóng hoặc mở dòng chảy một cách hoàn toàn.

• Globe Valve (Van cầu / Van hơi): Dòng van chuyên dụng cho nhiệm vụ điều tiết, kiểm soát chính xác lưu lượng hoặc áp suất của dòng môi chất đi qua lòng van.

Cấu tạo cơ bản của một thiết bị thuộc nhóm van này bao gồm các thành phần cơ khí chính xác:

• Thân van (Body): Vỏ bọc chịu lực chính, bảo vệ các chi tiết chuyển động bên trong.

• Đĩa van (Disc/Gate): Bộ phận trực tiếp chặn cắt hoặc tiết lưu dòng chảy.

• Ty van (Stem): Trục truyền động kết nối từ bộ phận điều khiển xuống đĩa van.

• Vòng đệm làm kín (Seat): Bề mặt tiếp xúc giúp lòng van đạt độ kín khít tuyệt đối khi đóng.

• Bộ phận truyền động: Có thể là tay quay vô lăng truyền thống hoặc bộ điều khiển tự động (actuator) bằng điện, khí nén.

Nguyên lý hoạt động của GV valve

Cơ chế vận hành chung của nhóm van này dựa trên chuyển động tịnh tiến lên xuống của trục ty van theo phương vuông góc hoặc song song với đĩa chặn. Khi người vận hành tác động lực cơ học vào tay quay hoặc kích hoạt bộ điều khiển, ty van sẽ di chuyển, kéo theo đĩa van dịch chuyển ra khỏi hoặc tiến vào vị trí ghế van để thay đổi trạng thái của dòng lưu chất.

Tuy nhiên, cấu trúc hình học bên trong của hai dòng van này tạo nên sự khác biệt hoàn toàn về đặc tính động học dòng chảy:

Tại sao gate valve ít tổn thất áp suất và khi nào không nên dùng?

Van cổng vận hành bằng cách nâng hạ một đĩa van dạng vách ngăn thẳng đứng. Khi van mở hoàn toàn, đĩa van được kéo lên nằm tách biệt hoàn toàn trong nắp van, lòng van trở thành một đường ống thẳng đồng đường kính dạng full bore. Chính vì vậy, dòng lưu chất đi qua van cổng không gặp bất kỳ vật cản nào, giúp chỉ số tổn thất áp suất (pressure drop) giảm xuống mức tối thiểu.

Tuy nhiên, bạn tuyệt đối không được dùng gate valve để điều tiết lưu lượng. Nếu mở van cổng ở trạng thái bán phần, dòng lưu chất tốc độ cao sẽ tạo ra các vùng xoáy áp suất cực mạnh, liên tục va đập gây hiện tượng rung lắc, mài mòn đĩa van và phá hủy bề mặt seat làm kín chỉ sau thời gian ngắn.

Vì sao globe valve điều tiết lưu lượng ưu việt hơn?

Khác với van cổng, thân van cầu có cấu trúc vách ngăn dạng hình chữ S hoặc dấu ngã bên trong. Dòng lưu chất khi đi vào van bắt buộc phải chuyển hướng đi vòng lên qua cửa van. Đĩa van cầu dạng nút chai hoặc hình nón sẽ di chuyển tịnh tiến dọc theo hướng dòng chảy, cho phép khoảng cách giữa đĩa van và ghế van được tinh chỉnh cực kỳ chính xác.

Khoảng cách này thay đổi tuyến tính với số vòng quay của tay gạt, mang lại năng lực tiết lưu, kiểm soát lưu lượng vô cùng mịn màng và ổn định. Đổi lại, do dòng chảy phải đổi hướng liên tục bên trong thân van, van cầu luôn có chỉ số tổn thất áp suất và cản trở dòng chảy cao hơn van cổng.

Các loại GV valve phổ biến hiện nay

Dựa trên kết cấu cơ khí và phương thức vận hành, phân khúc van này được chia thành các chủng loại tiêu chuẩn sau:

Gate valve

Thiết bị chuyên dụng cho các đường ống yêu cầu dòng chảy thông suốt, kích thước lớn và chỉ cần đóng hoặc mở hoàn toàn (ON/OFF). Dòng van này xuất hiện dày đặc trong các mạng lưới phân phối nước sạch, đường ống dẫn dầu thô và hệ thống PCCC.

Globe valve

Giải pháp công nghệ tối ưu cho các vị trí đường ống cần căn chỉnh lưu lượng, dòng chảy áp lực cao và môi trường nhiệt độ lớn. Van cầu là thiết bị không thể thay thế trên các đường ống dẫn hơi nóng (steam), khí nén công nghiệp và các đường hồi lưu.

Rising stem valve (Van ty nổi)

Thiết kế có phần trục ren của ty van trồi hẳn lên phía trên khi mở van. Kết cấu này giúp kỹ sư vận hành dễ dàng quan sát trạng thái đóng hay mở của hệ thống từ xa bằng mắt thường, đồng thời phần ren nằm ngoài giúp việc tra dầu mỡ bảo trì trở nên cực kỳ thuận tiện.

Non-rising stem valve (Van ty chìm)

Trục ren của van được thiết kế nằm hoàn toàn bên trong thân van, khi xoay tay quay van không thay đổi chiều cao tổng thể. Dòng van này là vị cứu tinh cho các không gian lắp đặt chật hẹp, các hầm kỹ thuật tòa nhà hoặc đường ống chôn ngầm dưới lòng đất.

Manual vs automatic GV valve

• Van vận hành bằng tay (Manual): Sử dụng tay quay vô lăng, cơ cấu hộp số trợ lực, phù hợp cho các vị trí van ít khi đóng mở hoặc không yêu cầu thời gian đáp ứng nhanh.

• Van điều khiển tự động (Automatic): Được tích hợp bộ truyền động bằng điện (Electric actuator) hoặc bộ truyền động khí nén (Pneumatic actuator), cho phép kết nối trực tiếp với phòng điều khiển trung tâm (SCADA/DCS) để đóng ngắt khẩn cấp hoặc tự động hóa quy trình sản xuất.

Thông số kỹ thuật quan trọng của GV valve

Việc bóc tách chính xác các thông số kỹ thuật định danh là bước đi bắt buộc để tránh các sai lầm mua sai vật tư:

• Kích thước định danh (Size): Chạy dài từ các size nhỏ DN15 – DN50 phục vụ đường ống phụ trợ, cho đến các size lớn DN600 phục vụ các trục đường ống chính công nghiệp.

• Áp lực làm việc (Pressure Rating): Được phân cấp theo các hệ tiêu chuẩn phổ biến như hệ DIN/ISO (PN10, PN16) hoặc hệ tiêu chuẩn Mỹ ASME (Class 150, Class 300).

• Nhiệt độ hoạt động cực hạn: Khả năng chịu nhiệt chịu ảnh hưởng lớn bởi mác vật liệu cấu thành thân van và chất liệu gioăng đệm cổ van.

• Vật liệu chế tạo thân van: Thân gang (Cast Iron) tối ưu chi phí; thân đồng (Bronze) chịu nhiệt trung bình; thân inox (Stainless Steel) chống ăn mòn hóa học; thân thép rèn (Forged Steel) chuyên dụng cho áp lực siêu cao.

• Kiểu kết nối hệ thống: Nối ren (Threaded), nối mặt bích (Flanged), hoặc nối hàn giáp mối (Butt-weld).

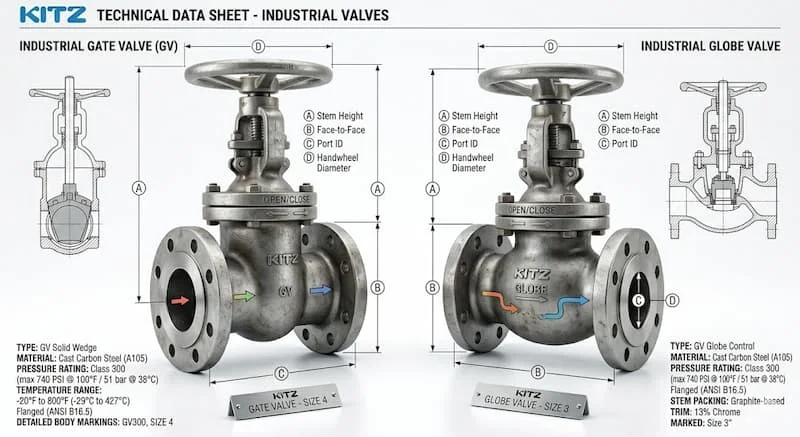

So sánh gate valve và globe valve

Để có cái nhìn tổng quan giúp đưa ra quyết định mua hàng chính xác, hãy cùng phân tích bảng so sánh kỹ thuật dưới đây:

Khi nào nên dùng gate valve? Bạn nên lựa chọn van cổng khi đường ống yêu cầu lưu lượng luân chuyển lớn, cần giảm thiểu tối đa sự sụt giảm áp suất dòng chảy và tần suất đóng mở van trong tháng ở mức thấp.

Khi nào globe valve hiệu quả hơn? Van cầu là lựa chọn bắt buộc khi vị trí đường ống yêu cầu phải thường xuyên căn chỉnh lưu lượng (mở 20%, 50%, 70%). Đặc biệt, trong các hệ thống phân phối hơi nóng, van cầu đạt hiệu quả vượt trội nhờ thiết kế vách ngăn chữ S giúp bẻ gãy lực xé của dòng hơi, bảo vệ bề mặt ghế van khỏi hiện tượng xâm thực.

Vì sao lựa chọn đúng GV valve rất quan trọng?

Mỗi quyết định chỉ định thiết bị của kỹ sư đều ảnh hưởng trực tiếp đến bài toán kinh tế và an toàn kỹ thuật của toàn bộ nhà máy:

• Bảo vệ độ an toàn tuyệt đối: Chọn đúng mức pressure rating và chất liệu chế tạo giúp van chịu đựng tốt các hiện tượng tăng áp đột ngột, ngăn ngừa thảm họa bục vỡ đường ống dẫn khí nguy hiểm.

• Tối ưu hóa tuổi thọ hệ thống: Sự tương thích giữa vật liệu làm kín (seal material) với môi chất vận hành giúp loại bỏ hiện tượng rò rỉ vi mô, giữ cho trục van không bị bó kẹt qua nhiều năm tháng sử dụng.

• Cải thiện đặc tính dòng chảy (Flow characteristic): Đưa đúng loại van vào đúng chức năng (cô lập hay tiết lưu) giúp dòng lưu chất dịch chuyển đúng lưu lượng thiết kế, giảm tải áp lực làm việc cho các cụm máy bơm và máy nén khí đồng hành, từ đó cắt giảm chi phí bảo trì hệ thống.

Ứng dụng của GV valve trong công nghiệp

Sự linh hoạt trong thiết kế giúp nhóm van này xuất hiện trong hầu hết các cấu trúc hạ tầng công nghiệp nặng:

• Hệ thống điều hòa thông khí trung tâm (HVAC): Sử dụng các dòng van cổng gang kích thước lớn trên đường ống nước chiller để lưu chuyển khối lượng nước làm mát khổng lồ với mức tổn thất áp suất thấp nhất.

• Nhà máy xử lý và cấp nước đô thị: Van cổng ty chìm dán keo hoặc nối bích là lựa chọn số một cho các mạng lưới đường ống ngầm nhờ khả năng hoạt động bền bỉ trong môi trường ẩm ướt.

• Hệ thống hơi nóng (Steam) & Năng lượng: Van cầu bằng thép rèn hoặc inox luôn là trung tâm điều khiển của các nhánh ống phân phối hơi, giúp tiết lưu dòng hơi quá nhiệt đi vào các lò sấy, tua-bin một cách chính xác.

• Ngành dầu khí, hóa chất & PCCC: Đảm bảo khả năng cách ly vùng sự cố nhanh chóng nhờ các dòng van cổng thép rèn chịu được áp suất cực đại lên tới hàng trăm bar.

Những sai lầm thường gặp khi chọn GV valve

Dưới đây là tổng hợp các lỗi kỹ thuật phổ biến nhất được ghi nhận tại các công trình hiện trường:

• Sử dụng sai chức năng điều tiết của gate valve: Đây là lỗi phổ biến nhất. Cố tình mở hé van cổng để giảm dòng nước sẽ làm đĩa van bị rung lắc dữ dội, gây xước bề mặt làm kín dẫn đến hỏng van vĩnh viễn.

• Nhầm lẫn ký hiệu mã hàng khi mua: Không phân biệt rõ mã đặt hàng của van cổng và van cầu khi cả hai cùng được gọi chung là gv van trên danh mục vật tư viết tắt.

• Bỏ qua dải nhiệt độ làm việc thực tế: Chọn van dựa trên áp suất mà quên check mức nhiệt, dẫn đến việc lớp gioăng cao su nén cổ van bị chảy nhão khi gặp lưu chất hơi nóng.

• Sắm phải thiết bị không chính hãng, kém chất lượng: Sử dụng van có phần phôi đúc chứa nhiều bọt khí li ti bên trong ruột kim loại, rất dễ bị rạn nứt xuyên thấu dưới áp lực nén lớn.

Gợi ý chuyên sâu cách kiểm tra chất lượng van

Trước khi ký biên bản nghiệm thu vật tư đưa vào lắp đặt, bạn cần tiến hành kiểm tra trực quan bề mặt sơn, chữ đúc nổi trên thân van phải sắc nét, không có vết rỗ xỉ hàn. Đồng thời, yêu cầu nhà cung ứng cung cấp đầy đủ chứng chỉ thử nghiệm áp lực độc lập (Hydrostatic test report) theo tiêu chuẩn quốc tế để chứng minh tỷ lệ rò rỉ của van đạt mức an toàn.

Checklist chọn GV valve phù hợp

Hãy áp dụng trực tiếp bảng checklist kỹ thuật này để đảm bảo bạn không bỏ sót bất kỳ thông số cốt lõi nào:

• Xác định chính xác loại lưu chất vận hành: Lưu chất là nước sạch sinh hoạt, hóa chất ăn mòn, dầu mỏ hay hơi nóng quá nhiệt?

• Xác định rõ mục đích công nghệ: Hệ thống cần van để đóng ngắt hoàn toàn ON/OFF (Chọn Gate Valve) hay để căn chỉnh lưu lượng (Chọn Globe Valve)?

• Xác định áp suất lớn nhất lúc đỉnh tải: Áp suất hệ thống là bao nhiêu bar để chọn dải PN10, PN16 hay Class 150 phù hợp.

• Kiểm tra nhiệt độ vận hành cực đại: Đảm bảo vật liệu thân và gioăng chịu đựng tốt mức nhiệt đỉnh của lưu chất.

• Xác định không gian thi công thực tế: Không gian rộng rãi ưu tiên chọn kết cấu ty nổi, không gian hẹp bắt buộc chọn kết cấu ty chìm để tiết kiệm không gian.

• Đồng bộ tiêu chuẩn kết nối mặt bích: Làm rõ chuẩn bích của ống hiện tại là JIS, ANSI hay DIN trước khi đặt cấu hình van.

• Kiểm tra hồ sơ pháp lý sản phẩm: Lựa chọn các thương hiệu có CO/CQ minh bạch, nguồn gốc rõ ràng.

Hướng dẫn lắp đặt và bảo trì GV van

Quy trình thi công và bảo dưỡng chuẩn chỉnh là yếu tố quyết định giúp kéo dài tuổi thọ van thêm nhiều năm:

1. Lắp đặt đúng hướng mũi tên đối với van cầu: Van cầu bắt buộc phải lắp đúng chiều dòng chảy (thường có mũi tên đúc nổi trên thân van chỉ hướng lưu chất đi từ dưới đĩa van đi lên). Lắp ngược chiều sẽ làm van mất khả năng điều tiết và gây áp lực lớn lên cổ van. (Van cổng thường đối xứng nên không quy định hướng).

2. Không siết bulông quá lực thiết kế: Sử dụng cờ-lê lực siết bulông mặt bích theo hình ngôi sao một cách đều tay để tránh gây ứng suất uốn làm vênh mặt bích, gây rò rỉ rỉ rả tại mối nối.

3. Thực hiện xả cặn đường ống trước khi cho chạy thử: Tiến hành sục rửa sạch đường ống để thổi bay xỉ hàn, cát đá bám bên trong trước khi đóng van lần đầu tiên.

4. Lên lịch bảo trì bộ đệm cổ van (Packing): Định kỳ 3 - 6 tháng cần kiểm tra phần cổ van, nếu thấy có hiện tượng rò rỉ môi chất ngược lên trục gạt, hãy siết nhẹ ốc nắp đệm hoặc tiến hành thay mới vòng đệm tết chèn.

5. Tuyệt đối không vận hành vượt quá thông số áp suất định danh: Đảm bảo hệ thống luôn hoạt động dưới ngưỡng áp suất ghi trên nhãn mác của nhà sản xuất.

Câu hỏi thường gặp về GV valve (FAQ)

Làm thế nào để biết chính xác ký hiệu GV valve trên bản vẽ là loại van nào?

Để phân biệt chính xác, bạn cần đối chiếu với bảng chú giải ký hiệu (Legend sheet) ở trang đầu tiên của bộ bản vẽ kỹ thuật dự án. Ngoài ra, bạn có thể nhìn vào hình vẽ biểu diễn: nếu ký hiệu có hai hình tam giác đối đỉnh kèm một vạch thẳng ở giữa là van cổng, còn nếu có thêm một chấm tròn đen ở tâm đối đỉnh giữa hai tam giác là biểu diễn của van cầu (globe valve).

Tại sao không thể dùng van cổng (Gate Valve) để điều tiết nước?

Vì kết cấu đĩa van cổng dạng tấm phẳng, khi mở lửng lơ, dòng nước tốc độ cao sẽ va đập liên tục vào mép dưới của đĩa van, gây ra hiện tượng xâm thực mài mòn mạnh. Điều này làm đĩa van bị biến dạng, xước rãnh bề mặt làm kín, khiến van không thể đóng kín hoàn toàn ở những lần sử dụng tiếp theo.

Môi trường hơi nóng lò hơi nên dùng loại van nào trong nhóm này?

Đối với môi trường hơi nóng áp lực cao, van cầu (globe valve) làm bằng vật liệu thép rèn hoặc inox luôn là sự lựa chọn ưu tiên hàng đầu. Kết cấu đổi hướng dòng chảy của van cầu giúp triệt tiêu xung lực của dòng hơi quá nhiệt một cách an toàn, đồng thời thiết kế nút chặn của nó giúp đạt độ kín khít tuyệt đối với môi trường khí nóng.

Van ty nổi và van ty chìm loại nào có độ bền tốt hơn?

Về mặt bản chất cơ học, độ bền của hai loại van này là tương đương nhau nếu được chế tạo cùng một mác vật liệu chịu lực. Tuy nhiên, van ty nổi thường dễ bảo trì hơn vì phần ren trục lộ ra ngoài giúp kỹ sư dễ dàng tra dầu mỡ bôi trơn, bảo vệ trục van không bị gỉ sét bởi môi trường bên ngoài.

Chọn đúng GV valve giúp hệ thống hoạt động ổn định và bền hơn

Việc nhận diện chính xác và thấu hiểu bản chất kỹ thuật của cụm thiết bị gv valve chính là giải pháp cốt lõi để xây dựng một hệ thống đường ống công nghiệp an toàn và hiệu quả. Mỗi chủng loại van cổng hay van cầu đều sở hữu những đặc tính động học dòng chảy riêng biệt, được thiết kế để giải quyết những bài toán công nghệ đặc thù của nhà máy. Việc tuân thủ nghiêm ngặt các thông số về áp lực, dải nhiệt độ, chất liệu chế tạo và thực hiện quy trình bảo dưỡng định kỳ đúng kỹ thuật chính là khoản đầu tư thông minh giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro hư hỏng bất ngờ, duy trì dây chuyền sản xuất liên tục và tối ưu hóa lợi nhuận kinh doanh dài hạn.
