P valve là gì? Giải pháp kiểm soát áp suất và dòng chảy tối ưu cho hệ thống công nghiệp

Trong các nhà máy sản xuất, hệ thống HVAC hay các công trình cấp thoát nước, việc kiểm soát lưu chất luôn là bài toán sống còn. Hãy tưởng tượng hệ thống nước của bạn đột ngột bị rò rỉ áp suất, đường ống khí nén vận hành trồi sụt thất thường, hay hơi nóng (steam) vượt ngưỡng nhiệt độ gây biến dạng và hư hỏng loạt thiết bị hạ nguồn. Những pain point (điểm đau) thực tế này không chỉ làm gián đoạn dây chuyền sản xuất mà còn ngốn của doanh nghiệp hàng trăm triệu đồng chi phí sửa chữa. Để giải quyết triệt để tình trạng này, p valve (van áp suất) xuất hiện như một giải pháp công nghệ tất yếu giúp điều tiết, đóng mở, ổn định áp suất và bảo vệ toàn diện cho hệ thống đường ống.

P valve là gì?

P valve (hay van áp suất) là thiết bị cơ khí chuyên dụng dùng để kiểm soát, điều chỉnh áp suất hoặc điều tiết lưu lượng dòng lưu chất (nước, khí, hơi, hóa chất) trong hệ thống đường ống công nghiệp, nhằm đảm bảo hệ thống vận hành an toàn và ổn định.

Tùy thuộc vào ngữ cảnh kỹ thuật và từng ngành công nghiệp cụ thể, chữ “P” trong p valve thường được hiểu theo hai nghĩa phổ biến nhất:

• Pressure Valve (Van áp suất): Định nghĩa thiên về chức năng, bao gồm các dòng van điều áp, van an toàn, van xả áp.

• Pneumatic Valve (Van khí nén): Định nghĩa thiên về phương thức vận hành, chỉ các loại van truyền động bằng áp lực khí nén.

Dù được gọi tên theo cách nào, chức năng cốt lõi của thiết bị vẫn xoay quanh ba nhiệm vụ chiến lược: điều áp tự động, kiểm soát lưu lượng chính xác và bảo vệ an toàn đường ống trước các sự cố tăng áp đột ngột.

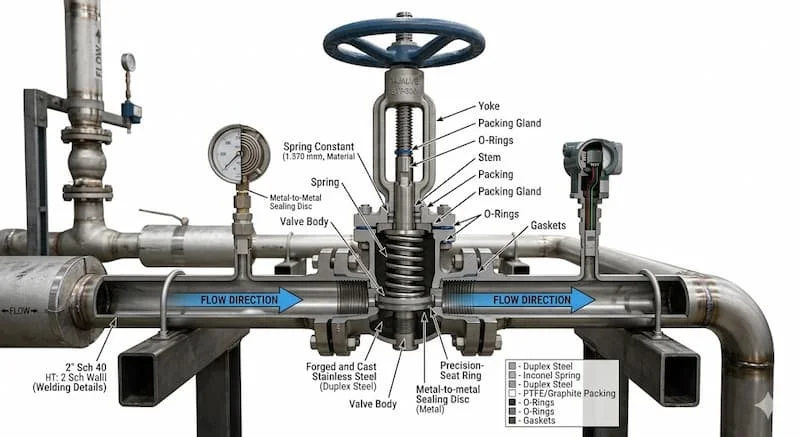

Cấu tạo và nguyên lý hoạt động của van áp suất

Để vận hành bền bỉ trong môi trường áp lực cao, một cụm van áp suất tiêu chuẩn được cấu thành từ các bộ phận cơ bản sau:

• Thân van (Body): Lớp vỏ chịu lực chính, thường làm bằng gang, đồng hoặc inox, có nhiệm vụ bảo vệ các chi tiết bên trong.

• Đĩa van (Disc/Plug): Bộ phận trực tiếp tiếp xúc và vách ngăn dòng lưu chất để điều tiết hoặc đóng ngắt.

• Trục van (Stem): Thanh truyền động kết nối đĩa van với bộ phận điều khiển.

• Gioăng làm kín (Seat/Gasket): Chế tạo từ cao su (EPDM, NBR) hoặc Teflon (PTFE) giúp chống rò rỉ lưu chất ra ngoài.

• Bộ điều khiển (Actuator): Có thể là tay gạt cơ học, bầu khí nén hoặc mô tơ điện tùy theo mức độ tự động hóa.

Nguyên lý hoạt động: Quy trình vận hành của van diễn ra theo các bước logic. Đầu tiên, dòng lưu chất đi vào van và tác động lực trực tiếp lên đĩa van. Đối với loại van áp suất tự lực, sự cân bằng giữa lực đẩy của dòng lưu chất và lực nén của lò xo bên trong van sẽ quyết định độ mở của đĩa van. Đối với dòng van điều khiển (điện/khí nén), cảm biến sẽ truyền tín hiệu về bộ điều khiển để chủ động nâng hoặc hạ trục van, từ đó kiểm soát chính xác áp lực đầu vào và đầu ra theo đúng thông số cấu hình sẵn.

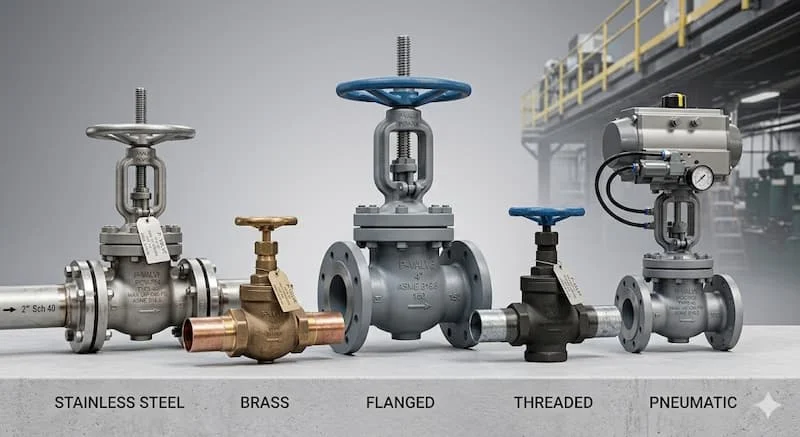

Các loại van áp suất phổ biến hiện nay

Trên thị trường hiện nay, van áp suất được phân loại dựa trên nhiều tiêu chí kỹ thuật khác nhau nhằm đáp ứng từng vị trí lắp đặt cụ thể:

Thông số kỹ thuật quan trọng khi chọn van áp suất

Việc lựa chọn sai thông số kỹ thuật không chỉ làm giảm hiệu suất mà còn có thể phá hủy toàn bộ hệ thống. Khi chọn mua van áp suất, kỹ sư bắt buộc phải lưu ý các chỉ số sau:

• Kích cỡ danh nghĩa (DN): Đường kính trong của van (ví dụ: DN25, DN50, DN100). Vì sao chọn sai DN gây tụt áp? Nếu chọn DN quá nhỏ so với đường ống, van sẽ tạo ra nút thắt cổ chai, làm tăng tổn thất cục bộ và gây tụt áp nghiêm trọng ở hạ nguồn. Ngược lại, DN quá lớn dẫn đến hiện tượng điều tiết không chính xác và lãng phí chi phí.

• Áp lực danh nghĩa (PN): Áp suất làm việc tối đa của van ở nhiệt độ tiêu chuẩn (PN10, PN16, PN25). Chọn PN thấp hơn áp suất thực tế của bơm sẽ gây nứt vỡ thân van.

• Nhiệt độ làm việc: Ảnh hưởng trực tiếp đến độ bền vật liệu. Hệ thống hơi nóng cần van chịu được trên 200°C, trong khi hệ hóa chất lạnh cần vật liệu đặc thù.

• Vật liệu gioăng làm kín: Vì sao vật liệu ảnh hưởng đến tuổi thọ? Gioăng PTFE chịu được hóa chất và nhiệt độ cao nhưng độ đàn hồi kém hơn EPDM. Nếu dùng gioăng EPDM cho hệ thống dầu hoặc hóa chất ăn mòn, gioăng sẽ bị mủn và gây rò rỉ chỉ sau vài tuần vận hành.

Ví dụ thực tế khi lựa chọn:

• Hệ thống nước sạch: Ưu tiên chọn van thân gang, cánh inox, gioăng EPDM kết nối bích PN16.

• Hệ thống hơi nóng (Steam): Bắt buộc dùng van thép carbon hoặc inox, gioăng bằng kim loại hoặc Teflon chịu nhiệt cao.

• Hệ thống hóa chất: Sử dụng van toàn bộ bằng chất liệu Inox 316 hoặc nhựa chịu hóa chất chuyên dụng.

So sánh van áp suất với các loại valve khác

Nhiều người thường nhầm lẫn công năng của van áp suất với các loại van công nghiệp thông thường khác. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt về mặt kỹ thuật:

Tại sao van áp suất quan trọng trong hệ thống công nghiệp?

Không phải ngẫu nhiên mà các kỹ sư xem van áp suất là "trái tim" bảo vệ an toàn cho các đường ống áp lực. Thiết bị này mang lại những giá trị cốt lõi không thể thay thế:

1. Ổn định áp suất hệ thống: Đảm bảo áp lực đầu ra luôn nằm trong ngưỡng an toàn mặc cho áp suất đầu nguồn biến động liên tục.

2. Bảo vệ bơm và các thiết bị đắt tiền: Giảm hiện tượng "búa nước" (water hammer) – tác nhân hàng đầu gây vỡ đường ống và cháy hỏng động cơ bơm.

3. Giảm hao phí năng lượng: Khi áp suất được duy trì ở mức vừa đủ, lượng điện năng tiêu thụ cho hệ thống bơm và khí nén sẽ được tối ưu hóa, giảm thiểu từ 10% đến 15% chi phí năng lượng hàng tháng.

Case study thực tế: Tại một nhà máy dệt nhuộm sử dụng hệ thống hơi nóng công nghiệp, khi chưa lắp đặt cụm van giảm áp, áp suất hơi trồi sụt thất thường khiến chất lượng mẻ nhuộm không đồng đều và làm hỏng các van chặn hạ nguồn. Sau khi tích hợp hệ thống van áp suất chuẩn kỹ thuật, biên độ nhiệt và áp được kiểm soát chính xác ở mức 4.0 bar, tỷ lệ sản phẩm lỗi giảm 85% và tiết kiệm hàng trăm triệu đồng chi phí bảo trì thiết bị mỗi năm.

Ứng dụng thực tế của van áp suất

Nhờ tính linh hoạt cao, van áp suất hiện diện trong hầu hết các ngành công nghiệp nặng và nhẹ:

• Nhà máy xử lý nước và PCCC: Điều áp cho mạng lưới cấp nước đô thị, ngăn ngừa nổ ống ở các tầng thấp của tòa nhà cao tầng.

• Ngành thực phẩm & dược phẩm: Sử dụng các dòng van áp suất vi sinh bằng inox 316L kết nối clamp để điều tiết dòng lưu chất lỏng, sữa, nước giải khát mà vẫn đảm bảo tiêu chuẩn vệ sinh an toàn tuyệt đối.

• Hệ thống HVAC & Khí nén: Kiểm soát áp lực ga lạnh trung tâm và duy trì áp suất khí nén ổn định cho các cánh tay rô-bốt trong nhà máy lắp ráp ô tô, linh kiện điện tử.

Khi nào cần thay thế hoặc nâng cấp van áp suất?

Trong quá trình vận hành, nếu nhận thấy các dấu hiệu bất thường sau đây, doanh nghiệp cần tiến hành kiểm tra và thay thế van áp suất ngay lập tức để tránh các hậu quả nghiêm trọng:

• Rò rỉ lưu chất: Xuất hiện các giọt nước hoặc vệt bám ty van, chứng tỏ gioăng làm kín đã bị chai cứng hoặc rách.

• Tụt áp hoặc áp suất trồi sụt không kiểm soát: Đĩa van bị mài mòn dẫn đến việc đóng không kín hoặc mất khả năng điều tiết tuyến tính.

• Tiếng ồn và độ rung lớn: Hiện tượng xâm thực (cavitation) xảy ra bên trong van do chọn sai kích cỡ hoặc áp lực chênh lệch quá cao.

Những sai lầm thường gặp khi chọn van áp suất

Để tránh tình trạng "tiền mất tật mang", hãy lưu lại checklist các lỗi phổ biến sau khi chọn mua thiết bị:

• Sai lầm 1: Chọn van dựa theo kích thước đường ống hiện tại thay vì tính toán toán lượng lưu lượng (Q) và áp suất (P) thực tế (Dẫn đến việc van quá rộng hoặc quá hẹp).

• Sai lầm 2: Sử dụng van chất liệu đồng hoặc gang thông thường cho môi trường hóa chất ăn mòn hoặc hơi nóng vượt ngưỡng chịu đựng.

• Sai lầm 3: Ham rẻ lựa chọn các dòng van trôi nổi, không rõ nguồn gốc xuất xứ, không có chứng chỉ CO/CQ chuẩn chỉnh.

Hướng dẫn chọn van áp suất đúng kỹ thuật

Quy trình 5 bước chuẩn hóa giúp kỹ sư lựa chọn được dòng van áp suất tối ưu nhất cho hệ thống:

• Bước 1: Xác định môi chất: Xác định rõ hệ thống chạy nước, khí, hơi hay hóa chất để định hình dòng van.

• Bước 2: Xác định áp suất: Đo đạc kỹ áp suất đầu vào tối đa và áp suất đầu ra mong muốn là bao nhiêu để chọn dải lò xo phù hợp.

• Bước 3: Tính toán kích thước DN: Dựa vào lưu lượng đỉnh của hệ thống để chọn kích cỡ van thích hợp, tuyệt đối không chọn vẹt theo size ống.

• Bước 4: Lựa chọn vật liệu phù hợp: Đối chiếu nhiệt độ và độ ăn mòn của môi chất để chọn thân inox, gang, đồng hay thép.

• Bước 5: Chọn phương thức điều khiển: Quyết định vận hành bằng cơ học độc lập, truyền động điện hay bằng áp lực khí nén để tích hợp vào hệ thống điều khiển chung.

Checklist lắp đặt và bảo trì van áp suất định kỳ

Độ bền của thiết bị phụ thuộc rất lớn vào quy trình lắp đặt và chế độ bảo dưỡng:

Quy trình lắp đặt tiêu chuẩn:

• Trước khi lắp: Phải vệ sinh, súc rửa sạch sẽ lòng đường ống để loại bỏ xỉ hàn, cát, rác công nghiệp (Tác nhân chính gây kẹt đĩa van). Kiểm tra kỹ chiều mũi tên ký hiệu hướng dòng chảy được đúc nổi trên thân van.

• Khi lắp đặt: Đảm bảo lắp đúng hướng dòng chảy. Siết các bu-lông mặt bích theo hình đối xứng (hình ngôi sao) với lực siết vừa đủ để tránh làm vênh mặt bích hoặc nứt cổ van.

Lịch trình bảo trì định kỳ:

• Mỗi 3 tháng: Kiểm tra bằng mắt thường xem có hiện tượng rò rỉ tại cổ van hay các vị trí kết nối hay không.

• Mỗi 6 tháng: Tiến hành vệ sinh lưới lọc (Strainer) lắp trước van và kiểm tra độ nhạy của bộ điều áp.

• Mỗi 12 tháng: Kiểm tra, thay thế các gioăng cao su, lò xo nếu có dấu hiệu mỏi vật liệu và test lại áp suất xả thực tế.

Câu hỏi thường gặp về van áp suất (FAQ)

P valve có phải là van điều áp không?

Đúng nhưng chưa đủ. P van là thuật ngữ rộng (Pressure Valve). Van điều áp (Pressure Reducing Valve) chỉ là một nhánh con phổ biến nhất nằm trong nhóm van áp suất này.

P van có dùng cho hệ thống nước nóng được không?

Hoàn toàn được, nhưng bạn phải chọn loại van có thân bằng đồng, inox hoặc gang dẻo, đi kèm gioăng làm kín bằng Teflon (PTFE) chịu được dải nhiệt độ cao (thường từ 120°C đến hơn 200°C).

Nên chọn p van chất liệu inox hay đồng?

Tùy thuộc vào môi trường và ngân sách. Van đồng kinh tế, phù hợp cho hệ thống nước sạch dân dụng kích thước nhỏ. Van inox có độ bền vượt trội, chịu hóa chất tốt, phù hợp cho công nghiệp thực phẩm, hóa chất nhưng giá thành cao hơn.

Bao lâu thì doanh nghiệp nên bảo trì p van một lần?

Theo khuyến cáo chung của các nhà sản xuất lớn, thời gian bảo trì định kỳ tối ưu là từ 6 đến 12 tháng tùy thuộc vào tần suất làm việc và độ sạch của môi chất trong hệ thống.

Chọn đúng p van giúp hệ thống vận hành ổn định hơn

Việc thấu hiểu bản chất p van là gì, nắm rõ cấu tạo, nguyên lý hoạt động cũng như các thông số kỹ thuật cốt lõi là chìa khóa vàng giúp bạn làm chủ hệ thống lưu chất của doanh nghiệp. Lựa chọn một chiếc van áp suất chuẩn xác ngay từ đầu không chỉ giúp bảo vệ các thiết bị hạ nguồn đắt giá, tối ưu hóa năng lượng vận hành mà còn loại bỏ hoàn toàn các rủi ro dừng máy đột ngột gây thiệt hại kinh tế kinh khủng.
