Manual Isolation Valve: Giải Pháp Tối Ưu Trong Quản Lý Và Bảo Trì Hệ Thống Đường Ống

Trong vận hành nhà máy hiện đại, việc duy trì tính liên tục của quy trình là mục tiêu hàng đầu. Tuy nhiên, các sự cố kỹ thuật như hỏng hóc cảm biến áp suất, bảo trì bộ trao đổi nhiệt trong hệ thống HVAC hay sửa chữa định kỳ đường ống hơi là điều không thể tránh khỏi. Nếu không có giải pháp cô lập phù hợp, bạn buộc phải dừng toàn bộ dây chuyền sản xuất, gây thiệt hại lớn về kinh tế.

Đây chính là lúc vai trò của van cô lập bằng tay trở nên quyết định. Là thiết bị không thể thiếu trong các hệ thống công nghiệp, loại van này cho phép cô lập một khu vực cụ thể để bảo trì mà không làm ảnh hưởng đến phần còn lại của hệ thống. Bài viết này sẽ đi sâu vào kỹ thuật, ứng dụng và cách lựa chọn van cô lập bằng tay chuẩn xác nhất để đảm bảo an toàn và hiệu quả vận hành.

Tại Sao Hệ Thống Đường Ống Cần Manual Isolation Valve?

Trong các hệ thống lưu chất phức tạp, nhu cầu bảo trì, thay thế linh kiện hoặc sửa chữa là điều tất yếu. Nếu không có thiết bị cô lập, việc thay thế một chiếc van điều khiển hay một cảm biến đơn giản cũng đòi hỏi phải xả toàn bộ lưu chất trong hệ thống. Điều này không chỉ gây thất thoát hóa chất, nước, dầu tải nhiệt mà còn tạo ra nguy cơ mất an toàn nghiêm trọng cho nhân viên kỹ thuật.

Manual isolation valve (hay còn gọi là van cô lập bằng tay) đóng vai trò như một "chốt chặn" an toàn. Khi được lắp đặt đúng vị trí, nó giúp chia nhỏ hệ thống thành các phân đoạn độc lập. Nhờ đó, đội ngũ bảo trì có thể thực hiện công việc trên một nhánh nhỏ mà vẫn duy trì áp lực và lưu lượng ổn định cho các khu vực khác. Đây chính là giải pháp sống còn giúp tối ưu hóa thời gian dừng máy (downtime) và cắt giảm chi phí vận hành cho các nhà máy công nghiệp hiện đại.

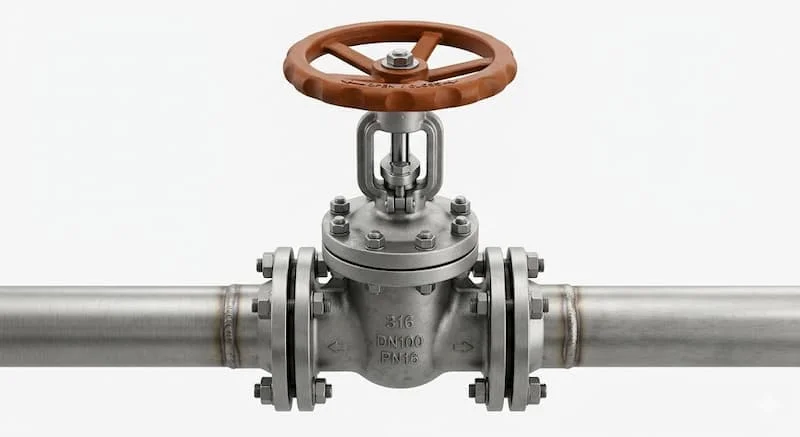

Manual Isolation Valve Là Gì?

Manual isolation valve là thiết bị van vận hành thủ công, được thiết kế chuyên biệt để thực hiện hai nhiệm vụ chính: đóng hoàn toàn (Shut-off) hoặc mở hoàn toàn (Open) dòng lưu chất. Không giống như các loại van điều tiết có chức năng thay đổi lưu lượng, mục tiêu duy nhất của isolation valve là tạo ra rào cản vật lý tuyệt đối để cô lập một phần của hệ thống.

Mục đích chính của việc sử dụng loại van này bao gồm:

• An toàn vận hành: Ngăn chặn dòng lưu chất tràn ra ngoài khi có sự cố.

• Bảo trì thiết bị: Tạo vùng an toàn để tháo dỡ, sửa chữa thiết bị sau van.

• Tối ưu hóa thời gian: Giảm thiểu sự gián đoạn của toàn bộ dây chuyền sản xuất.

Trên thị trường, thiết bị này còn được biết đến với nhiều tên gọi khác như Shut-off valve, Block valve hay Manual shutoff valve, tùy thuộc vào tiêu chuẩn và khu vực sử dụng của từng dự án.

Nguyên Lý Hoạt Động Của van cô lập bằng tay

Nguyên lý của một chiếc van cô lập bằng tay rất tinh giản nhưng đòi hỏi độ chính xác cao. Khi van ở trạng thái mở, đĩa van hoặc bi van sẽ nằm song song với dòng chảy, tạo ra một đường dẫn thông suốt với tổn thất áp suất thấp nhất có thể. Ngược lại, khi đóng van, bộ phận chặn sẽ nằm vuông góc với hướng dòng chảy, cắt đứt hoàn toàn sự lưu thông của lưu chất.

Bản chất của các thiết bị này là cơ chế điều khiển bằng tay quay (handwheel) hoặc tay gạt (lever). Việc không sử dụng điện hay khí nén giúp nó duy trì độ tin cậy cực cao, ngay cả trong những môi trường khắc nghiệt như nhà máy lọc dầu hay các khu vực có nguy cơ cháy nổ cao. Sự đơn giản trong cơ chế vận hành chính là chìa khóa khiến van cô lập bằng tay trở thành lựa chọn tin cậy hàng đầu của các kỹ sư cơ khí, bởi nó ít khi gặp sự cố về hệ thống điều khiển và rất dễ bảo trì.

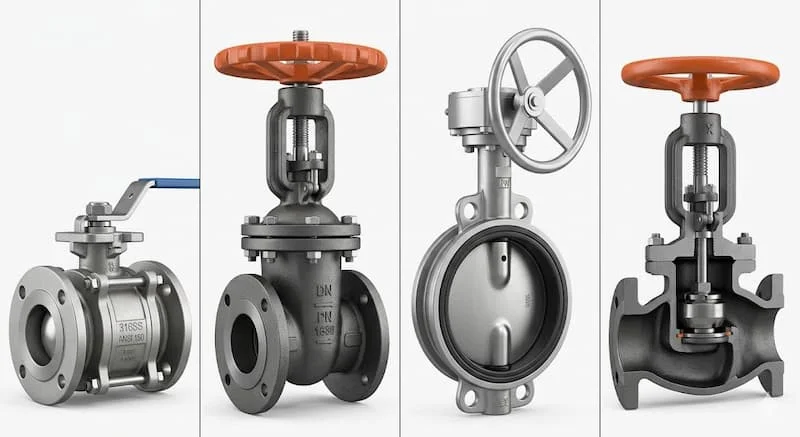

Các Loại van cô lập bằng tay Phổ Biến

Trong thiết kế đường ống công nghiệp, việc chọn đúng kiểu van là yếu tố then chốt để đạt hiệu suất mong muốn. Dưới đây là 4 loại pipeline valve thông dụng nhất:

• Van bi (Ball Valve): Là loại phổ biến nhất nhờ khả năng đóng mở nhanh (chỉ cần quay 90°), độ kín khít tuyệt vời và tổn thất áp suất cực thấp. Phù hợp cho nước, khí nén và các lưu chất hóa chất nhẹ.

• Van cổng (Gate Valve): Được ưu tiên cho các hệ thống đường ống kích thước lớn. Với cấu tạo đĩa van trượt lên xuống, nó cung cấp lưu lượng tối đa và rất ít cản trở dòng chảy khi mở hoàn toàn.

• Van bướm (Butterfly Valve): Nhờ thiết kế nhỏ gọn, trọng lượng nhẹ và giá thành thấp, đây là lựa chọn số 1 cho các hệ thống HVAC, cooling tower hoặc cấp nước công nghiệp quy mô lớn.

• Van cầu (Globe Valve): Mặc dù có tổn thất áp suất cao hơn các loại khác, nhưng van cầu lại mang lại khả năng đóng kín cực tốt, rất phù hợp cho những vị trí cần độ an toàn tuyệt đối.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Isolation Valve

Để đảm bảo van hoạt động bền bỉ, kỹ sư cần kiểm tra kỹ các thông số kỹ thuật sau:

• Kích thước danh nghĩa (DN): Dao động từ DN15 đến DN1200 tùy vào đường kính ống.

• Áp suất làm việc (PN): Cần đảm bảo van chịu được áp suất PN10, PN16, PN25 hay PN40 của hệ thống.

• Nhiệt độ: Vật liệu gioăng và thân van phải chịu được nhiệt độ từ nước lạnh cho đến hơi nóng hay dầu tải nhiệt.

• Kiểu kết nối: Tùy vào yêu cầu lắp đặt mà chọn kiểu nối ren, mặt bích hoặc hàn.

• Vật liệu: Tùy thuộc vào lưu chất mà chọn gang, thép carbon, inox 304 hoặc inox 316 để chống ăn mòn.

Manual Isolation Valve Và Control Valve Khác Nhau Như Thế Nào?

Một sai lầm phổ biến là sử dụng van điều khiển (Control Valve) để cô lập hoặc ngược lại. Cần phân biệt rõ:

• Van cô lập bằng tay: Đóng/mở hoàn toàn, vận hành thủ công, cấu tạo đơn giản, chi phí thấp, mục đích chính là bảo trì và cô lập.

• Control Valve: Tự động điều tiết lưu lượng hoặc áp suất, cấu tạo phức tạp, độ chính xác cao, chi phí bảo trì và đầu tư lớn.

Sử dụng sai mục đích không chỉ làm giảm tuổi thọ của van điều khiển mà còn không đảm bảo độ kín khít cần thiết cho công tác bảo trì an toàn.

Tại Sao Isolation Valve Được Ưu Tiên Trong Hệ Thống Công Nghiệp?

Việc ưu tiên sử dụng các loại van cô lập giúp đảm bảo an toàn tuyệt đối bằng cách giảm nguy cơ rò rỉ tại các điểm nối. Trong các tiêu chuẩn khắt khe như API, ASME hay ISO, việc bố trí các van cô lập tại các thiết bị chính là bắt buộc. Điều này giúp hệ thống luôn trong trạng thái kiểm soát, tiết kiệm thời gian bảo trì đáng kể và đảm bảo mọi sự cố đều được khu trú trong phạm vi hẹp nhất có thể.

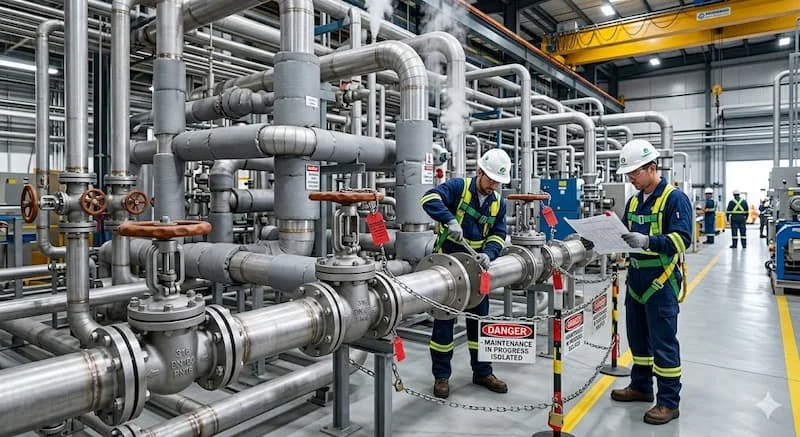

Ứng Dụng Thực Tế Của van cô lập bằng tay

Từ các trạm bơm cấp nước dân dụng, hệ thống HVAC của các tòa nhà cao tầng, cho đến các dây chuyền sản xuất phức tạp trong nhà máy thực phẩm, dược phẩm hay dầu khí, van cô lập bằng tay hiện diện ở khắp mọi nơi. Nó xuất hiện tại đầu vào/ra của Boiler, hệ thống đường ống hơi (steam line), máy nén khí và các bình chứa hóa chất. Sự linh hoạt trong chất liệu (inox, thép, đồng) giúp thiết bị này tương thích với mọi môi trường từ môi trường nước sạch đến hóa chất có tính ăn mòn cao.

Tuy nhiên, cần tránh các sai lầm như: dùng van điều tiết thay cho van cô lập, chọn sai vật liệu dẫn đến rò rỉ, hoặc để van ở trạng thái bán mở quá lâu làm hỏng đĩa van.

Hướng Dẫn Lựa Chọn Và Lắp Đặt van cô lập bằng tay

Để chọn đúng thiết bị, hãy thực hiện theo quy trình 6 bước:

1. Xác định chính xác loại lưu chất.

2. Xác định nhiệt độ vận hành tối đa/tối thiểu.

3. Tính toán áp suất làm việc định mức.

4. Chọn vật liệu tương thích hóa học.

5. Chọn kiểu kết nối (bích/ren/hàn).

6. Kiểm tra sự phù hợp với các tiêu chuẩn kỹ thuật (ASME/ISO).

Checklist trước khi lắp đặt:

• Kiểm tra kích thước DN và áp suất PN đã khớp với đường ống.

• Đảm bảo vật liệu thân van và gioăng phù hợp với lưu chất.

• Kiểm tra hướng lắp đặt (đặc biệt với van một chiều hoặc van bướm).

• Đảm bảo vận hành đóng mở nhẹ nhàng, không bị kẹt.

• Chừa đủ không gian xung quanh để phục vụ bảo trì sau này.

FAQ – Câu Hỏi Thường Gặp

1. Manual isolation valve có phải là shut-off valve không?

Có, trong kỹ thuật công nghiệp, hai thuật ngữ này thường được dùng thay thế cho nhau vì cả hai đều có chức năng đóng/ngắt dòng chảy.

2. Van bi có phải isolation valve không?

Chính xác. Van bi là loại van cô lập bằng tay phổ biến và hiệu quả nhất hiện nay nhờ độ kín cao.

3. Có nên dùng isolation valve để điều tiết lưu lượng không?

Không. Isolation valve được thiết kế để đóng hoặc mở hoàn toàn; sử dụng nó để điều tiết sẽ gây ra sự xói mòn đĩa van và làm giảm tuổi thọ thiết bị.

4. Loại isolation valve nào phù hợp cho hơi nóng?

Van cổng hoặc van cầu bằng thép/inox là lựa chọn tối ưu nhờ khả năng chịu nhiệt và áp suất cao.

5. Bao lâu nên kiểm tra isolation valve?

Tùy vào điều kiện vận hành, định kỳ 6–12 tháng nên kiểm tra độ kín và bôi trơn các bộ phận cơ khí.

Kết Luận

Manual isolation valve không chỉ là một linh kiện cơ khí đơn thuần, mà là thiết bị bảo vệ cốt lõi giúp hệ thống đường ống của bạn vận hành an toàn, ổn định và hiệu quả. Việc hiểu rõ chức năng, chọn đúng loại van và lắp đặt đúng kỹ thuật sẽ giúp bạn giảm thiểu đáng kể thời gian dừng máy và chi phí bảo trì trong tương lai.

Nếu bạn đang tìm kiếm giải pháp manual isolation valve cho các hệ thống nước, hơi, khí nén hoặc công nghiệp chuyên dụng, hãy chú trọng đến các tiêu chuẩn kỹ thuật và tính tương thích của vật liệu. Một sự đầu tư đúng đắn ngay từ đầu sẽ đảm bảo hệ thống của bạn hoạt động bền bỉ, an toàn trong nhiều thập kỷ tới.
