Gate Check Valve Là Gì? Cấu Tạo, Nguyên Lý Và Tiêu Chí Lựa Chọn

Trong một hệ thống cấp nước, PCCC, HVAC hoặc đường ống công nghiệp, đôi khi bạn cần kiểm soát dòng chảy theo hai yêu cầu cốt lõi: cho phép người vận hành đóng/mở dòng chảy linh hoạt và hạn chế dòng chảy đi ngược khi áp suất thay đổi. Nếu sử dụng riêng gate valve và check valve truyền thống, hệ thống sẽ phát sinh thêm không gian lắp đặt, mối nối và chi phí vật tư đáng kể.

Từ thực tế đó, gate check valve ra đời như một giải pháp tích hợp cả hai chức năng đóng/mở và kiểm soát dòng chảy ngược trong cùng một thiết bị duy nhất. Vậy thiết bị này thực sự hoạt động như thế nào? Liệu nó có thay thế hoàn toàn được các dòng van đơn lẻ truyền thống không? Hãy cùng chuyên gia phân tích chi tiết qua bài viết dưới đây.

Gate Check Valve Là Gì Và Vì Sao Được Sử Dụng Trong Hệ Thống Đường Ống?

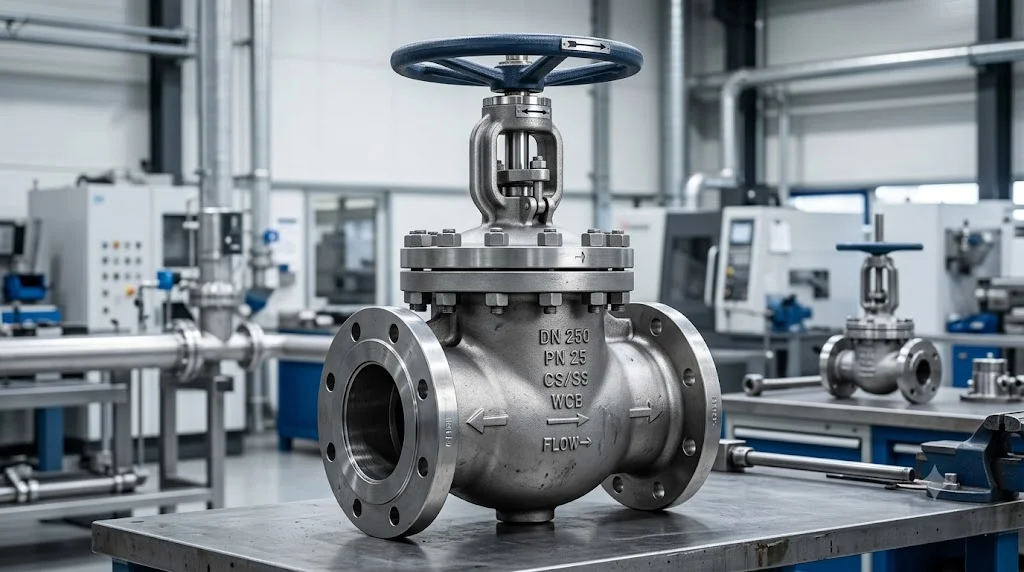

Gate check valve (thường được gọi là van cổng kết hợp van một chiều) là loại van kết hợp chức năng của gate valve và check valve, cho phép kiểm soát dòng chảy thông qua cơ cấu đóng/mở thủ công, đồng thời hỗ trợ ngăn dòng chất lưu chảy ngược trong đường ống một cách tự động.

• Gate function (chức năng cổng): Kiểm soát đóng/mở dòng chảy toàn phần hoặc điều tiết khi cần thiết.

• Check function (chức năng một chiều): Hỗ trợ ngăn dòng chảy ngược (backflow prevention) tương tự như các dòng non-return valve thông thường.

Bản chất của dòng van này là hướng đến việc tối ưu hóa số lượng thiết bị trên tuyến ống (pipeline valve). Tuy nhiên, bạn không nên nhầm lẫn việc sử dụng van tích hợp này với việc lắp nối tiếp một gate valve và một check valve độc lập. Mỗi phương án đều có bài toán kỹ thuật riêng biệt mà người thiết kế cần cân nhắc kỹ lưỡng để tối ưu hóa flow control cho toàn hệ thống.

Cấu Tạo Van cổng một chiều Gồm Những Bộ Phận Nào?

Để thực hiện nhiệm vụ kép, cấu trúc của một chiếc Van cổng một chiều được thiết kế vô cùng tinh vi, bao gồm các thành phần chính sau:

1. Thân van (Body): Chứa toàn bộ cơ cấu bên trong, kết nối trực tiếp với đường ống. Chất liệu thân van quyết định trực tiếp đến khả năng chịu áp lực và độ bền trong môi trường lưu chất khắc nghiệt.

2. Cơ cấu gate (Cổng van): Đảm nhận chức năng đóng/mở dòng chảy. Khi hạ xuống vị trí đóng hoàn toàn, nó tạo ra bề mặt chặn tuyệt đối để ngăn dòng lưu chất đi qua.

3. Cơ cấu check (Bộ phận một chiều): Phản ứng trực tiếp với hướng và áp suất của dòng chảy, có nhiệm vụ chống hiện tượng chảy ngược khi hệ thống ngắt đột ngột.

4. Trục van (Stem): Truyền chuyển động lực từ tay quay hoặc bộ truyền động đến bộ phận đóng mở phía trong.

5. Gioăng làm kín (Seat & Sealing): Đảm bảo độ kín khít tuyệt đối giữa các bề mặt tiếp xúc, ngăn ngừa rò rỉ áp suất ra môi trường bên ngoài.

6. Nắp van và các liên kết: Cố định các chi tiết bên trong và tạo sự đồng bộ cho toàn bộ kết cấu van.

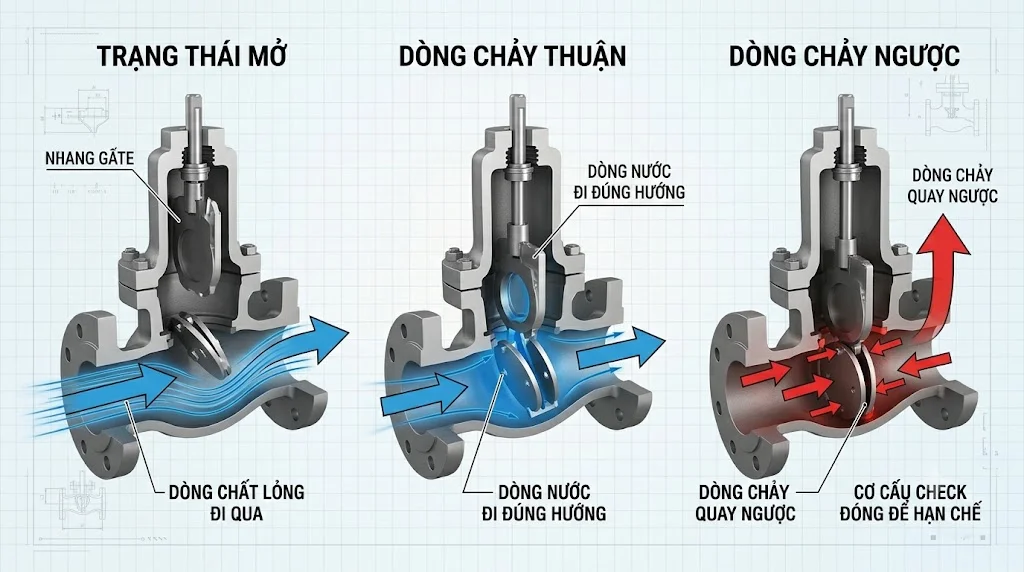

Nguyên Lý Hoạt Động Của Van cổng một chiều

Cơ chế vận hành của van được chia thành ba trạng thái rõ rệt dựa trên động lực học chất lưu:

• Khi dòng chảy đi đúng hướng: Áp suất của dòng lưu chất tác động trực tiếp lên cơ cấu check, đẩy nó mở ra và cho phép dòng chảy lưu thông qua van theo đúng thiết kế ban đầu.

• Khi hệ thống xuất hiện dòng chảy ngược: Ngay khi áp suất phía hạ nguồn lớn hơn thượng nguồn hoặc bơm ngưng hoạt động, cơ cấu check lập tức phản ứng với sự thay đổi áp suất để đóng lại, ngăn chặn hoàn toàn dòng chảy quay ngược về hệ thống nguồn.

• Khi cần khóa dòng thủ công: Người vận hành tác động vào trục van để đưa cơ cấu gate về vị trí đóng, giúp cô lập hoàn toàn khu vực đường ống phía hạ nguồn khi cần bảo trì.

Van cổng một chiều Có Những Loại Nào?

Để đáp ứng đa dạng các dự án công nghiệp, thị trường hiện nay phân loại Van cổng một chiều theo các tiêu chí cơ bản:

• Phân loại theo vật liệu:

  • Gang (Cast Iron / Ductile Iron): Phùng hợp cho hệ thống nước sạch, PCCC thông dụng.

  • Thép Carbon (Carbon Steel): Dành cho hệ thống áp lực và nhiệt độ cao.

  • Inox (Stainless Steel - SS304/SS316): Chống ăn mòn tuyệt đối cho nhà máy hóa chất, thực phẩm.

• Phân loại theo kiểu kết nối: Kiểu kết nối mặt bích phổ biến trong công nghiệp nặng, kết nối ren (Threaded connection) cho các hệ thống đường kính nhỏ.

• Phân loại theo cấp áp suất: Van được sản xuất theo các tiêu chuẩn quốc tế với các dải áp phổ biến như Class 125, Class 150, Class 300 hoặc hệ mét PN10, PN16. (Lưu ý: Không phải mọi model nhà sản xuất đều tích hợp sẵn tất cả các dải áp suất này).

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van cổng một chiều

Việc lựa chọn thiết bị sai thông số kỹ thuật có thể dẫn đến hậu quả nghiêm trọng như sụt áp hệ thống, rò rỉ mối nối hoặc hỏng hóc cơ cấu bên trong. Dưới đây là bảng checklist các thông số cốt lõi:

So Sánh Van cổng một chiều Với Gate Valve Và Check Valve Độc Lập

Để thấy rõ ưu nhược điểm, bảng đối chiếu dưới đây sẽ làm sáng tỏ sự khác biệt giữa các giải pháp:

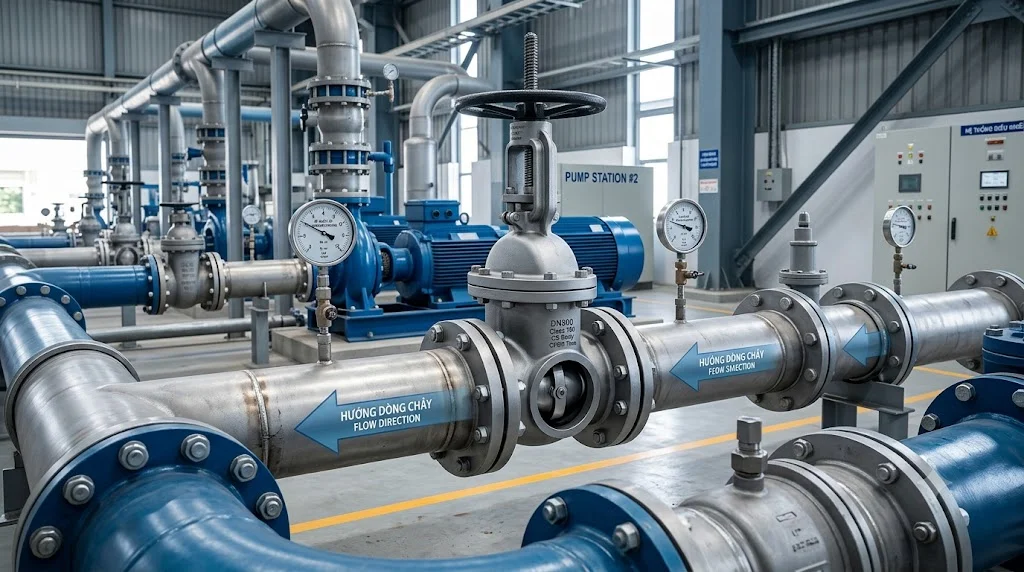

Van cổng một chiều Được Ứng Dụng Ở Đâu?

Nhờ tính năng kép ưu việt, dòng van này hiện diện trong nhiều lĩnh vực công nghiệp trọng điểm:

• Hệ thống cấp nước đô thị: Kiểm soát lưu lượng hiệu quả trên các tuyến ống truyền tải nước sạch lớn.

• Hệ thống PCCC: Được xem xét ứng dụng trong các cấu hình đường ống chuyên dụng theo đúng tiêu chuẩn kỹ thuật thiết kế phòng cháy chữa cháy.

• Hệ thống HVAC: Ứng dụng phổ biến trong các mạch nước tuần hoàn của hệ thống điều hòa không khí trung tâm.

• Trạm bơm công nghiệp: Giải quyết triệt để bài toán bảo vệ bơm trước hiện tượng lưu chất quay ngược dòng (backflow) ngay khi động cơ bơm ngừng hoạt động đột ngột, hạn chế tối đa hiện tượng búa nước phá hủy cánh quạt bơm.

Khi Nào Nên Dùng Van cổng một chiều? (Và Khi Nào Không Nên?)

Thời điểm lý tưởng để sử dụng:

• Không gian lắp đặt đường ống bị giới hạn, chật hẹp.

• Hệ thống yêu cầu đồng thời cả hai tính năng đóng/mở và chống dòng chảy ngược tại một điểm nút.

• Cần giảm thiểu tối đa số lượng mối nối và phụ kiện trên tuyến ống để hạ thấp tỷ lệ rò rỉ tiềm ẩn.

Những trường hợp KHÔNG nên ưu tiên:

• Hệ thống yêu cầu cao về việc bảo trì, sửa chữa độc lập từng chức năng mà không muốn ảnh hưởng đến toàn bộ tuyến ống.

• Đường ống có lưu chất chứa nhiều cặn rác lớn dễ làm kẹt cơ cấu check tích hợp.

• Các tiêu chuẩn dự án khắt khe bắt buộc phải sử dụng thiết bị độc lập riêng biệt.

Những Sai Lầm Thường Gặp Khi Chọn Van cổng một chiều

1. Chỉ chọn van dựa theo kích thước DN: Bỏ qua các thông số về áp suất, nhiệt độ và đặc tính lưu chất dẫn đến việc van bị quá tải nhanh chóng.

2. Bỏ qua áp suất làm việc thực tế của hệ thống: Không tính toán đến hiện tượng tăng áp đột ngột (búa nước) khiến cơ cấu check bị biến dạng.

3. Lắp đặt ngược chiều dòng chảy: Sai lầm chí mạng khiến chức năng một chiều bị vô hiệu hóa hoàn toàn ngay trong lần vận hành đầu tiên.

4. Sai lệch về vật liệu chế tạo: Dùng van gang cho hệ thống hóa chất hoặc nhiệt độ cao dẫn đến ăn mòn và nứt vỡ thân van.

5. Thiếu kiểm tra tiêu chuẩn mặt bích kết nối: Gây khó khăn lớn trong khâu hàn gắn, làm kín và dễ rò rỉ áp lực cao.

6. Mặc định van kết hợp luôn tốt hơn van độc lập: Áp dụng máy móc thiết bị tích hợp vào những hệ thống đòi hỏi độ linh hoạt bảo trì cao.

Hướng Dẫn Lựa Chọn Và Checklist Lắp Đặt Van

Quy trình 6 bước lựa chọn chuẩn kỹ thuật:

• Bước 1: Xác định rõ lưu chất (Nước sạch, nước thải, dầu, khí hay hóa chất ăn mòn?).

• Bước 2: Xác định kích thước (Đo đạc chính xác đường kính danh nghĩa DN của đường ống).

• Bước 3: Kiểm tra áp suất & nhiệt độ (Rà soát thông số áp suất làm việc, áp suất tối đa và nhiệt độ vận hành).

• Bước 4: Đối chiếu vật liệu (Lựa chọn chất liệu thân van, đĩa van và gioăng làm kín tương thích).

• Bước 5: Xác định kiểu kết nối (Kiểm tra tiêu chuẩn mặt bích, tiêu chuẩn ren kỹ thuật).

• Bước 6: Đánh giá bài toán vận hành (Cân nhắc kỹ xem hệ thống thực sự cần van tích hợp hay bộ đôi van độc lập).

Checklist trước khi lắp đặt và vận hành:

• Kiểm tra chính xác model, kích thước DN của Van cổng một chiều.

• Đối chiếu thông số áp suất làm việc (pressure rating) với hệ thống.

• Kiểm tra kỹ chất liệu thân van và gioăng làm kín.

• Xác định đúng chiều mũi tên dòng chảy trên thân van.

• Kiểm tra độ tương thích của mặt bích hoặc ren kết nối.

• Vệ sinh sạch sẽ toàn bộ đường ống trước khi đưa van vào lắp đặt.

• Đảm bảo không còn dị vật hoặc mạt hàn kẹt bên trong khoang van.

• Vận hành thử nghiệm thao tác đóng/mở thủ công.

• Kiểm tra kỹ độ kín khít và hiện tượng rò rỉ sau khi siết bu-lông.

• Theo dõi sát sao thông số dòng chảy trong lần vận hành đầu tiên.

Câu Hỏi Thường Gặp Về Van cổng một chiều

Gate check valve là gì?

Đây là dòng van công nghiệp tích hợp đồng thời chức năng đóng/mở dòng chảy của van cổng (gate valve) và chức năng ngăn dòng chảy ngược của van một chiều (check valve) trong cùng một thiết bị.

Van cổng một chiều có giống gate valve thông thường không?

Không. Gate valve truyền thống chỉ thực hiện chức năng đóng/mở thủ công, trong khi gate check valve được thiết kế thêm cơ cấu chuyên dụng để hỗ trợ chống dòng chảy ngược tự động.

Van cổng một chiều có thể thay thế hoàn toàn check valve độc lập không?

Không nên áp dụng một cách rập khuôn. Khả năng thay thế phụ thuộc vào cấu trúc kỹ thuật cụ thể của sản phẩm cũng như yêu cầu vận hành thực tế của toàn bộ hệ thống đường ống.

Van cổng một chiều thường được ứng dụng ở những hệ thống nào?

Thiết bị này được sử dụng rộng rãi trong các hệ thống cấp nước, mạng lưới HVAC, trạm bơm công nghiệp, PCCC và một số dây chuyền xử lý lưu chất phù hợp.

Làm thế nào để chọn mua Van cổng một chiều chuẩn xác nhất?

Bạn cần đánh giá đồng thời các yếu tố: kích thước DN, áp suất, nhiệt độ, đặc tính lưu chất, vật liệu chế tạo, tiêu chuẩn kết nối và yêu cầu thực tế của dự án.

Gate Check Valve – Giải Pháp Kết Hợp Cho Hệ Thống Đường Ống

Tóm lại, gate check valve là một thiết bị kỹ thuật thông minh mang lại giá trị thiết thực trong việc tích hợp hai chức năng cốt lõi trên cùng một thân van. Nó giúp tối ưu hóa không gian lắp đặt, cắt giảm số lượng thiết bị và tiết kiệm chi phí vật tư cho nhiều hệ thống đường ống hiện đại. Tuy nhiên, để đạt hiệu quả vận hành tối đa, kỹ sư thiết kế cần đánh giá kỹ lưỡng điều kiện thực tế của hệ thống thay vì áp dụng một cách dập khuôn.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về gate check valve!
