Van máy bơm nước

Tổng Hợp Kiến Thức Và Tiêu Chí Lựa Chọn Chuẩn Xác

Một hệ thống máy bơm nước khi vận hành đôi khi gặp phải những sự cố thực tế gây phiền toái như nước bị chảy ngược khi tắt bơm, máy bơm thường xuyên mất mồi, khó khăn khi cô lập để bảo trì, áp lực đường ống không ổn định hoặc xuất hiện rò rỉ tại các điểm kết nối. Đôi khi, hiệu suất làm việc của bơm không đạt yêu cầu cấu hình ban đầu. Một trong những nguyên nhân cốt lõi dẫn đến các vấn đề này đến từ việc lựa chọn hoặc lắp đặt van bơm nước chưa phù hợp.

Vậy van bơm nước thực chất gồm những loại nào? Mỗi dòng van đảm nhiệm chức năng gì và nên được lắp đặt ở đâu trên hệ thống đường ống? Bài viết dưới đây sẽ giúp bạn giải đáp toàn diện các thắc mắc này.

Máy Bơm Nước Có Cần Lắp Van Không?

Câu trả lời chắc chắn là có. Trong bất kỳ hệ thống truyền dẫn chất lỏng nào, việc trang bị hệ thống van đi kèm máy bơm đóng vai trò như "bộ điều phối" giúp kiểm soát toàn bộ hướng đi, lưu lượng và áp suất của dòng nước.

Nếu không lắp đặt van đúng cách, hệ thống của bạn sẽ đối mặt với nguy cơ sụt áp, búa nước gây vỡ đường ống, hoặc làm cháy động cơ do bơm chạy khô khi mất nước mồi. Việc đầu tư hệ thống van đồng bộ không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn kéo dài tuổi thọ cho toàn bộ thiết bị phía sau.

Van Máy Bơm Nước Là Gì?

Van máy bơm nước là tập hợp các loại van được sử dụng trên đường ống kết nối trực tiếp với máy bơm nhằm kiểm soát, điều tiết, cô lập hoặc ngăn chặn dòng nước chảy ngược trong hệ thống. Cần lưu ý rằng “van máy bơm nước” không phải là tên của một thiết bị đơn lẻ, mà là một nhóm van phân loại theo ứng dụng thực tế.

Tùy vào vị trí và mục đích sử dụng trên tuyến ống, hệ thống bơm sẽ kết hợp linh hoạt các dòng van khác nhau:

• Van một chiều: Chuyên trách chống dòng nước chảy ngược khi bơm dừng.

• Van bi: Phục vụ nhu cầu đóng/mở nhanh gọn.

• Van cổng: Đóng/mở tổng tuyến ống với tổn thất áp suất cực thấp.

• Van bướm: Giải pháp tối ưu cho các đường ống có kích thước lớn.

• Van chân (luppe): Hỗ trợ giữ nước ở đường hút trong một số hệ thống bơm ly tâm.

Nguyên Lý Hoạt Động Của Van Trong Hệ Thống Máy Bơm

Để hiểu cách van vận hành, chúng ta cần nhìn nhận qua chu trình chuyển động của lưu chất: Bể chứa→  Đường hút → Máy bơm →  Đường đẩy →  Hệ thống sử dụng.

Tại mỗi điểm nút, van đóng vai trò riêng biệt:

• Ở đường hút: Van giúp giữ nước cố định trong ống, ngăn nước hồi về bể và hỗ trợ quá trình mồi bơm không bị ngắt quãng.

• Ở đầu xả: Van giúp cô lập máy bơm khi cần bảo trì, đồng thời ngăn dòng nước áp lực cao từ hệ thống đẩy ngược lại làm quay cánh quạt bơm.

Khi máy bơm ngừng hoạt động đột ngột, chênh lệch áp suất lớn sinh ra dòng chảy ngược. Nếu hệ thống thiếu giải pháp van phù hợp, hiện tượng này sẽ gây va đập thủy lực (búa nước), làm hỏng cánh bơm và khiến hệ thống mất ổn định nghiêm trọng.

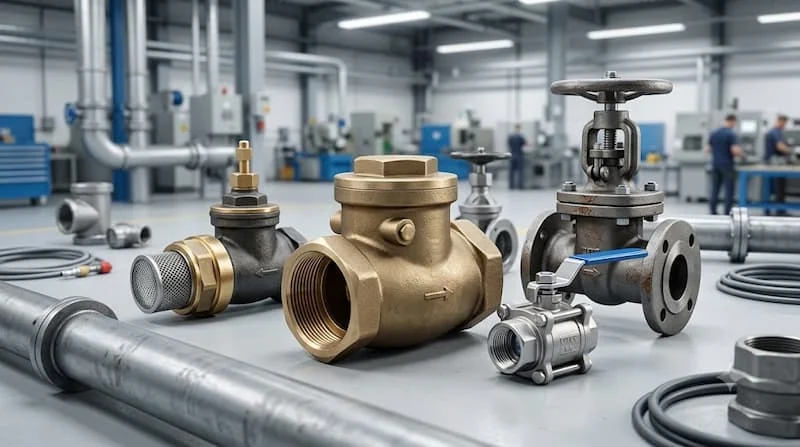

Các Loại Van Máy Bơm Nước Phổ Biến

1. Van một chiều (Check Valve):

   Cho phép nước đi qua theo một hướng duy nhất và tự động đóng lại khi có dòng chảy ngược. Các dạng phổ biến gồm van lá lật, van lò xo, van một chiều dạng đứng hoặc van chân.

2. Van bi (Ball Valve):

   Có ưu điểm đóng/mở nhanh, cấu trúc gọn nhẹ, rất phù hợp cho các đường ống nước dân dụng và công nghiệp cỡ nhỏ.

3. Van cổng (Gate Valve):

   Thường dùng khi cần mở hoàn toàn dòng chảy với tổn thất áp suất tối thiểu trên các tuyến ống chính.

4. Van bướm (Butterfly Valve):

   Dòng van bướm là lựa chọn hàng đầu cho các đường ống có kích thước lớn, hệ thống cấp nước đô thị, tòa nhà cao tầng, hệ thống HVAC và PCCC nhờ kết cấu gọn nhẹ, tiết kiệm không gian.

5. Van chân (Foot Valve):

   Lắp ở chân ống hút trong bể hoặc giếng, có nhiệm vụ giữ nước trong đường ống hút và tích hợp lưới lọc rác ngăn cặn bẩn đi vào buồng bơm.

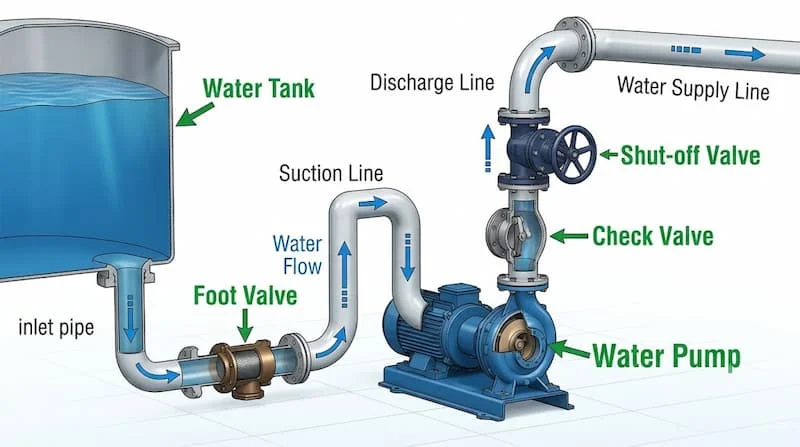

Vị Trí Lắp Van Trong Hệ Thống Máy Bơm Nước

Cấu hình lắp đặt tiêu chuẩn trên một hệ thống bơm thường tuân theo thứ tự:

Nguồn nước → Van chân/van một chiều (đầu hút) → Máy bơm → Van một chiều (đầu đẩy) → Van khóa → Đường ống sử dụng.

• Van ở đầu hút: Giữ nước, hạn chế chảy ngược và hỗ trợ mồi bơm hiệu quả.

• Van một chiều ở đầu đẩy: Bảo vệ hệ thống khi bơm dừng, giảm thiểu tác động ngược lên trục bơm.

• Van khóa (Van bi/Van bướm): Đặt ở vị trí thuận lợi giúp cô lập máy bơm nhanh chóng khi cần kiểm tra, bảo trì hoặc thay thế thiết bị mà không cần xả toàn bộ nước trong hệ thống.

Thông Số Quan Trọng Khi Chọn Van Máy Bơm Nước

Việc lựa chọn thiết bị không thể chỉ dựa vào câu cửa miệng "bơm DN50 thì mua van DN50". Bạn cần đánh giá đồng thời các thông số kỹ thuật cốt lõi sau:

So Sánh Các Loại Van Dùng Cho Máy Bơm Nước

Nếu mục tiêu của bạn là ngăn dòng ngược, hãy ưu tiên van một chiều. Nếu cần đóng mở nhanh, hãy chọn van bi. Đối với các đường ống quy mô lớn đòi hỏi sự gọn nhẹ và chi phí tối ưu, van bướm là giải pháp không thể thay thế.

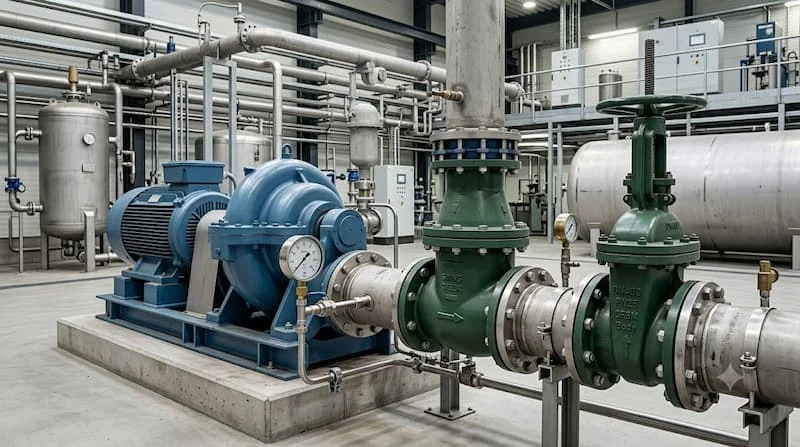

Van Máy Bơm Nước Được Ứng Dụng Ở Đâu?

• Hệ thống cấp nước gia đình: Bơm tăng áp, bơm cấp nước lên bồn chứa sinh hoạt.

• Tòa nhà cao tầng: Hệ thống tăng áp suất tầng cao, bơm cấp nước sinh hoạt và bể chứa trung gian.

• Trạm bơm công nghiệp: Trạm bơm nước sạch, nước thô phục vụ dây chuyền sản xuất lớn.

• Hệ thống PCCC: Kết hợp đồng bộ với máy bơm chữa cháy theo các tiêu chuẩn kỹ thuật nghiêm ngặt.

• Hệ thống HVAC & Xử lý nước: Các chu trình tuần hoàn nước làm mát, xử lý nước thải nhà máy.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Van Máy Bơm

1. Chỉ chọn van theo kích thước DN: Bỏ qua thông số áp suất làm việc khiến van nhanh chóng bị rò rỉ hoặc nứt vỡ.

2. Lắp van một chiều ngược hướng dòng chảy: Khiến chức năng ngăn nước ngược bị vô hiệu hóa hoàn toàn ngay trong lần khởi động đầu tiên.

3. Dùng van khóa để điều tiết lưu lượng liên tục: Không phải dòng van nào cũng được thiết kế để tiết lưu dòng chảy, việc này dễ gây mòn đĩa van.

4. Bỏ qua yếu tố tổn thất áp suất: Lắp quá nhiều phụ kiện không tương thích làm sụt giảm lưu lượng đầu ra của máy bơm.

5. Không chú ý đến đặc tính lưu chất: Dùng van thông thường cho nguồn nước nhiễm mặn, nhiễm phèn hoặc chứa nhiều cặn rác mà không có màng lọc bảo vệ.

Hướng Dẫn Lựa Chọn Và Checklist Lắp Đặt Van Cho Máy Bơm

Quy trình 7 bước lựa chọn chuẩn kỹ thuật:

• Bước 1: Xác định chính xác loại máy bơm (bơm ly tâm, bơm tăng áp, bơm chìm hay bơm tự mồi).

• Bước 2: Xác định đặc tính lưu chất (nước sạch, nước nóng, nước thải hay nước có cặn).

• Bước 3: Đo đạc kích thước đường ống và hình thức kết nối thực tế.

• Bước 4: Tính toán áp suất làm việc tối đa và áp suất định mức của toàn hệ thống.

• Bước 5: Xác định rõ chức năng cốt lõi cần thiết (chống chảy ngược, khóa dòng hay giữ nước đường hút).

• Bước 6: Lựa chọn vật liệu van phù hợp (đồng, gang, inox, nhựa).

• Bước 7: Kiểm tra các tiêu chuẩn kỹ thuật khắt khe (đặc biệt đối với hệ thống PCCC hoặc dự án công nghiệp).

Checklist trước khi lắp đặt van cho máy bơm:

• Xác định đúng chủng loại van theo thiết kế.

• Kiểm tra kỹ kích thước DN và tiêu chuẩn kết nối.

• Đối chiếu thông số áp suất làm việc của van với máy bơm.

• Kiểm tra chất liệu thân van và vòng đệm làm kín.

• Định vị chính xác chiều mũi tên dòng chảy trên thân van.

• Vệ sinh sạch sẽ mạt hàn và rác bẩn trong đường ống trước khi lắp.

• Đảm bảo đường ống không tạo lực uốn cơ học bất thường lên thân van.

• Kiểm tra độ kín khít toàn diện sau khi siết chặt bu-lông.

• Vận hành chạy thử hệ thống và theo dõi sát sao thông số dòng chảy trong lần chạy đầu tiên.

Câu Hỏi Thường Gặp Về Van Máy Bơm

Máy bơm nước cần những loại van nào?

Tùy vào thiết kế cụ thể, hệ thống bơm thường sử dụng kết hợp van một chiều, van khóa, van bi, van cổng, van bướm hoặc van chân.

Van một chiều có thực sự cần thiết cho máy bơm nước không?

Có. Van một chiều giúp ngăn nước chảy ngược khi bơm dừng, bảo vệ cánh quạt bơm và hạn chế tối đa hiện tượng búa nước phá hủy hệ thống đường ống.

Nên lắp van một chiều ở đầu hút hay đầu xả của máy bơm?

Vị trí lắp phụ thuộc vào sơ đồ thủy lực. Ở đường hút, van chân giúp giữ nước mồi; ở đường đẩy, van một chiều ngăn nước áp lực cao dội ngược lại khi ngắt động cơ.

Làm thế nào để chọn van máy bơm nước chuẩn xác?

Bạn cần xem xét đồng thời chủng loại bơm, đường kính DN, lưu lượng, áp suất, nhiệt độ lưu chất, vật liệu chế tạo và tiêu chuẩn kết nối tương thích.

Van bơm nước có làm giảm hiệu suất của bơm không?

Có thể. Bất kỳ loại van nào cũng tạo ra một mức độ tổn thất áp suất cục bộ nhất định. Việc chọn sai kích thước hoặc loại van không phù hợp sẽ làm gia tăng đáng kể tổn thất cột áp của toàn hệ thống.

Van Bơm Nước – Chọn Đúng Van Để Hệ Thống Hoạt Động Ổn Định

Tóm lại, van là thành phần linh kiện không thể thiếu trong bất kỳ hệ thống máy bơm nước nào. Mỗi dòng van đều đảm nhiệm một chức năng chuyên biệt nhằm bảo vệ thiết bị và duy trì dòng chảy ổn định. Việc lựa chọn thiết bị không thể chỉ dựa vào kích thước đường ống, mà cần phải cân nhắc toàn diện các yếu tố về lưu lượng, áp suất, đặc tính lưu chất, vật liệu và vị trí lắp đặt thực tế.
