Tư Vấn Kỹ Thuật: Chọn High Pressure Shut Off Valve Cho Hệ Thống Áp Suất Cao An Toàn, Chống Rò Rỉ

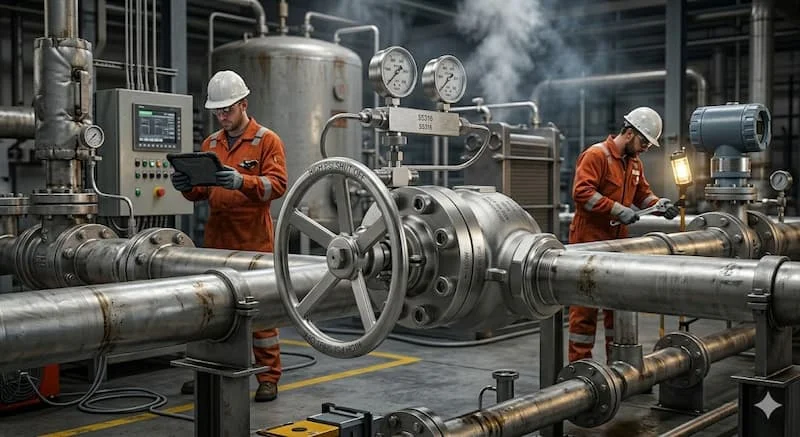

Vì sao hệ thống áp suất cao cần shut off valve chuyên dụng?

Hãy tưởng tượng một kịch bản nguy hiểm tại trạm nén khí trung tâm hoặc xưởng thủy lực: áp suất hệ thống đột ngột tăng vọt vượt ngưỡng kiểm soát, hoặc một đoạn đường ống khí nén bị rò rỉ xé rách do mỏi vật liệu. Tại các nhà máy hóa chất hay lọc dầu, những tình huống khẩn cấp này đòi hỏi hệ thống phải được cô lập dòng chảy ngay lập tức nhằm ngăn chặn thảm họa cháy nổ. Đứng trước áp lực vận hành đó, việc trang bị một thiết bị ngắt dòng chuyên dụng là yếu tố sống còn để bảo vệ tính mạng con người và khối tài sản khổng lồ của doanh nghiệp.

Nhiều đơn vị vận hành thường mắc sai lầm khi sử dụng các dòng van công nghiệp thông thường cho các vị trí trọng yếu này. Hệ quả là van phổ thông hoàn toàn bất lực, không chịu được lực xé của áp suất cao, dẫn đến hiện tượng rò rỉ lưu chất nguy hiểm ra môi trường. Nghiêm trọng hơn, hiện tượng sụt áp đột ngột hoặc nổ đường ống sẽ làm gián đoạn toàn bộ dây chuyền sản xuất, tiêu tốn hàng trăm triệu đồng chi phí sửa chữa và đền bù thiệt hại.

Để giải quyết triệt để bài toán này, dòng high pressure shut off valve ra đời như một giải pháp kỹ thuật tối ưu. Được thiết kế đặc biệt để chịu tải lực cực lớn, thiết bị ngắt áp cao này giúp cô lập dòng chảy nhanh chóng và chính xác tuyệt đối. Việc tích hợp các dòng high pressure valve chuyên dụng không chỉ bảo vệ các thiết bị đo lường đắt tiền phía sau mà còn đảm bảo tính an toàn, ổn định bền vững cho toàn bộ hệ thống vận hành.

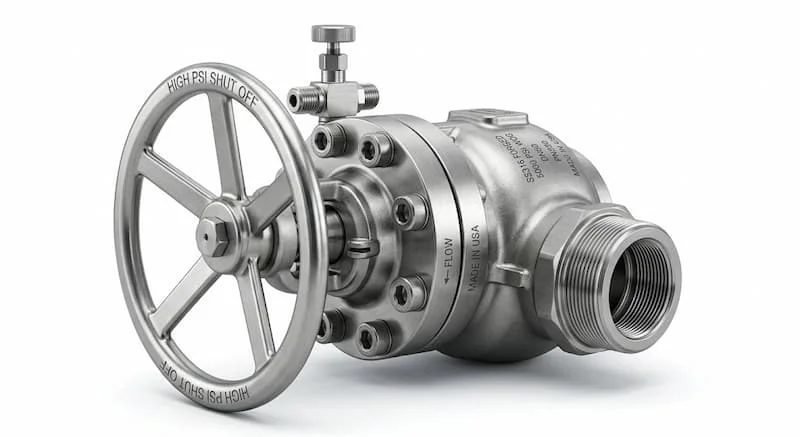

High pressure shut off valve là gì?

High pressure shut off valve là loại van chuyên dùng để đóng ngắt dòng lưu chất trong các hệ thống áp suất cao nhằm đảm bảo an toàn và kiểm soát vận hành. Khác với các dòng van điều tiết thông thường, chức năng cốt lõi của thiết bị này là cô lập hoàn toàn dòng chảy, thực hiện nhiệm vụ ngắt khẩn cấp (Emergency Shut Down) và bảo vệ các thiết bị nhạy cảm như đồng hồ đo, cảm biến, máy bơm khỏi tình trạng quá áp phá hủy.

Thiết bị này được thiết kế để hoạt động bền bỉ trong những môi trường lưu chất có tính chất động học phức tạp và áp lực phá hủy lớn:

• Dầu thủy lực: Hệ thống truyền động, kích thủy lực công nghiệp nặng.

• Khí nén áp cao: Trạm nén khí, hệ thống thổi chai PET, khí công nghiệp.

• Hơi nóng (Steam): Lò hơi cao áp, tua-bin khí nhà máy điện.

• Hóa chất và Gas công nghiệp: Hệ thống dẫn khí hóa lỏng (LPG, CNG), oxy, nitơ áp suất cao.

Nguyên lý hoạt động của van ngắt áp suất cao

Cơ chế đóng mở của van ngắt áp suất cao chủ yếu chia thành hai nhóm chuyển động cơ học chính:

• Chuyển động xoay một phần tư (Quarter-turn): Điển hình là van bi áp cao, đĩa van xoay một góc đúng 90 độ để đóng hoặc mở dòng chảy tức thì, tối ưu thời gian phản ứng khẩn cấp.

• Chuyển động tịnh tiến (Linear motion): Điển hình là van kim hoặc van cầu, trục van di chuyển tịnh tiến lên xuống dọc theo hướng dòng chảy để siết chặt đĩa van vào cửa định vị, ngắt dòng chảy một cách từ từ nhằm giảm thiểu hiện tượng búa nước.

Trong cơ chế này, vai trò của bộ phận ghế van (seat) và vật liệu làm kín (sealing) là yếu tố quyết định. Dưới áp lực ép cơ học và áp suất ngược của lưu chất, bộ phận làm kín sẽ biến dạng đàn hồi vi mô để điền đầy vào các khe hở tuyệt đối, ngăn không cho một phân tử khí hay giọt chất lỏng nào lọt qua.

Tại sao van áp suất cao cần thiết kế đặc biệt?

Khi dòng lưu chất đạt mức áp suất hàng ngàn PSI, lực tác dụng lên mỗi milimét vuông bề mặt lòng van là cực kỳ khổng lồ. Áp lực lớn này sẽ gây ra hiện tượng mỏi và biến dạng vĩ mô đối với cấu trúc vật liệu thông thường. Thêm vào đó, nếu sử dụng các loại gioăng mềm phổ thông, áp lực dòng chảy sẽ dễ dàng thổi bay, xé rách hoặc làm rò rỉ đệm van chỉ sau vài lần đóng mở.

Chính vì vậy, van áp suất cao bắt buộc phải sở hữu độ dày thân van vượt trội, đúc hoặc rèn nguyên khối bằng các hợp kim chịu lực cao. Mọi chi tiết ren, trục và bề mặt làm kín đều được gia công cơ khí chính xác với dung sai cực nhỏ để phân bổ đều ứng suất lực, đảm bảo van không bị nứt vỡ hay kẹt cứng dưới áp lực nén cực đại.

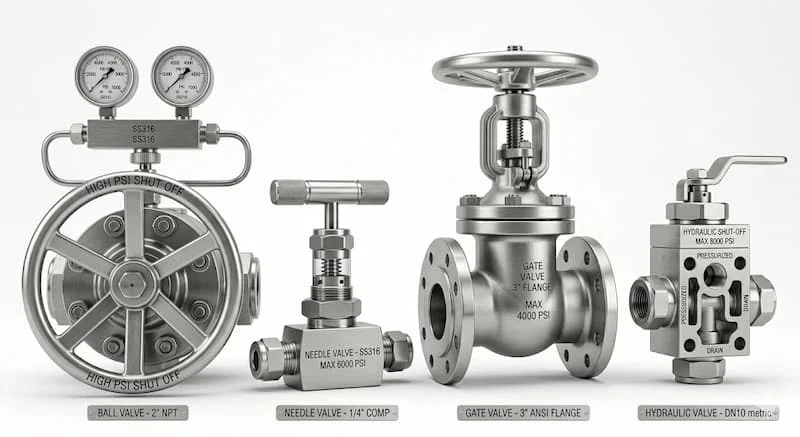

Các loại high pressure shut off valve phổ biến

Tùy thuộc vào yêu cầu vận hành riêng biệt của từng hệ thống, kỹ sư sẽ chỉ định loại van ngắt phù hợp:

High pressure ball valve (Van bi áp suất cao)

Đây là dòng van đóng ngắt nhanh phổ biến nhất trong công nghiệp. Cấu trúc gồm một quả bi đục lỗ xuyên tâm chịu lực cao, cho phép lật trạng thái đóng/mở chỉ bằng một thao tác gạt 90 độ. Dòng van này đạt độ kín khít rất cao và không gây tổn thất áp suất khi mở hoàn toàn.

Needle shut off valve (Van kim ngắt áp cao)

Đặc trưng bởi một trục van thuôn nhọn như mũi kim, dòng van này cho khả năng tiết lưu và ngắt dòng chảy cực kỳ tinh chỉnh, chính xác. Van kim thường có kích thước nhỏ nhưng sở hữu năng lực chịu đựng mức áp suất siêu cao, là thiết bị không thể thiếu trước các đồng hồ đo áp lực.

Gate shut off valve (Van cổng áp suất cao)

Vận hành bằng cách nâng hạ đĩa van dạng vách ngăn thẳng đứng. Dòng van này được lựa chọn khi hệ thống yêu cầu luân chuyển khối lượng lưu lượng lớn và đòi hỏi tổn thất áp suất ở mức thấp nhất khi van mở hoàn toàn.

Hydraulic shut off valve (Van ngắt thủy lực)

Là dòng hydraulic shut off valve chuyên dụng cho các đường ống dầu thủy lực của máy ép, cánh tay robot nặng. Thân van thường được làm từ thép rèn cường độ cao để chống chịu áp lực xung kích đột ngột (áp lực búa thủy lực) và sự mài mòn liên tục của dầu tuần hoàn.

Pneumatic shut off valve (Van ngắt điều khiển khí nén)

Dòng van này được tích hợp bộ truyền động bằng khí nén (Pneumatic actuator) giúp tự động hóa cao quy trình vận hành. Khi nhận tín hiệu khẩn cấp từ phòng điều khiển, van sẽ tự động xả hoặc cấp khí để đóng sập cửa van lại trong vòng một vài phần mười giây.

Thông số kỹ thuật quan trọng khi chọn van áp suất cao

Chọn sai thông số kỹ thuật của một chiếc pressure control valve áp cao sẽ dẫn đến những hậu quả thảm khốc về an toàn. Các thông số cốt lõi cần phải kiểm tra kỹ lưỡng bao gồm:

• Áp suất làm việc định mức (Working Pressure): Đây là giới hạn áp suất vận hành an toàn liên tục của van, thường được phân cấp rõ ràng theo các ngưỡng công nghiệp: 1000 PSI, 3000 PSI, 6000 PSI, cho đến mức siêu cao 10000 PSI (tương đương khoảng 700 bar).

• Nhiệt độ hoạt động cực hạn: Khả năng chịu nhiệt của van chịu ảnh hưởng lớn bởi vật liệu thân và gioăng (Ví dụ: gioăng Peek hay Kim loại chịu nhiệt tốt hơn PTFE).

• Kích thước và kiểu kết nối:

  • Kết nối ren tiêu chuẩn NPT hoặc BSP (phổ biến cho đường ống nhỏ áp cao).

  • Kết nối hàn đút túi Socket weld hoặc hàn giáp mối (loại bỏ hoàn toàn nguy cơ rò rỉ qua đường ren).

  • Kết nối mặt bích chịu lực Flange (cho đường ống kích thước lớn).

• Vật liệu chế tạo thân van: Thép không gỉ hợp kim như SS304, SS316 hoặc thép carbon rèn Forged steel (A105, F316).

So sánh van inox và van thép rèn cho áp suất cao

Trong phân khúc áp suất cao, kỹ sư thường phải cân nhắc giữa hai chủng loại vật liệu cao cấp: Thép không gỉ (Inox) và Thép rèn (Forged Steel).

Khi nào nên dùng SS316? Bạn bắt buộc phải chỉ định van inox SS316 khi lưu chất có tính xâm thực hóa học mạnh hoặc yêu cầu độ tinh khiết tuyệt đối, ngăn chặn hiện tượng nhiễm tạp chất kim loại.

Khi nào chọn Forged Steel? Thép rèn là lựa chọn hoàn hảo cho hệ thống thủy lực, dầu bôi trơn và các đường dẫn hydrocarbon. Công nghiệp dầu khí thường ưu tiên dùng thép rèn vì quá trình rèn áp lực cao giúp triệt tiêu hoàn toàn các lỗ khí khuyết tật bên trong lòng kim loại (vốn thường xuất hiện ở van đúc), mang lại khả năng chịu áp lực xung kích và mô-men xoắn cực đại tốt nhất.

Vì sao high pressure shut off valve cần độ kín cao?

Ở áp suất thông thường, một kẽ hở micro chỉ gây ra hiện tượng rò rỉ dạng giọt. Nhưng ở mức áp suất 6000 PSI, kẽ hở đó sẽ tạo ra một tia phun lưu chất có vận tốc tương đương một lưỡi dao sắc bén, có khả năng xuyên thủng da người hoặc cắt đứt các đường dây điện lân cận. Đặc biệt, nếu môi trường lưu chất là gas, khí hydro hoặc hóa chất độc hại, sự rò rỉ dù là nhỏ nhất cũng có thể dẫn đến nguy cơ cháy nổ dây chuyền hoặc thảm họa nhiễm độc diện rộng.

Để đạt được độ kín khít tuyệt đối, các nhà sản xuất phải kết hợp các giải pháp vật liệu đệm tiên tiến:

• PTFE/RPTFE Seat: Đạt độ kín tuyệt đối cho các ứng dụng nhiệt độ trung bình, lực ma sát đóng mở thấp.

• Metal Seat (Làm kín kim loại - kim loại): Đĩa van và ghế van được mài rà chính xác đạt độ bóng gương, chuyên dụng cho môi trường nhiệt độ siêu cao và áp suất cực đại nơi gioăng mềm bị phá hủy.

• Double Sealing (Làm kín kép): Tích hợp nhiều lớp gioăng dự phòng nối tiếp nhau để ngăn chặn dòng rò rỉ thứ cấp.

Đồng thời, tất cả các sản phẩm van áp cao chính hãng bắt buộc phải trải qua các quy trình kiểm thử nghiêm ngặt theo tiêu chuẩn quốc tế như API 598 (Thử nghiệm và kiểm tra van của Viện Dầu khí Mỹ), ANSI hay ISO 5208 để đảm bảo tỷ lệ rò rỉ bằng không trước khi xuất xưởng.

Ứng dụng của high pressure shut off valve trong công nghiệp

Sự xuất hiện của các dòng van ngắt áp cao là điều kiện bắt buộc trong cấu trúc hạ tầng của nhiều ngành công nghiệp then chốt:

• Hệ thống thủy lực áp lực lớn: Lắp đặt trên các đường cung cấp dầu của máy ép thủy lực hàng ngàn tấn, hệ thống cẩu trục cảng biển, nơi áp lực dầu liên tục duy trì ở mức cao.

• Nhà máy dầu khí & Lọc hóa dầu: Ngành dầu khí yêu cầu nghiêm ngặt về thiết bị áp suất cao vì lưu chất hydrocarbon dễ cháy luôn được vận chuyển dưới áp lực rất lớn từ lòng đất lên các tháp chưng cất. Khả năng đóng ngắt khẩn cấp của van giúp cách ly vùng sự cố ngay lập tức.

• Trạm khí nén cao áp & Hệ thống hơi (Steam): Khí nén và hơi nóng áp suất cao tích lũy năng lượng rất lớn; việc shut off nhanh giúp ngăn ngừa hiện tượng sụt áp dây chuyền và bảo vệ an toàn cho lò hơi.

• Công nghiệp hóa chất & Nhà máy điện: Đảm bảo chu trình khép kín của các phản ứng hóa học áp lực cao và dòng lưu chuyển hơi quá nhiệt an toàn.

Những sai lầm thường gặp khi chọn van áp suất cao

Trong thực tế vận hành, chúng tôi đã ghi nhận không ít sự cố đáng tiếc bắt nguồn từ những chủ quan khi chọn mua thiết bị:

• Chọn van không đúng chỉ số PSI hệ thống: Sử dụng van có định mức áp suất định danh thấp hơn áp suất làm việc thực tế lúc đỉnh tải của hệ thống.

• Bỏ qua thông số nhiệt độ làm việc: Chỉ quan tâm đến áp suất mà quên rằng nhiệt độ quá cao sẽ làm suy giảm đến 30% khả năng chịu áp của vật liệu kim loại và làm nóng chảy gioăng làm kín.

• Dùng sai vật liệu seal: Chọn gioăng cao nén thông thường cho môi trường dung môi hóa chất, khiến gioăng bị trương nở, mủn nát gây kẹt cứng trục van.

• Sử dụng van dân dụng cho ứng dụng công nghiệp: Đưa các dòng van thương mại giá rẻ, thành van mỏng vào các đường ống công nghiệp nặng chịu áp lực cao.

• Không test áp lực trước khi đưa vào vận hành: Không thử nghiệm áp lực thủy tĩnh độc lập trước khi đấu nối đại trà, dẫn đến rủi ro rò rỉ hệ thống khi chạy thử nghiệm tải.

Checklist chọn high pressure shut off valve phù hợp

Để đảm bảo hệ thống của bạn được bảo vệ bởi một thiết bị chuẩn kỹ thuật, hãy rà soát kỹ bảng checklist dưới đây trước khi đặt hàng:

• Xác định áp suất tối đa thực tế: Áp suất đỉnh của hệ thống là bao nhiêu PSI hoặc bar? (Van chọn phải có định mức cao hơn ít nhất 20%).

• Kiểm tra nhiệt độ cực đại của lưu chất: Đảm bảo vật liệu thân van và bộ seal hoạt động ổn định trong dải nhiệt độ này.

• Xác định chính xác môi trường làm việc: Lưu chất có tính ăn mòn hóa học, có chứa hạt rắn mài mòn hay là khí dễ cháy?

• Lựa chọn vật liệu chịu lực tối ưu: Quyết định chọn mác thép không gỉ SS316 chuyên dụng hay thép carbon rèn Forged Steel kinh tế.

• Kiểm tra tính đồng bộ của tiêu chuẩn kết nối: Xác định rõ chuẩn ren NPT, BSP hay mối hàn Socket weld để đảm bảo độ kín khít tuyệt đối.

• Kiểm tra chứng chỉ kỹ thuật: Yêu cầu nhà cung cấp cung cấp đầy đủ chứng nhận test áp theo chuẩn API 598, CO/CQ minh bạch.

• Lựa chọn thương hiệu phân phối uy tín: Chỉ mua từ các đơn vị đại diện chính thức, có cam kết bảo hành và hỗ trợ kỹ thuật rõ ràng.

Hướng dẫn lắp đặt và bảo trì van áp suất cao

Quy trình lắp đặt chuẩn xác là điều kiện tiên quyết để van áp cao phát huy tối đa công năng bảo vệ:

1. Vệ sinh sạch sẽ đường ống trước khi lắp đặt: Tiến hành sục rửa, thổi sạch toàn bộ xỉ hàn, cát sạn, rác cơ học bên trong đường ống. Các hạt rắn này nếu bám vào bề mặt đệm van khi đóng lại sẽ làm xước lòng van, gây rò rỉ vĩnh viễn.

2. Siết lực bulông/đường ren đúng mô-men xoắn (Torque): Sử dụng cờ-lê lực chuyên dụng để siết bulông theo đúng thông số hướng dẫn của nhà sản xuất. Việc siết quá lực sẽ làm biến dạng ren hoặc nứt tai bích van, trong khi siết thiếu lực sẽ gây rò rỉ dưới áp lực cao.

3. Thực hiện kiểm tra test áp toàn diện trước khi vận hành: Sau khi lắp đặt, phải tiến hành thử áp lực bằng nước (Hydrotest) ở mức 1.5 lần áp suất thiết kế để kiểm tra độ kín của tất cả các mối nối liên kết.

4. Kiểm tra và bảo dưỡng bộ seal định kỳ: Lên lịch trình kiểm tra phần đệm trục (gland packing) và gioăng làm kín định kỳ từ 3 đến 6 tháng một lần để phát hiện sớm các dấu hiệu rạn nứt, lão hóa vật liệu.

5. Tuyệt đối không vận hành vượt quá thông số áp suất định mức: Cài đặt các van an toàn (Safety valve) phía trước để đảm bảo áp suất dòng lưu chất không bao giờ vượt quá ngưỡng PSI cho phép của van shut off.

Câu hỏi thường gặp về high pressure shut off valve (FAQ)

High pressure shut off valve thông thường chịu được bao nhiêu PSI?

Tùy thuộc vào thiết kế kết cấu và vật liệu chế tạo, các dòng van áp suất cao công nghiệp có thể chịu đựng dải áp lực rất rộng, phổ biến từ các ngưỡng 1000 PSI, 3000 PSI, 6000 PSI và các dòng siêu cao áp chuyên dụng có thể vượt ngưỡng 10000 PSI (700 bar) đến 20000 PSI.

Giữa van inox và van thép rèn, loại nào tốt hơn cho áp cao?

Không có loại nào tốt hơn tuyệt đối, mà phụ thuộc vào đặc tính môi trường sử dụng. Van thép rèn (Forged Steel) sở hữu độ bền cơ học cực cao, chịu áp lực sốc rất tốt, là lựa chọn lý tưởng cho hệ thống thủy lực và dầu khí không ăn mòn. Trong khi đó, van inox (SS316) là bắt buộc đối với các môi trường có tính ăn mòn hóa học cao, axit, hoặc yêu cầu tiêu chuẩn vi sinh sạch sẽ.

Van ngắt áp suất cao có sử dụng được cho hệ thống khí nén không?

Có. Nhiều dòng van bi và van kim cao áp được thiết kế chuyên dụng cho hệ thống khí nén (Pneumatic system). Đối với môi trường khí áp cao, kết cấu van sẽ ưu tiên sử dụng các loại gioăng mềm có độ đàn hồi cao như Polyurethane hoặc Peek để đảm bảo các phân tử khí không thể luồn lách rò rỉ ra ngoài.

Tại sao van áp suất cao mới lắp đặt vẫn có thể bị rò rỉ?

Hiện tượng này thường bắt nguồn từ hai nguyên nhân chính: một là chọn sai thông số áp lực làm việc dẫn đến áp suất hệ thống thổi rách bộ phận làm kín; hai là do trong quá trình lắp đặt, đường ống không được vệ sinh sạch sẽ khiến xỉ hàn hoặc tạp chất cơ học bám vào lòng van, làm xước bề mặt ghế van (seat) khi thực hiện thao tác đóng ngắt.

Tần suất bảo trì van áp suất cao hợp lý là bao lâu?

Tùy thuộc vào tần suất đóng mở và tính chất khắc nghiệt của lưu chất, chu kỳ kiểm tra định kỳ khuyến nghị là từ 3 đến 6 tháng. Đối với các vị trí van ngắt khẩn cấp hoạt động trong môi trường hóa chất độc hại hoặc dầu khí, quy trình kiểm tra thử nghiệm chức năng (Proof testing) cần được thực hiện nghiêm ngặt theo kế hoạch an toàn của nhà máy.

Chọn đúng high pressure shut off valve giúp hệ thống vận hành an toàn hơn

Hệ thống đường ống áp suất cao luôn tiềm ẩn những rủi ro động học khổng lồ nếu không được kiểm soát bởi các thiết bị tiêu chuẩn kỹ thuật chất lượng. Việc đầu tư dòng sản phẩm high pressure shut off valve chính hãng, phù hợp với các tiêu chuẩn quốc tế nghiêm ngặt là giải pháp cốt lõi để bảo vệ an toàn cho con người và tối ưu hóa hiệu suất vận hành của doanh nghiệp. Đừng để những sai lầm nhỏ trong khâu chọn lựa vật tư dẫn đến những sự cố gián đoạn sản xuất đáng tiếc.
