Cụm van xả khí

Cụm van xả khí là gì? Cấu tạo, nguyên lý và ứng dụng

Cụm van xả khí giúp giải quyết vấn đề gì?

Trong quá trình vận hành hệ thống đường ống, không ít lần bạn gặp phải tình trạng dòng chảy không ổn định, áp suất dao động bất thường hoặc hiệu suất bơm giảm dần theo thời gian mà không rõ nguyên nhân. Một trong những "thủ phạm" âm thầm gây ra các hiện tượng này chính là khí tích tụ bên trong đường ống.

Không khí có thể lọt vào hệ thống trong nhiều giai đoạn khác nhau: khi cấp nước lần đầu, trong lúc bơm hoạt động, khi bảo trì, sửa chữa, hoặc khi hệ thống chuyển đổi trạng thái vận hành (khởi động, dừng máy, thay đổi lưu lượng). Nếu lượng khí này không được loại bỏ kịp thời, nó sẽ tích tụ tại các điểm cao hoặc các vị trí thay đổi hướng dòng chảy, làm giảm tiết diện hữu ích của đường ống, gây rung động, tiếng ồn, thậm chí ảnh hưởng đến tuổi thọ thiết bị.

Để giải quyết vấn đề này, các kỹ sư thiết kế hệ thống thường bố trí cụm van inox xả khí tại những vị trí cần kiểm soát và thoát khí. Đây không đơn thuần là một thiết bị, mà là một tổ hợp các bộ phận phối hợp với nhau nhằm đảm bảo khí được xả ra ngoài một cách hiệu quả, đồng thời không ảnh hưởng đến khả năng vận hành và bảo trì của toàn hệ thống.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các loại cụm van inox xả khí phổ biến, thông số kỹ thuật cần lưu ý và cách lựa chọn cụm van phù hợp cho hệ thống của mình.

Cụm van xả khí là gì?

Cụm van xả khí là tổ hợp các thiết bị van và phụ kiện được lắp trên hệ thống đường ống nhằm kiểm soát, thoát lượng khí tích tụ trong đường ống, đồng thời hỗ trợ quá trình vận hành và bảo trì hệ thống.

Từ cụm ở đây thể hiện đúng bản chất của thiết bị: không phải một van đơn lẻ, mà là sự kết hợp của nhiều thành phần van xả khí chính, van khóa, đầu nối, phụ kiện để tạo thành một bộ hoàn chỉnh, đáp ứng được cả chức năng xả khí lẫn nhu cầu cô lập, bảo trì khi cần thiết.

Thành phần cụ thể trong một cụm van có thể thay đổi tùy theo thiết kế hệ thống, mục đích sử dụng và điều kiện vận hành thực tế. Một cụm van dùng cho đường ống cấp nước sinh hoạt sẽ khác với cụm van dùng trong hệ thống công nghiệp có yêu cầu áp suất và nhiệt độ cao hơn.

Cụm van inox xả khí thường được lắp đặt tại những vị trí có khả năng tích tụ khí cao trên tuyến ống — thường là các điểm cao cục bộ, đầu đường ống, hoặc trước/sau các thiết bị như bơm, van điều khiển.

Để tránh nhầm lẫn, cần phân biệt rõ:

• Cụm van inox xả khí – tổ hợp nhiều thành phần, có thể tích hợp van khóa để cô lập khi bảo trì.

• Van xả khí đơn – chỉ gồm một van chính, cấu hình đơn giản hơn.

• Van tự động xả khí – hoạt động theo cơ chế tự động, không cần can thiệp thủ công.

• Van xả khí kết hợp – tích hợp nhiều chức năng xả khí trong một thiết bị (ví dụ xả khí lượng lớn khi nạp/xả nước và xả khí liên tục trong quá trình vận hành).

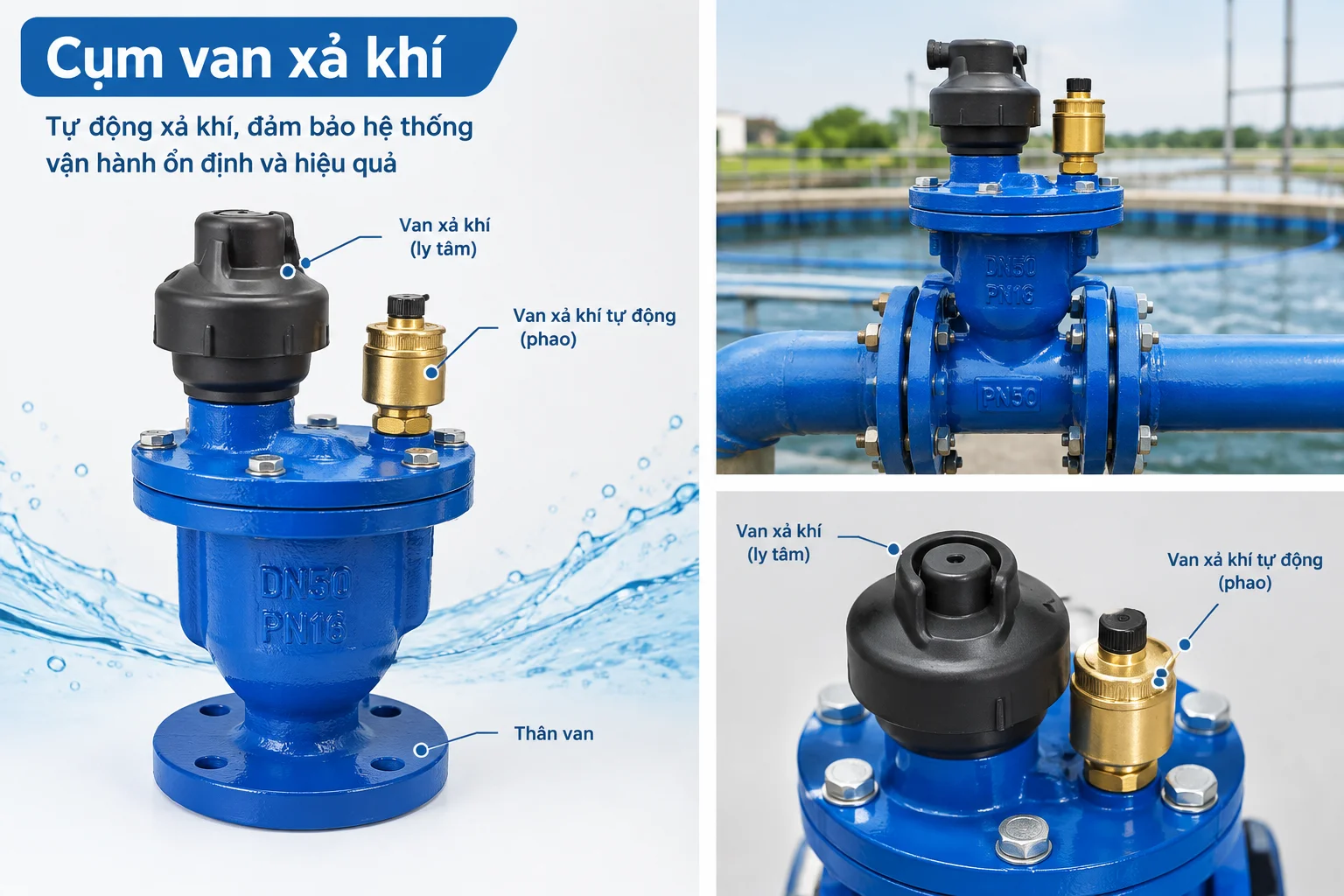

Cấu tạo của cụm van xả khí

Một cụm van inox xả khí tiêu chuẩn thường bao gồm các thành phần chính sau:

Van xả khí – bộ phận trung tâm, đảm nhiệm chức năng chính là thoát khí ra khỏi đường ống theo cơ chế thiết kế (phao nổi, lò xo, hoặc cơ chế khác tùy loại van).

Van khóa – được lắp phía trước van xả khí, có nhiệm vụ hỗ trợ cô lập cụm van khỏi đường ống chính khi cần bảo trì, sửa chữa hoặc thay thế van xả khí mà không phải dừng toàn bộ hệ thống.

Đầu nối/phụ kiện kết nối – dùng để liên kết cụm van với đường ống chính, có thể là dạng ren, mặt bích hoặc kiểu kết nối khác tùy theo tiêu chuẩn thiết kế.

Thân van – phần khung chịu lực và tiếp xúc trực tiếp với môi chất, thường được chế tạo từ gang, thép, inox hoặc các vật liệu khác tùy theo tính chất môi trường sử dụng (nước sạch, nước thải, hóa chất, môi trường ăn mòn...).

Bộ phận làm kín – gồm gioăng, phớt hoặc các chi tiết cao su/polymer, đảm bảo hạn chế rò rỉ tại các vị trí kết nối và bên trong van.

Các phụ kiện bổ sung – tùy theo thiết kế hệ thống, có thể bổ sung thêm giá đỡ, ống nối trung gian, hoặc các chi tiết hỗ trợ lắp đặt khác.

Điều quan trọng cần lưu ý là không phải mọi cụm van inox xả khí đều có cấu hình giống nhau. Tùy vào yêu cầu vận hành, ngân sách và đặc điểm hệ thống, một cụm van có thể chỉ gồm van xả khí và đầu nối đơn giản, hoặc được trang bị đầy đủ van khóa cùng các phụ kiện hỗ trợ bảo trì.

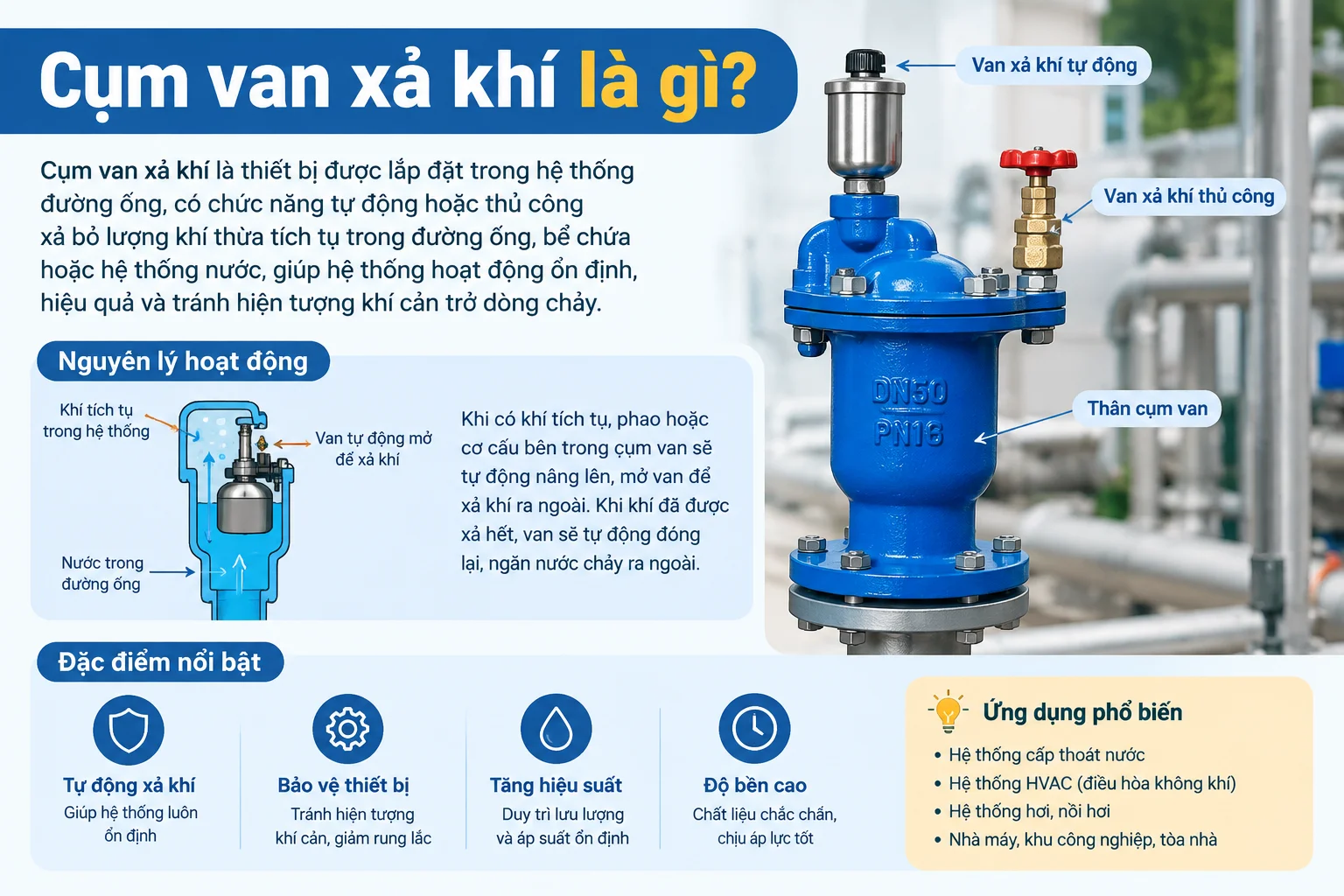

Nguyên lý hoạt động của cụm van xả khí

Quá trình hoạt động của cụm van inox xả khí thường diễn ra theo trình tự sau:

1. Khí xuất hiện trong đường ống — do lẫn trong chất lỏng, phát sinh trong quá trình bơm, hoặc lọt vào khi hệ thống thay đổi trạng thái vận hành.

2. Khí có xu hướng tích tụ tại những vị trí thích hợp về mặt hình học hoặc vận hành — thường là các điểm cao, chỗ đổi hướng hoặc đầu cuối tuyến ống.

3. Cụm van tiếp nhận và phản ứng với trạng thái khí tích tụ, theo cơ chế riêng của loại van được sử dụng (ví dụ: phao nổi hạ xuống khi khí thay thế chất lỏng, tạo điều kiện mở van).

4. Van mở ra để khí được đưa ra ngoài môi trường.

5. Khi điều kiện vận hành trở lại trạng thái bình thường (chất lỏng lấp đầy trở lại), van đóng lại hoặc chuyển về trạng thái làm việc tương ứng.

Cơ chế cụ thể sẽ khác nhau tùy loại van xả khí và cấu hình của cụm van, nhưng mục tiêu chung luôn là đảm bảo khí được loại bỏ kịp thời mà không gây thất thoát chất lỏng không cần thiết.

Vì sao việc xả khí lại quan trọng đến vậy? Bởi vì khí tích tụ trong đường ống có thể:

• Làm giảm tiết diện hữu ích, ảnh hưởng đến khả năng vận chuyển chất lỏng.

• Gây mất ổn định dòng chảy, tạo hiện tượng rung động hoặc va đập thủy lực.

• Khiến hệ thống vận hành kém hiệu quả, tiêu tốn năng lượng bơm nhiều hơn.

• Góp phần gây ra các sự cố phát sinh khác nếu không được xử lý kịp thời.

Các loại cụm van xả khí phổ biến

Cụm van inox xả khí có thể được phân loại theo cấu hình và chức năng như sau:

1. Cụm van inox xả khí tự động — tự động thoát khí theo cơ chế thiết kế mà không cần thao tác thủ công, phù hợp với các hệ thống cần vận hành liên tục, ít có nhân sự giám sát trực tiếp.

2. Cụm van inox xả khí đơn — cấu hình đơn giản, thường chỉ gồm van xả khí và đầu nối cơ bản, dễ bố trí tại những vị trí cần kiểm soát khí ở quy mô nhỏ.

3. Cụm van inox xả khí kết hợp — tích hợp nhiều chức năng xả khí trong cùng một cụm (ví dụ vừa xả khí lượng lớn vừa xả khí liên tục), giúp đáp ứng nhiều trạng thái vận hành khác nhau của hệ thống.

4. Cụm vaninox  xả khí có van khóa — được trang bị thêm van khóa phía trước van xả khí chính, thuận tiện cho việc kiểm tra, bảo trì hoặc thay thế mà không cần tác động đến toàn bộ hệ thống.

Việc lựa chọn loại cụm van nào phụ thuộc vào quy mô hệ thống, tần suất bảo trì mong muốn và mức độ tự động hóa cần thiết.

Thông số kỹ thuật cần quan tâm khi chọn cụm van xả khí

Khi lựa chọn cụm van inox xả khí, cần đối chiếu đồng thời các thông số sau:

• Kích thước danh nghĩa (DN) — phù hợp với đường kính đường ống chính.

• Áp suất làm việc — cụm van phải chịu được áp suất tối đa của hệ thống, bao gồm cả các trường hợp áp suất tăng đột ngột.

• Nhiệt độ làm việc — đặc biệt quan trọng với hệ thống vận chuyển chất lỏng có nhiệt độ cao hoặc thấp bất thường.

• Vật liệu thân van — gang, thép, inox hoặc vật liệu khác, lựa chọn dựa trên tính chất môi trường sử dụng.

• Vật liệu bộ phận làm kín — cần tương thích với môi chất để tránh hư hỏng, biến dạng theo thời gian.

• Kiểu kết nối — ren, mặt bích hoặc dạng kết nối khác, phù hợp với hệ thống đường ống hiện có.

• Môi trường sử dụng — nước sạch, nước thải, hóa chất hoặc môi trường có tính ăn mòn.

• Lưu lượng và điều kiện vận hành — ảnh hưởng đến khả năng xả khí thực tế của cụm van.

• Tiêu chuẩn sản xuất/kết nối (nếu có) — đảm bảo tính tương thích và chất lượng sản phẩm.

• Yêu cầu về khả năng chống ăn mòn — đặc biệt quan trọng với môi trường khắc nghiệt.

Một điểm cần nhấn mạnh: không nên chọn cụm van chỉ dựa vào DN hoặc giá bán. Cần đối chiếu đồng thời áp suất, môi trường sử dụng, vật liệu và cấu hình đường ống thực tế để đảm bảo cụm van hoạt động ổn định và bền lâu.

So sánh cụm van xả khí và van xả khí đơn

Vậy khi nào nên chọn cụm van thay vì van xả khí đơn? Thông thường, cụm van inox xả khí phù hợp hơn khi:

• Hệ thống cần bảo trì thuận tiện, không muốn dừng toàn bộ tuyến ống khi kiểm tra van.

• Muốn tích hợp nhiều chức năng xả khí trong một vị trí lắp đặt.

• Hệ thống có yêu cầu kiểm soát khí rõ ràng, đặc biệt ở quy mô công nghiệp.

• Cấu hình đường ống đòi hỏi giải pháp linh hoạt hơn so với một van đơn lẻ.

Vì sao vị trí lắp cụm van inox xả khí rất quan trọng?

Khí có xu hướng tích tụ ở những vị trí nhất định trong hệ thống, thường là các điểm cao cục bộ hoặc nơi dòng chảy thay đổi hướng đột ngột. Nếu cụm van được lắp không đúng vị trí, khả năng thoát khí thực tế có thể không đạt được hiệu quả như mong muốn, dù bản thân thiết bị hoàn toàn phù hợp về thông số kỹ thuật.

Khi bố trí cụm van, cần xem xét kỹ:

• Cao độ của tuyến đường ống tại từng đoạn.

• Hướng dòng chảy và các điểm chuyển hướng.

• Cấu hình tổng thể của tuyến ống (chiều dài, độ dốc, các nhánh rẽ).

Những vị trí có khả năng tích tụ khí cần được khảo sát cẩn thận trước khi quyết định lắp đặt. Không nên áp dụng một vị trí lắp đặt cố định, mang tính "công thức" cho mọi hệ thống, vì mỗi tuyến ống có đặc điểm địa hình và vận hành khác nhau.

Cụm van xả khí được sử dụng ở đâu?

Cụm van inox xả khí có mặt trong nhiều loại hệ thống đường ống khác nhau, bao gồm:

• Hệ thống cấp nước sinh hoạt và cấp nước đô thị.

• Đường ống dẫn nước công nghiệp.

• Hệ thống bơm (cấp nước, bơm tăng áp, bơm luân chuyển).

• Mạng lưới đường ống có chiều dài lớn, trải qua nhiều địa hình khác nhau.

• Hệ thống xử lý và phân phối chất lỏng trong các nhà máy, khu công nghiệp.

Cụm van inox xả khí trở nên đặc biệt cần thiết khi hệ thống có địa hình phức tạp (nhiều điểm cao, thấp xen kẽ), khi lưu lượng vận hành lớn, hoặc khi hệ thống thường xuyên trải qua các chu kỳ khởi động — dừng máy.

Có một mối liên hệ chặt chẽ giữa thiết kế đường ống và vị trí lắp đặt cụm van: hệ thống càng phức tạp về địa hình và cấu hình tuyến ống, càng cần khảo sát kỹ lưỡng để xác định đúng số lượng và vị trí các cụm van cần thiết, tránh tình trạng thiếu sót gây tích tụ khí cục bộ.

Những sai lầm thường gặp khi sử dụng cụm van inox xả khí

Sai lầm 1: Chọn sai kích thước — DN không phù hợp với đường kính và lưu lượng thực tế của hệ thống, dẫn đến khả năng xả khí không đáp ứng yêu cầu.

Sai lầm 2: Bỏ qua áp suất làm việc — sử dụng cụm van không đáp ứng được điều kiện áp suất thực tế, có thể gây rò rỉ hoặc hư hỏng sớm.

Sai lầm 3: Chọn sai vật liệu — không xem xét kỹ tính chất môi trường và nguy cơ ăn mòn, khiến thiết bị xuống cấp nhanh hơn dự kiến.

Sai lầm 4: Lắp sai vị trí — không khảo sát kỹ các vị trí có khả năng tích tụ khí, làm giảm hiệu quả xả khí dù thiết bị đạt chuẩn.

Sai lầm 5: Không kiểm tra định kỳ — cặn bẩn, ăn mòn hoặc hư hỏng bộ phận làm kín có thể tích tụ theo thời gian và ảnh hưởng đến hoạt động của van mà không được phát hiện kịp thời.

Sai lầm 6: Chỉ quan tâm đến giá — lựa chọn sản phẩm giá thấp nhưng không phù hợp thông số kỹ thuật có thể làm tăng chi phí vận hành và bảo trì về sau, thậm chí gây ra sự cố tốn kém hơn nhiều so với khoản tiết kiệm ban đầu.

Cách lựa chọn cụm van inox xả khí phù hợp

Để chọn được cụm van inox xả khí phù hợp cho hệ thống, có thể tham khảo checklist 7 bước sau:

Bước 1: Xác định môi trường chất lỏng — nước sạch, nước thải, hóa chất hay môi trường đặc thù khác.

Bước 2: Xác định kích thước đường ống hiện có để chọn DN tương ứng.

Bước 3: Xác định áp suất và nhiệt độ làm việc thực tế của hệ thống, bao gồm cả các tình huống vận hành bất thường.

Bước 4: Xác định vật liệu phù hợp cho thân van và bộ phận làm kín dựa trên môi trường sử dụng.

Bước 5: Chọn kiểu kết nối phù hợp — ren, mặt bích hoặc kiểu kết nối khác — tương thích với hệ thống hiện tại.

Bước 6: Xác định vị trí và điều kiện lắp đặt dựa trên khảo sát thực tế tuyến ống.

Bước 7: Đối chiếu thông số kỹ thuật của nhà sản xuất với yêu cầu thực tế trước khi quyết định.

Nếu bạn cần được tư vấn cấu hình cụ thể, hãy chuẩn bị sẵn các thông tin về DN, áp suất làm việc, môi trường sử dụng và kiểu kết nối mong muốn để việc lựa chọn được chính xác và nhanh chóng hơn.

Lưu ý khi lắp đặt và bảo trì cụm van xả khí

Trước khi lắp đặt:

• Kiểm tra kỹ các thông số kỹ thuật của cụm van so với yêu cầu hệ thống.

• Kiểm tra tình trạng đường ống và các phụ kiện liên quan.

• Làm sạch vị trí kết nối trước khi lắp.

• Kiểm tra chiều lắp đặt nếu sản phẩm có yêu cầu cụ thể.

Trong quá trình vận hành:

• Theo dõi hiện tượng rò rỉ tại các mối nối.

• Kiểm tra khả năng xả khí thực tế của cụm van.

• Quan sát tình trạng ăn mòn của thân van và các bộ phận kim loại.

• Không tự ý thay đổi cấu hình cụm van nếu chưa đánh giá kỹ ảnh hưởng đến toàn hệ thống.

Bảo trì định kỳ:

• Kiểm tra định kỳ theo lịch trình phù hợp với điều kiện vận hành.

• Vệ sinh cụm van khi cần thiết, đặc biệt với môi trường có nhiều cặn bẩn.

• Kiểm tra gioăng và bộ phận làm kín để phát hiện sớm dấu hiệu xuống cấp.

• Thay thế linh kiện kịp thời khi có dấu hiệu hư hỏng, tránh để ảnh hưởng lan rộng đến hệ thống.

Câu hỏi thường gặp về cụm van xả khí

1. Cụm van inox xả khí là gì?
Cụm van inox xả khí là tổ hợp gồm van xả khí, van khóa và các phụ kiện kết nối, được lắp trên đường ống nhằm kiểm soát và loại bỏ khí tích tụ. Khác với van xả khí đơn (chỉ gồm một van chính), cụm van thường được thiết kế linh hoạt hơn, thuận tiện hơn cho việc bảo trì và cô lập khi cần thiết.

2. Cụm van inox xả khí có tác dụng gì?
Tác dụng chính là kiểm soát và loại bỏ lượng khí tích tụ trong đường ống, giúp duy trì dòng chảy ổn định, hạn chế các sự cố liên quan đến áp suất và hỗ trợ hệ thống vận hành hiệu quả hơn.

3. Cụm van inox xả khí nên lắp ở vị trí nào?
Vị trí lắp đặt phụ thuộc vào thiết kế cụ thể của tuyến ống, cao độ địa hình và đặc điểm vận hành của hệ thống. Không có một vị trí lắp đặt cố định áp dụng chung cho mọi hệ thống — cần khảo sát thực tế trước khi quyết định.

4. Khi chọn cụm van inox xả khí cần quan tâm thông số nào?
Các thông số chính cần quan tâm gồm: kích thước danh nghĩa (DN), áp suất làm việc, nhiệt độ làm việc, vật liệu thân van và bộ phận làm kín, kiểu kết nối (ren, mặt bích...) và môi trường sử dụng thực tế.

5. Cụm van inox xả khí có cần bảo trì không?
Có. Cụm van inox xả khí cần được kiểm tra định kỳ để đảm bảo tình trạng van, bộ phận làm kín và khả năng xả khí vẫn hoạt động tốt. Việc bảo trì định kỳ giúp phát hiện sớm các dấu hiệu bất thường như rò rỉ, ăn mòn hoặc hư hỏng linh kiện, từ đó tránh được các sự cố lớn hơn về sau.

Cụm van xả khí lựa chọn đúng để hệ thống vận hành ổn định

Cụm van inox xả khí là một tổ hợp thiết bị đóng vai trò quan trọng trong việc kiểm soát và loại bỏ khí tích tụ trong hệ thống đường ống. Việc lựa chọn và lắp đặt đúng cụm van không chỉ giúp duy trì dòng chảy ổn định mà còn góp phần bảo vệ hệ thống khỏi các sự cố liên quan đến áp suất và rung động.

Để lựa chọn được cụm van phù hợp, cần đối chiếu đồng thời các yếu tố: kích thước danh nghĩa (DN), áp suất làm việc, vật liệu, kiểu kết nối, môi trường sử dụng và vị trí lắp đặt thực tế trên tuyến ống. Không nên đưa ra quyết định chỉ dựa trên một tiêu chí đơn lẻ như giá bán hay kích thước.

Nếu bạn đang cân nhắc lựa chọn cụm van inox xả khí cho hệ thống của mình, hãy kiểm tra kỹ các thông số kỹ thuật cần thiết hoặc liên hệ với đơn vị tư vấn chuyên môn trước khi đưa ra quyết định cuối cùng, để đảm bảo cấu hình phù hợp và hệ thống vận hành ổn định lâu dài.
