Valve DN 50 là gì? So sánh sự khác biệt giữa van cổng ty chìm và ty nổi

Van cổng DN50 là một trong những thiết bị được sử dụng phổ biến trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), hệ thống đường ống công nghiệp và các công trình xây dựng. Với khả năng đóng mở dòng chảy hiệu quả, thiết kế chắc chắn và đa dạng chủng loại, van cổng DN50 đáp ứng được nhiều nhu cầu vận hành khác nhau.

Tuy nhiên, khi lựa chọn thiết bị, nhiều người thường phân vân giữa hai dòng sản phẩm là van cổng ty chìm và van cổng ty nổi. Mỗi loại có cấu tạo, nguyên lý vận hành và ưu điểm riêng, phù hợp với những điều kiện lắp đặt khác nhau. Bài viết dưới đây sẽ giúp bạn hiểu rõ van cổng DN50 là gì, đồng thời phân tích chi tiết sự khác biệt giữa hai dòng van này để đưa ra lựa chọn phù hợp.

1. Valve DN 50 là gì?

Van cổng DN50 là loại van công nghiệp có kích thước danh nghĩa DN50, tương ứng với đường kính danh nghĩa 50 mm. Thiết bị được thiết kế để đóng hoặc mở dòng lưu chất bên trong đường ống bằng cách nâng hoặc hạ một đĩa van (cửa van) theo phương vuông góc với hướng dòng chảy.

Van cổng DN50 thường được sử dụng trong các hệ thống dẫn nước sạch, nước thải, chất lỏng công nghiệp và một số môi trường lưu chất phù hợp với vật liệu chế tạo van.

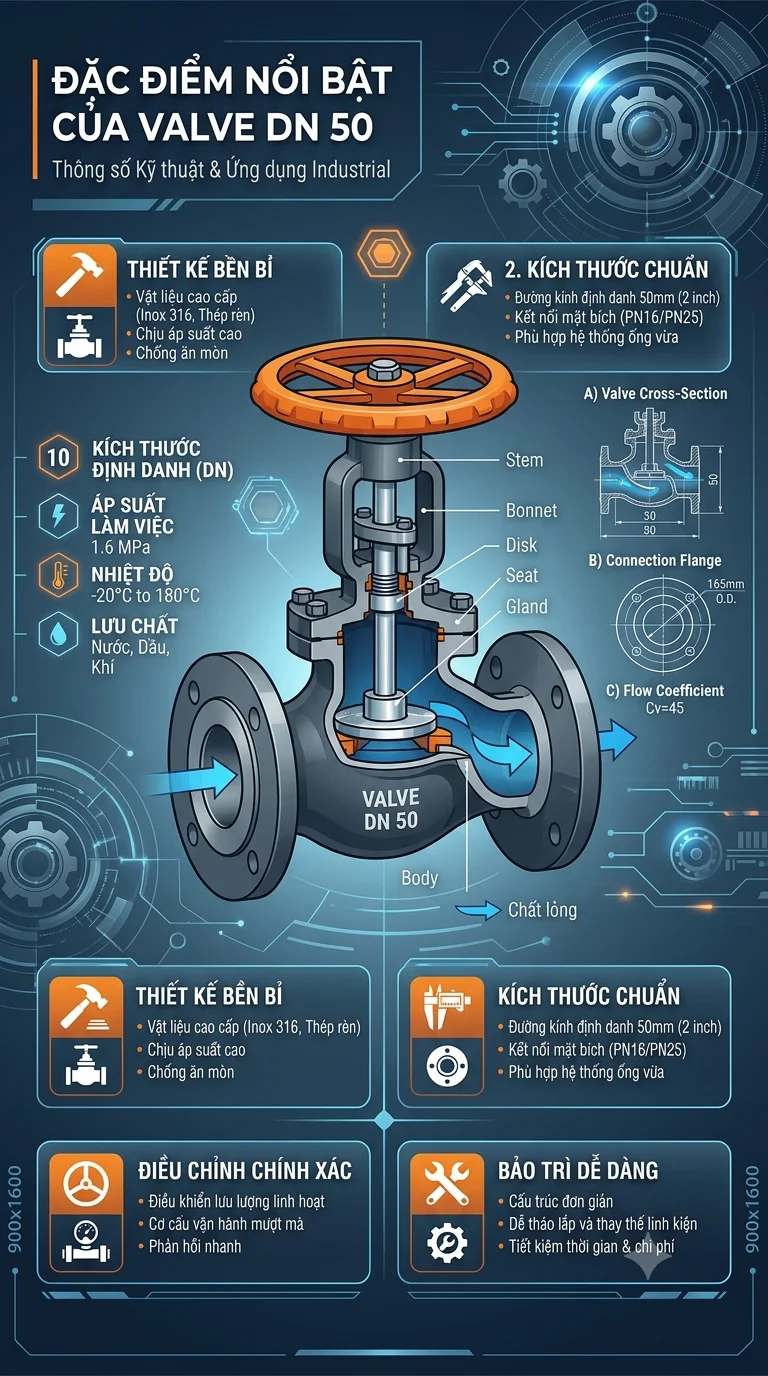

Đặc điểm nổi bật của Valve DN 50

Kích thước tiêu chuẩn: DN50, thường được lựa chọn cho các hệ thống đường ống có kích thước danh nghĩa tương ứng.
Khả năng đóng mở: Cửa van nâng lên hoặc hạ xuống để kiểm soát dòng chảy.
Ít cản trở dòng lưu chất: Khi mở hoàn toàn, cửa van được nâng khỏi đường đi của dòng chảy, giúp giảm tổn thất áp suất.
Đa dạng vật liệu: Có các dòng van bằng gang, đồng, thép hoặc inox tùy theo yêu cầu sử dụng.
Nhiều kiểu kết nối: Phổ biến nhất là kết nối mặt bích và kết nối ren ở một số dòng sản phẩm.
Đặc điểm nổi bật của Valve DN 50

Van cổng chủ yếu được sử dụng để đóng hoặc mở hoàn toàn dòng chảy. Thiết bị không được khuyến nghị dùng để điều tiết lưu lượng liên tục vì việc mở van ở trạng thái trung gian có thể gây rung động, mài mòn cửa van và ảnh hưởng đến tuổi thọ thiết bị.

2. Cấu tạo và nguyên lý hoạt động của Valve DN 50

2.1. Cấu tạo cơ bản

Một chiếc van cổng DN50 thông thường bao gồm các bộ phận chính sau:

Thân van: Là bộ phận bao bọc và bảo vệ các chi tiết bên trong, thường được chế tạo từ gang, đồng, thép hoặc inox.
Cửa van: Bộ phận trực tiếp đóng hoặc mở dòng chảy, có thể có dạng cửa nêm hoặc dạng song song tùy thiết kế.
Trục van (ty van): Truyền chuyển động từ tay quay đến cửa van, giúp nâng hoặc hạ cửa van.
Tay quay: Bộ phận điều khiển thủ công, giúp người vận hành đóng hoặc mở van.
Nắp van: Được lắp trên thân van, có nhiệm vụ bảo vệ và định vị các bộ phận cơ khí.
Bộ phận làm kín: Bao gồm các chi tiết làm kín tại vị trí cửa van và khu vực trục van nhằm hạn chế rò rỉ lưu chất ra ngoài.

Tùy theo thiết kế ty chìm hay ty nổi, cấu tạo và cách bố trí trục van sẽ có những khác biệt đáng kể.

2.2. Nguyên lý hoạt động

Van cổng DN50 hoạt động dựa trên nguyên lý chuyển đổi chuyển động quay thành chuyển động tịnh tiến.

Khi người vận hành xoay tay quay theo chiều mở, trục van tác động làm cửa van di chuyển lên trên, tạo khoảng trống cho lưu chất đi qua. Khi cửa van được nâng hoàn toàn, dòng chảy gần như không bị cản trở bởi bộ phận đóng mở.

Ngược lại, khi xoay tay quay theo chiều đóng, cửa van hạ xuống và tiếp xúc với bề mặt làm kín, ngăn dòng lưu chất tiếp tục đi qua.

Quá trình đóng mở thường diễn ra tương đối chậm do cần nhiều vòng quay để đưa cửa van từ trạng thái đóng hoàn toàn sang mở hoàn toàn. Đặc điểm này giúp hạn chế thao tác đóng mở đột ngột nhưng không thay thế được các biện pháp kiểm soát búa nước trong hệ thống.

3. Van cổng ty chìm và ty nổi là gì?

Van cổng DN50 được chia thành hai loại phổ biến dựa trên thiết kế và chuyển động của trục van, bao gồm van cổng ty chìm và van cổng ty nổi

3.1. Valve DN 50 ty nổi

Van cổng ty nổi là loại van có trục van di chuyển lên xuống khi thực hiện thao tác đóng mở. Khi mở van, phần ty van nhô lên khỏi thân van; khi đóng van, ty van hạ xuống.

Đặc điểm:

Dễ nhận biết trạng thái đóng mở bằng mắt thường.
Thuận tiện kiểm tra hành trình và tình trạng vận hành.
Cần khoảng không gian phía trên để ty van di chuyển.
Thích hợp với các hệ thống đường ống lắp đặt nổi, có không gian thao tác rộng.

3.2. Van cổng DN50 ty chìm

Van cổng ty chìm là loại van có trục van được bố trí bên trong thân van. Khi vận hành, trục van quay để nâng hoặc hạ cửa van mà không làm thay đổi đáng kể chiều cao tổng thể của tay quay và trục van.

Đặc điểm:

Thiết kế gọn gàng, tiết kiệm không gian lắp đặt.
Phù hợp với hệ thống đường ống ngầm hoặc vị trí chật hẹp.
Không thể quan sát trực tiếp trạng thái đóng mở thông qua chiều cao ty van.
Cần có phương pháp kiểm tra vị trí van khi vận hành trong các hệ thống khó tiếp cận.

4. So sánh sự khác biệt giữa Valve DN 50 ty chìm và ty nổi

Mặc dù có cùng chức năng đóng mở dòng chảy, van cổng ty chìm và ty nổi có những khác biệt rõ rệt về cấu tạo, khả năng quan sát, không gian lắp đặt và môi trường ứng dụng.

Tiêu chí	Van cổng ty nổi	Van cổng ty chìm
Cấu tạo trục van	Ty van di chuyển lên xuống khi vận hành	Ty van chủ yếu quay tại vị trí cố định
Chiều cao	Thay đổi theo hành trình đóng mở	Tương đối ổn định
Quan sát trạng thái	Dễ quan sát qua độ cao của ty	Khó quan sát trực tiếp
Không gian lắp đặt	Cần không gian phía trên	Gọn, tiết kiệm không gian
Bảo trì	Dễ kiểm tra hành trình ty van	Cần kiểm tra thêm vị trí cửa van
Ứng dụng	Đường ống nổi, nhà máy, phòng kỹ thuật	Đường ống ngầm, hố van, không gian hạn chế
Vận hành	Tay quay trực tiếp, trục nâng hạ	Tay quay làm quay trục để đóng mở
Khả năng bảo vệ	Phần ty chuyển động có thể tiếp xúc môi trường	Cơ cấu ty được bố trí bên trong

4.1. Khác biệt về cấu tạo và nguyên lý

Điểm khác biệt quan trọng nhất nằm ở cơ chế hoạt động của trục van.

Ở van cổng ty nổi, trục van vừa quay vừa di chuyển tịnh tiến. Chuyển động này giúp cửa van nâng lên hoặc hạ xuống, đồng thời làm thay đổi chiều cao của trục van.

Trong khi đó, van cổng ty chìm có trục van quay tại vị trí cố định theo phương dọc. Thông qua cơ cấu ren và kết nối với cửa van, chuyển động quay được chuyển thành chuyển động nâng hạ của cửa van.

Do đó, hai dòng van có thể có cùng kích thước DN50 nhưng kết cấu bên trong và yêu cầu bảo trì khác nhau.

4.2. Khác biệt về khả năng quan sát

Van cổng ty nổi có lợi thế khi cần kiểm tra trạng thái hoạt động nhanh chóng. Người vận hành có thể nhận biết tương đối rõ van đang mở hay đóng dựa vào vị trí của ty van.

Ngược lại, van cổng ty chìm không có dấu hiệu thay đổi chiều cao rõ ràng. Để xác định trạng thái, người vận hành cần dựa vào số vòng quay, bộ chỉ thị vị trí nếu được trang bị hoặc kiểm tra thực tế theo quy trình kỹ thuật.

4.3. Khác biệt về không gian lắp đặt

Van cổng ty nổi phù hợp với những khu vực có không gian phía trên rộng rãi. Khi mở van hoàn toàn, trục van nhô lên đáng kể, vì vậy cần tính toán chiều cao lắp đặt để tránh va chạm.

Van cổng ty chìm có thiết kế gọn hơn, thuận lợi cho các hệ thống lắp đặt trong hố van, dưới mặt đất hoặc ở những khu vực bị giới hạn chiều cao. Đây là một trong những lý do loại van này thường xuất hiện trong hệ thống cấp nước đô thị.

5. Ứng dụng thực tế của Valve DN 50

Nhờ kích thước tương đối nhỏ gọn và khả năng đóng mở hiệu quả, van cổng DN50 được ứng dụng trong nhiều lĩnh vực.

Hệ thống cấp nước sinh hoạt: Được lắp đặt tại các nhánh đường ống, giúp cô lập dòng nước khi sửa chữa hoặc bảo trì.
Hệ thống PCCC: Sử dụng tại các vị trí cần kiểm soát và cô lập dòng nước trong mạng lưới phòng cháy chữa cháy, tùy theo yêu cầu thiết kế và tiêu chuẩn áp dụng.
Nhà máy sản xuất: Dùng trong hệ thống dẫn nước làm mát, nước kỹ thuật và một số chất lỏng phù hợp.
Hệ thống xử lý nước: Hỗ trợ đóng mở dòng nước tại các công đoạn xử lý và phân phối.
Công trình dân dụng: Lắp đặt tại các khu vực kỹ thuật, hệ thống cấp nước tổng hoặc các tuyến ống phụ trợ.

Việc lựa chọn van cổng ty chìm hay ty nổi phụ thuộc vào vị trí lắp đặt, điều kiện vận hành, khả năng tiếp cận và yêu cầu kiểm tra của từng công trình.

6. Kinh nghiệm lựa chọn Valve DN 50 phù hợp

Để lựa chọn đúng van cổng DN50, người dùng cần xem xét một số yếu tố kỹ thuật quan trọng nhằm đảm bảo khả năng vận hành ổn định và kéo dài tuổi thọ thiết bị.

Chọn kiểu ty van: Ưu tiên van ty nổi nếu cần quan sát trạng thái đóng mở trực tiếp. Chọn van ty chìm nếu khu vực lắp đặt hạn chế chiều cao hoặc nằm dưới mặt đất.
Kiểm tra vật liệu: Van gang phù hợp với nhiều hệ thống cấp nước thông thường. Van inox có khả năng chống ăn mòn tốt trong các môi trường tương thích. Van đồng thường được sử dụng cho các hệ thống có quy mô nhỏ và điều kiện làm việc phù hợp.
Xác định áp suất làm việc: Kiểm tra thông số áp suất danh định như PN10, PN16 hoặc cấp áp suất theo thiết kế hệ thống. Không lựa chọn chỉ dựa vào kích thước DN50.
Kiểm tra kiểu kết nối: Xác định tiêu chuẩn mặt bích, kích thước và cấp áp suất tương thích với đường ống.
Lựa chọn thương hiệu: Ưu tiên sản phẩm có nguồn gốc rõ ràng, tài liệu kỹ thuật đầy đủ và chính sách bảo hành phù hợp.

Đặc biệt, cần lưu ý rằng DN50 là kích thước danh nghĩa, không đồng nghĩa với đường kính ngoài thực tế của ống luôn bằng 50 mm. Vì vậy, cần kiểm tra bản vẽ và tiêu chuẩn kết nối trước khi mua hàng.

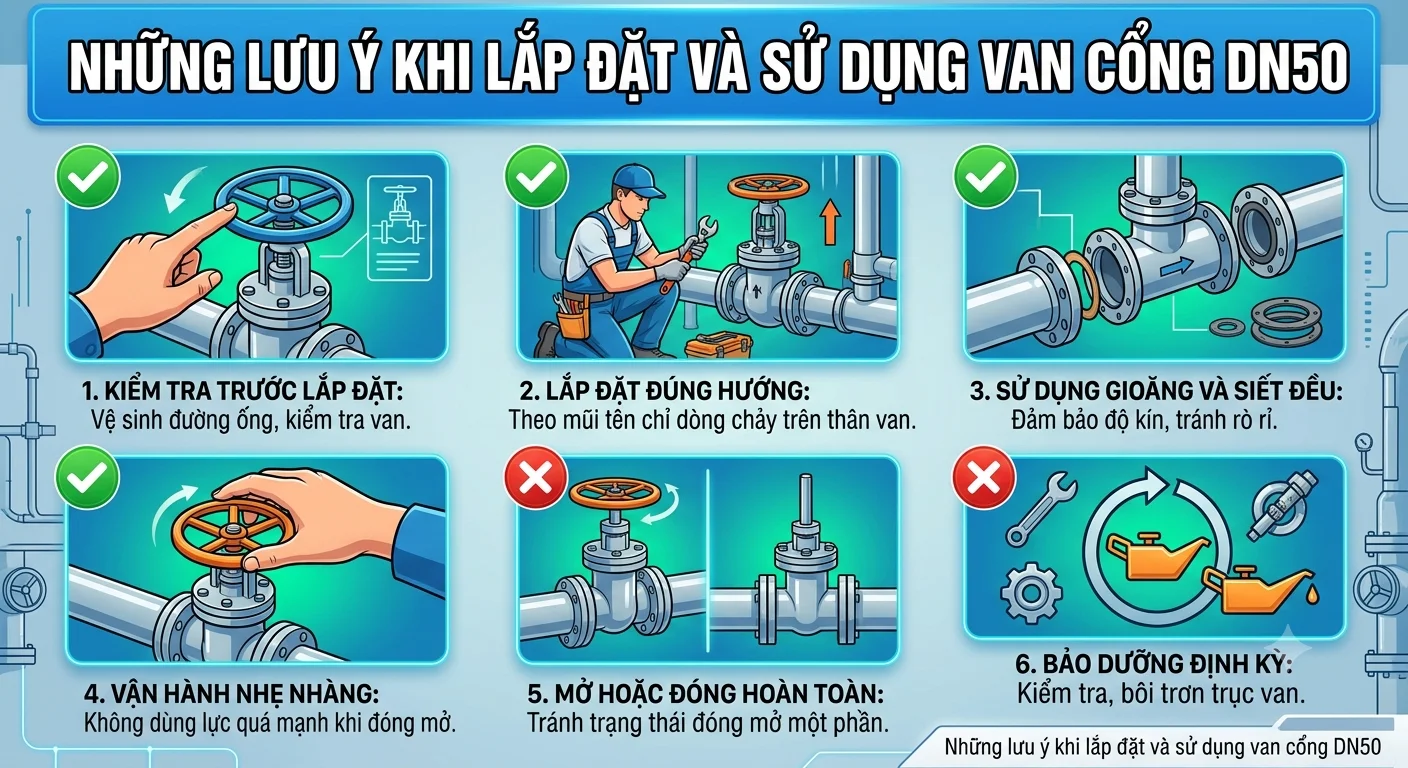

7. Những lưu ý khi lắp đặt và sử dụng van cổng DN50

Trong quá trình lắp đặt, cần đảm bảo van được bố trí đúng hướng và đúng vị trí theo hướng dẫn của nhà sản xuất. Mặc dù nhiều dòng van cổng có thể lắp theo cả hai chiều dòng chảy, vẫn cần kiểm tra các yêu cầu riêng của từng sản phẩm.

valve-dn-50-2 — **Những lưu ý khi lắp đặt và sử dụng van cổng DN50**

Một số lưu ý quan trọng gồm:

Làm sạch đường ống, loại bỏ cặn bẩn và vật thể lạ trước khi lắp đặt.
Đảm bảo mặt bích đồng tâm, gioăng làm kín được đặt đúng vị trí và bu lông được siết đều.
Không sử dụng tay quay để tạo lực ép quá mức khi đóng van.
Vận hành van theo đúng số vòng quay và hướng dẫn của nhà sản xuất.
Kiểm tra rò rỉ tại các vị trí kết nối và bộ phận làm kín sau khi lắp đặt.
Định kỳ kiểm tra tình trạng ăn mòn, độ kín và khả năng đóng mở của van.

Đối với van cổng ty chìm lắp đặt ngầm, cần chú ý thiết kế hố van và bố trí bộ phận thao tác phù hợp để thuận tiện cho việc kiểm tra, bảo trì.

8. Câu hỏi thường gặp về van cổng DN50

Van cổng DN50 có kích thước bao nhiêu?

DN50 là đường kính danh nghĩa 50 mm, thường tương ứng với đường ống danh nghĩa 2 inch. Kích thước thực tế của thân van, mặt bích và đường kính trong phụ thuộc vào tiêu chuẩn và thiết kế của sản phẩm.

Van cổng DN50 ty chìm hay ty nổi có khả năng chịu áp tốt hơn?

Không thể kết luận khả năng chịu áp chỉ dựa vào kiểu ty van. Khả năng chịu áp phụ thuộc vào thiết kế thân van, vật liệu, kết cấu làm kín và cấp áp suất được nhà sản xuất công bố.

Có nên dùng van cổng DN50 để điều tiết lưu lượng không?

Không nên sử dụng van cổng để điều tiết lưu lượng thường xuyên. Van được thiết kế chủ yếu để đóng mở hoàn toàn, giúp giảm nguy cơ rung động, mài mòn và hư hỏng cửa van.

Van cổng DN50 ty chìm có phù hợp với hệ thống cấp nước ngầm không?

Có. Van cổng ty chìm thường được sử dụng trong hệ thống cấp nước ngầm nhờ thiết kế gọn, không cần khoảng không gian lớn phía trên. Tuy nhiên, cần có giải pháp thao tác và kiểm tra phù hợp.

9. Kết luận

Van cổng DN50 là thiết bị đóng mở dòng chảy quan trọng trong các hệ thống cấp thoát nước, PCCC và đường ống công nghiệp. Hai dòng van cổng ty chìm và ty nổi đều có chức năng tương tự nhưng khác nhau về cấu tạo, khả năng quan sát, không gian lắp đặt và phương pháp bảo trì.

Van cổng ty nổi thuận tiện cho việc quan sát trạng thái đóng mở và kiểm tra hành trình. Trong khi đó, van cổng ty chìm có thiết kế nhỏ gọn, phù hợp với các vị trí lắp đặt hạn chế không gian hoặc hệ thống đường ống ngầm.

Để đảm bảo hiệu quả sử dụng, người dùng nên căn cứ vào điều kiện lắp đặt, áp suất làm việc, vật liệu, tiêu chuẩn kết nối và yêu cầu vận hành thực tế trước khi lựa chọn van cổng DN50. Đây là cơ sở quan trọng giúp hệ thống hoạt động ổn định, hạn chế sự cố và tối ưu chi phí bảo trì lâu dài.
