Van chữ Y

Vai trò và ứng dụng của Van chữ Y trong hệ thống ống nước

Trong các hệ thống đường ống nước, chất lượng dòng lưu chất không chỉ phụ thuộc vào nguồn nước mà còn chịu ảnh hưởng bởi các loại cặn bẩn, rỉ sét, mạt kim loại, cát hoặc tạp chất phát sinh trong quá trình vận hành. Nếu không được kiểm soát, những tạp chất này có thể đi vào máy bơm, van điều khiển, đồng hồ đo và các thiết bị phía sau, gây tắc nghẽn, mài mòn hoặc làm giảm hiệu suất hoạt động.

Đây là lý do van Y lọc được sử dụng ngày càng phổ biến trong hệ thống cấp thoát nước, HVAC và nhiều đường ống công nghiệp. Với thiết kế dạng chữ Y và bộ phận lưới lọc bên trong, thiết bị có khả năng giữ lại cặn bẩn nhưng vẫn đảm bảo dòng chảy đi qua đường ống tương đối ổn định.

1. Van chữ Y là gì?

Van chữ Y, còn được gọi là Y Strainer, là thiết bị cơ khí được lắp trên đường ống nhằm lọc và giữ lại các hạt rắn, cặn bẩn hoặc tạp chất có kích thước phù hợp trước khi dòng lưu chất đi đến các thiết bị phía sau.

Tên gọi "van Y lọc" xuất phát từ hình dạng đặc trưng của thân van. Một nhánh của thiết bị được bố trí lệch so với đường ống chính, tạo thành hình chữ Y. Bên trong nhánh này là một giỏ hoặc lưới lọc có nhiệm vụ giữ lại tạp chất.

Van Y lọc thường được chế tạo từ nhiều vật liệu như gang, đồng, inox hoặc thép, tùy thuộc vào môi trường sử dụng. Hai kiểu kết nối phổ biến là nối ren và nối mặt bích, phù hợp với nhiều kích thước đường ống khác nhau.

Về bản chất, van Y lọc không có chức năng đóng hoặc điều tiết dòng chảy như van bi, van bướm hay van cầu. Chức năng chính của thiết bị là lọc cơ học và bảo vệ hệ thống đường ống.

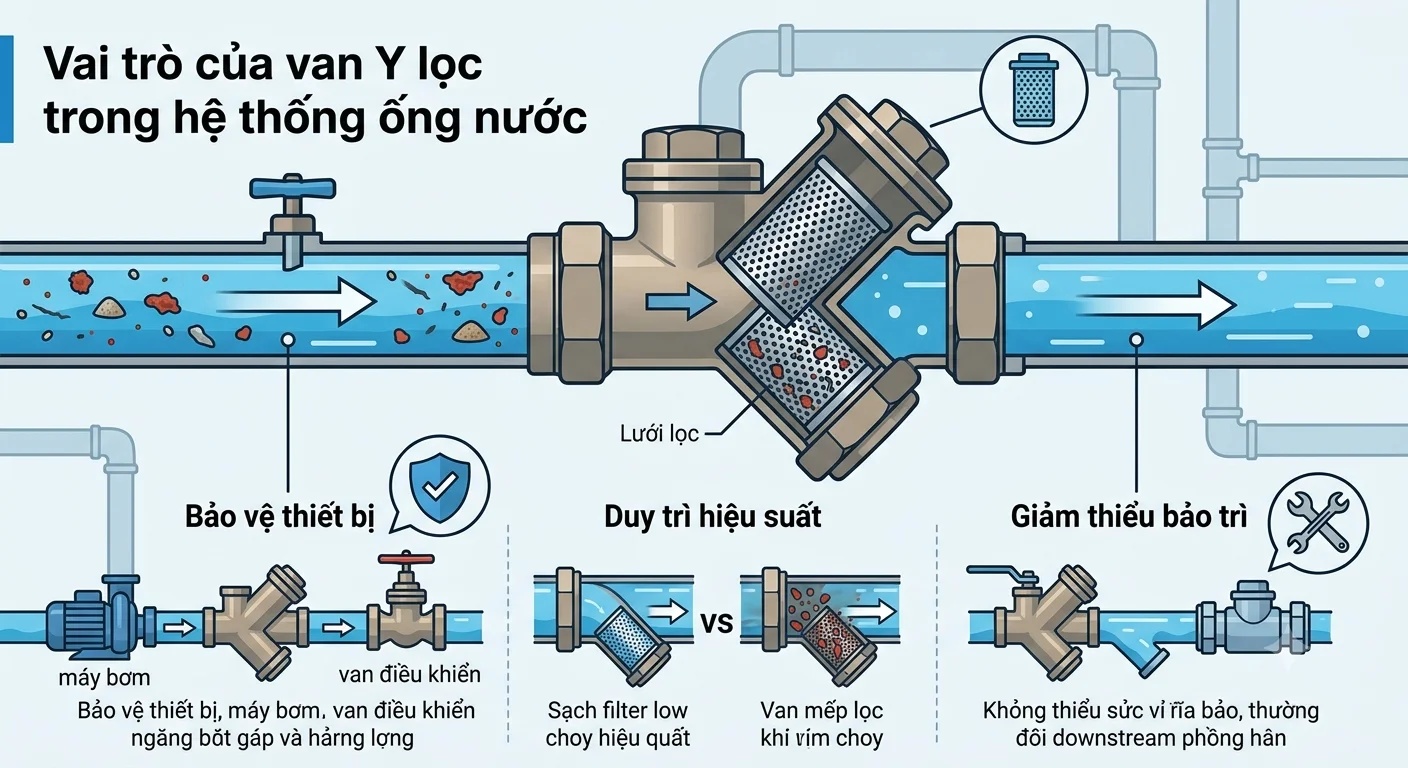

2. Vai trò của van Y lọc trong hệ thống ống nước

2.1. Lọc và giữ lại cặn bẩn

Đây là chức năng quan trọng nhất của Van chữ Y. Khi nước đi qua thiết bị, các tạp chất như cát, sỏi nhỏ, rỉ sét, mạt kim loại hoặc cặn đường ống sẽ bị giữ lại trên lưới lọc.

Nhờ đó, lượng tạp chất đi tiếp vào hệ thống được giảm đáng kể. Điều này đặc biệt cần thiết đối với những đường ống mới lắp đặt, hệ thống lâu năm hoặc đường ống có nguy cơ phát sinh nhiều cặn.

2.2. Bảo vệ thiết bị phía sau

Trong một hệ thống cấp nước, phía sau đường ống có thể là nhiều thiết bị nhạy cảm như máy bơm, van điều khiển, đồng hồ đo lưu lượng, van điện từ hoặc các thiết bị trao đổi nhiệt.

Nếu cặn bẩn đi vào những bộ phận này, chúng có thể gây kẹt cơ cấu, làm xước bề mặt làm kín hoặc khiến thiết bị hoạt động không chính xác.

Việc lắp Van chữ Y ở vị trí phù hợp giúp tạo một lớp bảo vệ cơ học ngay trên đường ống, từ đó hạn chế nguy cơ hư hỏng cho các thiết bị quan trọng.

2.3. Hạn chế tắc nghẽn đường ống

Cặn bẩn tích tụ lâu ngày có thể làm giảm tiết diện dòng chảy, khiến lưu lượng nước suy giảm và tổn thất áp suất tăng lên.

Van chữ Y giúp giữ lại một phần tạp chất trước khi chúng đi sâu vào hệ thống. Khi lưới lọc được vệ sinh định kỳ, hệ thống có thể duy trì khả năng lưu thông tốt hơn.

2.4. Kéo dài tuổi thọ thiết bị

Các hạt rắn trong nước có thể gây mài mòn cơ học đối với cánh bơm, gioăng, đĩa van hoặc các bề mặt tiếp xúc. Việc loại bỏ tạp chất từ đầu giúp giảm tác động này.

Do đó, Van chữ Y không chỉ đóng vai trò lọc cặn mà còn góp phần giảm chi phí sửa chữa, bảo trì và thay thế thiết bị trong dài hạn.

3. Nguyên lý hoạt động của van Y lọc

Nguyên lý hoạt động của van Y lọc tương đối đơn giản và không cần cơ cấu truyền động phức tạp.

Khi nước chảy vào đầu vào của van, dòng lưu chất đi qua phần thân chính của thiết bị. Tại đây, nước tiếp tục đi qua lưới lọc được đặt bên trong nhánh Y.

Các hạt cặn có kích thước lớn hơn mắt lưới sẽ không thể đi qua và bị giữ lại trong khoang lọc. Trong khi đó, nước cùng các hạt nhỏ hơn kích thước cho phép tiếp tục đi qua cửa ra và đi vào hệ thống.

Theo thời gian, lượng cặn tích tụ trên lưới lọc sẽ tăng lên. Nếu không vệ sinh, trở lực của van có thể tăng, dẫn đến sụt áp và giảm lưu lượng. Vì vậy, người vận hành cần kiểm tra và làm sạch bộ lọc theo tình trạng thực tế của hệ thống.

Một ưu điểm đáng chú ý là quá trình lọc của Y Strainer diễn ra thụ động, không cần nguồn điện hay khí nén để vận hành.

4. Cấu tạo cơ bản của van Y lọc

Một Van chữ Y thông thường gồm các bộ phận chính sau:

Thân van: Là phần bao bọc bên ngoài, chịu áp lực của dòng lưu chất và kết nối với đường ống. Thân có thể làm từ gang, đồng, inox hoặc thép.

Lưới lọc: Đây là bộ phận trực tiếp giữ lại cặn bẩn. Kích thước mắt lưới cần được lựa chọn phù hợp với mức độ lọc mong muốn và lưu lượng của hệ thống.

Nắp lọc: Được bố trí tại nhánh Y, có thể tháo ra để lấy lưới lọc ra ngoài vệ sinh hoặc thay thế.

Gioăng làm kín: Được đặt tại các vị trí kết nối, giúp hạn chế rò rỉ nước trong quá trình vận hành.

Đầu kết nối: Có thể là dạng ren hoặc mặt bích tùy thuộc vào thiết kế và kích thước của van.

Nhờ cấu tạo tương đối đơn giản, việc kiểm tra và vệ sinh van Y lọc thường thuận tiện hơn so với nhiều thiết bị lọc có cấu trúc phức tạp.

5. Ứng dụng thực tế của van Y lọc

5.1. Hệ thống cấp nước

Van Y lọc được sử dụng phổ biến trên đường ống cấp nước sinh hoạt, hệ thống cấp nước cho nhà máy, khu dân cư và các công trình xây dựng.

Thiết bị thường được bố trí trước máy bơm, van điều khiển hoặc các thiết bị cần được bảo vệ khỏi cặn bẩn.

5.2. Hệ thống HVAC

Trong các hệ thống điều hòa không khí trung tâm, chiller và cooling tower, Y Strainer có thể được sử dụng để lọc cặn trong đường nước lạnh hoặc đường nước tuần hoàn.

Việc hạn chế cặn đi vào thiết bị trao đổi nhiệt giúp giảm nguy cơ suy giảm hiệu suất và hỗ trợ quá trình bảo trì hệ thống.

5.3. Hệ thống công nghiệp

Trong công nghiệp, van Y lọc được sử dụng cho nhiều loại lưu chất khác nhau, tùy thuộc vào vật liệu chế tạo và tiêu chuẩn của sản phẩm.

Một số ứng dụng có thể kể đến như đường ống nước làm mát, dầu, hóa chất phù hợp, khí nén và các hệ thống phụ trợ trong nhà máy.

5.4. Hệ thống PCCC

Trong một số hệ thống phòng cháy chữa cháy, thiết bị lọc có thể được sử dụng để hạn chế tạp chất ảnh hưởng đến các bộ phận phía sau. Tuy nhiên, việc lựa chọn và bố trí phải tuân thủ thiết kế, tiêu chuẩn kỹ thuật và yêu cầu của hệ thống PCCC cụ thể.

6. Những vị trí nên lắp van Y lọc

Việc lựa chọn vị trí lắp đặt có ảnh hưởng trực tiếp đến hiệu quả bảo vệ của thiết bị. Thông thường, Y Strainer nên được đặt trước thiết bị cần bảo vệ.

Ví dụ:

Đường ống → Van Y lọc → Máy bơm/van điều khiển/thiết bị trao đổi nhiệt

Cách bố trí này giúp cặn được giữ lại trước khi tiếp cận thiết bị quan trọng.

Đối với các hệ thống có yêu cầu bảo trì thường xuyên, nên đảm bảo khu vực xung quanh van có đủ không gian để tháo nắp và lấy lưới lọc ra vệ sinh.

Ngoài ra, cần lắp đặt đúng chiều dòng chảy được đánh dấu trên thân van. Lắp sai hướng có thể làm giảm hiệu quả lọc và ảnh hưởng đến hoạt động của hệ thống.

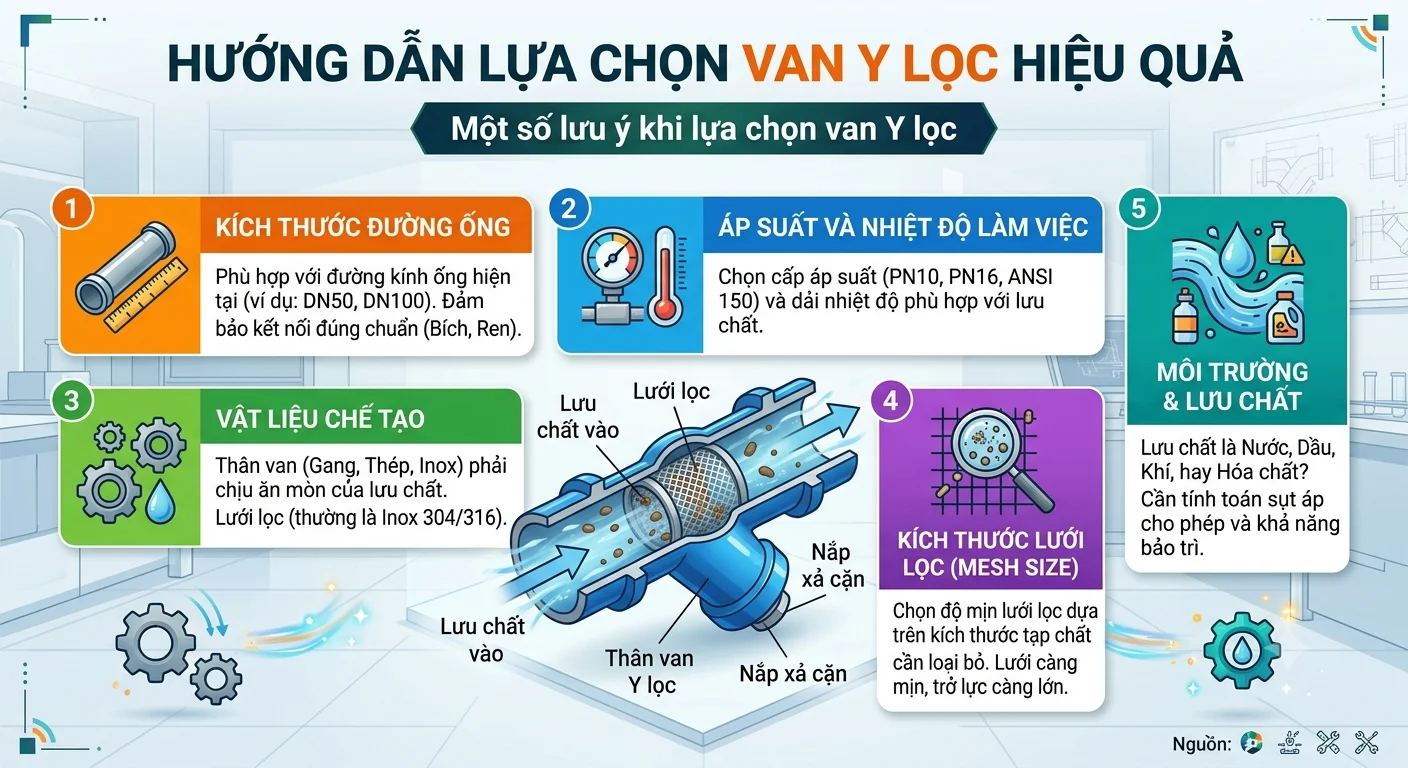

7. Một số lưu ý khi lựa chọn van Y lọc

Để van Y lọc hoạt động hiệu quả, không nên chỉ lựa chọn dựa trên kích thước đường ống. Một số yếu tố quan trọng cần xem xét gồm:

Kích thước đường ống

Van cần có kích thước phù hợp với đường kính đường ống và lưu lượng thiết kế. Các kích thước phổ biến có thể từ DN15, DN20, DN25 đến các kích thước lớn hơn.

Vật liệu chế tạo

Với hệ thống nước thông thường, van gang hoặc đồng có thể đáp ứng nhiều nhu cầu. Trong môi trường có nguy cơ ăn mòn cao, van Y lọc inox thường là lựa chọn phù hợp hơn.

Kích thước mắt lưới

Mắt lưới càng nhỏ thì khả năng giữ các hạt cặn nhỏ càng tốt nhưng đồng thời trở lực dòng chảy cũng có thể tăng nhanh hơn khi lưới bị bẩn.

Do đó, cần cân bằng giữa yêu cầu lọc và lưu lượng thực tế của hệ thống.

Áp suất và nhiệt độ

Van phải có cấp áp suất và khả năng chịu nhiệt phù hợp với điều kiện vận hành. Không nên sử dụng sản phẩm vượt quá giới hạn kỹ thuật do nhà sản xuất công bố.

8. Bảo dưỡng van Y lọc đúng cách

Trong quá trình vận hành, lưới lọc cần được kiểm tra định kỳ. Tần suất vệ sinh phụ thuộc vào chất lượng nước và lượng cặn thực tế.

Khi nhận thấy lưu lượng giảm, áp suất trước và sau van có sự chênh lệch lớn hoặc hệ thống hoạt động kém ổn định, cần kiểm tra tình trạng lưới lọc.

Quy trình cơ bản gồm:

1. Ngừng hoặc cô lập dòng nước trước khi bảo trì.

2. Xả áp trong đoạn đường ống liên quan.

3. Tháo nắp lọc của van.

4. Lấy lưới lọc ra ngoài.

5. Làm sạch cặn bẩn bằng phương pháp phù hợp.

6. Kiểm tra lưới, gioăng và các bề mặt làm kín.

7. Lắp lại đúng vị trí.

8. Mở van từ từ và kiểm tra rò rỉ.

Không nên dùng lực quá mạnh khi vệ sinh lưới vì có thể làm biến dạng hoặc rách mắt lưới.

9. Kết luận

Van Y lọc đóng vai trò quan trọng trong việc bảo vệ hệ thống ống nước khỏi cặn bẩn và tạp chất rắn. Với cấu tạo đơn giản, khả năng lọc hiệu quả và dễ vệ sinh, thiết bị này phù hợp với nhiều hệ thống từ cấp nước dân dụng đến HVAC và đường ống công nghiệp.

Việc lắp đặt Y Strainer đúng vị trí, lựa chọn vật liệu, kích thước mắt lưới và cấp áp suất phù hợp sẽ giúp bảo vệ máy bơm, van điều khiển, đồng hồ đo và các thiết bị phía sau. Đồng thời, kiểm tra và vệ sinh lưới lọc định kỳ là yếu tố cần thiết để duy trì lưu lượng, hạn chế sụt áp và kéo dài tuổi thọ toàn bộ hệ thống.

Nếu được lựa chọn đúng theo điều kiện vận hành, van Y lọc là một giải pháp tương đối đơn giản nhưng mang lại hiệu quả đáng kể trong việc duy trì độ sạch của dòng nước và bảo vệ hệ thống đường ống.
