Vì sao cần tra cứu 1 2 gate valve dimensions trước khi lắp đặt?

Trong các hệ thống đường ống công nghiệp và dân dụng, việc lựa chọn thiết bị không bao giờ là câu chuyện của sự may rủi. Chỉ cần sai lệch vài milimet trong kích thước lắp đặt, quá trình thi công có thể trở thành một "cơn ác mộng" thực sự, dẫn đến tình trạng đường ống bị căng cứng, rò rỉ tại các khớp nối, hoặc tệ hơn là phải cắt bỏ toàn bộ đoạn ống để làm lại từ đầu. 1/2 gate valve dimensions không chỉ là những con số trên bản vẽ, mà là yếu tố quyết định sự liền mạch và an toàn của hệ thống.

Cần lưu ý rằng, mỗi tiêu chuẩn sản xuất (ANSI, DIN, JIS) và mỗi thương hiệu khác nhau đều có thể sở hữu các thông số kỹ thuật riêng biệt. Việc không tra cứu kỹ lưỡng 1/2 gate valve dimensions trước khi mua hàng sẽ làm tăng vọt chi phí nhân công, vật tư và thời gian chờ đợi thay thế. Hiểu rõ kích thước van cổng 1/2 inch là chìa khóa để quá trình valve installation diễn ra nhanh chóng, chính xác và bền bỉ theo thời gian.

1 2 Gate Valve Dimensions là gì?

1 2 gate valve dimensions là tập hợp các thông số kích thước tiêu chuẩn của van cổng loại 1/2 inch (tương đương DN15), bao gồm chiều dài mặt đối mặt (Face to Face), chiều cao tổng thể, đường kính tay quay, kích thước kết nối và các chỉ số lắp đặt khác theo tiêu chuẩn quốc tế. Đây là bộ dữ liệu kỹ thuật cốt lõi giúp các kỹ sư dự án, đơn vị lắp đặt và chủ đầu tư đảm bảo thiết bị hoàn toàn tương thích với đường ống hiện hữu.

Việc nắm vững các thông số này không chỉ đảm bảo van vừa khít với không gian lắp đặt, mà còn giúp ích trong:

• Đảm bảo tính tương thích: Tránh xung đột với các thiết bị khác trong hệ thống.

• Tối ưu thay thế: Dễ dàng chọn thiết bị tương đương khi cần bảo trì, sửa chữa.

• Tuân thủ tiêu chuẩn: Đảm bảo toàn bộ hệ thống đáp ứng yêu cầu khắt khe về kỹ thuật.

• Ngăn ngừa rò rỉ: Lắp đặt chuẩn kích thước giúp các gioăng làm kín phát huy hiệu quả cao nhất.

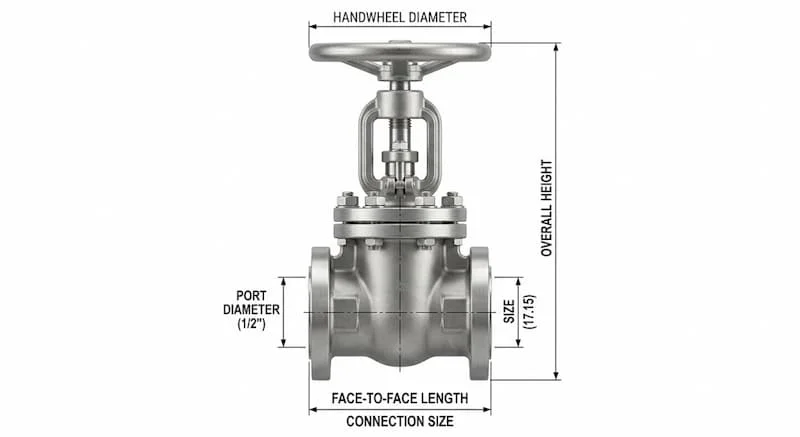

Các thông số kích thước quan trọng của van cổng 1/2 inch

Để hiểu rõ cấu trúc của một chiếc van cổng 1/2 inch (DN15), bạn cần lưu tâm đến các thông số chính sau đây:

• DN15/NPS 1/2": Kích thước danh nghĩa đại diện cho đường kính trong của ống.

• Face to Face (F to F): Khoảng cách giữa hai bề mặt kết nối, cực kỳ quan trọng khi lắp đặt trong không gian hẹp.

• Overall Height: Chiều cao tổng thể từ tâm ống đến đỉnh tay quay (đặc biệt khi van ở trạng thái mở hoàn toàn).

• Handwheel Diameter: Đường kính tay quay, cần tính toán không gian để thao tác đóng/mở dễ dàng.

• Port Diameter: Đường kính cửa van, ảnh hưởng trực tiếp đến lưu lượng nước đi qua.

• Kiểu kết nối: Ren (threaded) hoặc mặt bích (flanged), mỗi loại sẽ có yêu cầu về không gian và phương pháp lắp đặt khác nhau.

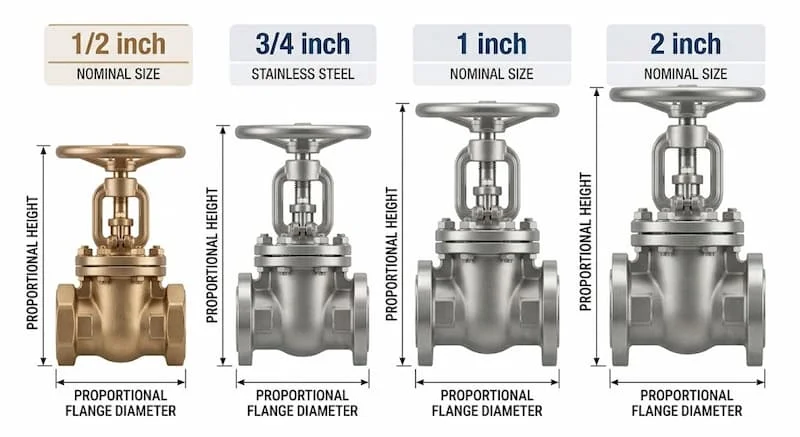

Bảng kích thước tiêu chuẩn 1 2 Gate Valve Dimensions

Dưới đây là bảng thông số tham khảo cho một van cổng tiêu chuẩn (lưu ý: số liệu có thể dao động tùy theo nhà sản xuất và tiêu chuẩn ANSI, ASME B16.10, DIN hoặc JIS).

Việc tồn tại sự khác biệt giữa các tiêu chuẩn như ANSI hay DIN là do quy định về độ dày thành van và áp lực thiết kế. Do đó, người mua cần luôn đối chiếu chính xác catalog của nhà sản xuất trước khi tiến hành valve installation.

Phân loại van cổng 1/2 inch

Theo kiểu kết nối

• Van ren (Threaded): Phổ biến cho dân dụng, nhỏ gọn, dễ lắp đặt nhưng khó tháo rời với các hệ thống lớn.

• Van mặt bích (Flanged): Chịu áp lực tốt, dễ dàng tháo lắp bảo trì, dùng trong công nghiệp.

• Van hàn (Socket Weld): Dùng trong môi trường áp suất cao, nguy cơ rò rỉ thấp nhưng yêu cầu kỹ thuật hàn khắt khe.

Theo vật liệu thân van

• Đồng: Chống ăn mòn tốt trong nước sạch, giá hợp lý, bền bỉ.

• Inox 304/316: Kháng hóa chất, độ bền cực cao, ứng dụng trong thực phẩm và dược phẩm.

• Gang: Chịu nén tốt, chi phí thấp cho các hệ thống cấp nước quy mô lớn.

Theo cấu tạo ty van

• Ty nổi (Rising Stem): Trục van trồi lên khi mở, dễ quan sát trạng thái van từ xa.

• Ty chìm (Non Rising Stem): Trục van cố định, tiết kiệm không gian lắp đặt.

Thông số kỹ thuật cần quan tâm

Ngoài kích thước, các thông số sau đây ảnh hưởng trực tiếp đến hiệu suất vận hành:

• Áp suất (PN16, PN25, Class 150): Xác định khả năng chịu áp lực vận hành. Van không chịu được áp suất sẽ dẫn đến vỡ hoặc biến dạng thân van.

• Nhiệt độ: Ảnh hưởng đến lựa chọn vật liệu gioăng làm kín (EPDM, PTFE, Graphite).

• Vật liệu thân: Quyết định khả năng tương thích với môi chất (nước, hóa chất, hơi nóng).

So sánh van cổng ren và van cổng mặt bích 1/2 inch

Trong hệ thống dân dụng, van ren là lựa chọn hàng đầu. Tuy nhiên, nếu bạn đang vận hành một hệ thống công nghiệp đòi hỏi độ tin cậy cao và tần suất bảo trì lớn, van mặt bích chắc chắn là ưu tiên số một.

Ứng dụng thực tế

Van cổng 1/2 inch xuất hiện ở hầu hết mọi nơi: từ các hệ thống cấp nước sạch trong gia đình, các tòa nhà cao tầng, cho đến những đường ống dẫn hơi nóng trong các nhà máy sản xuất. Trong hệ thống phòng cháy chữa cháy hoặc đường ống dẫn hóa chất, loại van này đóng vai trò quan trọng trong việc cô lập các nhánh đường ống khi xảy ra sự cố. Đặc biệt, trong hệ thống HVAC, việc chọn đúng 1/2 gate valve dimensions giúp dòng chảy lưu thông ổn định, giảm thiểu tổn thất áp suất không đáng có.

Những sai lầm thường gặp

Sai lầm phổ biến nhất là chỉ chăm chăm nhìn vào kích thước danh nghĩa (DN) mà quên mất chiều dài lắp đặt (Face to Face). Trong thực tế, nhiều hãng sản xuất có độ dày thân van khác nhau, chỉ cần chênh lệch 5-10mm cũng đủ khiến bạn không thể lắp khớp van vào đoạn ống đã cố định. Ngoài ra, việc không kiểm tra áp suất làm việc khiến van bị "thổi" gioăng hoặc nứt thân ngay lần vận hành đầu tiên.

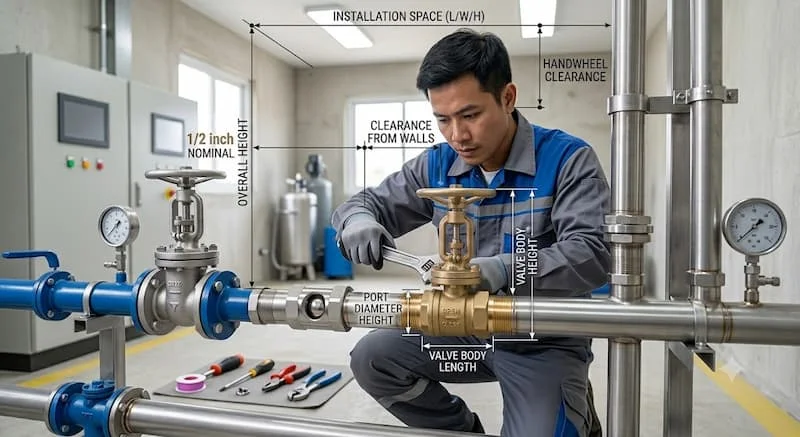

Hướng dẫn lắp đặt và bảo trì

Để quá trình valve installation thành công, bạn cần tuân thủ checklist:

1. Xác định chính xác khoảng cách giữa hai đầu ống.

2. Kiểm tra lại tiêu chuẩn ren (BSP hoặc NPT).

3. Sử dụng băng tan (băng keo non) hoặc gioăng đệm đạt chuẩn.

4. Siết lực vừa đủ, không dùng lực quá mức gây nứt ren van.

5. Kiểm tra rò rỉ dưới áp suất vận hành trước khi đưa vào sử dụng chính thức.

Luôn đảm bảo khoảng không gian xung quanh đủ rộng để tay quay có thể vận hành trơn tru, không vướng víu vào tường hoặc thiết bị khác.

FAQ

Van cổng 1/2 inch tương đương DN bao nhiêu?

Thông thường van cổng 1/2 inch tương đương với DN15.

Kích thước van có giống nhau giữa các hãng không?

Không hoàn toàn. Luôn kiểm tra catalog riêng của từng hãng sản xuất.

Face to Face là gì?

Là khoảng cách giữa hai mặt kết nối của van, thông số quan trọng nhất khi thay thế van cũ.

Van ren và van mặt bích có cùng kích thước không?

Không, chúng có cấu tạo khác biệt hoàn toàn về chiều dài lắp đặt.

Nên chọn van đồng hay inox?

Van đồng lý tưởng cho nước sạch dân dụng, trong khi inox là lựa chọn tối ưu cho môi trường hóa chất hoặc cần độ bền lâu dài.

Kết luận

Việc am hiểu và tra cứu đúng 1 2 gate valve dimensions là nền tảng cho sự thành công của mọi dự án đường ống. Một sự chuẩn bị kỹ lưỡng về kích thước, vật liệu và tiêu chuẩn kỹ thuật sẽ giúp bạn tránh được những rủi ro tốn kém không đáng có trong quá trình thi công. Hãy luôn ưu tiên lựa chọn sản phẩm từ các thương hiệu uy tín để đảm bảo hệ thống vận hành bền bỉ.
