Cách lắp van điều áp đúng kỹ thuật: Hướng dẫn từng bước

Cách lắp van điều áp đúng có quan trọng không?

Nhiều công trình gặp cùng một tình huống: đường ống có áp suất đầu vào cao, đã lắp van điều áp nhưng áp suất đầu ra vẫn cao hoặc dao động liên tục. Có khi van rung, phát tiếng ồn hoặc rò nước ở mối nối.

Trong nhiều trường hợp, nguyên nhân không nằm ở chất lượng van mà ở cách lắp: sai chiều dòng chảy, đặt sai vị trí, đường ống còn cặn bẩn hoặc cài đặt áp suất chưa phù hợp.

Vì vậy, khi lắp van điều áp cần đảm bảo bốn điều:

• Van được lắp đúng theo hướng dòng chảy.
• Đường ống được vệ sinh sạch trước khi lắp.
• Vị trí lắp dễ quan sát và dễ bảo trì.
• Sau khi lắp, hệ thống được kiểm tra rò rỉ và điều chỉnh áp suất.

Van điều áp là thiết bị dùng để giảm và duy trì áp suất đầu ra của lưu chất ở mức được cài đặt, giúp bảo vệ đường ống và thiết bị phía sau van.

Van điều áp là gì? Nguyên lý hoạt động như thế nào?

Van điều áp là gì?

Van điều áp (tiếng Anh: pressure reducing valve hoặc pressure regulator, tùy loại) có chức năng chính là giảm áp và giữ áp suất phía sau van ổn định. Tùy thiết kế, van có thể dùng cho nước, khí, hơi hoặc các môi chất khác.

Nguyên lý hoạt động

Nguyên lý cơ bản: áp suất đầu vào đi qua van, van điều tiết lưu lượng, và áp suất đầu ra được giữ ở mức cài đặt.

Bên trong van thường có màng hoặc piston, kết hợp với lò xo điều chỉnh. Áp suất đầu ra tác động ngược lên cơ cấu này. Khi áp suất sau van tăng, van tự động đóng bớt. Khi áp suất giảm, van mở rộng hơn. Nhờ vậy, áp suất đầu ra được duy trì gần với giá trị cài đặt dù áp suất đầu vào hoặc nhu cầu dùng thay đổi.

Phân biệt van điều áp và van giảm áp

Với hệ thống nước, hai cách gọi này thường được dùng gần như tương đương. Tuy nhiên, tên gọi không quyết định chức năng thực tế. Bạn nên xem catalogue của từng model để biết chính xác van làm gì, hoạt động trong phạm vi nào.

Các loại van điều áp phổ biến

Van điều áp dạng piston

Loại này có cấu tạo chắc chắn, phù hợp nhiều hệ thống nước và chịu áp tương đối tốt. Cần chú ý độ sạch của môi chất và bảo trì định kỳ bộ phận làm kín.

Van điều áp dạng màng

Van điều khiển áp suất bằng màng ngăn, đáp ứng tốt trong một số hệ thống. Cần chọn vật liệu màng phù hợp với môi chất và nhiệt độ làm việc.

Van điều áp nước

Loại này được dùng trong nhiều ứng dụng:

• Đường ống cấp nước.
• Nhà dân dụng.
• Hệ thống bơm.
• Hệ thống HVAC.
• Hệ thống công nghiệp.

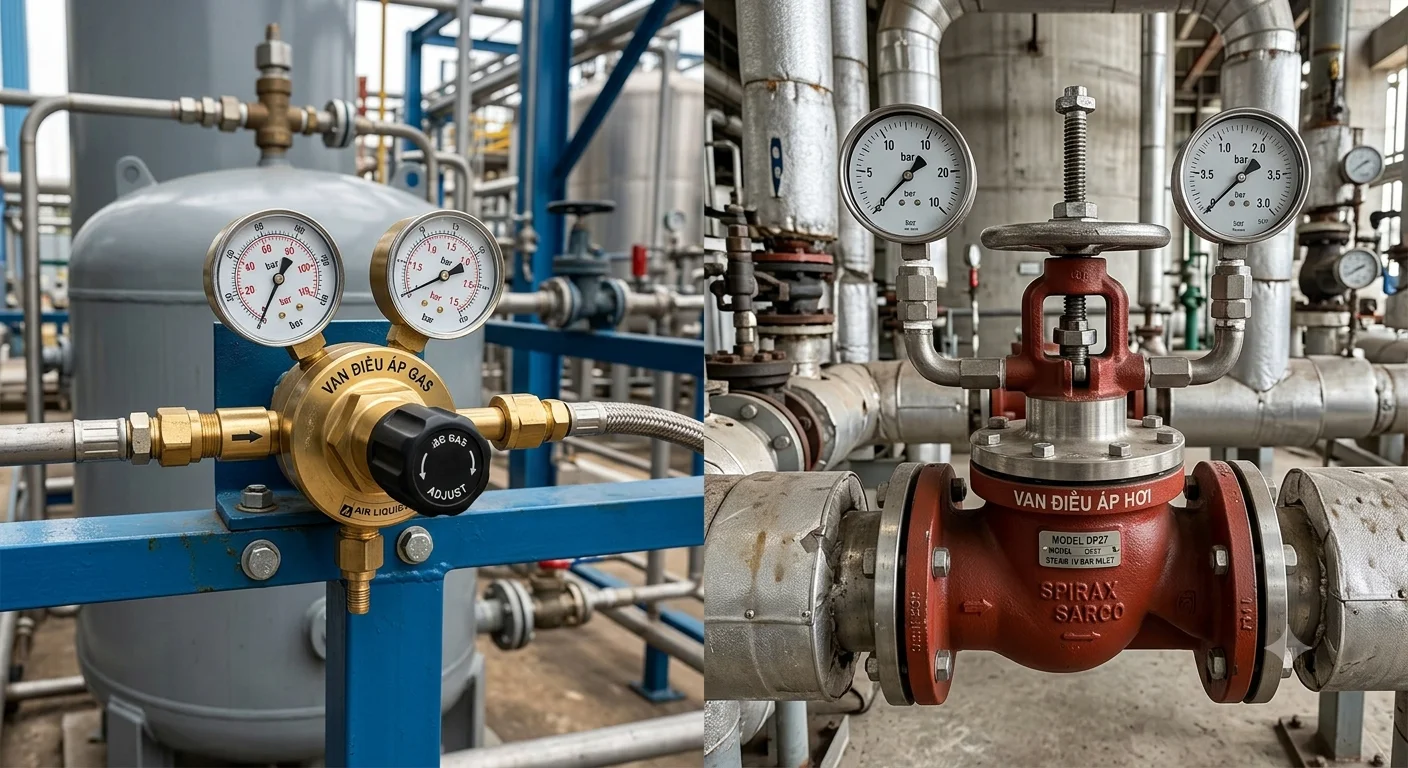

Van điều áp khí và hơi

Không nên áp dụng máy móc cách lắp van nước cho khí nén, hơi nước hay khí công nghiệp. Mỗi loại có yêu cầu riêng về nhiệt độ, áp suất, vật liệu, hướng dòng chảy và thiết bị bảo vệ đi kèm. Với các hệ thống này, hãy làm theo tài liệu kỹ thuật của nhà sản xuất và thiết kế hệ thống.

Cần kiểm tra gì trước khi Cách lắp van điều áp?

Phần này quyết định van có làm việc ổn định hay không. Hãy kiểm tra sáu nội dung sau trước khi thi công.

Kiểm tra kích thước đường ống

Kích thước phổ biến gồm DN15, DN20, DN25, DN32, DN50... Đừng chọn van chỉ dựa vào kích thước ren hoặc mặt bích. Bạn cần đối chiếu thêm lưu lượng yêu cầu của hệ thống, vì van quá nhỏ sẽ khiến áp suất sau van tụt khi nhu cầu dùng tăng.

Kiểm tra áp suất

Xác định rõ ba thông số: áp suất đầu vào, áp suất đầu ra mong muốn và áp suất làm việc tối đa của van. Áp suất đầu vào phải nằm trong phạm vi cho phép của van.

Kiểm tra nhiệt độ

Nhiệt độ đặc biệt quan trọng với nước nóng, hơi nước, dầu và khí nóng. Vật liệu làm kín và màng van phải chịu được nhiệt độ làm việc thực tế.

Kiểm tra môi chất

Van dùng cho nước không mặc nhiên phù hợp với hơi, khí, hóa chất hay dầu. Hãy kiểm tra vật liệu thân van, gioăng và màng theo đúng môi chất.

Kiểm tra chiều dòng chảy

Trên thân van thường có mũi tên chỉ hướng dòng chảy. Đừng bỏ qua dấu này, vì lắp ngược chiều có thể khiến van không hoạt động đúng thiết kế.

Kiểm tra không gian bảo trì

Nên đặt van ở nơi dễ quan sát, dễ chỉnh và có thể tháo ra khi cần bảo trì. Hãy chừa đủ khoảng trống quanh nắp lò xo và núm điều chỉnh.

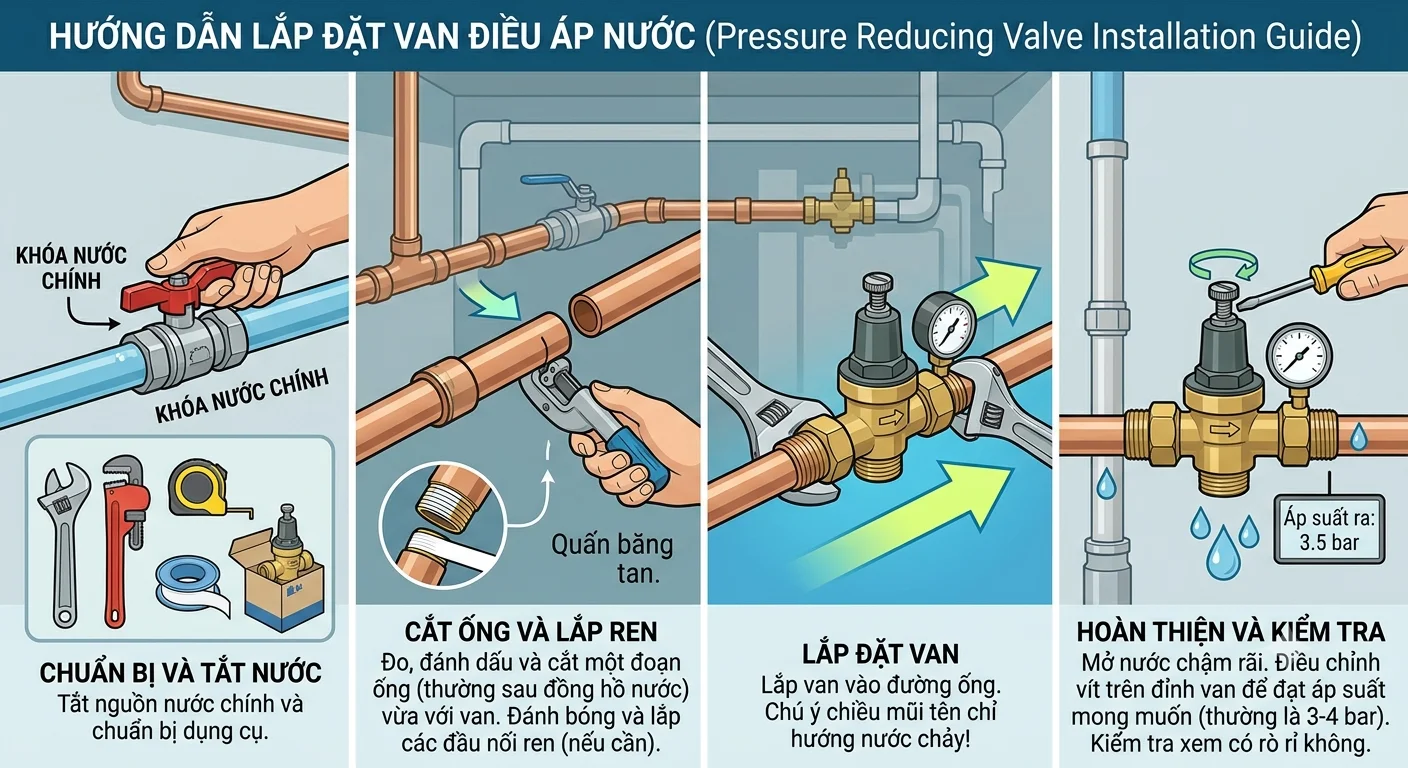

Cách lắp van điều áp đúng kỹ thuật từng bước

Bước 1: Ngắt nguồn và xả áp

Đóng van khóa phía trước hệ thống, sau đó xả hết áp suất còn lại trong đường ống. Đảm bảo môi chất không còn gây nguy hiểm khi tháo lắp, nhất là với nước nóng, hơi hoặc khí.

Bước 2: Vệ sinh đường ống

Loại bỏ cặn bẩn, mạt kim loại, rỉ sét và tạp chất còn sót sau khi cắt ren, hàn hoặc thi công. Chỉ cần một hạt cặn kẹt ở cơ cấu điều áp cũng có thể khiến van đóng không kín, làm áp suất sau van tăng dần.

Bước 3: Xác định chiều lắp

Quan sát mũi tên trên thân van và lắp sao cho hướng dòng chảy của đường ống trùng với hướng mũi tên. Ngoài ra, hãy xem hướng dẫn của nhà sản xuất về tư thế lắp (ngang hay đứng, nắp lò xo hướng lên hay hướng khác), vì một số model có yêu cầu riêng.

Bước 4: Lắp van vào đường ống

Tùy kiểu kết nối, van có thể lắp bằng ren, mặt bích, clamp hoặc kiểu chuyên dụng. Với kết nối ren, không siết quá mạnh nếu nhà sản xuất không yêu cầu, vì có thể làm nứt thân van hoặc hỏng ren. Với mặt bích, siết bu lông đều theo hình chữ thập để gioăng ép đều. Đừng để đường ống truyền lực căng lên thân van.

Bước 5: Kiểm tra hệ thống

Trước khi cấp áp, rà soát lại độ kín, gioăng, mối nối, vị trí van và hướng dòng chảy. Lỗi phát hiện ở bước này dễ sửa hơn nhiều so với khi hệ thống đã vận hành.

Bước 6: Mở van từ từ

Không mở nguồn áp đột ngột. Mở từ từ để hạn chế sốc áp, rung đường ống và va đập thủy lực, những nguyên nhân dễ làm hỏng màng van hoặc mối nối.

Bước 7: Điều chỉnh áp suất

Dùng vít hoặc núm điều chỉnh theo cấu tạo của van. Với nhiều dòng van, vặn theo chiều kim đồng hồ để tăng áp và ngược lại để giảm áp, nhưng hãy đối chiếu với hướng dẫn của model bạn dùng. Nên điều chỉnh từng chút một, chờ áp suất ổn định rồi mới chỉnh tiếp. Nếu hệ thống cần kiểm soát chính xác, hãy theo dõi bằng đồng hồ áp suất đặt ở phía sau van.

Bước 8: Chạy thử

Cho hệ thống làm việc ở điều kiện thực tế và kiểm tra áp suất đầu ra, độ ổn định, tiếng ồn, độ rung và rò rỉ. Nên thử cả lúc lưu lượng thấp và lưu lượng cao để chắc chắn áp suất sau van không dao động quá mức.

Cách lắp van điều áp ở vị trí nào?

Một sơ đồ tham khảo cho hệ thống nước:

Nguồn áp suất cao → van khóa → lọc Y → van điều áp → đồng hồ áp suất → thiết bị sử dụng

Cấu hình thực tế cần theo thiết kế hệ thống và hướng dẫn của nhà sản xuất.

Vị trí trước thiết bị cần bảo vệ

Van điều áp nên đặt ngay trước thiết bị hoặc cụm thiết bị cần được bảo vệ, chẳng hạn máy nước nóng, thiết bị dùng nước, hệ thống tưới hoặc cụm thiết bị công nghiệp.

Có nên lắp lọc trước van điều áp?

Nên cân nhắc lắp lọc Y hoặc lọc cặn phía trước để hạn chế tạp chất đi vào cơ cấu van. Tuy nhiên, hãy kiểm tra yêu cầu của nhà sản xuất, kích thước hệ thống, tổn thất áp suất qua lọc và khả năng bảo trì (lọc cần có chỗ để tháo và vệ sinh).

Có cần đồng hồ áp suất không?

Đồng hồ áp suất giúp đọc áp suất trước và sau van, điều chỉnh van chính xác hơn và phát hiện tình trạng bất thường sớm. Nếu cần theo dõi hiệu quả giảm áp, hãy đặt đồng hồ ở phía hạ áp.

Van điều áp được sử dụng khi nào?

Van điều áp xuất hiện trong nhiều hệ thống:

• Cấp nước dân dụng và chung cư.
• Nhà máy và hệ thống công nghiệp.
• Hệ thống bơm và hệ thống tưới.
• HVAC.
• Đường ống khí nén.
• Hệ thống hơi, nếu dùng đúng loại van chuyên dụng.

Vấn đề mà van giải quyết khá đơn giản: áp suất quá cao gây ảnh hưởng đến thiết bị phía sau, nên cần đưa áp suất về mức phù hợp. Ví dụ, một đường ống có áp suất đầu vào cao nhưng thiết bị phía sau chỉ chịu được mức thấp hơn. Van điều áp được đặt trên tuyến ống để giảm và duy trì áp suất đầu ra theo mức cài đặt, nhờ đó giảm nguy cơ rò rỉ, vỡ mối nối và hỏng thiết bị.

Những sai lầm thường gặp khi lắp van điều áp

Cần nhớ rằng van điều áp không thể bù cho một hệ thống được thiết kế sai. Việc lựa chọn phải dựa trên áp suất, lưu lượng, nhiệt độ và môi chất.

Checklist cách lắp van điều áp

Trước khi lắp

☐ Xác định môi chất
☐ Kiểm tra DN/kích thước kết nối
☐ Kiểm tra áp suất đầu vào
☐ Xác định áp suất đầu ra mong muốn
☐ Kiểm tra nhiệt độ làm việc
☐ Kiểm tra vật liệu van
☐ Xác định chiều dòng chảy
☐ Chuẩn bị gioăng/phụ kiện phù hợp

Trong khi lắp

☐ Ngắt nguồn
☐ Xả áp
☐ Vệ sinh đường ống
☐ Lắp đúng chiều mũi tên
☐ Kết nối đúng kỹ thuật
☐ Không tác động lực quá mức lên thân van

Sau khi lắp

☐ Mở van từ từ
☐ Kiểm tra rò rỉ
☐ Đọc áp suất đầu ra
☐ Điều chỉnh áp suất
☐ Chạy thử
☐ Theo dõi tiếng ồn/rung bất thường

Lưu ý quan trọng khi sử dụng và bảo trì van điều áp

• Không điều chỉnh áp suất vượt giới hạn thiết kế của van.
• Kiểm tra định kỳ áp suất đầu ra.
• Vệ sinh bộ lọc nếu hệ thống có lắp lọc.
• Kiểm tra tình trạng gioăng và các mối nối.
• Nếu van rung hoặc phát tiếng ồn, kiểm tra lưu lượng, áp suất và tình trạng đường ống.
• Với hệ thống công nghiệp, tuân thủ tài liệu kỹ thuật của nhà sản xuất.

Van điều áp bị tăng áp đầu ra do đâu?

Đây là sự cố khá phổ biến. Các nguyên nhân có thể gặp gồm:

• Cặn bẩn: kẹt ở cơ cấu van khiến van không đóng kín.
• Màng hoặc piston bị ảnh hưởng: do mòn, biến dạng hoặc lão hóa vật liệu.
• Lò xo hoặc cơ cấu điều chỉnh có vấn đề.
• Áp suất đầu vào vượt phạm vi cho phép của van.
• Lưu lượng làm việc không phù hợp với công suất của van.

Khi gặp hiện tượng này, hãy kiểm tra theo thứ tự từ đơn giản đến phức tạp: đồng hồ áp suất có chính xác không, áp suất đầu vào bao nhiêu, bộ lọc có bị nghẽn không, rồi mới tháo van kiểm tra bên trong.

Câu hỏi thường gặp về cách lắp van điều áp

1. Van điều áp lắp theo chiều nào?

Lắp theo mũi tên chỉ hướng dòng chảy trên thân van. Hướng dòng chảy của đường ống phải khớp với hướng mũi tên đó.

2. Có cần lắp lọc trước van điều áp không?

Trong nhiều hệ thống nước, nên bố trí bộ lọc phía trước để hạn chế cặn bẩn đi vào van. Tuy nhiên, cần căn cứ vào thiết kế hệ thống và hướng dẫn của nhà sản xuất.

3. Van điều áp nên lắp trước hay sau máy bơm?

Vị trí phụ thuộc mục đích kiểm soát áp suất và thiết kế hệ thống. Đừng chọn vị trí chỉ dựa trên máy bơm; hãy xem xét áp suất đầu vào, áp suất yêu cầu và thiết bị cần bảo vệ.

4. Vì sao lắp van điều áp nhưng áp suất vẫn cao?

Có thể do van lắp sai chiều, cài đặt chưa đúng, kích thước hoặc khả năng lưu lượng không phù hợp, cặn bẩn trong van, hoặc áp suất đầu vào vượt phạm vi thiết kế.

5. Có cần đồng hồ áp suất khi lắp van điều áp không?

Không phải lúc nào cũng bắt buộc, nhưng đồng hồ rất hữu ích để theo dõi và điều chỉnh áp suất đầu ra, đặc biệt với hệ thống cần kiểm soát chính xác.

Kết luận

Để lắp van điều áp đúng kỹ thuật, hãy nhớ bốn điểm chính:

1. Chọn đúng loại van cho hệ thống.
2. Kiểm tra thông số (kích thước, áp suất, nhiệt độ, môi chất) trước khi lắp.
3. Lắp đúng chiều dòng chảy.
4. Kiểm tra và điều chỉnh áp suất sau khi lắp.

Lắp van đúng không chỉ là nối van vào đường ống. Van còn phải làm việc đúng với áp suất, lưu lượng, nhiệt độ và môi chất của hệ thống, thì mới bảo vệ được thiết bị phía sau lâu dài.

Cần tư vấn chọn van? Nếu bạn đang cần lựa chọn van điều áp cho hệ thống nước, khí hoặc công nghiệp, hãy cung cấp kích thước đường ống, áp suất đầu vào, áp suất đầu ra mong muốn và môi chất sử dụng để được tư vấn loại van phù hợp.
