Van 4 3 – Thiết Bị Điều Khiển Hướng Dòng Quan Trọng Trong Hệ Thống Thủy Lực

Một máy thủy lực sử dụng xi lanh tác động kép cần thực hiện hai chuyển động tiến – lùi. Nếu hệ thống chỉ có đường cấp dầu cố định, cơ cấu chấp hành không thể chủ động thay đổi hướng chuyển động theo yêu cầu vận hành.

Lúc này, hệ thống cần một van phân phối có khả năng chuyển hướng dòng dầu giữa hai cửa làm việc – đó chính là van 4/3, loại van cung cấp 3 trạng thái điều khiển: hai trạng thái làm việc và một trạng thái trung tâm.

Tuy nhiên, không phải mọi van 4/3 đều hoạt động giống nhau ở vị trí trung tâm. Đây là yếu tố cần đặc biệt quan tâm khi lựa chọn van cho mạch thủy lực, và cũng là nội dung mà bài viết này sẽ phân tích chi tiết – từ cấu tạo, nguyên lý, đến cách chọn đúng cấu hình cho từng hệ thống.

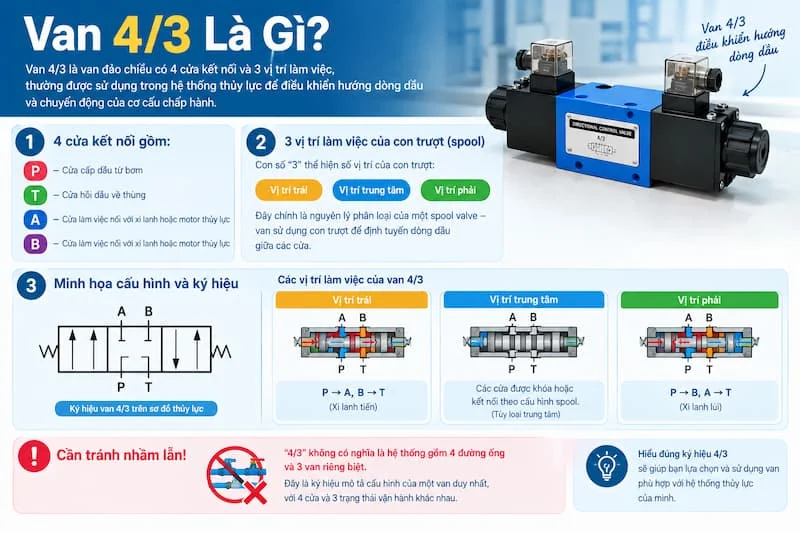

Van 4 3 Là Gì?

Van 4 3 là van đảo chiều có 4 cửa kết nối và 3 vị trí làm việc, thường được sử dụng trong hệ thống thủy lực để điều khiển hướng dòng dầu và chuyển động của cơ cấu chấp hành. Bốn cửa phổ biến gồm P – cửa cấp dầu từ bơm, T – cửa hồi dầu về thùng, A và B – hai cửa làm việc nối với xi lanh hoặc motor thủy lực.

Con số "4" thể hiện số cửa kết nối, còn con số "3" thể hiện số vị trí của con trượt (spool): vị trí trái, vị trí trung tâm và vị trí phải. Đây chính là nguyên lý phân loại của một spool valve – van sử dụng con trượt để định tuyến dòng dầu giữa các cửa.

Cần tránh một nhầm lẫn phổ biến: "4/3" không có nghĩa là hệ thống gồm 4 đường ống và 3 van riêng biệt. Đây là ký hiệu mô tả cấu hình của một van duy nhất, với 4 cửa và 3 trạng thái vận hành khác nhau.

Cấu Tạo Của Van 4 3

Một chiếc van 4/3 tiêu chuẩn gồm bốn thành phần chính:

Thân van – chứa các đường dẫn dầu bên trong, có các cổng P, T, A, B; đây là phần kết nối trực tiếp van với mạch thủy lực.

Con trượt (spool) – bộ phận trung tâm quyết định đường đi của dầu. Khi spool dịch chuyển sang trái, phải hoặc giữ ở giữa, các cửa được kết nối theo những cấu hình khác nhau. Đây cũng là lý do van 4/3 còn được gọi là một dạng spool valve điển hình trong hệ thống thủy lực công nghiệp.

Lò xo hồi vị – đưa spool về vị trí trung tâm ở các cấu hình có spring-centering, giúp van tự động trở về trạng thái an toàn khi mất tín hiệu điều khiển.

Bộ phận điều khiển – có thể là tay gạt, điện từ (solenoid), pilot thủy lực hoặc cơ cấu điều khiển khác tùy model. Các van 4/3 điện từ thường sử dụng hai solenoid để dịch chuyển spool về hai phía đối xứng.

Ký Hiệu P, T, A, B Trên Van 4/3 Có Ý Nghĩa Gì?

Việc đọc đúng ký hiệu trên sơ đồ thủy lực là bước bắt buộc trước khi lựa chọn hoặc lắp đặt van 4/3.

Trong mạch tiêu chuẩn, P nhận dầu từ bơm, T hồi dầu về thùng, còn A/B kết nối với hai phía của xi lanh tác động kép hoặc hai chiều của motor thủy lực. Có thể mô tả bằng sơ đồ logic đơn giản: Bơm → P → Van 4/3 → A/B → Xi lanh → T → Thùng dầu.

Hiểu đúng vai trò của từng cổng giúp bạn tránh đấu nhầm mạch – một lỗi có thể khiến cơ cấu chấp hành di chuyển sai hướng hoặc gây áp lực dồn ứ trong hệ thống.

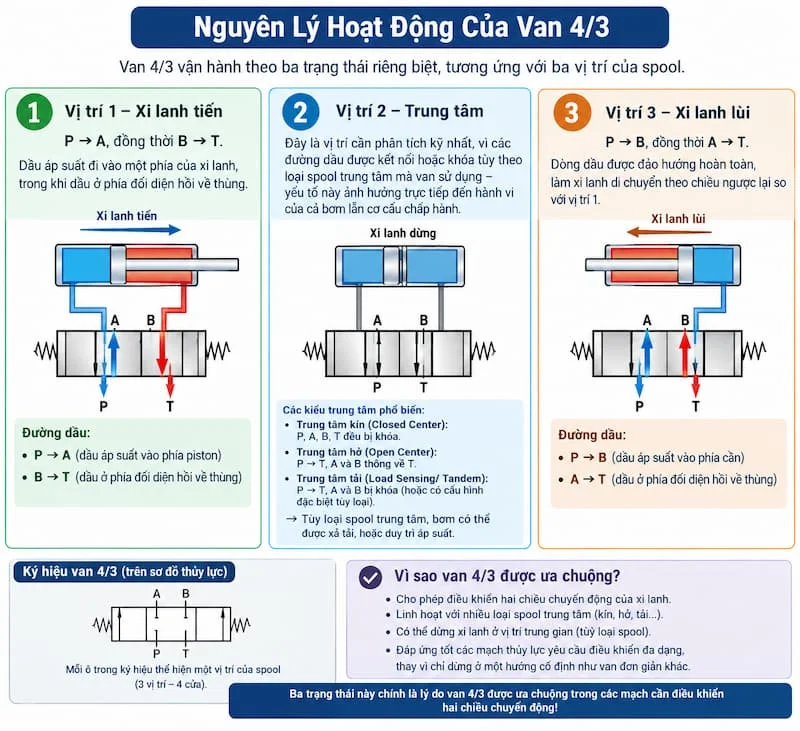

Nguyên Lý Hoạt Động Của Van 4/3

Van 4/3 vận hành theo ba trạng thái riêng biệt, tương ứng với ba vị trí của spool.

Vị trí 1 – Xi lanh tiến: P → A, đồng thời B → T. Dầu áp suất đi vào một phía của xi lanh, trong khi dầu ở phía đối diện hồi về thùng.

Vị trí 2 – Trung tâm: đây là vị trí cần phân tích kỹ nhất, vì các đường dầu được kết nối hoặc khóa tùy theo loại spool trung tâm mà van sử dụng – yếu tố này ảnh hưởng trực tiếp đến hành vi của cả bơm lẫn cơ cấu chấp hành.

Vị trí 3 – Xi lanh lùi: P → B, đồng thời A → T. Dòng dầu được đảo hướng hoàn toàn, làm xi lanh di chuyển theo chiều ngược lại so với vị trí 1.

Ba trạng thái này chính là lý do van 4/3 được ưa chuộng trong các mạch cần điều khiển hai chiều chuyển động, thay vì chỉ dừng ở một hướng cố định như một số loại van đơn giản khác.

Các Kiểu Trung Tâm Của Van 4/3 Phổ Biến

Đây là phần quan trọng nhất khi lựa chọn một spool valve dạng 4/3, vì cùng là "4/3" nhưng hành vi ở vị trí trung tâm có thể khác nhau hoàn toàn.

1. Closed Center – Trung tâm kín: ở vị trí giữa, cả P, T, A, B đều bị khóa theo cấu hình tương ứng. Kiểu này hạn chế dòng dầu qua van ở trạng thái trung tâm, có thể hỗ trợ giữ trạng thái cơ cấu chấp hành, phù hợp với những mạch cần duy trì áp suất hoặc giữ tải theo thiết kế.

2. Open Center – Trung tâm hở: dòng dầu có thể được dẫn về thùng tùy cấu hình spool. Kiểu này có thể giúp bơm xả tải khi van ở trạng thái trung tâm, thường được cân nhắc trong hệ thống sử dụng bơm lưu lượng cố định.

3. Tandem Center – Trung tâm song song: một cấu hình phổ biến là P → T, trong khi A và B bị khóa. Điều này cho phép bơm xả tải khi van ở trung tâm, trong khi cơ cấu chấp hành vẫn được giữ nguyên vị trí.

4. Float Center – Trung tâm nổi: tùy cấu hình spool, A và B có thể được nối về T trong khi P bị chặn, cho phép cơ cấu chấp hành ở trạng thái "thả nổi" khi van ở trung tâm.

Không nên lựa chọn kiểu trung tâm chỉ dựa vào tên gọi – cần xem ký hiệu spool thực tế trên catalogue hoặc model cụ thể, vì cùng một tên gọi vẫn có thể có biến thể khác nhau giữa các nhà sản xuất.

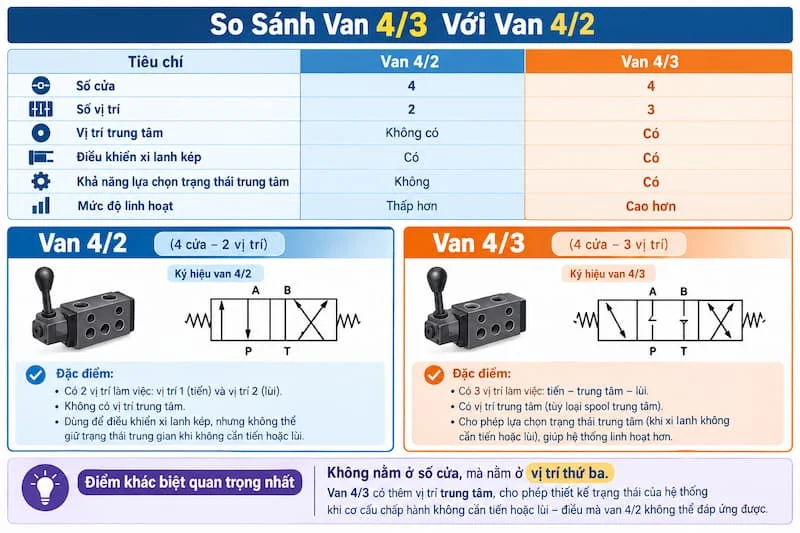

So Sánh Van 4/3 Với Van 4/2

Điểm khác biệt quan trọng nhất giữa hai loại van này không nằm ở số cửa, mà nằm ở vị trí thứ ba. Van 4/3 có thêm vị trí trung tâm, cho phép thiết kế trạng thái của hệ thống khi cơ cấu chấp hành không cần tiến hoặc lùi – điều mà van 4/2 không thể đáp ứng được.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van 4/3

Khi chọn mua, cần đối chiếu đồng thời các thông số sau:

• Kích thước van: NG6/CETOP 3, NG10, NG16, NG25 – tùy theo lưu lượng và công suất hệ thống.

• Áp suất làm việc: kiểm tra áp suất tối đa và áp suất tại từng cửa, vì một số nhà sản xuất quy định mức khác nhau cho từng cổng.

• Lưu lượng: lưu lượng càng lớn thì yêu cầu về kích thước và đặc tính dòng chảy của van càng quan trọng, ảnh hưởng trực tiếp đến tổn thất áp suất.

• Kiểu điều khiển: manual, solenoid, hydraulic pilot hoặc pneumatic pilot tùy hệ thống.

• Điện áp coil (nếu là van điện từ): 12V DC, 24V DC, 110V AC, 220V AC – không mặc định mọi model đều có đầy đủ các mức điện áp này, cần kiểm tra catalogue cụ thể.

• Kiểu kết nối: subplate, threaded, manifold hoặc các chuẩn kết nối khác. Một số dòng van 4/3 được thiết kế theo giao diện ISO 4401/CETOP để dễ dàng thay thế và tương thích liên hãng.

Van 4/3 Được Sử Dụng Ở Đâu?

Máy ép thủy lực dùng van 4/3 để điều khiển hướng di chuyển của xi lanh trong quá trình ép và hồi về.

Máy nâng hạ sử dụng van này để điều khiển xi lanh nâng, kiểm soát chiều lên/xuống và xác định trạng thái khi dừng tại vị trí trung gian.

Máy công nghiệp tự động thường kết hợp van 4/3 với PLC và solenoid để điều khiển cơ cấu chấp hành theo chương trình đã lập sẵn.

Hệ thống motor thủy lực có thể dùng van 4/3 để thay đổi hướng quay của motor tùy theo cấu hình mạch thiết kế.

Thiết bị di động như máy móc thủy lực, thiết bị nâng và các hệ thống cần điều khiển hướng dòng dầu cũng là những ứng dụng phổ biến của loại van này.

Những Sai Lầm Thường Gặp Khi Chọn Van 4/3

Sai lầm 1: Chỉ nhìn "4/3". Hai van cùng là 4/3 nhưng có thể có spool trung tâm hoàn toàn khác nhau, dẫn đến hành vi vận hành khác biệt.

Sai lầm 2: Không kiểm tra áp suất làm việc. Van phải phù hợp với áp suất thực tế của hệ thống, không chỉ dựa vào thông số ghi trên nhãn sản phẩm.

Sai lầm 3: Chọn sai lưu lượng. Van quá nhỏ so với lưu lượng thực tế có thể tạo tổn thất áp suất lớn, làm giảm hiệu suất toàn hệ thống.

Sai lầm 4: Chọn sai điện áp coil, ví dụ hệ thống yêu cầu 24V DC nhưng lại chọn nhầm coil điện áp khác, khiến van không thể vận hành.

Sai lầm 5: Không kiểm tra sơ đồ spool. Đây là lỗi nghiêm trọng vì sơ đồ spool quyết định trực tiếp đường đi của dầu trong toàn bộ mạch.

Sai lầm 6: Không quan tâm trạng thái trung tâm, có thể khiến bơm bị tải không phù hợp hoặc cơ cấu chấp hành không hoạt động như mong muốn.

Cách Chọn Van 4/3 Phù Hợp Trong 7 Bước

1. Xác định loại hệ thống: thủy lực dầu hay môi chất đặc biệt.

2. Xác định cơ cấu chấp hành: xi lanh kép hay motor thủy lực.

3. Xác định lưu lượng cần thiết.

4. Xác định áp suất làm việc.

5. Chọn kiểu trung tâm phù hợp (closed, open, tandem hoặc float center).

6. Chọn phương thức điều khiển: manual, solenoid hay pilot.

7. Đối chiếu kích thước, chuẩn lắp đặt và catalogue của nhà sản xuất.

Checklist trước khi mua van 4/3:

• Đúng số cửa P/T/A/B

• Đúng cấu hình 4/3

• Đúng kiểu spool trung tâm

• Đúng áp suất làm việc

• Đúng lưu lượng

• Đúng kích thước NG/CETOP

• Đúng kiểu kết nối

• Đúng điện áp coil nếu là van điện từ

• Đúng phương thức điều khiển

• Phù hợp với sơ đồ mạch thủy lực

Nếu bạn đang tìm hiểu thêm về các dòng van thủy lực khác trong hệ thống, có thể tham khảo [chèn link: các loại van thủy lực công nghiệp] để có góc nhìn tổng thể hơn.

Câu Hỏi Thường Gặp Về Van 4/3

1. Van 4 3 là gì?

Van 4/3 là van đảo chiều có 4 cửa và 3 vị trí làm việc, thường dùng để điều khiển hướng dòng dầu trong hệ thống thủy lực.

2. Van 4/3 có những cửa nào?

Thông thường gồm P, T, A và B. P là cửa cấp dầu, T là cửa hồi, A/B là hai cửa làm việc nối với cơ cấu chấp hành.

3. Van 4/3 dùng để làm gì?

Van được sử dụng để điều khiển hướng chuyển động của xi lanh tác động kép hoặc motor thủy lực, đồng thời xác định trạng thái của cơ cấu ở vị trí trung tâm.

4. Van 4/3 trung tâm kín và trung tâm hở khác nhau thế nào?

Khác biệt nằm ở cách các cửa P, T, A, B được kết nối hoặc khóa khi spool ở vị trí trung tâm, từ đó tạo ra hành vi khác nhau đối với bơm và cơ cấu chấp hành.

5. Nên chọn van 4 3 như thế nào?

Cần đối chiếu kiểu spool, áp suất làm việc, lưu lượng, kích thước, kiểu kết nối, phương thức điều khiển và điện áp coil với yêu cầu thực tế của hệ thống.

Chọn Đúng Van 4/3 Để Hệ Thống Thủy Lực Hoạt Động Ổn Định

Về bản chất, van 4/3 là sự kết hợp giữa 4 cửa kết nối và 3 vị trí làm việc, trong đó P/T/A/B là các cửa quan trọng cần hiểu rõ khi đọc sơ đồ thủy lực. Điểm quyết định khi lựa chọn không chỉ dừng ở con số "4/3", mà còn nằm ở kiểu spool và trạng thái trung tâm mà van sử dụng.

Bên cạnh đó, áp suất làm việc, lưu lượng, kích thước và phương thức điều khiển cũng là những yếu tố bắt buộc phải kiểm tra trước khi đưa van 4/3 vào bất kỳ mạch thủy lực nào, để tránh tình trạng chọn sai cấu hình gây ảnh hưởng đến toàn bộ hệ thống.

Nếu bạn đang cần lựa chọn van 4/3 cho máy ép, máy nâng, xi lanh hoặc motor thủy lực, hãy cung cấp áp suất làm việc, lưu lượng, kích thước van và sơ đồ mạch để được xác định cấu hình phù hợp trước khi đặt hàng.
