DN 32 Là Gì? Cách Hiểu Đúng Kích Thước Và Chọn Sản Phẩm Phù Hợp

Vì sao DN32 dễ gây nhầm lẫn?

Khi đọc bản vẽ đường ống hoặc thông số sản phẩm, người dùng thường gặp các ký hiệu như DN25, DN32, DN40, DN50. Nhiều người mặc định DN32 đồng nghĩa với đường kính ống 32 mm. Tuy nhiên, đây không phải cách hiểu chính xác trong mọi trường hợp.

Kích thước thực tế của đường ống còn phụ thuộc vào tiêu chuẩn sản xuất, loại ống, đường kính ngoài, độ dày thành ống, hệ thống ren hoặc kết nối, và tiêu chuẩn của van/phụ kiện đi kèm.

Vì vậy, khi chọn sản phẩm DN32, bạn cần kiểm tra đồng bộ toàn bộ các thông số này, thay vì chỉ nhìn vào con số "32" và suy ra kích thước thực tế. Bài viết dưới đây sẽ giúp bạn hiểu đúng bản chất DN32, phân biệt với DN40 và tránh những sai lầm phổ biến khi mua hàng.

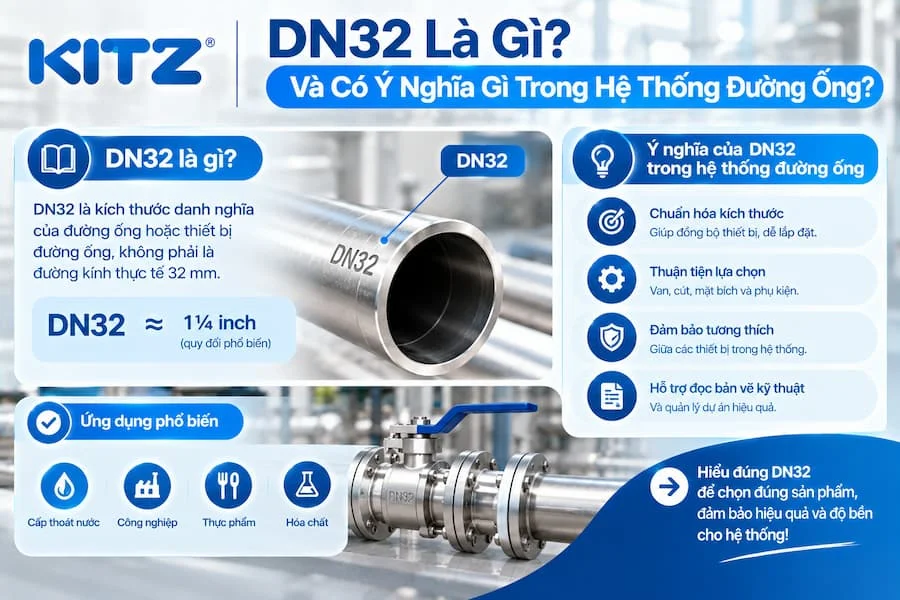

DN32 là gì và có ý nghĩa gì trong hệ thống đường ống?

DN32 là kích thước danh nghĩa của đường ống hoặc thiết bị đường ống, trong đó "DN" là viết tắt của Diameter Nominal – đường kính danh nghĩa. Con số 32 là cấp kích thước danh nghĩa, không nên hiểu đơn giản là đường kính thực tế của ống luôn bằng 32 mm.

Điểm cần nhấn mạnh nhất trong toàn bộ bài viết là: DN32 ≠ đường kính thực tế 32 mm trong mọi trường hợp. Đây là nhầm lẫn phổ biến nhất khi người mua tiếp cận với hệ ký hiệu DN lần đầu.

DN32 được sử dụng để quy ước kích thước, giúp các thiết bị như ống, van, cút, mặt bích và phụ kiện được lựa chọn theo cùng một hệ kích thước. Nhờ vậy, DN giúp chuẩn hóa kích thước danh nghĩa, dễ lựa chọn van và phụ kiện, xác định kích thước tương đối của đường ống, đồng bộ thiết bị trong hệ thống và đọc bản vẽ kỹ thuật dễ dàng hơn. Ví dụ: ống DN32 → van DN32 → cút DN32 → mặt bích DN32 thường được thiết kế tương ứng với nhau. Tuy nhiên, để chắc chắn các thiết bị lắp vừa nhau, vẫn cần kiểm tra tiêu chuẩn cụ thể chứ không chỉ dựa vào con số DN.

DN 32 tương đương bao nhiêu mm và bao nhiêu inch?

Đây là câu hỏi có lượng tìm kiếm rất cao khi người dùng tra cứu về DN32.

DN32 thường được quy đổi gần với kích thước danh nghĩa 1¼ inch trong nhiều hệ thống đường ống. Tuy nhiên, DN32 không đồng nghĩa với đường kính ngoài 32 mm, và cũng không nên quy đổi DN sang inch chỉ bằng phép nhân/chia đơn giản.

Cần lưu ý rằng bảng quy đổi trên chỉ mang tính danh nghĩa — kích thước thực tế vẫn phải được kiểm tra theo tiêu chuẩn ống cụ thể đang áp dụng cho hệ thống của bạn, tránh áp dụng máy móc con số quy đổi cho mọi loại sản phẩm.

Đường kính thực tế của ống DN32 là bao nhiêu?

Đây là phần cần giải thích kỹ để tránh nhầm lẫn khi mua ống thực tế.

Đường kính thực tế của một sản phẩm DN32 phụ thuộc vào tiêu chuẩn ống, vật liệu, hệ thống kích thước áp dụng, độ dày thành ống, cũng như đường kính ngoài hoặc trong được quy định theo tiêu chuẩn đó.

Cần phân biệt rõ ba khái niệm: DN32 là kích thước danh nghĩa mang tính quy ước; đường kính ngoài (OD) là đường kính đo từ mép ngoài thành ống sang mép ngoài đối diện; đường kính trong (ID) là đường kính khoảng trống bên trong ống, nơi dòng chảy thực sự đi qua.

Có thể minh họa bằng công thức tương đối: ID ≈ OD − 2 × độ dày thành ống. Tuy nhiên, cả OD và độ dày đều phải được lấy theo đúng tiêu chuẩn của sản phẩm cụ thể, vì cùng ký hiệu DN32 nhưng hai tiêu chuẩn khác nhau có thể cho ra hai giá trị OD/ID khác nhau. Đây là lý do không nên chỉ dựa vào ký hiệu DN khi cần độ chính xác cao trong thiết kế.

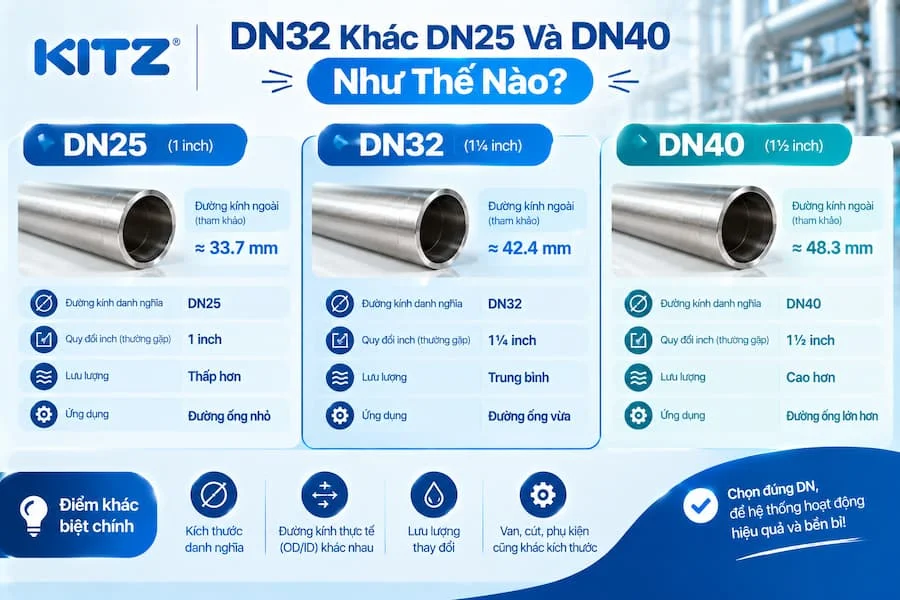

DN32 khác DN25 và DN40 như thế nào?

So sánh giữa các cấp kích thước liền kề giúp bạn hình dung rõ hơn vị trí của DN32 trong toàn dải sản phẩm.

Khi kích thước đường ống tăng, tiết diện dòng chảy có thể tăng theo, từ đó ảnh hưởng đến lưu lượng, tổn thất áp suất, vận tốc dòng chảy, kích thước van và kích thước phụ kiện đi kèm.

Do đó, không nên tự ý thay DN32 bằng DN25 hoặc DN40 chỉ vì cảm giác "gần kích thước" hoặc vì tiện có sẵn hàng trong kho. Việc thay đổi cấp DN có thể làm thay đổi lưu lượng thiết kế và gây mất cân bằng cho toàn hệ thống, đặc biệt ở những vị trí đã được tính toán thủy lực từ trước.

Các loại ống, van và phụ kiện DN32 phổ biến

Ống DN32 thường được phân loại theo vật liệu: ống inox DN32 (inox 304 hoặc 316/316L, dùng trong nước, thực phẩm, hóa chất và công nghiệp tùy vật liệu), ống thép DN32 (thường gặp trong hệ thống công nghiệp, có thể là thép carbon hoặc thép không gỉ tùy ứng dụng), và ống nhựa DN32 (PVC, UPVC, CPVC hoặc các loại nhựa kỹ thuật khác).

Van DN32 là van có kích thước kết nối danh nghĩa DN32, được sử dụng cho hệ thống đường ống có quy cách tương ứng, bao gồm van bi, van bướm, van cổng, van cầu, van một chiều, van điện và van khí nén DN32. Không phải cứ cùng gọi là van DN32 thì mọi loại đều có kích thước bên ngoài giống nhau — cần kiểm tra thêm tiêu chuẩn, kiểu kết nối, vật liệu, áp suất, kích thước face-to-face và kích thước mặt bích nếu có.

Về phụ kiện, nhóm sản phẩm DN32 khá đa dạng: cút DN32, tê DN32, bầu giảm DN32, mặt bích DN32, rắc co DN32, nắp bịt DN32, khớp nối DN32, clamp DN32. Một hệ thống có thể sử dụng đồng thời ống DN32 + van DN32 + cút DN32 + mặt bích DN32, nhưng vẫn cần kiểm tra tiêu chuẩn kết nối để đảm bảo lắp đặt thực tế không phát sinh sai lệch. [chèn link: bài viết phụ kiện ống inox theo DN]

DN32 khác 1¼ inch như thế nào?

Đây là câu hỏi semantic rất đáng khai thác vì nhiều người mua hàng quen dùng đơn vị inch thay vì DN.

DN32 là ký hiệu kích thước danh nghĩa theo hệ DN, trong khi 1¼ inch là cách biểu thị kích thước theo hệ inch. Hai ký hiệu này có thể được sử dụng tương ứng trong nhiều hệ thống, nhưng không nên coi chúng là hai con số đo trực tiếp cùng một đường kính thực tế.

Cảnh báo quan trọng ở đây là: không nên chọn sản phẩm chỉ dựa trên suy luận "DN32 = 1¼ inch nên sản phẩm nào ghi 1¼ inch cũng chắc chắn lắp vừa". Trên thực tế, hai sản phẩm cùng ghi 1¼ inch nhưng khác tiêu chuẩn sản xuất (ví dụ NPT so với BSP) vẫn có thể không tương thích về ren hoặc kiểu kết nối. Vì vậy, dù bạn quen dùng đơn vị nào, bước kiểm tra tiêu chuẩn và kiểu kết nối vẫn luôn là bắt buộc trước khi đặt hàng.

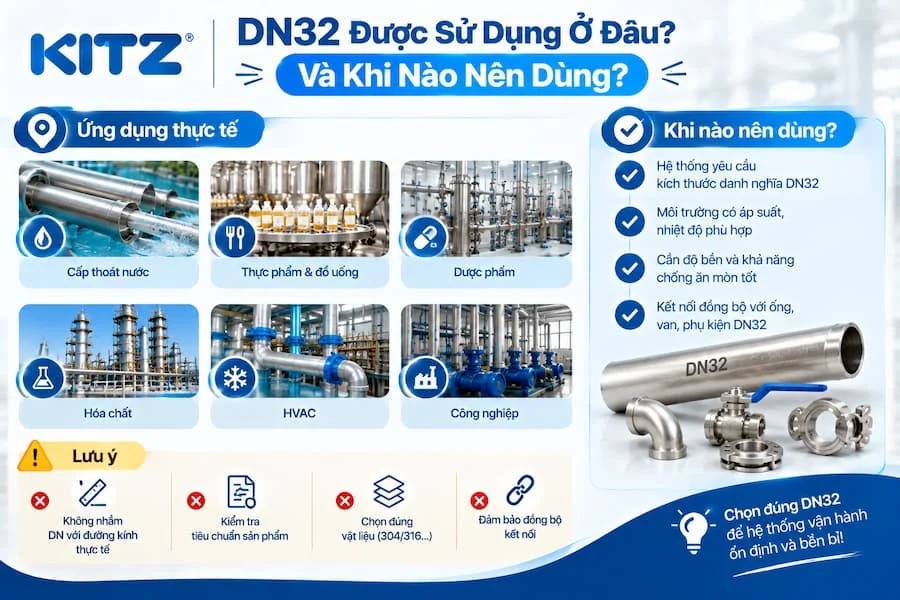

DN32 được sử dụng ở đâu và khi nào nên dùng?

DN32 xuất hiện phổ biến trong nhiều lĩnh vực: hệ thống cấp nước (nhà ở, chung cư, nhà máy, hệ thống xử lý nước), HVAC (đường nước lạnh, nước nóng, hệ thống điều hòa, thiết bị trao đổi nhiệt), công nghiệp (khí nén, dầu, nước làm mát, hệ thống phụ trợ), và thực phẩm, đồ uống (với vật liệu và tiêu chuẩn vệ sinh phù hợp).

DN32 có thể phù hợp khi: thiết kế yêu cầu kích thước danh nghĩa DN32, lưu lượng cần xử lý nằm trong phạm vi thiết kế, các thiết bị kết nối tương thích với nhau, áp suất và nhiệt độ phù hợp, và tiêu chuẩn đường ống đã được xác định rõ ràng từ đầu.

Một số sai lầm thường gặp khi làm việc với DN32: nghĩ DN 32 luôn có OD bằng 32 mm, chọn van DN32 nhưng không kiểm tra kiểu kết nối, đổi DN25 sang DN32 chỉ dựa trên cảm quan kích thước, không xác định tiêu chuẩn ống trước khi mua, và chỉ quan tâm kích thước mà bỏ qua áp suất cùng vật liệu. Những sai lầm này đều có thể dẫn đến việc lắp đặt không khớp hoặc thiết bị không đáp ứng điều kiện vận hành thực tế.

Cách xác định và chọn sản phẩm DN32 đúng quy cách

Để chọn đúng sản phẩm DN32 cho hệ thống, có thể thực hiện theo 7 bước:

Bước 1: Xác định DN – kiểm tra bản vẽ hoặc thông số thiết kế
Bước 2: Xác định tiêu chuẩn – DIN, JIS, ANSI/ASME, ISO hoặc tiêu chuẩn khác tùy hệ thống
Bước 3: Xác định vật liệu – inox, thép carbon, gang, đồng hoặc nhựa
Bước 4: Kiểm tra OD/ID – đặc biệt quan trọng khi mua ống
Bước 5: Kiểm tra kiểu kết nối – ren, hàn, clamp hoặc mặt bích
Bước 6: Kiểm tra áp suất và nhiệt độ – đảm bảo thiết bị đáp ứng điều kiện làm việc
Bước 7: Đối chiếu toàn bộ hệ thống – không chỉ kiểm tra riêng DN32 mà cần kiểm tra đồng bộ ống + van + phụ kiện + tiêu chuẩn kết nối

Thực hiện đầy đủ quy trình này giúp tránh tình trạng đặt đúng con số DN nhưng sản phẩm nhận về vẫn không lắp vừa hệ thống hiện có.

Checklist trước khi mua và cách yêu cầu báo giá DN 32

Trước khi đặt mua ống, van hoặc phụ kiện DN 32, nên chuẩn bị đầy đủ: DN 32 đúng theo thiết kế, tiêu chuẩn đã xác định, vật liệu phù hợp, OD/ID phù hợp nếu mua ống, kiểu kết nối chính xác, áp suất làm việc phù hợp, nhiệt độ làm việc phù hợp, chiều dài/kích thước tổng thể phù hợp, số lượng cần dùng và yêu cầu chứng từ/chứng nhận nếu có.

Thay vì chỉ hỏi giá theo con số DN, nên gửi yêu cầu cụ thể theo mẫu: "Báo giá van bi inox DN32, kết nối ren, inox 304, áp suất làm việc phù hợp hệ thống nước, số lượng 20 cái." Cách yêu cầu cụ thể như vậy giúp hạn chế tình trạng báo sai sản phẩm chỉ vì người mua cung cấp mỗi thông tin "DN32", đồng thời rút ngắn thời gian nhận báo giá chính xác ngay từ lần hỏi đầu tiên.

Câu hỏi thường gặp

1. DN 32 là gì?

DN32 là kích thước danh nghĩa của đường ống hoặc thiết bị đường ống. DN32 không nên được hiểu đơn giản là đường kính thực tế luôn bằng 32 mm.

2. DN32 bằng bao nhiêu inch?

DN32 thường tương ứng với 1¼ inch theo quy đổi kích thước danh nghĩa phổ biến, nhưng đây chỉ là giá trị tham khảo, không phải quy đổi tuyệt đối.

3. DN32 có phải đường kính 32 mm không?

Không. DN32 là kích thước danh nghĩa. Đường kính ngoài và đường kính trong thực tế phụ thuộc vào tiêu chuẩn và loại ống được áp dụng.

4. Van DN 32 có dùng cho ống DN32 không?

Thông thường đây là hai kích thước danh nghĩa tương ứng, nhưng vẫn phải kiểm tra tiêu chuẩn, kiểu kết nối và kích thước thực tế trước khi lắp đặt.

5. DN32 khác DN25 và DN40 như thế nào?

DN32 nằm giữa DN25 và DN40 về kích thước danh nghĩa. Trong quy đổi phổ biến, DN25 ≈ 1 inch, DN32 ≈ 1¼ inch và DN40 ≈ 1½ inch.

Kết luận

DN32 là kích thước danh nghĩa, không phải đơn giản là đường kính 32 mm. DN32 thường được quy đổi danh nghĩa tương ứng khoảng 1¼ inch, trong khi DN40 tương ứng khoảng 1½ inch — hai cấp kích thước liền kề nhưng phục vụ các phạm vi lưu lượng khác nhau.

Kích thước thực tế của ống DN32 phụ thuộc vào tiêu chuẩn và thiết kế cụ thể, còn van, cút, mặt bích và các phụ kiện DN32 cần được lựa chọn đồng bộ với nhau. Khi mua hàng, cần kiểm tra đầy đủ DN + tiêu chuẩn + vật liệu + kiểu kết nối + áp suất + nhiệt độ, thay vì chỉ dựa vào một con số DN32 duy nhất.
