Van xả khí an toàn: cấu tạo, nguyên lý và cách chọn đúng cho đường ống

Van xả khí an toàn có vai trò gì trong hệ thống đường ống?

Trong một tuyến ống chứa chất lỏng, khí luôn có xu hướng dồn về các điểm cao. Khi túi khí hình thành, tiết diện dòng chảy bị thu hẹp, áp suất dao động, đường ống phát ra tiếng ồn, còn máy bơm phải làm việc nặng hơn để đẩy chất lỏng đi.

Đây là lý do nhiều hệ thống cần thiết bị chuyên dụng để kiểm soát lượng khí tích tụ. Van xả khí giải quyết đúng bài toán này: giải phóng khí ra khỏi đường ống tại vị trí phù hợp, giúp dòng chảy ổn định hơn.

Bài viết sẽ đi lần lượt qua định nghĩa, cấu tạo, nguyên lý, phân loại, ứng dụng và cách lựa chọn. Bạn cũng sẽ biết vì sao không nên nhầm thiết bị này với van an toàn bảo vệ quá áp.

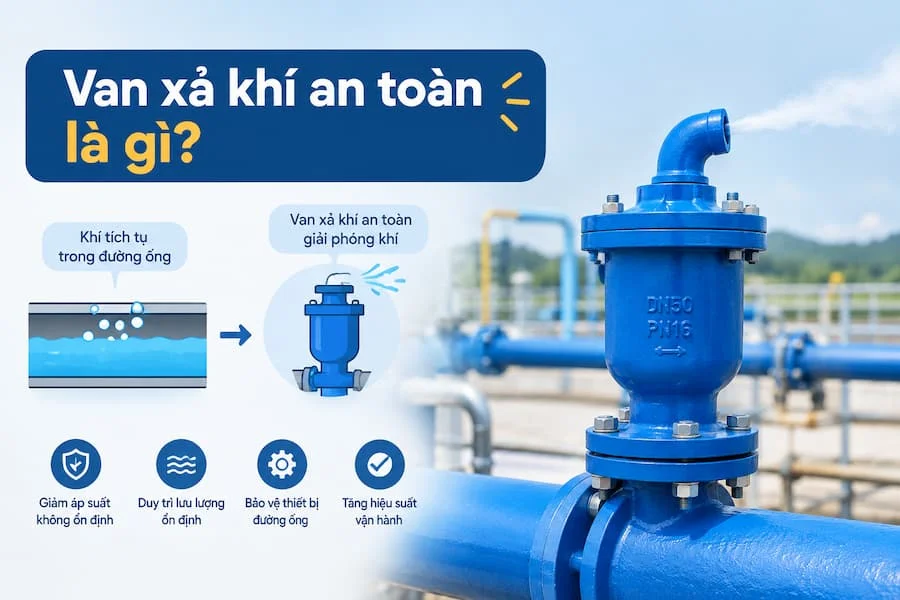

Van xả khí an toàn là gì?

Van xả khí an toàn là thiết bị được lắp trên hệ thống đường ống nhằm tự động hoặc chủ động giải phóng lượng khí tích tụ tại những vị trí phù hợp, giúp hạn chế ảnh hưởng của khí đến quá trình vận hành và độ ổn định của hệ thống.

Điểm cần nắm rõ là xả khí và xả áp suất quá mức là hai việc khác nhau. Van xả khí xử lý khí bị giữ lại trong đường ống. Còn thiết bị bảo vệ quá áp chỉ mở khi áp suất vượt ngưỡng cài đặt. Vì vậy, không nên đánh đồng van xả khí với van an toàn áp suất, dù tên gọi đều có chữ "an toàn".

Nhu cầu sử dụng thường xuất hiện ở:

• Hệ thống cấp nước và tuyến ống dài

• Trạm bơm, hệ thống tưới tiêu

• Đường ống công nghiệp vận chuyển chất lỏng

• Hệ thống tuần hoàn nước

Nếu không kiểm soát khí tích tụ, hệ thống có thể vận hành kém ổn định và khó truy tìm nguyên nhân sự cố.

Cấu tạo và nguyên lý hoạt động của van xả khí

Cấu tạo cơ bản gồm:

• Thân van chứa toàn bộ cơ cấu bên trong

• Phao hoặc cơ cấu đóng mở cảm nhận mực chất lỏng

• Cửa xả khí để khí thoát ra ngoài

• Cơ cấu điều khiển liên kết chuyển động của phao với cửa xả

• Gioăng làm kín ngăn chất lỏng rò rỉ

• Kết nối dạng ren, mặt bích hoặc kiểu tương ứng

Nguyên lý hoạt động theo chu trình: khí tích tụ → phao thay đổi vị trí → cơ cấu mở cửa xả → khí thoát ra → chất lỏng dâng lên → van đóng lại.

Nói cụ thể hơn, khi khí tràn vào buồng van, mực chất lỏng trong buồng hạ xuống và phao phản ứng theo sự thay đổi đó. Cửa xả mở để đưa khí ra ngoài. Khi chất lỏng trở lại vị trí làm việc, phao nâng lên và van đóng kín.

Cách thiết kế cụ thể phụ thuộc vào từng loại van và điều kiện áp suất. Vì vậy, cần đối chiếu catalogue của nhà sản xuất thay vì áp dụng một mô tả chung cho mọi sản phẩm.

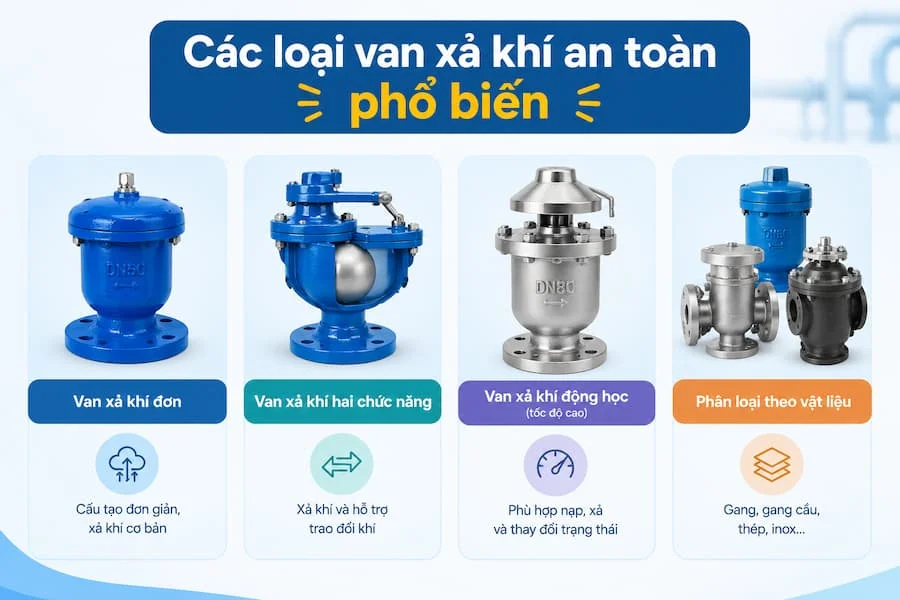

Các loại van xả khí an toàn phổ biến

Có thể phân loại theo cấu tạo và chức năng:

1. Van xả khí đơn. Cấu tạo tương đối đơn giản, chủ yếu xử lý khí tích tụ trong lúc hệ thống vận hành. Phù hợp với hệ thống có yêu cầu xả khí cơ bản.

2. Van xả khí hai chức năng. Ngoài xử lý khí khi vận hành, loại này còn hỗ trợ trao đổi khí khi hệ thống thay đổi trạng thái. Thích hợp cho đường ống có nhiều biến động.

3. Van xả khí động học (tốc độ cao). Thiết kế phục vụ quá trình nạp, xả hoặc thay đổi trạng thái đường ống. Khi chọn cần xem xét đặc tính lưu lượng và áp suất.

4. Phân loại theo vật liệu. Thân van có thể làm từ gang, gang cầu, thép, inox hoặc vật liệu khác tùy môi trường làm việc.

Điểm mấu chốt là không có loại nào "tốt nhất cho mọi hệ thống". Đường ống ít biến động có thể dùng loại đơn, còn tuyến ống thường xuyên nạp và tháo môi chất nên cân nhắc loại hai chức năng hoặc động học. Chọn sai loại đồng nghĩa với việc van không giải quyết được vấn đề khí thực tế của hệ thống.

Các thông số quan trọng khi chọn van an toàn

Những thông số dưới đây ảnh hưởng trực tiếp đến khả năng làm việc của van:

Không nên chọn van chỉ dựa trên DN đường ống. DN chỉ cho biết van có lắp vừa hay không, chứ không cho biết van có chịu được áp suất, môi chất hay nhiệt độ của hệ thống hay không. Cần đồng thời kiểm tra áp suất, môi chất, nhiệt độ, vị trí lắp đặt và yêu cầu vận hành.

Hậu quả của việc chọn thiếu thông số thường là van rò rỉ, ăn mòn sớm hoặc xả khí không đủ nhanh, buộc phải tháo lắp và thay thế trong khi hệ thống đang chạy.

Van xả khí an toàn khác van an toàn áp suất như thế nào?

Đây là phần dễ gây nhầm lẫn nhất, kể cả với người đã làm việc lâu trong ngành.

Vì sao cần phân biệt? Hai loại van an toàn này đều liên quan đến sự an toàn, nhưng giải quyết hai vấn đề kỹ thuật khác nhau. Van xả khí xử lý sự hiện diện của khí trong đường ống. Van an toàn áp suất xử lý tình huống áp suất vượt ngưỡng thiết kế.

Vì vậy, không nên dùng van xả khí để thay thế thiết bị bảo vệ quá áp nếu hệ thống yêu cầu van an toàn áp suất. Một hệ thống thiết kế đúng có thể cần cả hai, mỗi loại đảm nhiệm vai trò riêng.

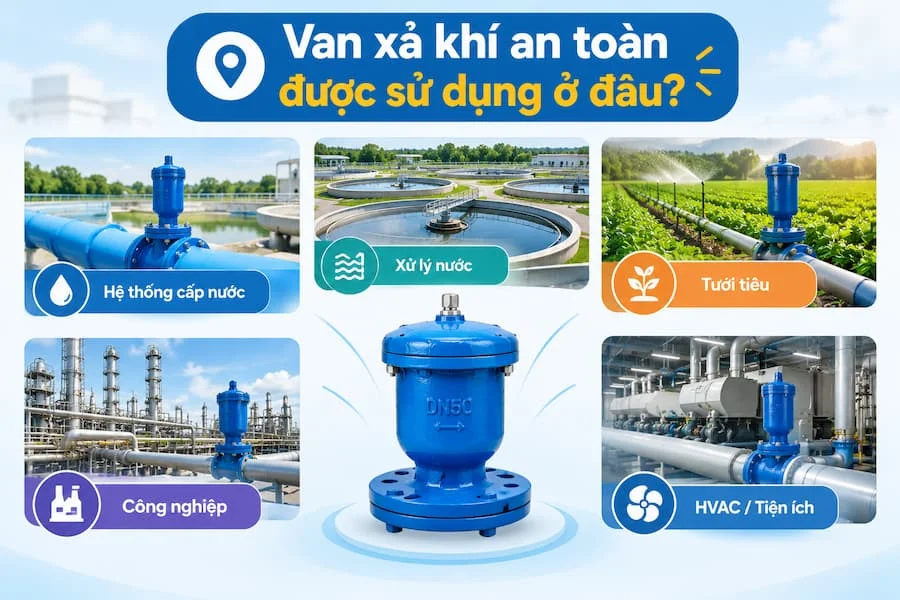

Van xả khí an toàn được sử dụng ở đâu?

Hệ thống cấp nước: đường ống cấp nước, trạm bơm, tuyến ống dài và các vị trí cao của đường ống, nơi khí dễ dồn lại.

Hệ thống xử lý nước: nhà máy nước, trạm xử lý nước, hệ thống lọc và phân phối.

Hệ thống tưới tiêu: đường ống tưới, hệ thống bơm và những tuyến ống có độ cao thay đổi.

Hệ thống công nghiệp: đường ống vận chuyển chất lỏng, hệ thống tuần hoàn và các dây chuyền cần kiểm soát khí tích tụ.

HVAC và tiện ích: một số hệ thống tuần hoàn nước có thể cần thiết bị xả khí phù hợp với thiết kế.

Lưu ý rằng không có loại van nào phù hợp cho mọi môi trường. Cùng là hệ thống cấp nước, nước sạch và nước thải đã đòi hỏi vật liệu và cấu tạo khác nhau. Luôn đối chiếu thông số thực tế của hệ thống trước khi quyết định.

Khi nào nên sử dụng van xả khí?

Bạn nên cân nhắc lắp van khi hệ thống có một hoặc nhiều dấu hiệu sau:

• Đường ống có nhiều điểm cao

• Tuyến ống dài

• Khí tích tụ xuất hiện thường xuyên

• Dòng chảy không ổn định

• Hệ thống bơm có dấu hiệu liên quan đến khí trong đường ống

• Đường ống thường xuyên được nạp hoặc tháo môi chất

• Thiết kế hệ thống có yêu cầu kiểm soát khí

Những sai lầm thường gặp:

• Chọn van chỉ theo DN

• Không kiểm tra áp suất làm việc

• Lắp sai vị trí

• Chọn vật liệu không phù hợp với môi chất

• Nhầm van xả khí với van an toàn áp suất

• Bỏ qua yêu cầu bảo trì

Trong các lỗi trên, lắp sai vị trí đáng chú ý nhất. Một chiếc van đúng thông số nhưng đặt ở nơi khí không tụ lại thì gần như không phát huy tác dụng.

Cách lựa chọn và lắp đặt van xả khí

Bước 1: Xác định môi chất. Nước sạch, nước thải, chất lỏng công nghiệp hay môi chất có tính ăn mòn, vì mỗi loại đòi hỏi vật liệu khác nhau.

Bước 2: Xác định thông số hệ thống. Gồm DN, áp suất, nhiệt độ, lưu lượng và điều kiện vận hành.

Bước 3: Chọn vật liệu. Kiểm tra thân van, phao, gioăng và mọi bộ phận tiếp xúc môi chất.

Bước 4: Xác định vị trí lắp. Ưu tiên vị trí được xác định theo thiết kế thủy lực, đặc biệt là các điểm cao và nơi có khả năng tích tụ khí. Chừa không gian để kiểm tra, bảo trì.

Bước 5: Kiểm tra sau lắp đặt. Kiểm tra rò rỉ, khả năng xả khí, trạng thái đóng/mở, rồi theo dõi hoạt động khi hệ thống vận hành.

Làm đủ năm bước này sẽ giúp bạn tránh phần lớn sự cố do chọn sai hoặc lắp sai, những sự cố thường chỉ lộ ra sau khi hệ thống đã đưa vào sử dụng.

Checklist nhanh trước khi mua van xả khí

Dùng danh sách dưới đây để rà soát trước khi đặt hàng:

• Xác định đúng môi chất

• Xác định DN đường ống

• Kiểm tra áp suất làm việc

• Kiểm tra nhiệt độ

• Xác định vật liệu thân van

• Kiểm tra vật liệu gioăng

• Xác định kiểu kết nối

• Kiểm tra khả năng xả khí

• Kiểm tra tiêu chuẩn sản phẩm

• Xác định vị trí lắp đặt

• Kiểm tra điều kiện bảo trì

• Đối chiếu thông số với catalogue

Nếu còn mục nào chưa rõ, hãy hỏi lại nhà cung cấp hoặc đơn vị thiết kế trước khi mua. Bước này tốn ít thời gian hơn nhiều so với việc đổi trả hoặc thay van sau khi lắp đặt.

Câu hỏi thường gặp về van xả khí an toàn

Van xả khí an toàn là gì?

Là thiết bị lắp trên đường ống để giải phóng khí tích tụ, giúp hệ thống vận hành ổn định hơn.

Van xả khí có phải là van an toàn không?

Không nên đánh đồng. Tên gọi dễ gây nhầm lẫn, nhưng van xả khí xử lý khí tích tụ, còn van an toàn áp suất bảo vệ hệ thống khi áp suất vượt giới hạn.

Van xả khí thường được lắp ở đâu?

Thường ở các vị trí có khả năng tích tụ khí, đặc biệt là điểm cao theo thiết kế hệ thống.

Chọn van xả khí theo DN có đủ không?

Không đủ. Cần xét thêm áp suất, môi chất, nhiệt độ, vật liệu, lưu lượng xả và kiểu kết nối.

Van xả khí có cần bảo trì không?

Có. Cần kiểm tra cơ cấu đóng mở, gioăng, khả năng xả khí và tình trạng van theo điều kiện vận hành.

Van xả khí an toàn – lựa chọn đúng để hệ thống vận hành ổn định

Van xả khí giúp giải phóng khí tích tụ, giữ dòng chảy ổn định và hạn chế các hiện tượng như dao động áp suất hay tiếng ồn trong đường ống. Tuy nhiên, hiệu quả chỉ có khi van được chọn dựa trên điều kiện thực tế, không chỉ nhìn vào kích thước DN.

Hãy xem xét đồng thời môi chất, áp suất, nhiệt độ, vật liệu, vị trí lắp đặt và yêu cầu vận hành. Đồng thời, đừng nhầm thiết bị này với van an toàn bảo vệ quá áp, vì hai loại có nhiệm vụ khác nhau.

Nếu bạn đang cần lựa chọn van xả khí cho hệ thống đường ống, hãy đối chiếu đầy đủ DN, áp suất, môi chất, vật liệu và kiểu kết nối trước khi đặt mua. Bạn có thể gửi thông số hệ thống để được tư vấn loại van phù hợp.
