Van giảm áp DN65: Cấu tạo, nguyên lý, thông số và cách chọn

Trong hệ thống cấp nước, PCCC hoặc đường ống công nghiệp, áp suất đầu vào nhiều khi cao hơn mức mà thiết bị phía sau có thể chịu được. Khi áp suất vượt ngưỡng cho phép, đường ống, đồng hồ đo, thiết bị đầu cuối và các điểm sử dụng nước đều có nguy cơ bị ảnh hưởng từ rò rỉ, hư hỏng gioăng cho đến giảm tuổi thọ thiết bị. Đây chính là lúc van nước giảm áp DN65 phát huy vai trò: kiểm soát và duy trì áp suất đầu ra ở mức ổn định, phù hợp với khả năng chịu tải của hệ thống phía sau.

Vậy DN65 có ý nghĩa gì? Van hoạt động theo nguyên lý nào? Khi nào nên chọn DN65 thay vì DN50 hay DN80? Bài viết dưới đây sẽ đi từ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật cho đến ứng dụng thực tế và cách lựa chọn van phù hợp.

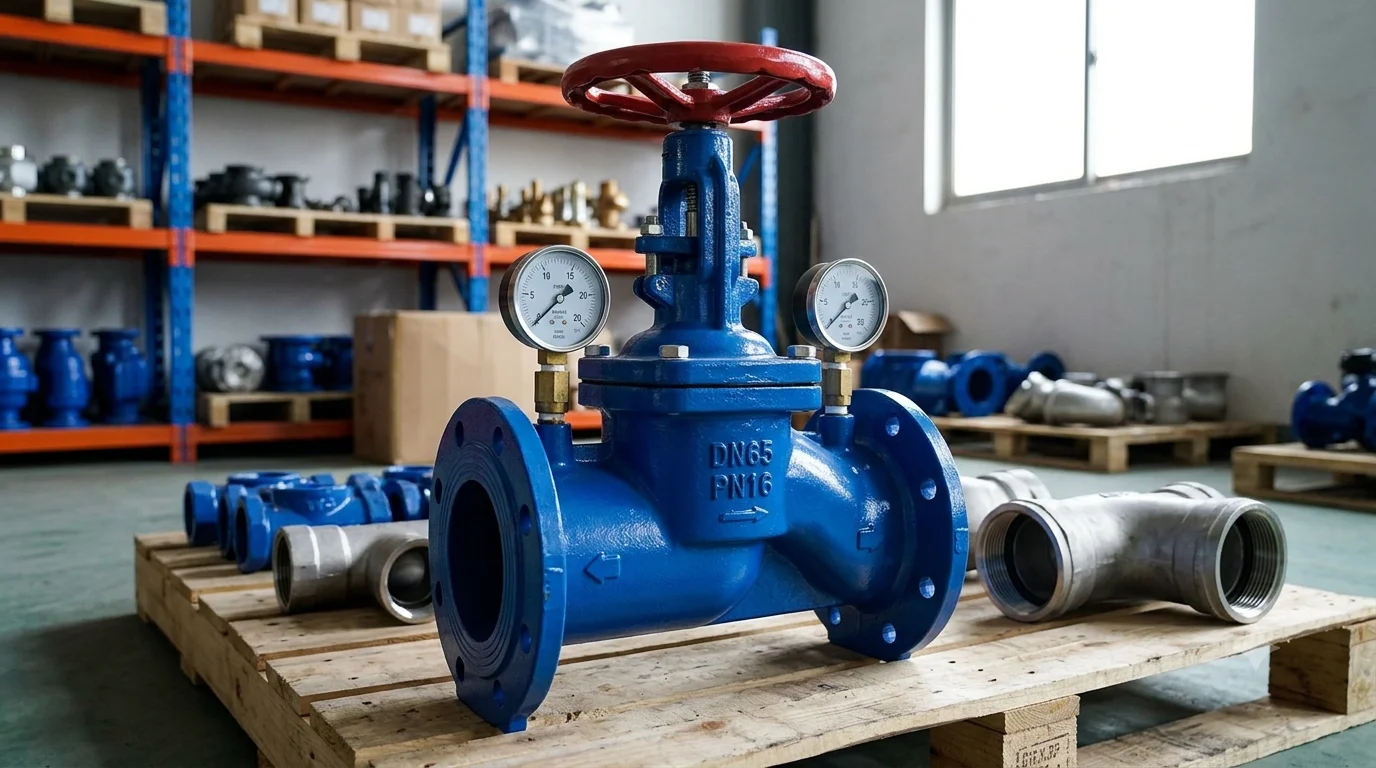

Van giảm áp DN65 là gì?

Van giảm áp DN65 là thiết bị cơ khí được lắp trên đường ống nhằm giảm áp suất của dòng chất lỏng (thường là nước) từ mức cao ở đầu vào xuống mức thấp hơn, ổn định hơn ở đầu ra. DN65 là ký hiệu chỉ kích thước danh nghĩa (Diameter Nominal) của van và đường ống, thường tương ứng với khoảng 2½ inch.

Chức năng chính của van là giảm và duy trì áp suất phía đầu ra ở mức cài đặt phù hợp với yêu cầu vận hành của hệ thống. Để hiểu đúng về van, cần phân biệt rõ bốn khái niệm:

• Áp suất đầu vào: áp lực của dòng chất lỏng trước khi đi qua van.

• Áp suất đầu ra: áp lực sau khi đã qua van, thường thấp hơn và ổn định hơn.

• Áp suất cài đặt: mức áp suất đầu ra mà người vận hành mong muốn duy trì.

• Áp suất làm việc tối đa: giới hạn áp suất mà van có thể chịu được an toàn.

Cần lưu ý, van giảm áp không đơn thuần là thiết bị "giảm áp một lần rồi thôi". Phần lớn các dòng van hiện nay có khả năng tự điều chỉnh, duy trì áp suất đầu ra tương đối ổn định ngay cả khi lưu lượng hoặc áp suất đầu vào thay đổi liên tục.

Cấu tạo van giảm áp DN65

Một van nước giảm áp DN65 điển hình gồm các bộ phận chính sau:

• Thân van: thường được chế tạo từ gang, gang cầu, đồng hoặc inox tùy theo dòng sản phẩm và môi trường sử dụng.

• Đĩa/piston hoặc cơ cấu điều tiết: bộ phận trực tiếp kiểm soát tiết diện dòng chảy đi qua van.

• Màng van: xuất hiện phổ biến ở các dòng van giảm áp điều khiển bằng màng, đóng vai trò cảm biến áp suất.

• Lò xo điều chỉnh: tạo lực đối kháng với áp suất dòng chảy, qua đó thiết lập mức áp suất đầu ra mong muốn.

• Buồng điều khiển: theo dõi sự thay đổi áp suất trong hệ thống và tác động để van điều chỉnh độ mở.

• Vít/núm điều chỉnh: dùng để thay đổi mức áp suất cài đặt theo nhu cầu vận hành.

• Cổng kết nối đồng hồ áp suất: ở một số model, cổng này hỗ trợ gắn đồng hồ để theo dõi áp suất trước và sau van.

Việc hiểu rõ từng bộ phận giúp người vận hành dễ dàng chẩn đoán sự cố khi van hoạt động không ổn định — ví dụ áp suất đầu ra dao động bất thường có thể liên quan đến lò xo, màng van hoặc buồng điều khiển.

Nguyên lý hoạt động của van nước giảm áp DN65

Nguyên lý chung có thể tóm tắt theo trình tự: áp suất đầu vào cao tác động vào cơ cấu điều tiết → van điều chỉnh độ mở → áp suất đầu ra giảm xuống → cơ cấu phản hồi tiếp tục theo dõi và điều chỉnh → áp suất được duy trì gần với mức cài đặt.

Cụ thể hơn, van hoạt động theo hai trạng thái đối lập:

Khi áp suất đầu ra tăng:

• Áp suất sau van tác động lên cơ cấu điều khiển (màng hoặc piston).

• Van có xu hướng đóng bớt lại.

• Lưu lượng qua van giảm xuống.

• Áp suất đầu ra được kéo về gần mức cài đặt ban đầu.

Khi áp suất đầu ra giảm:

• Cơ cấu điều khiển thay đổi trạng thái theo chiều ngược lại.

• Van mở rộng hơn.

• Lưu lượng tăng lên.

• Áp suất phía sau van được bổ sung kịp thời.

Điểm cần nhấn mạnh là van giảm áp không chỉ vận hành theo kiểu "siết lò xo mạnh hay nhẹ" một cách đơn giản, mà phụ thuộc vào cơ chế cân bằng lực giữa áp suất dòng chảy, lực lò xo và cơ cấu điều tiết bên trong van.

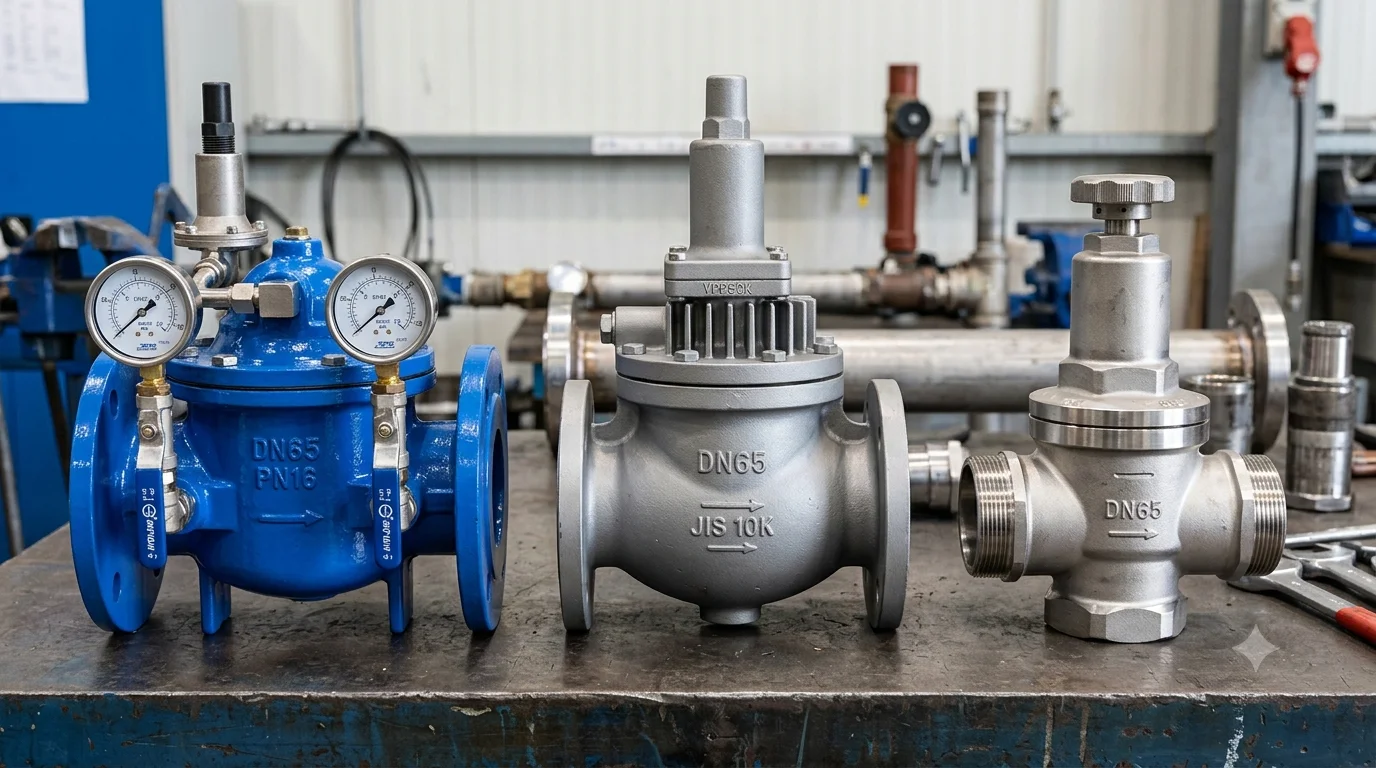

Các loại van giảm áp DN65 phổ biến

Van nước giảm áp DN65 trên thị trường được phân loại theo nhiều tiêu chí khác nhau:

Theo vật liệu: van gang, van gang cầu, van inox, van đồng — mỗi loại phù hợp với môi trường và mức áp suất/nhiệt độ khác nhau.

Theo cơ chế hoạt động: van giảm áp trực tiếp, van giảm áp pilot (điều khiển gián tiếp qua van phụ), van dạng piston, van dạng màng.

Theo kiểu kết nối: phổ biến nhất với DN65 là kết nối mặt bích; kết nối ren ít gặp hơn ở kích thước này và cần kiểm tra thực tế theo từng model cụ thể.

Theo môi trường sử dụng: nước sạch, nước công nghiệp, hệ thống PCCC, HVAC, và một số môi trường chất lỏng chuyên dụng nếu vật liệu thân van và gioăng đáp ứng được yêu cầu.

Cần lưu ý, không phải mọi van nước giảm áp DN65 đều có đầy đủ các tùy chọn trên — mỗi đặc tính cần được xác nhận theo catalogue của từng nhà sản xuất và model cụ thể.

Thông số kỹ thuật van nước giảm áp DN65 cần quan tâm

Không nên chọn van chỉ dựa trên kích thước DN65. Hai model cùng kích thước DN65 vẫn có thể khác biệt đáng kể về áp suất làm việc, dải điều chỉnh, lưu lượng đáp ứng, vật liệu, kiểu kết nối, nhiệt độ và tiêu chuẩn sản xuất.

Van nước giảm áp DN65 khác gì DN50 và DN80?

Điểm quan trọng cần lưu ý: DN lớn hơn không đồng nghĩa với van tốt hơn. Kích thước phải được lựa chọn dựa trên đường kính đường ống thực tế, lưu lượng vận hành, áp suất trước/sau van và điều kiện vận hành cụ thể của hệ thống.

Tại sao phải chọn đúng van giảm áp DN65?

Việc chọn sai van giảm áp có thể dẫn đến nhiều hệ quả:

• Van quá nhỏ so với nhu cầu → tổn thất áp suất lớn, không đáp ứng đủ lưu lượng.

• Van quá lớn so với nhu cầu → khó điều tiết ổn định khi lưu lượng thấp.

• Dải áp suất không phù hợp → không đạt được áp suất đầu ra mong muốn.

• Vật liệu không tương thích với môi trường → giảm tuổi thọ van hoặc gây rò rỉ.

• Chọn sai kiểu kết nối → phát sinh chi phí chuyển đổi, lắp đặt lại.

• Bỏ qua điều kiện môi trường vận hành → gioăng và các chi tiết bên trong nhanh xuống cấp.

Thông điệp cốt lõi: nên chọn van dựa trên điều kiện làm việc thực tế của hệ thống, không chỉ dựa vào con số kích thước DN.

Van nước giảm áp DN65 được sử dụng ở đâu?

Van nước giảm áp DN65 thường xuất hiện trong các hệ thống sau:

• Hệ thống cấp nước tòa nhà, chung cư.

• Đường ống cấp nước nhà máy, khu công nghiệp.

• Hệ thống PCCC.

• Hệ thống HVAC (điều hòa, thông gió).

• Trạm bơm nước.

• Mạng lưới phân phối nước đô thị.

• Các tuyến ống cần kiểm soát áp suất riêng biệt theo từng khu vực.

Van nên được sử dụng khi áp suất đầu vào cao, thiết bị phía sau yêu cầu áp suất thấp hơn, cần duy trì áp suất đầu ra ổn định, hệ thống có sự chênh lệch áp suất giữa các khu vực, hoặc khi cần bảo vệ thiết bị và đường ống phía hạ lưu khỏi áp lực dư thừa.

Những sai lầm thường gặp khi lắp van nước giảm áp DN65

Một số lỗi phổ biến khi lắp đặt và sử dụng van nước giảm áp DN65:

• Chọn van chỉ dựa vào kích thước DN mà bỏ qua các thông số khác.

• Không xác định rõ áp suất đầu vào trước khi lắp đặt.

• Không xác định áp suất đầu ra mong muốn.

• Bỏ qua giới hạn lưu lượng tối thiểu/tối đa của van.

• Lắp ngược chiều dòng chảy so với chỉ dẫn trên thân van.

• Không vệ sinh đường ống trước khi lắp, dẫn đến cặn bẩn lọt vào van.

• Không bố trí đồng hồ áp suất trong khi hệ thống cần theo dõi áp lực thường xuyên.

• Cài đặt áp suất theo lý thuyết nhưng không kiểm tra thực tế sau khi lắp.

• Không bảo trì định kỳ khi van hoạt động trong môi trường nước có nhiều cặn.

Cách lựa chọn van nước giảm áp DN65 phù hợp

Checklist 7 bước giúp lựa chọn van chính xác hơn:

1. Xác định đường kính đường ống — kiểm tra xem hệ thống có thực sự cần DN65 hay không.

2. Xác định áp suất đầu vào của hệ thống tại vị trí lắp van.

3. Xác định áp suất đầu ra mong muốn phù hợp với thiết bị phía sau.

4. Tính hoặc ước lượng lưu lượng vận hành thực tế của hệ thống.

5. Chọn vật liệu thân van và gioăng phù hợp với môi trường sử dụng.

6. Kiểm tra kiểu kết nối (mặt bích, ren...) và tiêu chuẩn tương ứng.

7. Đối chiếu với catalogue/model cụ thể trước khi đặt hàng.

Nếu thông số hệ thống chưa rõ, nên xác định trước: DN đường ống, áp suất đầu vào, áp suất đầu ra mong muốn, lưu lượng và môi trường sử dụng — từ đó mới có thể xác định chính xác model van phù hợp.

Hướng dẫn lắp đặt và sử dụng van nước giảm áp DN65

Trước khi lắp:

• Kiểm tra model, kích thước và chiều dòng chảy được ghi trên thân van.

• Làm sạch đường ống để loại bỏ cặn bẩn, dị vật.

• Kiểm tra tình trạng mặt bích và gioăng kết nối.

• Đảm bảo không có vật thể lạ còn sót lại trong đường ống.

Khi lắp:

• Lắp van đúng chiều dòng chảy theo mũi tên chỉ dẫn trên thân van.

• Căn chỉnh hai mặt bích thẳng hàng trước khi siết bulông.

• Siết bulông đều lực theo hình chữ thập, tránh siết lệch một phía.

• Tránh tạo lực cơ học quá lớn tác động lên thân van trong quá trình lắp.

Sau khi lắp:

• Mở van từ từ, không mở đột ngột.

• Kiểm tra các điểm kết nối xem có rò rỉ hay không.

• Theo dõi áp suất trước và sau van bằng đồng hồ đo.

• Điều chỉnh áp suất đầu ra nếu model cho phép tinh chỉnh.

• Kiểm tra lại toàn bộ hệ thống khi đã đạt điều kiện vận hành ổn định.

Lưu ý bảo trì van giảm áp DN65

• Kiểm tra áp suất đầu vào/đầu ra định kỳ để phát hiện sớm bất thường.

• Theo dõi hiện tượng áp suất đầu ra tăng bất thường so với mức cài đặt.

• Kiểm tra các điểm có khả năng rò rỉ.

• Vệ sinh bộ phận lọc nếu hệ thống có trang bị lọc trước van.

• Kiểm tra màng, piston, lò xo hoặc gioăng tùy theo cấu tạo của từng model.

• Không tự ý thay thế linh kiện bằng vật liệu không tương thích với thiết kế gốc.

Khi van không giữ được áp suất ổn định, cần kiểm tra đồng thời cặn bẩn, tình trạng gioăng, cơ cấu điều khiển và điều kiện lưu lượng thực tế — thay vì chỉ đơn giản vặn tăng hoặc giảm vít chỉnh áp.

FAQ về van giảm áp DN65

1. Van nước giảm áp DN65 là gì?
Van nước giảm áp DN65 là thiết bị dùng để giảm và kiểm soát áp suất của dòng chất lỏng đi qua, với kích thước danh nghĩa DN65, thường tương đương khoảng 2½ inch.

2. DN65 tương đương bao nhiêu inch?
DN65 thường được quy đổi theo kích thước danh nghĩa là khoảng 2½ inch. Tuy nhiên, kích thước thực tế của thân van và kết nối cần được kiểm tra theo catalogue của từng nhà sản xuất.

3. Van nước giảm áp DN65 dùng cho môi trường nào?
Phổ biến nhất là nước sạch, nước công nghiệp, hệ thống PCCC, HVAC và các hệ thống chất lỏng phù hợp với vật liệu của van.

4. Có phải cứ đường ống DN65 là dùng van nước giảm áp DN65?
Không nhất thiết. Cần xem xét lưu lượng, áp suất, điều kiện vận hành và thiết kế hệ thống. DN chỉ là một trong các thông số để lựa chọn van.

5. Làm sao chọn van nước giảm áp DN65 phù hợp?
Cần xác định tối thiểu áp suất đầu vào, áp suất đầu ra, lưu lượng, môi trường, nhiệt độ, vật liệu và kiểu kết nối, sau đó đối chiếu với catalogue của model cụ thể.

Kết luận: Chọn van nước giảm áp DN65 theo đúng điều kiện hệ thống

Van nước giảm áp DN65 có nhiệm vụ kiểm soát áp suất phía hạ lưu, bảo vệ thiết bị và đường ống khỏi tác động của áp suất dư thừa. Tuy nhiên, DN65 chỉ phản ánh kích thước danh nghĩa của van, không quyết định toàn bộ khả năng làm việc của nó.

Khi lựa chọn, cần quan tâm đồng thời đến áp suất, lưu lượng, vật liệu, kiểu kết nối, nhiệt độ, môi trường sử dụng và tiêu chuẩn sản xuất. Việc lựa chọn đúng giúp hệ thống vận hành ổn định lâu dài và hạn chế tối đa các sự cố phát sinh do áp suất không phù hợp.

Đang cần van nước giảm áp DN65 cho hệ thống nước, PCCC hoặc công nghiệp? Hãy cung cấp DN đường ống, áp suất đầu vào đầu ra và lưu lượng để được tư vấn model phù hợp.
