Van tiết lưu nhiệt là gì? Cấu tạo, nguyên lý và cẩm nang lựa chọn chuẩn chuyên gia

Van tiết lưu nhiệt đóng vai trò gì trong hệ thống lạnh?

Trong một hệ thống lạnh công nghiệp hoặc thương mại, môi chất lạnh sau khi trải qua quá trình ngưng tụ ở áp suất cao cần phải được giảm áp đột ngột trước khi tiếp tục đi vào dàn bay hơi để thực hiện chu trình hấp thụ nhiệt. Tuy nhiên, nếu lượng môi chất cấp vào dàn bay hơi không được kiểm soát chuẩn xác, toàn bộ hệ thống sẽ ngay lập tức đối mặt với những sự cố vận hành nghiêm trọng.

Ví dụ, nếu van cấp quá nhiều môi chất, hiện tượng ngập lỏng sẽ xảy ra, làm tổn hại nặng nề đến cơ cấu cơ khí của máy nén lạnh. Ngược lại, nếu lưu lượng quá ít, dàn bay hơi sẽ không được cấp đủ môi chất, dẫn đến suy giảm nghiêm trọng khả năng trao đổi nhiệt và làm giảm hiệu suất làm lạnh tổng thể.

Chính vì lý do này, van tiết lưu chịu nhiệt (TXV) ra đời như một "trái tim" điều phối, chịu trách nhiệm kiểm soát chính xác lưu lượng môi chất đi vào dàn bay hơi dựa trên trạng thái làm việc thực tế của hệ thống, đảm bảo sự cân bằng tối ưu giữa hiệu suất và độ an toàn.

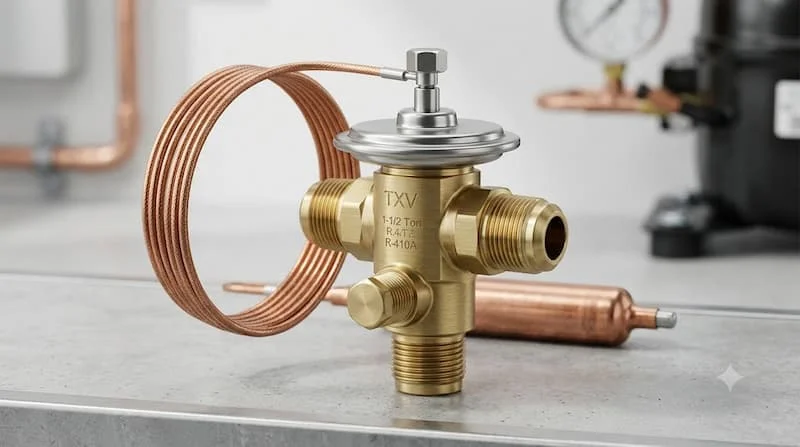

Van tiết lưu nhiệt là gì?

Van tiết lưu nhiệt là thiết bị tiết lưu trong hệ thống lạnh, có nhiệm vụ điều chỉnh lưu lượng môi chất lạnh vào dàn bay hơi nhằm duy trì độ quá nhiệt phù hợp tại đầu ra dàn bay hơi.

Thuật ngữ tiếng Anh chính thức của thiết bị này là Thermostatic Expansion Valve, thường được viết tắt là TXV hoặc TEV. Trong chu trình làm lạnh khép kín, vị trí của van nằm ngay trước cửa vào của dàn bay hơi, đóng vai trò là ranh giới phân chia giữa vùng áp suất cao (từ bình ngưng sang) và vùng áp suất thấp (trong dàn bay hơi).

Nhiệm vụ cốt lõi của van không chỉ đơn thuần là giảm áp suất, mà là tự động điều tiết lượng dung môi lỏng dựa vào tín hiệu nhiệt độ và độ quá nhiệt đo được tại ngay đầu ra của dàn bay hơi.

Cấu tạo van tiết lưu chịu nhiệt gồm những bộ phận nào?

Để thực hiện được cơ chế điều tiết tự động tinh vi này, cấu tạo của van tiết lưu chịu nhiệt hệ thống lạnh bao gồm các thành phần chính sau:

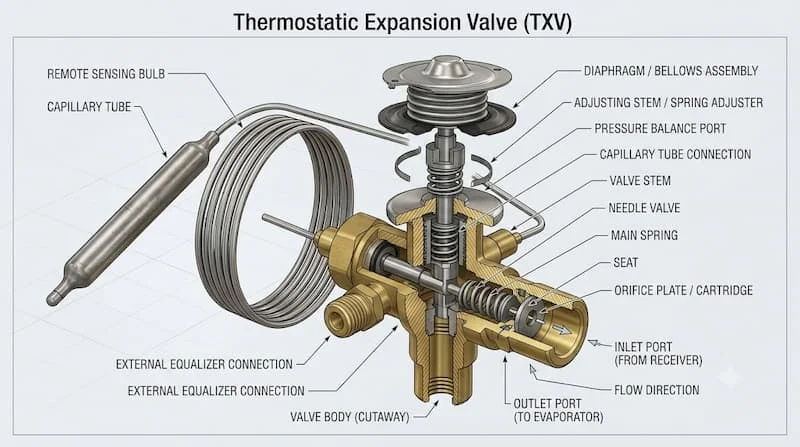

• Bầu cảm biến nhiệt (Bulb): Được kẹp chặt vào đường ống hút ở đầu ra dàn bay hơi để cảm nhận nhiệt độ hơi môi chất.

• Màng ngăn (Diaphragm): Một lớp màng mỏng bằng kim loại nhạy áp, phân chia khoang chứa áp suất phía trên và phía dưới.

• Lò xo điều chỉnh (Spring): Tạo ra lực đối kháng để cài đặt mức độ quá nhiệt mong muốn cho hệ thống.

• Kim van (Needle/Pin): Chi tiết chuyển động tịnh tiến để đóng mở khe hở tiết lưu.

• Ghế van (Seat): Bề mặt tiếp xúc khít với kim van khi đóng ngắt dòng chảy.

• Thân van (Body): Khung kim loại chứa các đường dẫn dòng môi chất và bảo vệ chi tiết bên trong.

• Ống cân bằng áp suất (Equalizer tube): Dẫn áp suất bay hơi thực tế tác động lên mặt dưới màng ngăn (đối với dòng van cân bằng ngoài).

• Cơ cấu truyền lực (Push rods): Truyền lực chuyển động từ màng ngăn xuống kim van.

Chuỗi hoạt động cốt lõi của TXV: Sự dịch chuyển của kim van phụ thuộc hoàn toàn vào chuỗi tác động tuần tự: Bầu cảm biến nhiệt nhận diện nhiệt độ → truyền áp suất qua mao dẫn làm biến dạng màng ngăn rightarrow → thắng lực lò xo để đẩy hoặc kéo kim van dịch chuyển, từ đó thay đổi tiết diện khe hở dòng chảy.

Nguyên lý hoạt động của van tiết lưu chịu nhiệt

Xét về tổng thể dòng chảy, môi chất lỏng ở trạng thái áp suất cao khi đi qua van tiết lưu sẽ bị ép qua một lỗ nhỏ, khiến áp suất giảm đột ngột và hóa thành dạng hỗn hợp lỏng - hơi ở áp suất thấp trước khi tràn vào dàn bay hơi.

Về cơ chế tự động điều chỉnh lưu lượng, van vận hành dựa trên sự cân bằng của ba lực chính:

1. Áp suất hơi trong bầu cảm biến (P_b) tác động lên mặt trên màng ngăn (lực mở van).

2. Áp suất bay hơi (P_e) tác động lên mặt dưới màng ngăn (lực đóng van).

3. Lực căng của lò xo điều chỉnh (P_s) tác động lên mặt dưới màng ngăn (lực đóng van).

• Khi nhiệt độ đầu ra dàn bay hơi tăng: Nhiệt độ tại bầu cảm biến tăng lên, làm áp suất P_b trong bầu tăng theo. Áp suất này thắng lực lò xo và áp suất bay hơi, đẩy màng ngăn xuống dưới khiến kim van mở lớn hơn, làm lượng môi chất cấp vào dàn bay hơi tăng lên để làm mát.

• Khi nhiệt độ đầu ra dàn bay hơi giảm: Áp suất bầu cảm biến giảm xuống, lực lò xo và áp suất bay hơi đẩy màng ngăn dịch chuyển ngược lại, làm kim van đóng bớt, qua đó giảm lưu lượng môi chất cấp vào.

Bản chất chuyên sâu: TXV không chỉ hoạt động như một van giảm áp tĩnh, mà là một bộ điều khiển tự động thông minh giúp duy trì chính xác vùng độ quá nhiệt, ngăn chặn tuyệt đối tình trạng ngập lỏng bảo vệ máy nén lạnh an toàn tuyệt đối.

Van tiết lưu nhiệt có những loại nào?

Để đáp ứng các yêu cầu kỹ thuật đa dạng, van tiết lưu chịu nhiệt được chia thành nhiều chủng loại khác nhau:

1. Theo phương thức cân bằng áp suất:

   • Van cân bằng trong: Phù hợp với các hệ thống dàn bay hơi nhỏ, tổn thất áp suất qua dàn không đáng kể.

   • Van cân bằng ngoài: Có thêm đường ống kết nối áp suất từ đầu ra dàn bay hơi về đáy màng van. Cần sử dụng loại này khi hệ thống có tổn thất áp suất đáng kể qua dàn bay hơi (ví dụ qua van phân phối môi chất) để tránh làm sai lệch độ quá nhiệt.

2. Theo môi chất lạnh:

   • Mỗi dòng van được thiết kế chuyên biệt cho từng loại môi chất lạnh cụ thể (như R22, R410A, R134a, R404A) do đặc tính nhiệt động lực học khác nhau. Không nên mặc định một van dùng chung cho mọi môi chất.

3. Theo kết cấu cơ khí:

   • Dạng đầu phun rời có thể thay thế cartridge hoặc orifice, giúp dễ dàng thay đổi công suất lạnh mà không cần tháo toàn bộ thân van khỏi đường ống.

Thông số kỹ thuật của van tiết lưu chịu nhiệt cần quan tâm

Khi lựa chọn thiết bị cho các dự án cơ điện, việc tra cứu thông số kỹ thuật đòi hỏi sự chính xác cao:

Lưu ý chuyên gia: Kích thước kết nối ống lớn hay nhỏ (ví dụ DN15 hay DN20) không phải là tiêu chí quyết định duy nhất. Khả năng cấp môi chất phải luôn được đối chiếu trực tiếp với công suất lạnh danh định và điều kiện chênh áp thực tế qua van.

Van tiết lưu nhiệt khác gì van tiết lưu điện tử và ống mao?

Insight lựa chọn: Không có công nghệ tiết lưu nào là ưu việt tuyệt đối trong mọi trường hợp. Việc lựa chọn phụ thuộc vào quy mô công suất hệ thống, yêu cầu biên độ dao động tải, chi phí đầu tư ban đầu và mức độ tinh vi của thuật toán điều khiển.

Vì sao độ quá nhiệt quan trọng khi sử dụng van tiết lưu chịu nhiệt?

Độ quá nhiệt (Superheat) là khoảng chênh lệch giữa nhiệt độ thực tế của hơi môi chất tại đầu ra dàn bay hơi và nhiệt độ bão hòa tương ứng với áp suất bay hơi tại điểm đó.

TXV hoạt động dựa trên nguyên lý giám sát chặt chẽ đại lượng này:

• Nếu độ quá nhiệt quá thấp, nghĩa là lượng môi chất cấp vào quá nhiều, nguy cơ lọt dung môi lỏng về máy nén lạnh gây thủy kích là rất lớn.

• Nếu độ quá nhiệt quá cao, diện tích truyền nhiệt của dàn bay hơi bị lãng phí, hiệu suất lạnh sụt giảm nghiêm trọng.

Do đó, TXV đóng vai trò là "người gác cổng" duy trì độ quá nhiệt luôn nằm trong khoảng an toàn tối ưu (thường từ 4K đến 7K tùy hệ thống).

Van tiết lưu chịu nhiệt được sử dụng ở đâu?

Thiết bị này hiện diện rộng rãi trong các hệ thống đòi hỏi độ ổn định cao và tải lạnh biến động liên tục:

• Hệ thống điều hòa không khí trung tâm (VRV/VRF, Chiller giải nhiệt nước/gió).

• Kho lạnh bảo quản nông sản, thủy hải sản, dược phẩm.

• Tủ đông công nghiệp và các thiết bị lạnh thương mại siêu thị.

Khi nào nên ưu tiên sử dụng TXV? Khi hệ thống của bạn yêu cầu khả năng tự động thích ứng với sự thay đổi tải nhiệt theo mùa hoặc theo giờ, đồng thời cần lớp bảo vệ cơ học tin cậy để triệt tiêu hoàn toàn rủi ro hồi lỏng cho máy nén lạnh.

Những sai lầm thường gặp khi sử dụng van tiết lưu chịu nhiệt

Chọn van chỉ dựa vào kích thước đường ống:

Bỏ qua thông số công suất lạnh dẫn đến tình trạng van quá lớn hoặc quá nhỏ so với tải thực tế.

Không kiểm tra tính tương thích của môi chất:

Lắp nhầm van thiết kế cho gas R22 sang hệ thống dùng gas R410A/R32 có áp suất vận hành cao hơn.

Điều chỉnh ốc độ quá nhiệt tùy tiện:

Vặn lò xo vô căn cứ khiến hệ thống dao động liên tục, mất ổn định nhiệt độ.

Lắp sai vị trí bầu cảm biến nhiệt:

Đặt bầu cảm biến ở vị trí đọng dầu hoặc chịu bức xạ nhiệt sai lệch, khiến van nhận diện tín hiệu giả.

Bỏ qua bộ lọc ẩm trước van:

Cặn bẩn và mạt hàn tích tụ làm nghẹt lỗ tiết lưu, tê liệt hoàn toàn chức năng cấp dịch.

Cách lựa chọn van tiết lưu chịu nhiệt phù hợp

Để đảm bảo thiết bị vận hành bền bỉ, kỹ sư cần tuân thủ checklist 7 bước sau:

• Bước 1: Xác định chính xác môi chất lạnh đang sử dụng trong hệ thống.

• Bước 2: Xác định công suất lạnh yêu cầu (tính theo kW hoặc BTU/h).

• Bước 3: Xác định nhiệt độ bay hơi và nhiệt độ ngưng tụ thực tế.

• Bước 4: Kiểm tra loại cân bằng áp suất (cần thiết bị cân bằng trong hay cân bằng ngoài).

• Bước 5: Đối chiếu kích thước kết nối cơ khí với đường ống thực tế tại công trình.

• Bước 6: Kiểm tra phạm vi điều chỉnh nhiệt độ của dòng van dự kiến mua.

• Bước 7: Đánh giá tổng thể tính tương thích về vật liệu, áp suất thiết kế và nguồn cung ứng phụ tùng thay thế.

Lưu ý khi lắp đặt và vận hành van tiết lưu chịu nhiệt

• Lắp đặt van theo đúng chiều mũi tên chỉ hướng dòng chảy môi chất.

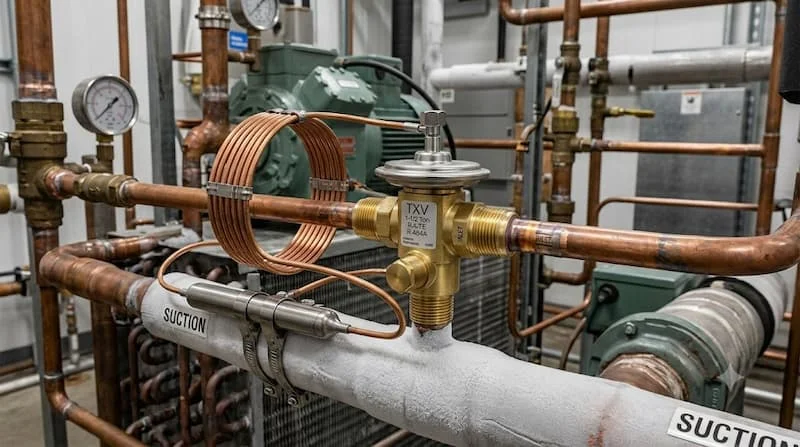

• Đặt bầu cảm biến nhiệt nằm trên đoạn ống hút ngang (vị trí từ 1h đến 4h trên mặt đồng hồ), tuyệt đối không đặt ở đáy ống nơi tích tụ dầu lạnh.

• Quấn bảo ôn cách nhiệt kỹ lưỡng cho bầu cảm biến để tránh ảnh hưởng bởi nhiệt độ môi trường xung quanh.

• Đảm bảo đường ống sạch sẽ, không có xỉ hàn hoặc tạp chất trước khi siết chặt kết nối.

• Theo dõi và kiểm tra độ quá nhiệt thực tế sau khi hệ thống chạy ổn định tối thiểu 30 phút trước khi đưa ra bất kỳ hiệu chỉnh nào đối với lò xo van.

Câu hỏi thường gặp về van tiết lưu nhiệt

Van tiết lưu nhiệt có tác dụng gì?

Thiết bị này có tác dụng chính là tự động điều chỉnh lưu lượng môi chất lạnh phun vào dàn bay hơi và kiểm soát chặt chẽ độ quá nhiệt tại đầu ra.

Van tiết lưu nhiệt hoạt động dựa trên nguyên lý nào?

Van hoạt động dựa trên sự cân bằng lực cơ học giữa áp suất hơi bên trong bầu cảm biến, áp suất bay hơi tại dàn lạnh và lực căng của lò xo điều chỉnh.

Van tiết lưu chịu nhiệt có phải van giảm áp không?

Không nên đồng nhất hai khái niệm này. Quá trình tiết lưu thực chất làm giảm áp suất môi chất, nhưng chức năng chủ đạo của TXV là kiểm soát lưu lượng dịch lỏng cấp vào.

Khi nào nên dùng van tiết lưu chịu nhiệt?

Khi hệ thống lạnh của bạn có tải nhiệt thay đổi liên tục, đòi hỏi tính tự động hóa cao và cần bảo vệ an toàn tối đa cho máy nén lạnh.

Chọn van tiết lưu chịu nhiệt cần dựa vào yếu tố nào?

Cần căn cứ vào loại môi chất lạnh, công suất lạnh danh định, nhiệt độ bay hơi, kiểu cân bằng áp suất và kích thước kết nối đường ống thực tế.

Kết luận: Chọn đúng van tiết lưu chịu nhiệt để hệ thống lạnh vận hành ổn định

Van tiết lưu chịu nhiệt đóng vai trò quyết định đến hiệu suất trao đổi nhiệt và độ bền vững của toàn bộ chu trình lạnh. Việc hiểu rõ nguyên lý cấu tạo, nắm bắt chính xác các thông số kỹ thuật cùng phương pháp lựa chọn chuẩn xác sẽ giúp hệ thống tránh được các sự cố nghiêm trọng như ngập lỏng máy nén lạnh hay thiếu hụt năng suất lạnh.
