Hướng dẫn chi tiết: Hiểu rõ cấu tạo van tiết lưu khí nén để vận hành hệ thống hiệu quả

Trong hệ thống khí nén công nghiệp, các xy lanh thường hoạt động với tốc độ rất nhanh, dễ gây ra hiện tượng rung lắc, va đập mạnh ở cuối hành trình hoặc làm giảm độ chính xác của toàn bộ thiết bị. Để giải quyết triệt để tình trạng này, kỹ sư thường sử dụng van tiết lưu khí nén nhằm kiểm soát chính xác lưu lượng khí đi qua đường ống. Tuy nhiên, để lựa chọn, lắp đặt và điều chỉnh thiết bị đúng kỹ thuật, việc nắm vững cấu tạo van tiết lưu khí nén cũng như chức năng từng bộ phận là điều kiện tiên quyết. Van gồm những thành phần nào? Bộ phận nào quyết định lưu lượng? Tại sao chỉ cần xoay núm chỉnh là tốc độ xy lanh thay đổi? Và van tiết lưu một chiều khác gì với van hai chiều? Bài viết chuyên sâu dưới đây sẽ giải đáp toàn diện các vấn đề trên.

Kiến thức nền

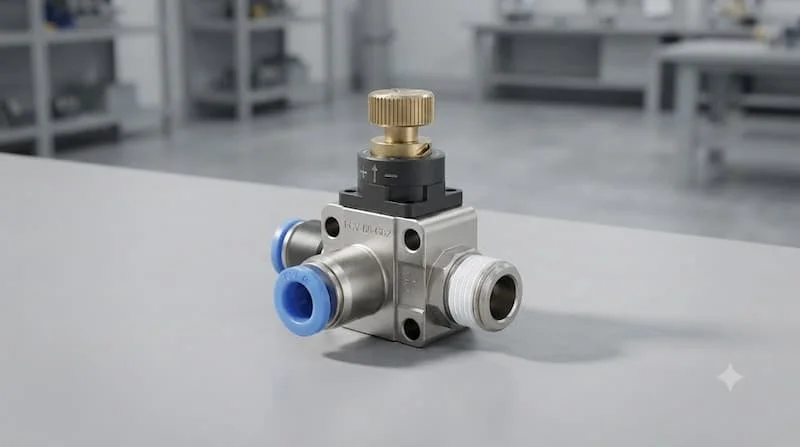

Van tiết lưu khí nén là gì?

Van tiết lưu khí nén là thiết bị kỹ thuật dùng để điều chỉnh lưu lượng khí nén đi qua đường ống, từ đó kiểm soát tốc độ chuyển động của các cơ cấu chấp hành như xy lanh khí nén. Bằng cách thay đổi tiết diện dòng khí, van hạn chế lượng khí đi qua trong một khoảng thời gian nhất định.

Cần lưu ý rằng thiết bị này không trực tiếp tạo ra áp suất mà chủ yếu kiểm soát lưu lượng dòng khí nén. Do lưu lượng khí ảnh hưởng trực tiếp đến tốc độ chuyển động của xy lanh, van thường được lắp đặt ngay gần các cổng khí của xy lanh trong hệ thống khí nén để đạt hiệu quả điều khiển tối ưu.

Nguyên lý hoạt động của van tiết lưu khí nén

Quá trình vận hành diễn ra theo một chuỗi logic chặt chẽ: Nguồn khí → van tiết lưu → xy lanh → điều chỉnh tốc độ. Khi khí nén đi qua cửa vào, người dùng tiến hành điều chỉnh núm hoặc vít tiết lưu để thay đổi tiết diện dòng khí. Lúc này, lưu lượng khí qua van thay đổi, dẫn đến lượng khí cấp vào hoặc thoát khỏi buồng xy lanh thay đổi theo, cuối cùng làm thay đổi tốc độ chuyển động của xy lanh.

Tại sao việc thu nhỏ tiết diện lại làm xy lanh chạy chậm? Nguyên nhân là do lượng khí đi qua trong cùng một khoảng thời gian bị hạn chế, khiến tốc độ cấp hoặc xả khí của buồng xy lanh bị kìm hãm. Trong thực tế, tốc độ xy lanh không chỉ phụ thuộc vào van tiết lưu mà còn chịu ảnh hưởng bởi áp suất nguồn, tải trọng, kích thước xy lanh và đường ống làm việc.

Phân tích chuyên sâu

Cấu tạo van tiết lưu khí nén gồm những bộ phận nào?

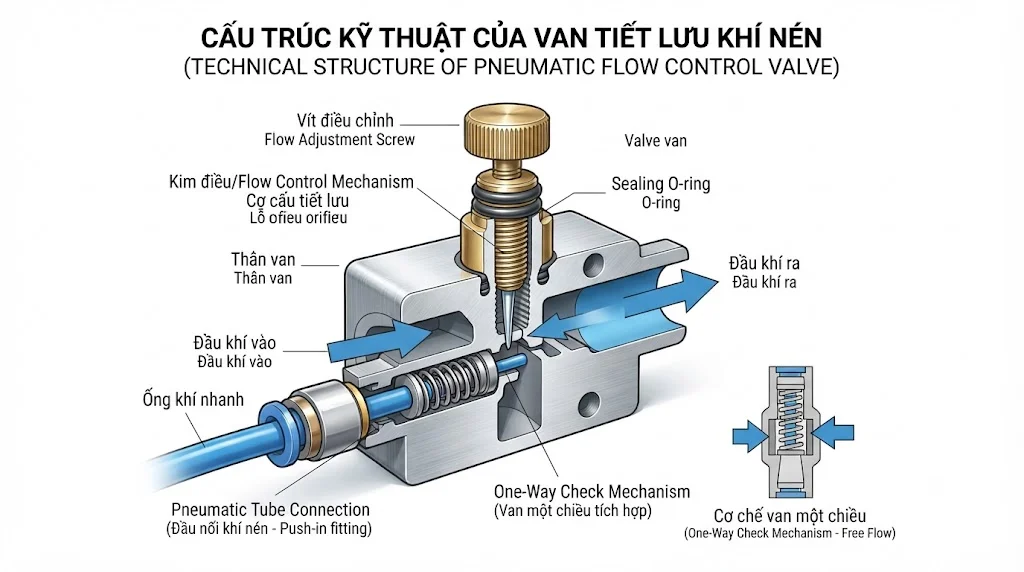

Để hiểu sâu về thiết bị, việc phân tích chi tiết cấu tạo van tiết lưu khí nén là vô cùng quan trọng. Một sản phẩm hoàn chỉnh thường bao gồm các thành phần chính sau:

1. Thân van: Là khung xương chính chứa các cơ cấu bên trong, thường được chế tạo bằng đồng thau, hợp kim nhôm hoặc vật liệu kỹ thuật cao cấp, có nhiệm vụ kết nối các cổng khí của hệ thống.

2. Núm hoặc vít điều chỉnh: Cho phép người vận hành tăng hoặc giảm tiết diện dòng khí thủ công bằng cách xoay theo chiều kim đồng hồ để giảm lưu lượng và ngược lại.

3. Kim tiết lưu (cơ cấu tiết lưu): Đây là bộ phận cốt lõi trực tiếp thay đổi tiết diện dòng khí. Khoảng mở càng nhỏ thì lưu lượng khí bị hạn chế càng nhiều.

4. Gioăng làm kín: Có nhiệm vụ hạn chế rò rỉ khí, duy trì độ kín khít và đảm bảo van hoạt động ổn định dưới áp suất cao.

5. Cổng kết nối: Tùy thuộc vào thiết kế, cổng có thể là dạng ren ngoài, ren trong, dạng nối nhanh hoặc kết hợp linh hoạt.

6. Cơ cấu van một chiều: Riêng đối với van tiết lưu một chiều, bên trong tích hợp thêm một cơ cấu cho phép dòng khí đi qua gần như tự do theo một chiều nhưng bắt buộc phải đi qua khe hở tiết lưu ở chiều ngược lại.

Phân loại van tiết lưu khí nén phổ biến

Tùy theo nhu cầu ứng dụng, thị trường hiện cung cấp các dòng sản phẩm đa dạng:

• Van tiết lưu một chiều: Tiết lưu một hướng, chiều ngược lại cho khí thoát nhanh, cực kỳ phổ biến trong điều khiển tốc độ xy lanh.

• Van tiết lưu hai chiều: Điều chỉnh lưu lượng theo cả hai hướng, cấu tạo đơn giản, phù hợp với các ứng dụng kiểm soát dòng khí đối xứng.

• Van tiết lưu dạng nối nhanh: Lắp trực tiếp vào cổng khí của thiết bị, thi công nhanh chóng, dễ tháo lắp và bảo trì.

• Van tiết lưu dạng ren: Kết nối thông qua hệ thống ren tiêu chuẩn, chịu áp lực tốt, phù hợp với hệ thống đường ống cố định.

Van tiết lưu một chiều và hai chiều khác nhau thế nào?

Bảng so sánh chi tiết dưới đây sẽ giúp bạn dễ dàng phân biệt và lựa chọn:

Tại sao van tiết lưu một chiều lại được ưa chuộng cho xy lanh? Lý do là nó cho phép kiểm soát tốc độ chậm ở một chiều làm việc, trong khi cho phép dòng khí hồi lưu thoát ra rất nhanh theo chiều ngược lại, giúp chu trình làm việc của máy móc diễn ra mượt mà và tiết kiệm thời gian chờ.

Các thông số cần quan tâm khi chọn van tiết lưu khí nén

Khi mua sắm vật tư, việc chỉ dựa vào kích thước ren là một sai lầm phổ biến. Hai chiếc van cùng cỡ ren hoàn toàn có thể sở hữu lưu lượng, thiết kế, áp suất làm việc hoặc kiểu điều chỉnh khác nhau. Do đó, bạn cần đối chiếu kỹ lưỡng các thông số sau với hệ thống thực tế:

• Kích thước ren và đường kính ống khí.

• Áp suất làm việc tối đa và lưu lượng khí yêu cầu.

• Nhiệt độ môi trường và vật liệu thân van.

• Kiểu kết nối và hướng dòng khí.

Ứng dụng thực tế

Van tiết lưu khí nén được sử dụng ở đâu?

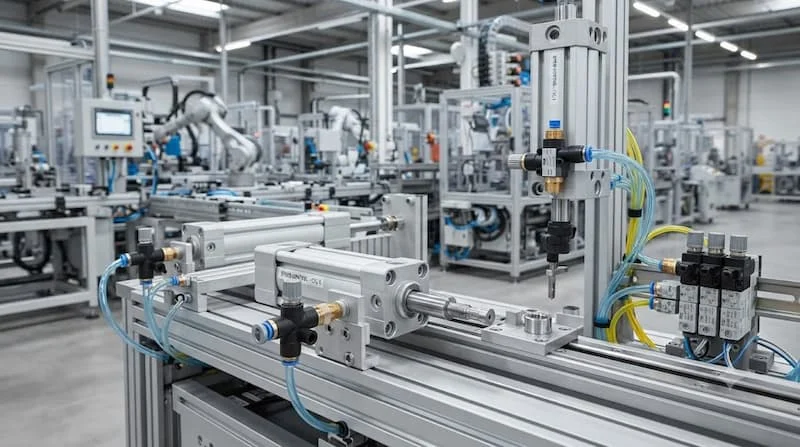

Thiết bị này hiện diện trong hầu hết các dây chuyền tự động hóa hiện đại:

• Điều chỉnh tốc độ hành trình của xy lanh khí nén.

• Máy đóng gói sản phẩm, máy ép khí nén công nghiệp.

• Hệ thống gắp – đặt sản phẩm (Pick and Place) trong linh kiện điện tử.

• Các cơ cấu nâng hạ và thiết bị điều khiển tự động.

Ví dụ thực tế: Khi xy lanh đóng mở quá nhanh gây ra tiếng ồn và va đập mạnh ở cuối hành trình, người vận hành sẽ điều chỉnh van tiết lưu để bóp nhỏ lưu lượng khí, giúp tốc độ chuyển động chậm lại và êm ái hơn, bảo vệ tuổi thọ cơ khí của toàn bộ máy.

Những sai lầm thường gặp khi sử dụng van tiết lưu khí nén

• Chọn sai kích thước ren: Dẫn đến việc không thể lắp khít vào đường ống hoặc cổng xy lanh.

• Lắp ngược hướng dòng khí: Lỗi này đặc biệt nghiêm trọng với van một chiều, khiến van mất hoàn toàn tác dụng tiết lưu.

• Siết van quá mạnh: Làm hỏng ren kết nối hoặc biến dạng các bộ phận gioăng làm kín bên trong.

• Điều chỉnh quá nhỏ: Giới hạn lượng khí quá mức khiến xy lanh chuyển động giật cục hoặc đứng im.

• Bỏ qua kiểm tra rò rỉ: Gây thất thoát khí nén, lãng phí năng lượng và làm hệ thốngụt áp.

Hướng dẫn / Checklist

Cách lắp đặt và điều chỉnh van tiết lưu khí nén

1. Bước 1: Xác định chính xác hướng dòng khí thông qua ký hiệu mũi tên in trên thân van.

2. Bước 2: Kiểm tra kỹ kích thước kết nối để đảm bảo ren hoặc đầu nối tương thích hoàn hảo với xy lanh và ống khí.

3. Bước 3: Lắp van ở vị trí thuận lợi nhất cho việc thao tác điều chỉnh và bảo trì sau này.

4. Bước 4: Kiểm tra độ kín khít của các mối nối ren bằng nước xà phòng hoặc thiết bị đo áp.

5. Bước 5: Cấp khí và chạy thử hệ thống ở mức áp suất thấp.

6. Bước 6: Xoay núm điều chỉnh từ từ từng bước nhỏ, quan sát tốc độ xy lanh cho đến khi đạt thông số mong muốn.

Checklist chọn van tiết lưu khí nén

• Xác định rõ nhu cầu dùng loại một chiều hay hai chiều.

• Kiểm tra kích thước ren kết nối.

• Xác định chính xác đường kính ống khí nén.

• Đối chiếu áp suất làm việc của hệ thống.

• Kiểm tra lưu lượng khí yêu cầu.

• Đảm bảo nhiệt độ môi trường nằm trong giới hạn cho phép.

• Lựa chọn vật liệu thân van phù hợp với môi trường làm việc.

FAQ: Những Câu Hỏi Thường Gặp

1. Van tiết lưu khí nén có tác dụng gì?

Van dùng để điều chỉnh lưu lượng khí đi qua, qua đó kiểm soát chính xác tốc độ hoạt động của các cơ cấu chấp hành như xy lanh khí nén.

2. Van tiết lưu khí nén gồm những bộ phận nào?

Các bộ phận cơ bản gồm thân van, cơ cấu tiết lưu, núm điều chỉnh, gioăng làm kín và các cổng kết nối. Riêng loại một chiều có thêm bộ phận van một chiều tích hợp.

3. Van tiết lưu một chiều khác gì van hai chiều?

Van một chiều chỉ kiểm soát lưu lượng theo một hướng nhất định và cho khí thoát nhanh chiều ngược lại, trong khi van hai chiều điều chỉnh dòng khí theo cả hai hướng.

4. Có thể dùng van tiết lưu để điều chỉnh áp suất không?

Không nên nhầm lẫn hai chức năng này. Van tiết lưu chuyên kiểm soát lưu lượng, trong khi van điều áp (regulator) mới là thiết bị dùng để chỉnh áp suất.

5. Vì sao xy lanh chạy giật khi điều chỉnh van tiết lưu?

Hiểu tượng này xảy ra do lượng khí bị hạn chế quá mức, áp suất nguồn không ổn định, tải trọng thay đổi đột ngột hoặc van được lắp đặt chưa đúng hướng.

Kết luận cấu tạo van tiết lưu khí nén

Hiểu rõ cấu tạo van tiết lưu khí nén và nguyên lý hoạt động là chìa khóa giúp bạn kiểm soát hoàn hảo tốc độ của cơ cấu chấp hành trong dây chuyền sản xuất. Việc lựa chọn đúng chủng loại van tiết lưu một chiều cùng quá trình lắp đặt chuẩn xác sẽ giúp hệ thống vận hành ổn định, giảm thiểu rung động, triệt tiêu va đập và tối ưu hóa lượng khí nén tiêu thụ.
