Van cổng chữa cháy là gì? Cấu tạo, nguyên lý hoạt động và phân loại

Trong các hệ thống phòng cháy chữa cháy (PCCC), van cổng inox chữa cháy là một trong những thiết bị quan trọng giúp kiểm soát dòng nước cấp đến đường ống và các khu vực cần bảo vệ. Thiết bị này thường được lắp đặt tại đường ống chính, đường ống cấp nước chữa cháy, trạm bơm hoặc các khu vực phân nhánh của hệ thống.

Khác với các loại van dùng để điều tiết lưu lượng, van cổng inox chữa cháy chủ yếu được sử dụng để đóng hoặc mở hoàn toàn dòng nước. Khi được kết hợp với công tắc giám sát, van còn giúp hệ thống trung tâm PCCC nhận biết trạng thái đóng/mở, từ đó nâng cao khả năng giám sát và đảm bảo hệ thống luôn sẵn sàng khi có sự cố.

Van cổng chữa cháy là gì?

Van cổng chữa cháy là loại van sử dụng một đĩa van dạng cổng để đóng hoặc mở dòng chảy trong hệ thống đường ống PCCC. Khi van mở hoàn toàn, cánh van được nâng lên khỏi đường đi của dòng nước, tạo tiết diện lưu thông tương đối lớn và giảm tổn thất áp suất.

Khi đóng, đĩa van hạ xuống và chắn ngang dòng chảy, ngăn không cho nước tiếp tục đi qua.

Trong thực tế, van cổng inox chữa cháy còn có thể được gọi bằng nhiều tên khác như:

• Van cổng PCCC.

• Van cửa PCCC.

• Van chặn chữa cháy.

• Van cổng hệ thống phòng cháy.

• Fire Gate Valve.

Một điểm đáng chú ý là van cổng PCCC thường không được thiết kế để điều chỉnh lưu lượng liên tục. Việc sử dụng van ở trạng thái mở một phần trong thời gian dài có thể làm tăng nguy cơ rung động, mài mòn và ảnh hưởng đến khả năng làm kín.

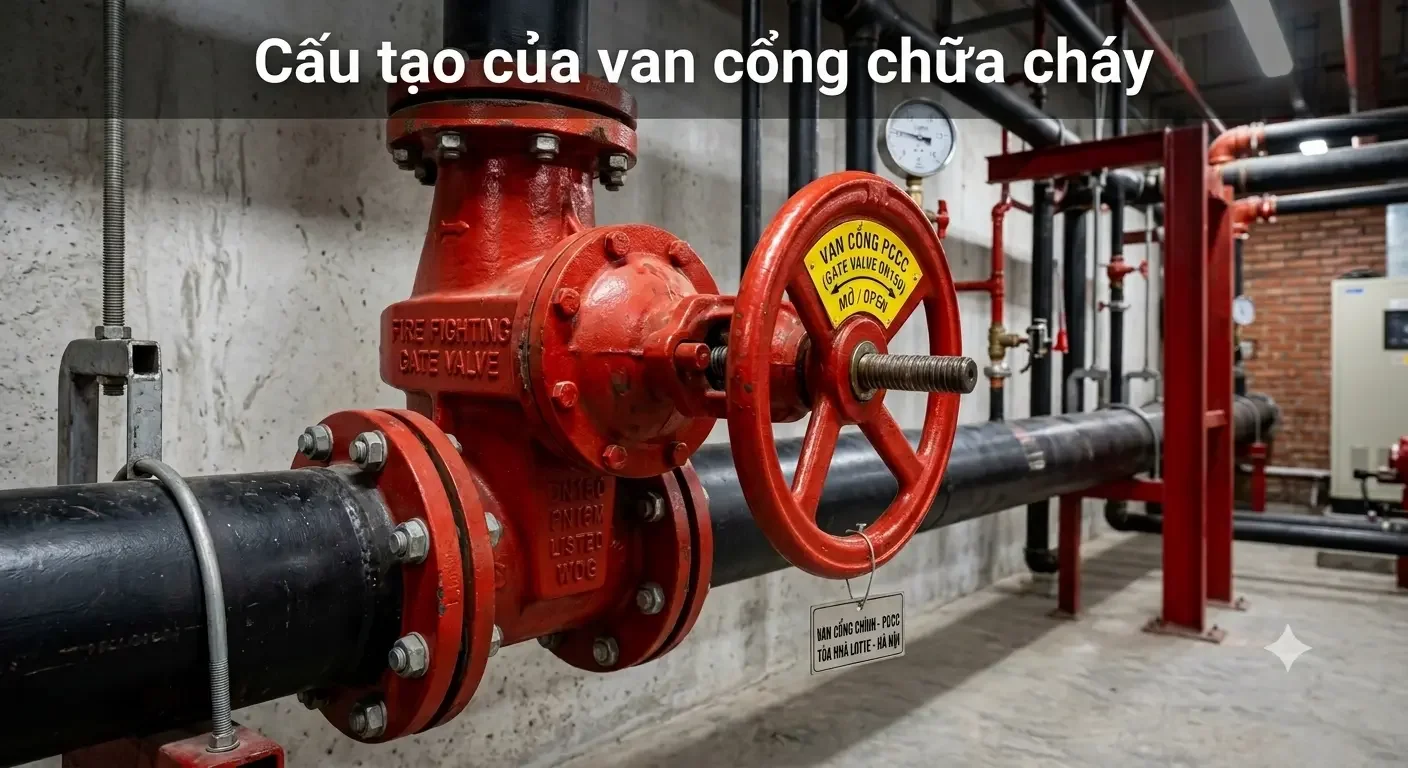

Cấu tạo của van cổng chữa cháy

Tùy từng nhà sản xuất và thiết kế, cấu tạo van có thể khác nhau. Tuy nhiên, một van cổng inox chữa cháy thông dụng thường gồm các bộ phận chính sau:

Thân van

Thân van là bộ phận bao bọc và bảo vệ các chi tiết bên trong. Thân thường được chế tạo từ gang cầu, gang xám hoặc vật liệu kim loại có độ bền phù hợp.

Bề mặt bên ngoài của van PCCC thường được sơn phủ để tăng khả năng chống ăn mòn trong môi trường lắp đặt. Hai đầu thân van có thể được thiết kế dạng mặt bích để kết nối với đường ống.

Đĩa van

Đĩa van hay lá van là bộ phận trực tiếp thực hiện nhiệm vụ đóng và mở dòng nước.

Tùy thiết kế, đĩa van có thể được chế tạo bằng kim loại và phủ lớp cao su EPDM hoặc vật liệu làm kín phù hợp với môi trường nước. Khi van đóng hoàn toàn, đĩa van ép vào bề mặt làm kín để ngăn dòng nước đi qua.

Ty van

Ty van là chi tiết truyền chuyển động từ bộ phận vận hành xuống đĩa van.

Van cổng inox chữa cháy thường có hai dạng:

• Ty nổi: Ty van chuyển động lên xuống khi xoay tay quay. Người vận hành có thể quan sát vị trí ty để nhận biết tương đối rõ van đang mở hay đóng.

• Ty chìm: Ty van không nhô lên đáng kể bên ngoài thân van trong quá trình vận hành. Kiểu này thường có thiết kế gọn hơn nhưng khó quan sát trạng thái bằng mắt nếu không có chỉ báo riêng.

Tay quay

Tay quay được sử dụng để điều khiển van bằng thao tác xoay. Khi xoay theo chiều mở, ty van dịch chuyển và kéo đĩa van lên. Khi xoay theo chiều đóng, đĩa van hạ xuống để ngăn dòng nước.

Gioăng và bộ phận làm kín

Hệ thống gioăng giúp hạn chế rò rỉ nước tại các vị trí kết nối và khu vực ty van. Chất lượng gioăng có ảnh hưởng trực tiếp đến độ kín và tuổi thọ của van.

Công tắc giám sát Tamper Switch

Đối với hệ thống PCCC, nhiều van cổng được trang bị công tắc giám sát vị trí van, thường gọi là Tamper Switch.

Thiết bị này có nhiệm vụ truyền tín hiệu về tủ điều khiển hoặc hệ thống giám sát khi van bị thay đổi trạng thái ngoài mong muốn. Nhờ đó, nhân viên vận hành có thể phát hiện tình trạng van bị đóng và xử lý kịp thời.

Nguyên lý hoạt động của van cổng inox chữa cháy

Nguyên lý làm việc của van cổng tương đối đơn giản, dựa trên chuyển động nâng hạ của đĩa van.

Khi mở van

Người vận hành xoay tay quay theo chiều mở. Chuyển động quay được truyền đến ty van, làm ty van di chuyển và kéo đĩa van lên khỏi vị trí chắn dòng.

Khi đĩa van được nâng hoàn toàn, dòng nước có thể đi qua đường ống với trở lực tương đối thấp.

Đối với hệ thống PCCC, van thường được duy trì ở trạng thái mở tại những vị trí cần đảm bảo nguồn nước luôn có thể tiếp cận khu vực bảo vệ.

Khi đóng van

Khi xoay tay quay theo chiều ngược lại, ty van di chuyển theo hướng hạ đĩa van xuống. Đĩa van tiếp xúc với bề mặt làm kín và dần dần chặn dòng nước.

Khi van đóng hoàn toàn, dòng nước phía sau van bị ngăn lại.

Hoạt động của công tắc giám sát

Nếu van được trang bị Tamper Switch, quá trình thay đổi vị trí của van sẽ đồng thời tác động đến cơ cấu giám sát. Khi van bị đóng hoặc dịch chuyển khỏi vị trí được thiết lập, công tắc có thể gửi tín hiệu cảnh báo đến hệ thống điều khiển PCCC.

Đây là một tính năng đặc biệt quan trọng trong các hệ thống lớn như tòa nhà cao tầng, nhà xưởng, trung tâm thương mại, kho hàng hoặc cơ sở sản xuất.

Phân loại van cổng inox chữa cháy phổ biến

Van cổng PCCC có thể được phân loại dựa trên nhiều tiêu chí khác nhau.

Phân loại theo kiểu ty van

Van cổng ty nổi:
Ty van chuyển động lên xuống khi vận hành. Ưu điểm lớn là dễ quan sát trạng thái đóng/mở, thuận tiện cho công tác kiểm tra và bảo trì.

Van cổng ty chìm:
Ty van nằm bên trong hoặc không nâng cao đáng kể khi vận hành. Thiết kế này tiết kiệm không gian và phù hợp với nhiều vị trí lắp đặt có diện tích hạn chế.

Phân loại theo kiểu kết nối

Van cổng mặt bích:
Hai đầu van sử dụng mặt bích để kết nối với đường ống. Đây là kiểu phổ biến trong các hệ thống PCCC có đường kính ống lớn.

Ưu điểm là kết nối chắc chắn, khả năng chịu áp tốt và thuận tiện tháo lắp khi bảo trì.

Van cổng nối ren:
Hai đầu van sử dụng ren để kết nối với đường ống. Kiểu này thường phù hợp với đường ống có kích thước nhỏ hơn và những hệ thống yêu cầu thi công tương đối đơn giản.

Phân loại theo vật liệu

Van cổng inox chữa cháy có thể được chế tạo từ gang, gang cầu hoặc một số vật liệu kim loại khác. Trong đó, gang cầu thường được sử dụng rộng rãi nhờ khả năng chịu lực tốt, độ bền cao và phù hợp với hệ thống đường ống PCCC.

Bên cạnh vật liệu thân van, cần chú ý đến vật liệu đĩa, gioăng và các chi tiết tiếp xúc trực tiếp với nước.

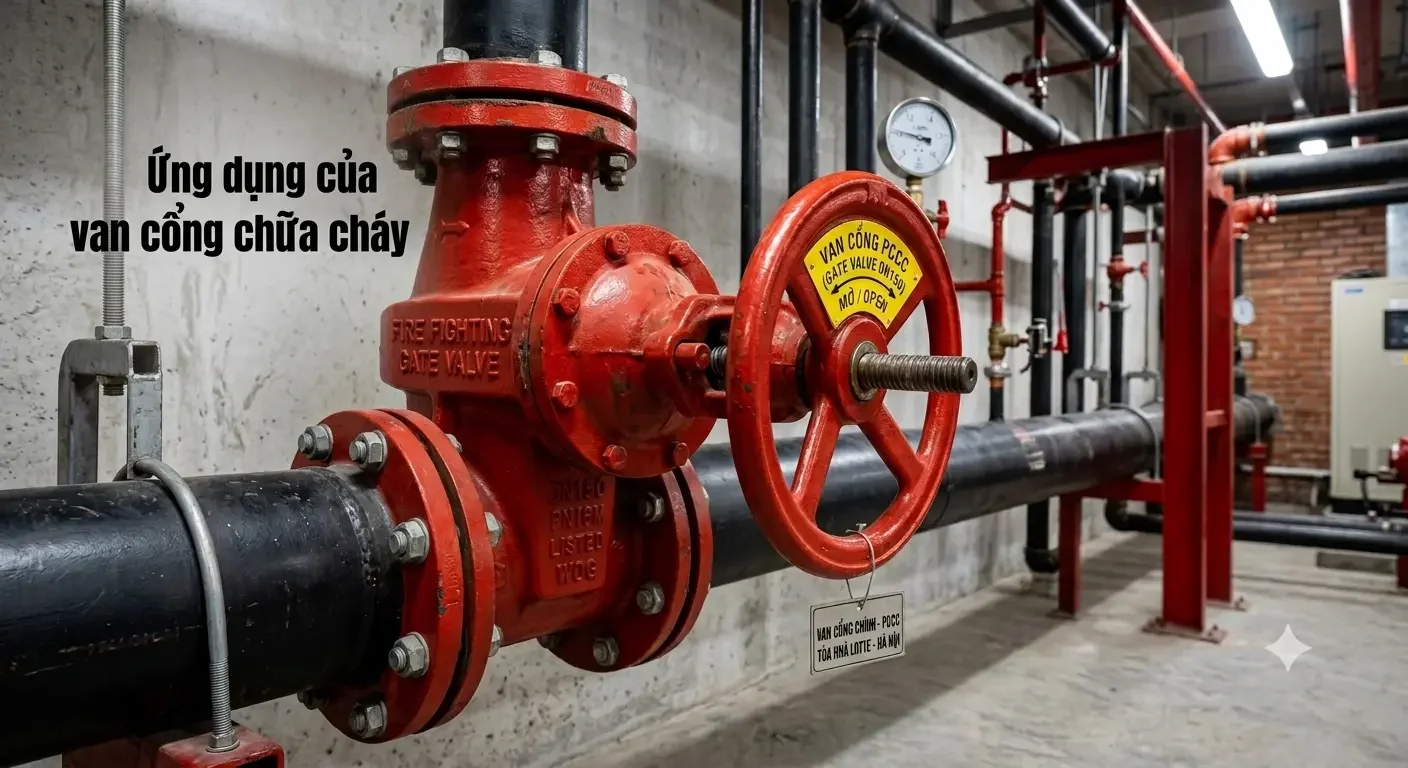

Ứng dụng của van cổng inox chữa cháy

Van cổng inox chữa cháy được sử dụng tại nhiều vị trí trong hệ thống PCCC như:

• Đường ống cấp nước chữa cháy chính.

• Đường ống phân phối nước đến các khu vực.

• Hệ thống sprinkler tự động.

• Trạm bơm PCCC.

• Nhà xưởng và khu công nghiệp.

• Kho hàng, kho vật tư.

• Chung cư và tòa nhà cao tầng.

• Trung tâm thương mại.

• Bệnh viện, trường học và công trình công cộng.

Những lưu ý khi lựa chọn van cổng inox chữa cháy

Để van hoạt động ổn định và đáp ứng yêu cầu của hệ thống, việc lựa chọn cần dựa trên nhiều yếu tố.

Thứ nhất, lựa chọn đúng kích thước DN. Đường kính danh nghĩa của van cần phù hợp với đường ống và thiết kế hệ thống.

Thứ hai, kiểm tra cấp áp suất. Van phải có khả năng chịu được áp suất làm việc của hệ thống. Không nên lựa chọn van chỉ dựa vào kích thước mà bỏ qua thông số áp suất.

Thứ ba, quan tâm đến vật liệu. Thân van, đĩa van, gioăng và ty van cần phù hợp với môi trường nước và điều kiện làm việc thực tế.

Thứ tư, lựa chọn kiểu kết nối phù hợp. Với đường ống PCCC có kích thước lớn, van mặt bích thường là lựa chọn phổ biến. Với đường ống nhỏ, van nối ren có thể phù hợp hơn.

Thứ năm, kiểm tra công tắc giám sát. Nếu hệ thống yêu cầu giám sát trạng thái van, nên lựa chọn loại van có Tamper Switch tương thích với hệ thống báo cháy và tủ điều khiển.

Lưu ý khi lắp đặt và bảo dưỡng

Trong quá trình lắp đặt, cần đảm bảo van được đặt đúng chiều và không chịu lực cơ học bất thường từ đường ống. Các mặt bích hoặc mối nối cần được căn chỉnh chính xác, gioăng được lựa chọn phù hợp và siết bu lông đồng đều.

Sau khi lắp đặt, cần kiểm tra khả năng đóng mở của van và tình trạng rò rỉ tại các điểm kết nối.

Đối với van có công tắc giám sát, cần kiểm tra tín hiệu Tamper Switch sau khi hoàn thiện để đảm bảo hệ thống trung tâm có thể nhận biết khi trạng thái van bị thay đổi.

Trong quá trình vận hành, nên kiểm tra định kỳ tình trạng thân van, tay quay, ty van, gioăng làm kín và khả năng hoạt động của công tắc giám sát. Không nên để van bị kẹt, han gỉ hoặc mất khả năng đóng mở trong thời gian dài.

Kết luận

Van cổng inox chữa cháy là thiết bị đóng vai trò quan trọng trong việc kiểm soát và phân phối nguồn nước của hệ thống PCCC. Với cấu tạo gồm thân van, đĩa van, ty van, tay quay, bộ phận làm kín và có thể tích hợp công tắc giám sát, thiết bị cho phép đóng hoặc mở dòng nước nhanh chóng, đồng thời hỗ trợ kiểm soát trạng thái của hệ thống.

Khi lựa chọn van, cần đặc biệt quan tâm đến DN, áp suất làm việc, vật liệu, kiểu kết nối, dạng ty van và khả năng tích hợp công tắc giám sát. Việc lựa chọn đúng chủng loại kết hợp với lắp đặt, kiểm tra và bảo dưỡng định kỳ sẽ giúp hệ thống đường ống chữa cháy hoạt động ổn định, hạn chế nguy cơ mất nước hoặc gián đoạn khi xảy ra sự cố.
