Red White Ball Valve Là Gì Và Vì Sao Được Quan Tâm?

Khi tìm kiếm giải pháp van bi cho hệ thống cấp thoát nước, HVAC hay các đường ống công nghiệp nhẹ, không ít kỹ sư và nhà thầu bắt gặp cụm từ "Red White Ball Valve". Tuy nhiên, rất nhiều người dùng vẫn băn khoăn: Đây là tên một thương hiệu van cao cấp hay đơn giản là cách gọi mô tả loại van bi có tay gạt màu đỏ? Sự mơ hồ này dễ dẫn đến những quyết định sai lầm ngay từ khâu thu mua.

Thực tế, việc chọn mua van công nghiệp chỉ dựa vào đường kích thước (size) ống là hoàn toàn chưa đủ. Một hệ thống vận hành an toàn và bền bỉ đòi hỏi người thiết kế phải tính toán toàn diện các yếu tố kỹ thuật:

• Vật liệu thân van (đồng, đồng thau hay inox)

• Áp suất làm việc (WSP/WOG)

• Kiểu kết nối (ren, hàn, ép)

• Nhiệt độ chịu đựng và môi trường lưu chất

• Model cụ thể từ nhà sản xuất

Lựa chọn sai van có thể dẫn đến rò rỉ, sụt áp, thậm chí vỡ đường ống gây thiệt hại lớn về chi phí. Việc hiểu rõ bản chất sản phẩm trước khi xuống tiền là bước bắt buộc để bảo vệ công trình của bạn.

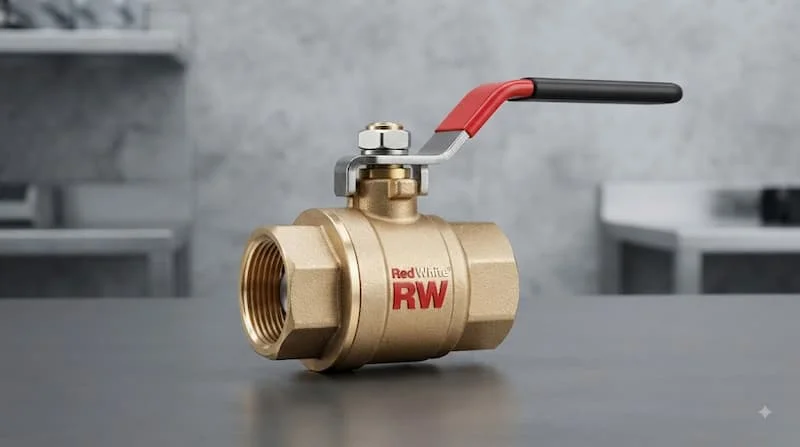

Red White Ball Valve Là Gì?

Red White Ball Valve là dòng van bi chất lượng cao mang thương hiệu Red-White Valve Corp (hãng sản xuất van danh tiếng), sử dụng cơ cấu bi xoay có lỗ xuyên tâm bên trong thân van để đóng hoặc mở dòng lưu chất. Van thường được vận hành bằng tay gạt với góc xoay 90°, đáp ứng hoàn hảo cho nhiệm vụ đóng/ngắt (on/off) dòng chảy.

Thực tế trên thị trường có sự nhập nhằng giữa:

1. Red-White Ball Valve: Van bi chính hãng Red-White Valve Corp.

2. red/white ball valve: Cách tả màu sắc của các dòng van bi thông thường (thường là brass ball valve bằng đồng hoặc van nhựa).

Lưu ý quan trọng: Khi tra cứu hoặc gửi yêu cầu báo giá, bạn nên cung cấp chính xác Model Number thay vì gọi chung chung. Mỗi model của hãng Red-White được thiết kế cho từng mức áp suất và môi trường làm việc riêng.

Nguyên Lý Hoạt Động Của Van bi đỏ

Cơ chế vận hành của dòng van này dựa trên nguyên lý xoay góc tư (quarter-turn) vô cùng đơn giản nhưng hiệu quả:

1. Người vận hành tác dụng lực lên tay gạt (handle).

2. Tay gạt truyền lực mô-men xoắn tới trục van (stem).

3. Stem xoay viên bi van (ball) nằm bên trong thân.

4. Khi lỗ xuyên tâm của bi song song với đường ống, van ở trạng thái MỞ hoàn toàn (dòng chảy đi qua tối đa).

5. Khi xoay tay gạt 90° làm lỗ xuyên tâm vuông góc với đường ống, van chuyển sang trạng thái ĐÓNG hoàn toàn (ngăn chặn dòng chảy).

Tại sao ball valve đóng mở nhanh?

So với van cửa (gate valve) phải xoay nhiều vòng vô-lăng, van bi Red-White chỉ mất 1/4 vòng xoay (90°) để chuyển trạng thái. Cơ cấu bi đơn giản giúp giảm tối đa lực ma sát, mang lại khả năng thao tác nhanh chóng trong các tình huống khẩn cấp.

Lưu ý kỹ thuật: Tài liệu vận hành chính thức từ Red-White Valve khẳng định van bi của hãng được tối ưu cho nhiệm vụ isolation (đóng/ngắt). Hãng không khuyến nghị sử dụng van bi để điều tiết lưu lượng (throttling) liên tục, vì áp lực dòng chảy có thể làm mòn gioăng làm kín (seat) và gây rò rỉ.

Cấu Tạo Van bi đỏ Gồm Những Bộ Phận Nào?

Để đảm bảo khả năng chịu áp và độ kín vượt trội, một sản phẩm van bi Red-White hoàn chỉnh được cấu thành từ 5 bộ phận chính:

• Thân van (Body): Bộ phận vỏ ngoài bảo vệ toàn bộ chi tiết bên trong và chịu áp lực trực tiếp từ đường ống. Thường được đúc từ đồng thau (brass ball valve) hoặc đồng thau mạ niken.

• Bi van (Ball): Viên bi kim loại được gia công độ bóng cao, có lỗ xuyên tâm. Tùy model mà bi có thiết kế Full Port (lỗ bằng đường kính ống) để không làm giảm lưu lượng.

• Trục van (Stem): Đoạn ty nối từ tay gạt xuống bi van. Nhiều model Red-White tích hợp thiết kế chống bung (blow-out proof stem) để đảm bảo an toàn khi áp suất tăng đột biến.

• Gioăng làm kín (Seat): Nằm ôm sát viên bi để ngăn rò rỉ. Vật liệu phổ biến nhất là PTFE (Teflon) – chịu nhiệt tốt, ma sát thấp và kháng hóa chất tuyệt vời.

• Tay gạt (Handle): Bộ phận nhận lực thao tác từ người dùng, thường bọc nhựa cách nhiệt/chống trượt màu đỏ đặc trưng, hỗ trợ nhận biết nhanh trạng thái van đang mở hay đóng.

Các Loại Van bi đỏ Phổ Biến

Thay vì phân loại cảm quan, kỹ sư vận hành thường chia các dòng van bi Red-White theo kiểu kết nối, kích thước và cấu hình ứng dụng:

Phân loại theo kiểu kết nối

• Ren (Threaded Ends - NPT/BSPT): Dòng phổ biến nhất, điển hình như model 5044AB. Dễ dàng lắp đặt và bảo trì trong các đường ống dân dụng và công nghiệp.

• Hàn/Mối nối hàn (Sweat Connection): Như model 5049AB, thiết kế cho đường ống đồng trong hệ thống HVAC và cấp nước nóng.

• Nối ép (Compression/PEX): Dùng chuyên biệt cho các hệ thống ống nhựa PEX hoặc ống đồng mềm.

Phân loại theo kích thước (Size)

Sản phẩm phủ rộng các kích thước tiêu chuẩn thông dụng:

• Nhỏ & Trung bình: 1/2", 3/4", 1" (dùng nhiều trong gia đình, HVAC).

• Lớn: 1-1/4", 1-1/2", 2" và lớn hơn (cho trục chính đường ống tòa nhà, công nghiệp).

Phân loại theo cấu hình chuyên dụng

• Full Port: Đường kính lỗ bi bằng đường kính trong của ống, không gây sụt áp.

• Tích hợp van xả/xích (Drain / Cap & Chain): Phục vụ xả cặn hệ thống bảo trì.

• Hydronic/PEX Spec: Dành riêng cho hệ thống sưởi sàn, điều hòa trung tâm.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van bi đỏ

Để chọn đúng van cho hệ thống, bạn cần tham chiếu bảng thông số kỹ thuật chuẩn dưới đây:

Vì sao không nên chọn van chỉ theo DN/size?

Cảnh báo sai lầm: Một đường ống size 1 inch không đồng nghĩa với việc bất kỳ Van bi đỏ 1 inch nào cũng lắp vừa và dùng tốt. Nếu đường ống của bạn là ống đồng cần hàn (sweat) mà bạn mua van ren (threaded), bạn sẽ không thể lắp đặt. Tương tự, nếu hệ thống nước nóng yêu cầu nhiệt độ 110°C nhưng bạn chọn dòng van nhựa/đồng cấp thấp chịu nhiệt kém, van sẽ bị rò rỉ gioăng ngay lập tức.

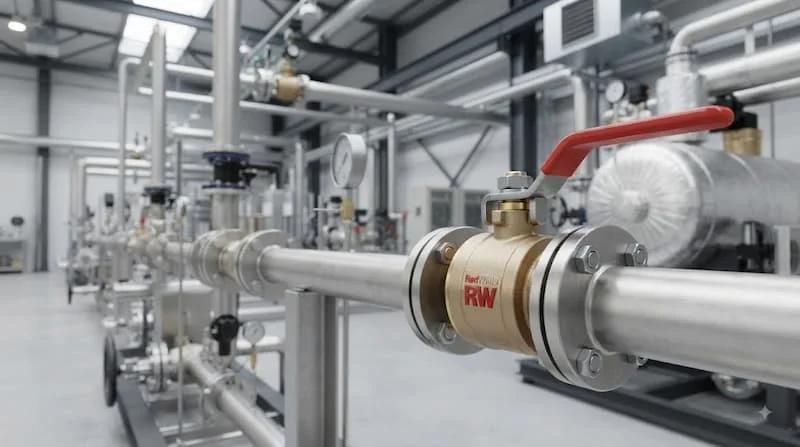

Red White Ball Valve Được Sử Dụng Ở Đâu?

Nhờ độ bền vượt trội và đa dạng model, van bi Red-White xuất hiện dày đặc trong nhiều dự án:

• Hệ thống cấp thoát nước dân dụng & tòa nhà: Dùng làm van chặn tổng, van nhánh trong hệ thống brass ball valve cung cấp nước sinh hoạt an toàn đạt chuẩn NSF.

• Hệ thống HVAC & Hydronic (Điều hòa & Sưởi): Đóng vai trò van cô lập (isolation valve) cho các đường ống nước nóng/lạnh, chiller, boiler trung tâm.

• Hệ thống tưới tiêu tự động: Dùng làm van cô lập từng phân đoạn, cho phép ngắt nước khoanh vùng để bảo trì mà không ảnh hưởng toàn hệ thống.

• Đường ống công nghiệp nhẹ: Cung cấp giải pháp đóng ngắt nhanh cho chất lỏng, khí nén nhẹ trong các nhà máy chế biến, dệt may, thực phẩm.

Những Sai Lầm Thường Gặp Khi Chọn Van bi đỏ

1. Chỉ nhìn kích thước, bỏ qua áp suất: Chọn van size chuẩn nhưng áp suất làm việc (WOG/WSP) thấp hơn áp suất đỉnh của hệ thống gây nứt thân van.

2. Nhầm lẫn giữa thương hiệu và màu sắc: Mua phải loại van kém chất lượng chỉ vì nó có "thân sơn màu trắng, tay gạt màu đỏ".

3. Chọn sai kiểu kết nối: Mua van ren về lắp cho hệ thống ống đồng cắm hàn khiến công trình bị ngưng trệ.

4. Dùng van bi để tiết lưu (throttling): Mở van ở góc 45° để giảm dòng chảy làm xói mòn bi van và rách gioăng PTFE.

5. Bỏ qua môi trường lưu chất: Dùng van đồng thau tiêu chuẩn cho môi trường có hóa chất ăn mòn cao thay vì van inox chuyên dụng.

Cách Chọn Van bi đỏ Phù Hợp

Hãy tuân thủ quy trình 6 bước chuẩn kỹ thuật sau để chọn đúng sản phẩm:

• Bước 1: Xác định môi trường lưu chất: Lưu chất là nước sạch, nước thải, hơi nước hay dầu? Có yêu cầu an toàn vệ sinh (NSF) không?

• Bước 2: Đo đạc kích thước đường ống: Xác định chuẩn đường kính DN (mm) hoặc Inch.

• Bước 3: Chọn kiểu kết nối: Kiểm tra hệ thống dùng ren (NPT/BSPT), mối hàn (sweat) hay nối ép (compression).

• Bước 4: Xác định áp suất làm việc tối đa: Chọn van có chỉ số WOG/WSP cao hơn áp suất thực tế ít nhất 20-30% để dự phòng.

• Bước 5: Kiểm tra nhiệt độ vận hành: Đảm bảo giới hạn nhiệt của gioăng PTFE đáp ứng được môi trường nhiệt độ của hệ thống.

• Bước 6: Tra cứu Catalogue chính hãng: Kiểm tra chính xác mã Model Red-White để xem bản vẽ kỹ thuật trước khi đặt hàng.

Checklist Trước Khi Mua Van bi đỏ

Trước khi ký hợp đồng mua hàng, hãy tích chọn đủ các mục sau:

• Đã xác định đúng mã Model sản phẩm?

• Đúng kích thước đường ống (1/2", 3/4", 1",...)?

• Đúng kiểu kết nối (Ren / Hàn / Ép)?

• Vật liệu brass ball valve đạt chuẩn?

• Thông số áp suất (WOG) phù hợp?

• Dải nhiệt độ làm việc đạt yêu cầu?

• Lưu chất sử dụng tương thích với van?

• Có đầy đủ chứng nhận UL/CSA/NSF (nếu dự án yêu cầu)?

• Có Specification Sheet từ nhà sản xuất?

• Đơn vị cung cấp cam kết hàng chính hãng, đầy đủ CO/CQ?

Câu Hỏi Thường Gặp Về Red White Ball Valve

Red White Ball Valve là gì?

Red White Ball Valve là dòng van bi do hãng Red-White Valve Corp sản xuất. Van hoạt động theo cơ chế bi xoay 90° để đóng hoặc mở dòng lưu chất, thường có tay gạt màu đỏ đặc trưng.

Van bi đỏ có những kích thước nào?

Van có đầy đủ kích thước từ 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" cho đến các size lớn hơn. Tùy thuộc vào model cụ thể mà nhà sản xuất cung cấp dải kích thước tương ứng.

Van bi đỏ dùng cho nước sạch được không?

Được. Nhiều model van bi Red-White đạt chứng nhận NSF/ANSI 61 & 372, đảm bảo an toàn tuyệt đối khi sử dụng cho hệ thống nước uống và nước sinh hoạt.

Van bi đỏ có dùng để điều tiết lưu lượng không?

Không nên. Van bi Red-White được thiết kế tối ưu cho nhiệm vụ đóng/mở (isolation service). Việc dùng van để tiết lưu sẽ gây mòn gioăng PTFE và làm giảm tuổi thọ van.

Làm sao để mua đúng Van bi đỏ chính hãng?

Bạn nên kiểm tra logo thương hiệu khắc trên thân van, đối chiếu model number trên Catalogue và yêu cầu nhà cung cấp trình chứng chỉ nguồn gốc xuất xứ (CO/CQ).

Red White Ball Valve – Chọn Đúng Model Quan Trọng Hơn Chỉ Chọn Đúng Kích Thước

Trong thiết kế và thi công đường ống, Red White Ball Valve là giải pháp van bi tin cậy, mang lại hiệu suất vận hành bền bỉ. Tuy nhiên, việc lựa chọn van thành công không dừng lại ở việc chọn đúng kích thước phi ống.

Mỗi model Red-White mang cấu trúc, tiêu chuẩn áp suất và kiểu kết nối hoàn toàn khác nhau. Chọn sai model không chỉ gây tốn kém chi phí thay thế mà còn tiềm ẩn nguy cơ mất an toàn cho toàn bộ hệ thống.
