Cast Iron Gate Valve (Van Cổng Gang): Cẩm Nang Lựa Chọn, Cấu Tạo Và Ứng Dụng Chuyên Sâu

Trong các hệ thống cấp nước, xử lý nước, PCCC hoặc đường ống công nghiệp, van không chỉ có nhiệm vụ đóng/mở dòng chảy mà còn phải phù hợp tuyệt đối với áp suất, môi trường và kích thước đường ống.

Tuy nhiên, thực tế triển khai cho thấy không phải loại van cổng gang nào cũng phù hợp với mọi hệ thống. Việc lựa chọn sai vật liệu, áp suất hoặc thông số kỹ thuật có thể làm giảm nghiêm trọng tuổi thọ thiết bị, gây rò rỉ hoặc thậm chí gián đoạn toàn bộ dây chuyền vận hành. Do đó, việc xác định rõ DN, PN, kiểu kết nối và vật liệu thân van trước khi mua là yêu cầu bắt buộc đối với mọi kỹ sư và nhà thầu.

Bài viết này sẽ cung cấp góc nhìn chuyên sâu từ chuyên gia về cast iron gate valve là gì (van cổng gang / van cửa gang), nguyên lý hoạt động, tiêu chí chọn mua và cách tránh những sai lầm tốn kém.

Cast Iron Gate Valve Là Gì Và Vì Sao Được Dùng Phổ Biến?

Cast iron gate valve (hay còn gọi là van cổng gang, van cửa gang) là dòng van công nghiệp có thân van chế tạo từ gang, sử dụng một đĩa van (wedge/gate) chuyển động vuông góc với dòng chảy để thực hiện nhiệm vụ đóng hoặc mở lưu chất trong đường ống.

Gang (cast iron) là vật liệu truyền thống có lịch sử lâu đời trong ngành cơ khí và hệ thống nước nhờ độ cứng vững cao, khả năng đúc linh hoạt và chi phí kinh tế. Khi kết hợp với thiết kế van cổng, dòng sản phẩm này trở thành giải pháp ưu tiên cho các hệ thống cần đóng/mở hoàn toàn dòng chảy với tổn thất áp suất thấp.

Kiến Thức Nền

Cast Iron Gate Valve Là Gì?

Cast iron gate valve là loại van cổng có thân van được chế tạo từ gang, sử dụng một đĩa van chuyển động lên xuống để đóng hoặc mở dòng lưu chất trong đường ống. Khi van mở hoàn toàn, cửa van được nâng hoàn toàn khỏi dòng chảy, giúp giảm thiểu tối đa lực cản trở dòng lưu chất so với nhiều loại van điều tiết khác.

Để hiểu rõ bản chất kỹ thuật, cần nắm các thuật ngữ cốt lõi:

• Cast iron = gang (gang xám hoặc gang cầu tùy tiêu chuẩn thiết kế).

• Gate valve = van cổng / van cửa.

• Chế độ vận hành: Van hoạt động chủ yếu theo chế độ đóng hoàn toàn (fully open) hoặc mở hoàn toàn (fully closed).

• Khuyến cáo: Không phải lựa chọn tối ưu để điều tiết lưu lượng liên tục (tiết lưu).

Các bộ phận chính cấu thành van được tổng hợp trong bảng dưới đây:

Nguyên Lý Hoạt Động Của van cổng gang

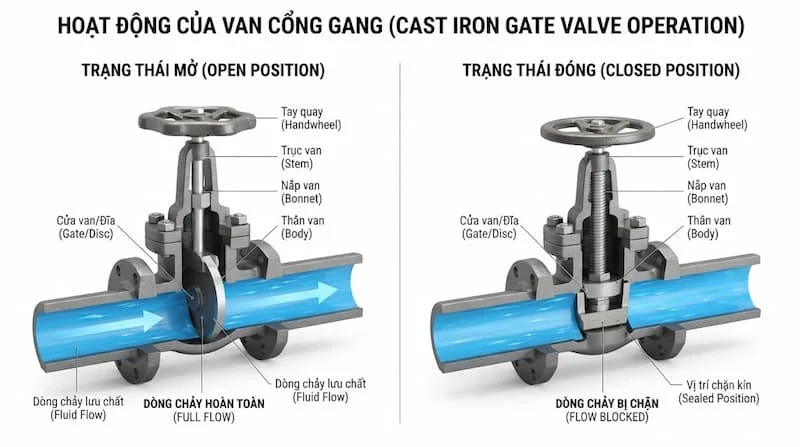

Nguyên lý vận hành của van dựa trên chuyển động tuyến tính của trục ty van để nâng hoặc hạ đĩa van:

• Quy trình đóng van: Người vận hành xoay tay quay (handwheel), tác động làm ty van dịch chuyển đi xuống. Đĩa van (gate) di chuyển theo chiều dọc cho đến khi tiếp xúc kín khít với ghế van (seat), chặn hoàn toàn dòng chảy lưu chất.

• Quy trình mở van: Xoay tay quay ngược chiều kim đồng hồ, ty van kéo đĩa van dịch chuyển ngược lên trên, đưa cửa van rời khỏi đường đi của dòng chảy để lưu chất lưu thông tự do.

Ưu điểm thủy lực quan trọng: Khi van mở hoàn toàn, tiết diện dòng chảy qua van tương đương với đường kính ống, giúp tổn thất áp suất cực kỳ thấp so với van cầu (globe valve). Điều này làm cho van cổng gang trở thành thiết bị hoàn hảo cho nhiệm vụ cách ly đường ống (isolation / shut-off).

Phân Tích Chuyên Sâu

Cấu Tạo Và Các Loại van cổng gang Phổ Biến

Việc phân loại van giúp kỹ sư dễ dàng lựa chọn thiết bị phù hợp với đặc thù công trường:

1. Theo Kiểu Kết Nối

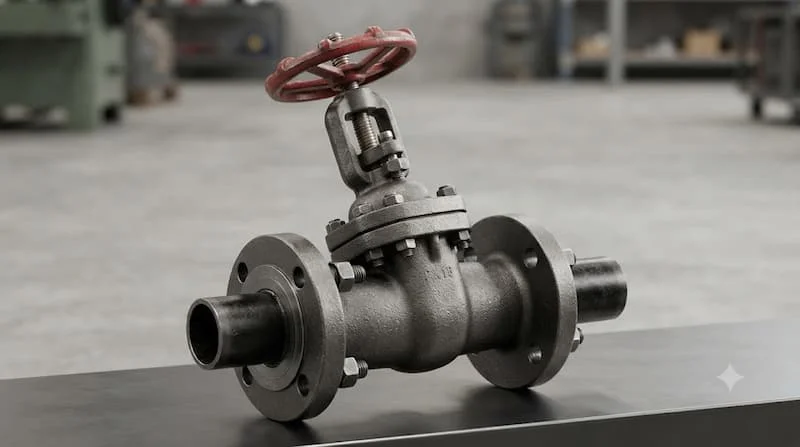

• Flanged cast iron gate valve (Van cổng gang mặt bích): Hai đầu van được đúc liền mặt bích, lắp đặt chắc chắn bằng bu-lông. Đây là dạng phổ biến nhất cho đường ống công nghiệp trung bình và lớn, thuận tiện cho việc tháo lắp khi bảo trì định kỳ.

• Threaded gate valve (Van cổng kết nối ren): Thường áp dụng cho các kích thước đường ống nhỏ, đòi hỏi kiểm tra kỹ tiêu chuẩn ren (NPT, BSPT) để tránh rò rỉ áp lực.

2. Theo Kiểu Ty Van (Stem Type)

• Rising Stem (Ty nổi): Trục ty van chuyển động tịnh tiến nhô lên cao khi mở van. Ưu điểm lớn là giúp quan sát trực quan trạng thái đóng/mở bằng mắt thường, nhưng đòi hỏi không gian phía trên van rộng rãi.

• Non-Rising Stem (Ty chìm): Trục ty van quay tại chỗ và không nhô lên đáng kể khi vận hành. Giải pháp tối ưu cho các không gian lắp đặt bị hạn chế hoặc van ngầm.

3. Theo Kiểu Làm Kín (Seating)

• Bao gồm các dòng như gang làm kín kim loại (metal-seated) hoặc làm kín mềm (resilient-seated). Trong đó, resilient seated gate valve rất được ưa chuộng trong các hệ thống cấp nước hiện đại nhờ khả năng làm kín cao, ngăn rò rỉ tuyệt đối.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn van cổng gang

Để dự án vận hành trơn tru, việc mua hàng đòi hỏi kiểm soát chặt chẽ 5 nhóm thông số kỹ thuật cốt lõi:

1. Nominal Diameter – DN: Kích thước danh nghĩa của đường ống. Các quy cách phổ biến gồm DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300... Không nên chọn van chỉ dựa vào kích thước mắt thường bên ngoài ống.

2. Pressure Rating – PN / Class: Định mức áp suất chịu đựng của van, thường gặp các mức PN10, PN16 hoặc Class 125/150 tùy tiêu chuẩn thiết kế (ISO, BS, DIN, ANSI). Không mặc định mọi van gang đều có cùng mức áp suất.

3. Vật liệu chi tiết: Cần kiểm tra rõ vật liệu của từng thành phần gồm Body (Thân), Bonnet (Nắp), Wedge (Đĩa van), Stem (Ty van), Seat (Ghế làm kín) và Packing (Gioăng chèn).

4. Kiểu kết nối: Mặt bích (flanged gate valve), kết nối ren hoặc các tiêu chuẩn mặt bích tương thích với hệ thống ống sẵn có.

5. Nhiệt độ làm việc: Đối chiếu giới hạn nhiệt độ của lưu chất với khả năng chịu nhiệt của vật liệu làm kín và thân gang.

Van cổng gang Khác Gì Ductile Iron Gate Valve?

Một câu hỏi thường gặp khi tối ưu ngân sách dự án là sự khác biệt giữa van cổng gang xám (cast iron) và van cổng gang cầu (ductile iron).

Tại Sao Nên Chọn van cổng gang?

• Khả năng cách ly dòng chảy vượt trội: Đóng ngắt dòng lưu chất hoàn toàn khi cần bảo trì hệ thống.

• Thiết kế tối ưu: Cấu tạo cơ khí đơn giản, ít chi tiết phức tạp, thuận tiện cho việc vận hành và bảo dưỡng.

• Dải kích thước rộng: Đáp ứng linh hoạt từ các hệ thống ống trung bình đến đường kính lớn.

• Hiệu quả chi phí: Là phương án kinh tế tối ưu cho các hệ thống cấp nước tiêu chuẩn không đòi hỏi vật liệu hợp kim đắt tiền.

Ứng Dụng Thực Tế

Cast Iron Gate Valve Được Sử Dụng Ở Đâu?

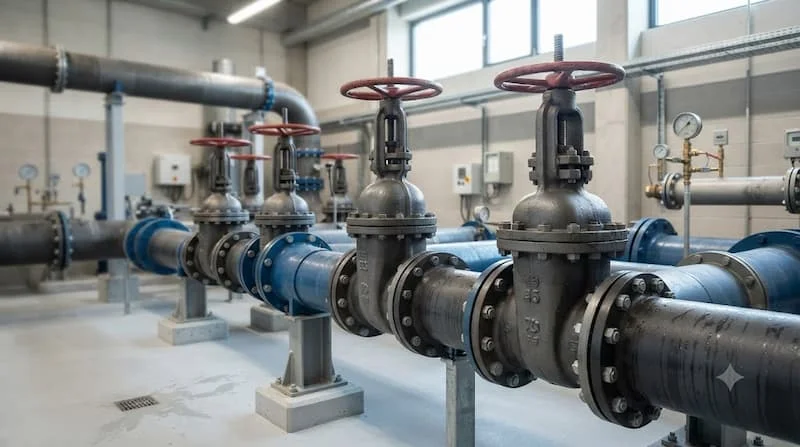

Nhờ đặc tính kỹ thuật tối ưu với nước và các lưu chất trung tính, van cổng gang hiện diện rộng rãi trong các lĩnh vực trọng điểm:

• Hệ thống cấp nước (Water Supply System): Lắp đặt trên các tuyến ống chính dẫn nước sạch, trạm bơm tăng áp và mạng lưới phân phối khu đô thị.

• Hệ thống phòng cháy chữa cháy (Fire Protection System): Sử dụng ở các vị trí cô lập tuyến ống kỹ thuật theo đúng thiết kế và tiêu chuẩn PCCC được phê duyệt.

• Xử lý nước (Water Treatment): Vận hành trong nhà máy xử lý nước thải, trạm bơm nước thô và các tuyến ống công nghệ xử lý nước sinh hoạt.

• Hệ thống công nghiệp & Tiện ích (Industrial Piping): Các đường ống nước làm mát (cooling water), hệ thống tuần hoàn nước nội bộ nhà máy (utility piping).

• Hệ thống tưới tiêu: Các trạm bơm thủy lợi, hệ thống ống dẫn nước phục vụ nông nghiệp quy mô lớn.

Những Sai Lầm Thường Gặp Khi Chọn van cổng gang

1. Chỉ chọn van theo kích thước DN: Xem nhẹ thông số áp lực PN hoặc tiêu chuẩn mặt bích dẫn đến việc không thể lắp lẫn hoặc bịì xì áp khi vận hành.

2. Nhầm lẫn môi trường lưu chất: Nghĩ rằng van dùng cho nước sạch có thể chịu được hóa chất ăn mòn mạnh hoặc axit.

3. Lạm dụng van cổng để điều tiết lưu lượng: Gây hiện tượng rung động, phá hủy đĩa van và nhanh chóng làm hỏng gioăng làm kín.

4. Bỏ qua tiêu chuẩn mặt bích: Mua van cùng kích thước DN nhưng khác tiêu chuẩn (như BS PN16 và JIS 10K) khiến việc kết nối bu-lông bất thành.

5. Chỉ nhìn vào giá thành rẻ: Mua sản phẩm giá thấp không rõ nguồn gốc, không đạt tiêu chuẩn kỹ thuật dẫn đến chi phí sửa chữa, thay thế cao gấp nhiều lần về sau.

Hướng Dẫn & Checklist

Checklist Chọn van cổng gang Đúng Cho Hệ Thống

Để đảm bảo không bỏ sót bất kỳ yếu tố kỹ thuật nào, hãy áp dụng checklist tiêu chuẩn sau trước khi đặt hàng:

• Bước 1 – Xác định lưu chất:

  • Nước sạch / Nước sinh hoạt

  • Nước thải / Nước thô

  • Nước PCCC

  • Nước tuần hoàn / Nước làm mát

• Bước 2 – Xác định kích thước:

  • Đường kính danh nghĩa (DN) chính xác của ống

  • Tiêu chuẩn và kích thước mặt bích kết nối

• Bước 3 – Xác định áp suất:

  • Mức áp suất định danh (PN10, PN16, Class 125/150)

  • Áp suất vận hành thực tế của bơm và hệ thống

• Bước 4 – Kiểm tra vật liệu:

  • Vật liệu thân (Body) và nắp (Bonnet)

  • Vật liệu đĩa van (Wedge) và ty van (Stem)

  • Vật liệu ghế làm kín (Seat) và gioăng (Packing)

• Bước 5 – Kiểm tra tiêu chuẩn chất lượng:

  • Tiêu chuẩn thiết kế & sản xuất

  • Tiêu chuẩn thử áp lực thủy lực

  • Hồ sơ chứng chỉ xuất xứ và chất lượng (CO/CQ)

• Bước 6 – Điều kiện lắp đặt thực tế:

  • Không gian thao tác vận hành (Cân nhắc ty nổi hay ty chìm)

  • Hướng dòng chảy và khả năng bảo trì định kỳ

Lưu Ý Khi Lắp Đặt Và Vận Hành

• Làm sạch hoàn toàn mạt hàn, cát sỏi và rác trong đường ống trước khi tiến hành lắp đặt van.

• Kiểm tra bề mặt mặt bích, sử dụng gioăng đệm (gasket) phù hợp với áp suất và lưu chất.

• Căn chỉnh tâm đường ống và thân van thật chuẩn xác, tránh tạo ứng suất uốn lên thân van.

• Siết đều các bu-lông mặt bích theo hình chéo góc đối xứng để lực phân bổ đồng đều.

• Vận hành tay quay bằng lực tay thuần túy, tuyệt đối không dùng đòn bẩy hoặc cờ-lê kéo dài để siết quá lực làm gãy ty van.

• Thực hiện đóng/mở van từ từ nhằm triệt tiêu hiện tượng búa nước (water hammer) đột ngột trong đường ống.

Câu Hỏi Thường Gặp Về van cổng gang

1. Cast iron gate valve là gì?

Đây là dòng van cổng có thân bằng gang, sử dụng đĩa van tịnh tiến lên xuống để đóng hoặc mở dòng lưu chất dịch chuyển trong hệ thống đường ống công nghiệp và dân dụng.

2. Van cổng gang dùng để làm gì?

Van chủ yếu được sử dụng để đóng ngắt hoặc cô lập dòng chảy trong các hệ thống cấp nước, nhà máy xử lý nước, hệ thống PCCC và các tuyến ống nước làm mát công nghiệp.

3. Van cổng gang có dùng để điều tiết lưu lượng không?

Không nên. Cấu trúc van được thiết kế chuyên biệt cho trạng thái đóng hoặc mở hoàn toàn; việc sử dụng van để tiết lưu lưu lượng liên tục sẽ gây xói mòn đĩa van và làm giảm tuổi thọ thiết bị.

4. Van cổng gang khác gì ductile iron gate valve?

Sự khác biệt cốt lõi nằm ở cấu trúc vật liệu gang (gang xám so với gang cầu). Gang cầu có độ bền cơ học và khả năng chịu va đập tốt hơn gang xám, tuy nhiên việc lựa chọn cần căn cứ trực tiếp vào yêu cầu áp lực và bài toán kinh tế của dự án.

5. Cần kiểm tra gì trước khi mua van cổng gang?

Bạn cần kiểm tra tối thiểu các thông số: kích thước DN, định mức áp suất PN/Class, vật liệu thân và đĩa van, kiểu kết nối mặt bích hoặc ren, cùng với đặc tính của môi trường lưu chất.

Kết Luận: Có Nên Sử Dụng van cổng gang?

Cast iron gate valve là giải pháp kỹ thuật đáng tin cậy và tối ưu chi phí cho các hệ thống đường ống cần thiết bị đóng/mở định kỳ với cấu tạo vận hành đơn giản.

Tuy nhiên, thành công của dự án phụ thuộc hoàn toàn vào việc lựa chọn chính xác thông số kỹ thuật thay vì chỉ nhìn vào tên gọi hay giá thành sản phẩm. Việc đối chiếu chặt chẽ giữa kích thước DN, áp suất PN, vật liệu chế tạo và tiêu chuẩn kết nối sẽ giúp hệ thống vận hành an toàn, bền bỉ và hạn chế tối đa rủi ro phát sinh.
