Double Valves

Cấu tạo và nguyên lý hoạt động của Double Valves

Trong các hệ thống đường ống công nghiệp, đặc biệt là dầu khí, hóa chất, hơi nước, khí nén và các hệ thống yêu cầu độ an toàn cao, việc cô lập dòng lưu chất là yếu tố rất quan trọng. Khi chỉ sử dụng một van khóa, nguy cơ rò rỉ hoặc lọt áp vẫn có thể xảy ra trong quá trình bảo trì, sửa chữa. Đây là lý do Double Va1ves được sử dụng ngày càng phổ biến.

Double Va1ves có thể hiểu là hệ thống van đôi, trong đó hai cơ cấu van được bố trí nối tiếp để tăng khả năng cô lập dòng chảy. Một cấu hình điển hình là Double Block and Bleed DBB, gồm hai van chặn độc lập và một van xả nằm ở giữa. Thiết kế này cho phép khóa dòng từ hai phía, đồng thời kiểm tra, xả áp hoặc thoát lượng lưu chất còn lại trong khoang giữa hai van.

Vậy Double Va1ves có cấu tạo như thế nào và hoạt động ra sao? Hãy cùng tìm hiểu chi tiết dưới đây.

Double Valves là gì?

Double Valves là thuật ngữ dùng để chỉ cấu hình gồm hai van được bố trí trong cùng một hệ thống nhằm tạo ra khả năng cô lập dòng lưu chất ở mức cao hơn so với một van đơn.

Tùy theo thiết kế, Double Va1ves có thể bao gồm:

• Hai van bi lắp nối tiếp.

• Hai van cổng lắp nối tiếp.

• Hai van cầu.

• Hai van tích hợp trong cùng một thân van.

• Hệ thống Double Block and Bleed (DBB) gồm hai van chặn và một van xả ở giữa.

Trong đó, DBB là một trong những dạng Double Va1ves được sử dụng phổ biến trong các hệ thống yêu cầu kiểm soát rò rỉ nghiêm ngặt.

Nguyên lý cơ bản là tạo ra hai điểm ngăn dòng độc lập. Nếu một van gặp vấn đề về độ kín, van còn lại vẫn có thể tiếp tục thực hiện nhiệm vụ cô lập.

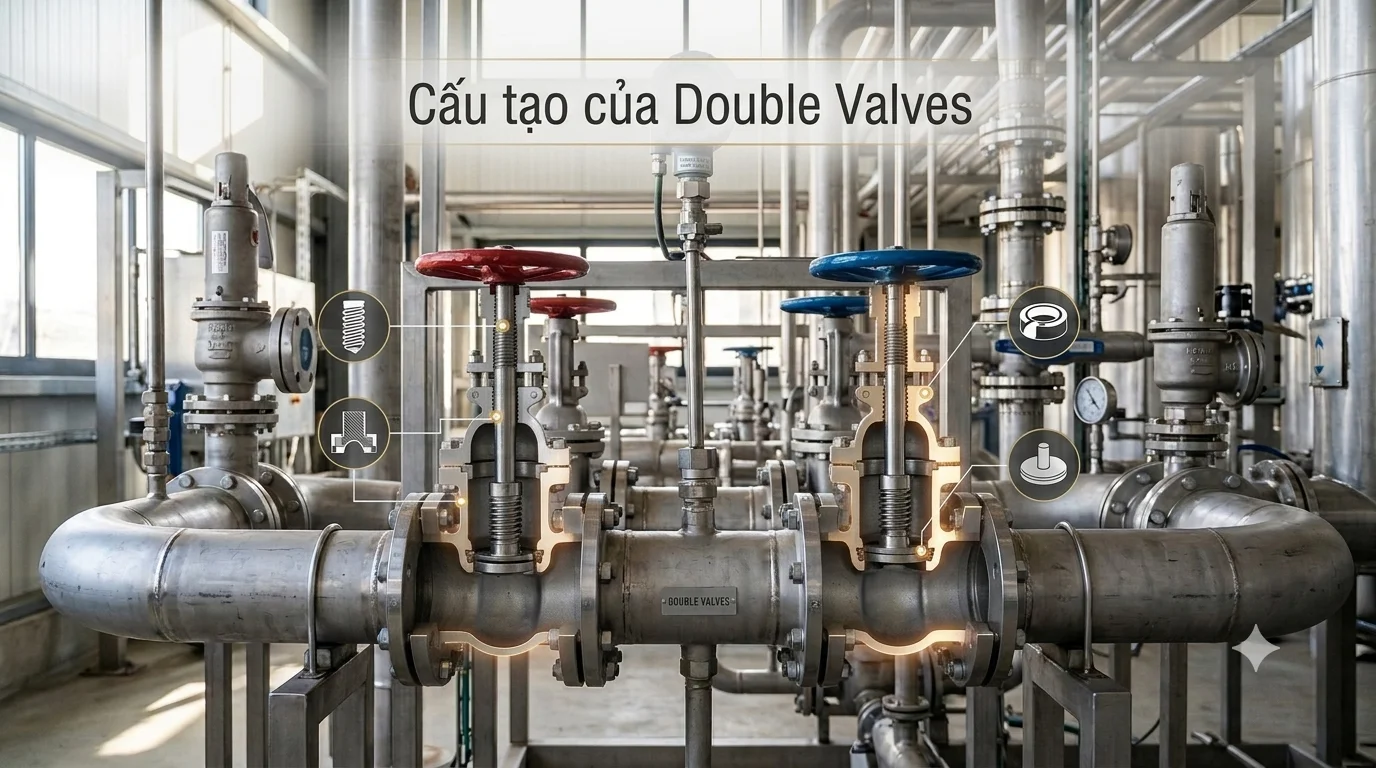

Cấu tạo của Double Valves

Một hệ thống Double Va1ves tiêu chuẩn có thể gồm nhiều bộ phận khác nhau tùy vào loại van và môi trường sử dụng. Tuy nhiên, về cơ bản có các thành phần chính sau.

Thân van

Thân van (Valve Body) là bộ phận bao bọc và bảo vệ các chi tiết bên trong, đồng thời hình thành đường dẫn cho lưu chất.

Thân van thường được chế tạo từ:

• Gang.

• Thép carbon.

• Inox 304 hoặc inox 316.

• Thép hợp kim.

• Các vật liệu đặc biệt dùng cho môi trường hóa chất hoặc nhiệt độ cao.

Đối với hệ thống dầu khí, hóa chất hoặc môi trường có áp suất lớn, vật liệu thân van cần được lựa chọn dựa trên áp suất, nhiệt độ và tính chất hóa học của lưu chất.

Hai van chặn chính

Đây là thành phần quan trọng nhất của Double Va1ves.

Hai van được bố trí nối tiếp nhau và có nhiệm vụ tạo ra hai lớp ngăn cách dòng lưu chất. Tùy thiết kế, chúng có thể là:

• Double Ball Valve – hai van bi.

• Double Gate Valve – hai van cổng.

• Double Globe Valve – hai van cầu.

• Van tích hợp hai cơ cấu đóng mở trong một thân.

Khi cả hai van cùng đóng, dòng lưu chất được cô lập khỏi khu vực cần bảo trì hoặc kiểm tra.

Khoang trung gian

Khoang trung gian nằm giữa hai van chặn. Đây là khu vực có ý nghĩa quan trọng đối với hệ thống DBB.

Khi hai van đóng, một lượng nhỏ lưu chất hoặc áp suất có thể vẫn tồn tại trong khoang này. Do đó, khoang trung gian thường được kết nối với van bleed hoặc vent để xả áp, thoát khí hoặc kiểm tra tình trạng rò rỉ.

Van Bleed/Vent

Bleed Valve hoặc Vent Valve được lắp tại khu vực giữa hai van chặn.

Chức năng chính gồm:

• Xả áp suất còn lại.

• Xả lượng lưu chất bị giữ giữa hai van.

• Thoát khí.

• Kiểm tra tình trạng kín của hai van.

• Hỗ trợ quá trình bảo trì.

Đây chính là điểm khác biệt quan trọng giữa cấu hình Double Block and Bleed và hệ thống chỉ có hai van chặn thông thường.

Bộ truyền động

Double Va1ves có thể sử dụng nhiều phương thức điều khiển khác nhau:

• Tay gạt.

• Tay quay.

• Bộ truyền động điện.

• Bộ truyền động khí nén.

• Bộ truyền động thủy lực.

Đối với các hệ thống tự động hóa, hai van có thể được điều khiển độc lập hoặc liên động theo một trình tự đã thiết lập.

Nguyên lý hoạt động của Double Valves

Nguyên lý hoạt động của Double Va1ves tương đối đơn giản nhưng mang lại khả năng cô lập cao.

Giả sử hệ thống sử dụng cấu hình Double Block and Bleed với hai van chặn là Van 1 và Van 2, cùng một van bleed nằm giữa.

Bước 1: Hệ thống hoạt động bình thường

Khi đường ống vận hành, hai van chặn đều ở trạng thái mở. Lưu chất đi qua hệ thống theo hướng thiết kế.

Van bleed thường ở trạng thái đóng để ngăn lưu chất thoát ra ngoài.

Bước 2: Đóng van thứ nhất

Khi cần cô lập một khu vực, van thứ nhất được đóng lại.

Van này tạo ra lớp ngăn đầu tiên, hạn chế lưu chất tiếp tục đi vào khu vực cần bảo trì.

Bước 3: Đóng van thứ hai

Van thứ hai tiếp tục được đóng.

Lúc này, dòng lưu chất được ngăn bởi hai điểm đóng độc lập. Khoang giữa hai van trở thành vùng trung gian được cô lập.

So với việc chỉ sử dụng một van, cấu hình này tạo ra mức độ an toàn cao hơn, đặc biệt khi hệ thống yêu cầu giảm nguy cơ rò rỉ.

Bước 4: Mở van Bleed

Sau khi hai van chặn đã đóng, van bleed có thể được mở để xả áp suất trong khoang trung gian.

Nếu áp suất giảm về mức yêu cầu, người vận hành có thể xác nhận rằng khu vực phía sau đã được cô lập tương đối an toàn.

Ngược lại, nếu áp suất trong khoang trung gian tăng trở lại bất thường, điều này có thể là dấu hiệu một trong hai van chặn không đảm bảo độ kín.

Ưu điểm nổi bật của Double Valves

Double Va1ves được sử dụng trong nhiều hệ thống công nghiệp nhờ những ưu điểm sau.

Tăng khả năng cô lập

Hai van chặn tạo ra hai lớp bảo vệ thay vì chỉ một lớp. Điều này đặc biệt hữu ích trong các hệ thống có lưu chất nguy hiểm hoặc áp suất cao.

Hỗ trợ phát hiện rò rỉ

Đối với hệ thống DBB, van bleed cho phép kiểm tra áp suất tại khoang giữa hai van. Đây là cơ sở để đánh giá tình trạng kín của van.

Tăng độ an toàn khi bảo trì

Khi cần tháo thiết bị, thay thế đường ống hoặc bảo dưỡng máy móc, khả năng cô lập tốt giúp giảm nguy cơ lưu chất bất ngờ tràn vào khu vực làm việc.

Tiết kiệm không gian

Một số thiết kế Double Va1ves tích hợp hai cơ cấu van trong cùng một thân. So với việc lắp hai van riêng biệt cùng hệ thống đường ống và phụ kiện, giải pháp tích hợp có thể giúp giảm chiều dài lắp đặt.

Giảm số lượng mối nối

Thiết kế van tích hợp có thể giảm số lượng mặt bích, gioăng và mối nối ren so với phương án sử dụng nhiều van độc lập. Điều này góp phần hạn chế các vị trí có nguy cơ rò rỉ.

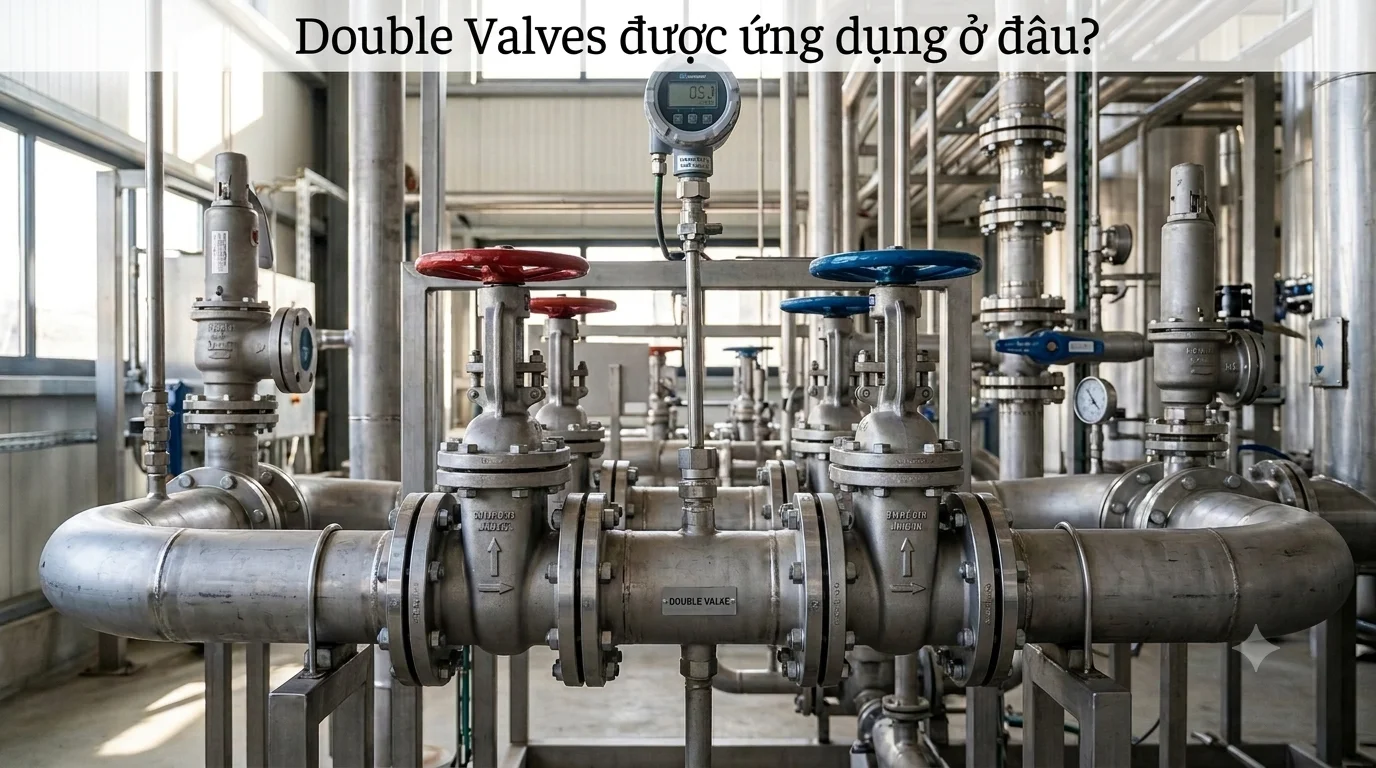

Double Valves được ứng dụng ở đâu?

Double Va1ves thường được sử dụng trong những hệ thống mà yêu cầu cô lập dòng lưu chất ở mức cao.

Hệ thống dầu khí

Đây là một trong những lĩnh vực sử dụng DBB phổ biến. Van có thể được lắp tại đường ống dầu thô, khí tự nhiên, nhiên liệu hoặc các vị trí cần cô lập thiết bị.

Nhà máy hóa chất

Các loại hóa chất có thể gây cháy, ăn mòn hoặc ảnh hưởng đến sức khỏe con người. Vì vậy, khả năng cô lập hai lớp mang lại lợi ích lớn trong vận hành và bảo trì.

Hệ thống hơi và nhiệt

Double Va1ves có thể được sử dụng tại các đường hơi, thiết bị trao đổi nhiệt hoặc khu vực cần bảo trì nhưng vẫn phải duy trì hoạt động cho những phần khác của hệ thống.

Hệ thống cấp khí

Trong các đường khí nén, khí công nghiệp hoặc khí có yêu cầu kiểm soát nghiêm ngặt, Double Va1ves giúp tăng khả năng ngăn dòng và hỗ trợ xả áp trước khi thực hiện công việc bảo dưỡng.

Các hệ thống PCCC và công nghiệp

Tùy thiết kế hệ thống, van đôi cũng có thể được sử dụng tại một số vị trí cần tăng khả năng cô lập hoặc kiểm soát dòng chảy.

Những lưu ý khi lựa chọn Double Va1ves

Để Double Va1ves hoạt động hiệu quả, không nên chỉ lựa chọn theo kích thước đường ống. Một số thông số cần xem xét gồm:

Áp suất làm việc: Van phải có cấp áp suất phù hợp với áp suất tối đa của hệ thống.

Nhiệt độ: Cần kiểm tra giới hạn nhiệt độ của thân van, gioăng và vật liệu làm kín.

Loại lưu chất: Nước, hơi, dầu, khí hoặc hóa chất sẽ yêu cầu vật liệu van và vật liệu làm kín khác nhau.

Kích thước danh nghĩa: DN hoặc NPS của van phải tương thích với đường ống.

Kiểu kết nối: Có thể lựa chọn ren, mặt bích, hàn hoặc các kiểu kết nối chuyên dụng tùy hệ thống.

Tiêu chuẩn kỹ thuật: Với hệ thống công nghiệp, cần kiểm tra các tiêu chuẩn thiết kế, kiểm tra áp lực và độ kín phù hợp với yêu cầu dự án.

Đặc biệt, không nên đánh đồng mọi loại Double Va1ves với DBB. Một hệ thống có hai van nối tiếp chưa chắc đã đáp ứng đầy đủ chức năng Double Block and Bleed nếu không có cấu hình xả/vent phù hợp.

So sánh Double Valves với van đơn

Do có nhiều bộ phận hơn, Double Va1ves thường có chi phí đầu tư ban đầu cao hơn van đơn. Tuy nhiên, trong các hệ thống quan trọng, chi phí này có thể được bù đắp bằng khả năng kiểm soát rủi ro và thuận tiện trong bảo trì.

Kết luận

Double Va1ves là giải pháp van được thiết kế nhằm tăng khả năng cô lập dòng lưu chất bằng cách sử dụng hai cơ cấu van chặn. Trong cấu hình Double Block and Bleed, hệ thống còn được bổ sung van bleed/vent tại khoang giữa hai van, cho phép xả áp, thoát lưu chất và hỗ trợ kiểm tra độ kín.

Nhờ khả năng tạo hai lớp ngăn dòng, Double Va1ves đặc biệt phù hợp với các hệ thống dầu khí, hóa chất, hơi, khí nén và những ứng dụng yêu cầu độ an toàn cao. Khi lựa chọn, người dùng cần quan tâm đến DN, áp suất, nhiệt độ, vật liệu, loại lưu chất, kiểu kết nối và tiêu chuẩn kỹ thuật.

Việc lựa chọn đúng cấu hình Double Va1ves không chỉ giúp hệ thống vận hành ổn định mà còn góp phần giảm nguy cơ rò rỉ, nâng cao an toàn cho người vận hành và thuận tiện hơn trong quá trình kiểm tra, bảo trì thiết bị.
