Van tiết lưu cân bằng ngoài

Van tiết lưu cân bằng ngoài là gì? Cấu tạo, nguyên lý và cách chọn

Vì sao hệ thống lạnh cần van tiết lưu phù hợp?

Trong nhiều hệ thống lạnh, đặc biệt là những dàn bay hơi có chiều dài lớn hoặc cấu hình đường ống phức tạp, áp suất môi chất tại đầu vào và đầu ra dàn bay hơi không giống nhau. Sự chênh lệch này gọi là tổn thất áp suất (pressure drop), và nó ảnh hưởng trực tiếp đến cách van tiết lưu "đọc" điều kiện thực tế của hệ thống.

Nếu van sử dụng phương pháp cân bằng không phù hợp với mức tổn thất áp suất của dàn, tín hiệu mà van nhận được sẽ lệch so với trạng thái thực tế tại điểm cuối dàn bay hơi. Hậu quả có thể bao gồm:

• Dàn bay hơi bị cấp thiếu môi chất, giảm hiệu suất trao đổi nhiệt.

• Nhiệt độ và năng suất lạnh dao động, không ổn định.

• Độ quá nhiệt thay đổi thất thường, khó kiểm soát.

• Máy nén vận hành trong điều kiện không tối ưu, ảnh hưởng đến tuổi thọ thiết bị.

Đây chính là lý do van tiết 1ưu cân bằng ngoài ra đời một giải pháp giúp van phản ánh chính xác hơn điều kiện áp suất thực tế của dàn bay hơi trong các trường hợp tổn thất áp suất đáng kể.

Van tiết lưu cân bằng ngoài là gì?

Van tiết lưu cân bằng ngoài là loại van tiết lưu nhiệt sử dụng áp suất lấy từ một vị trí bên ngoài van, thường ở phía cuối dàn bay hơi, để cân bằng với áp suất tác động lên cơ cấu điều khiển của van. Thiết kế này giúp van phản ánh chính xác hơn điều kiện áp suất thực tế của dàn bay hơi khi hệ thống có tổn thất áp suất đáng kể.

Khác với van tiết lưu thông thường chỉ dựa vào áp suất ngay tại thân van, van cân bằng ngoài có thêm một đường ống nhỏ gọi là đường cân bằng ngoài (external equalizer line) — nối từ vị trí cuối dàn bay hơi (thường gần vị trí đặt bầu cảm biến nhiệt) về khoang màng van. Đường ống này có nhiệm vụ đưa áp suất thực tế tại điểm đó tác động lên màng van, thay vì để van tự suy đoán áp suất dựa trên điều kiện nội bộ.

Mối quan hệ giữa các yếu tố trong van có thể hình dung như sau: nhiệt độ môi chất tại đầu ra dàn bay hơi quyết định áp suất trong bầu cảm biến; áp suất này tác động lên một mặt của màng van; mặt còn lại của màng van chịu tác động của áp suất cân bằng ngoài cộng với lực lò xo điều chỉnh. Sự chênh lệch giữa hai lực này quyết định độ mở của kim van, từ đó kiểm soát độ quá nhiệt và lưu lượng môi chất đi vào dàn bay hơi.

Loại van này thường được quan tâm nhiều hơn trong các hệ thống có dàn bay hơi lớn, đường ống dài, hoặc cấu hình gây sụt áp cao những nơi mà sai số giữa áp suất đầu vào và đầu ra dàn không thể bỏ qua.

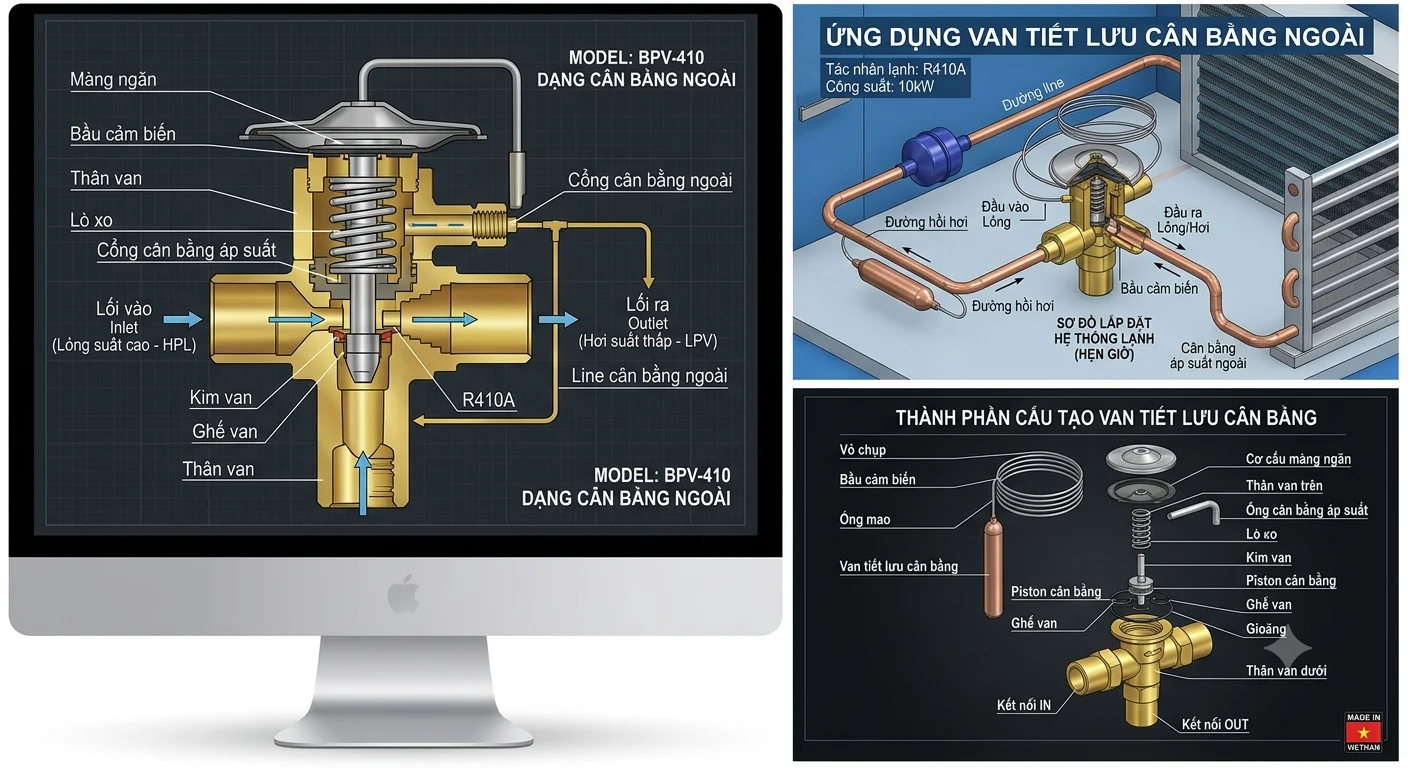

Cấu tạo và nguyên lý hoạt động của van tiết lưu cân bằng ngoài

Cấu tạo cơ bản

Một van tiết 1ưu cân bằng ngoài thường bao gồm các bộ phận chính:

• Bầu cảm biến nhiệt: gắn tại đầu ra dàn bay hơi, cảm nhận nhiệt độ môi chất sau khi bay hơi.

• Màng van: bộ phận chịu tác động của các áp suất khác nhau, quyết định chuyển động của kim van.

• Kim van: điều chỉnh tiết diện dòng chảy của môi chất lạnh.

• Ghế van: bề mặt tiếp xúc với kim van, tạo ra độ kín khi van đóng.

• Lò xo điều chỉnh: tạo lực đối kháng, cho phép hiệu chỉnh độ quá nhiệt cài đặt.

• Thân van: khung chứa các bộ phận cơ khí, kết nối với hệ thống đường ống.

• Cổng vào – ra môi chất: nơi môi chất lạnh đi vào và ra khỏi van.

• Cổng kết nối đường cân bằng ngoài: điểm nối riêng biệt để dẫn áp suất từ cuối dàn bay hơi về van.

Nguyên lý hoạt động

Quá trình điều khiển của van có thể mô tả theo chuỗi: nhiệt độ tại đầu ra dàn bay hơi tác động lên bầu cảm biến, tạo ra áp suất trong bầu; áp suất này truyền tới một mặt của màng van; mặt còn lại của màng van chịu tác động đồng thời của áp suất cân bằng ngoài và lực lò xo điều chỉnh. Khi hai lực này chênh lệch, màng van dịch chuyển, kéo theo kim van đóng hoặc mở, từ đó điều chỉnh lượng môi chất cấp vào dàn bay hơi.

Vai trò của đường cân bằng ngoài

Đường cân bằng ngoài đảm nhận một số chức năng quan trọng:

• Lấy áp suất thực tế tại vị trí cuối dàn bay hơi, nơi phản ánh đúng nhất trạng thái vận hành.

• Giảm ảnh hưởng của tổn thất áp suất xảy ra bên trong dàn.

• Giúp van xác định độ quá nhiệt chính xác hơn so với cân bằng trong.

• Cải thiện khả năng cấp môi chất phù hợp cho dàn bay hơi, đặc biệt trong điều kiện tải thay đổi.

Phân loại van tiết lưu và vị trí của loại cân bằng ngoài

Van tiết lưu có thể được phân loại theo cơ chế cân bằng áp suất:

Van tiết lưu cân bằng trong lấy áp suất tác động ngay bên trong thân van. Cấu tạo của loại này đơn giản hơn, phù hợp với các hệ thống có tổn thất áp suất trên dàn bay hơi ở mức thấp.

Van tiết 1ưu cân bằng ngoài có thêm đường lấy áp suất từ bên ngoài van. Loại này phù hợp hơn với dàn bay hơi có tổn thất áp suất đáng kể, cho phép van phản ánh điều kiện áp suất ở cuối dàn một cách chính xác hơn.

Ngoài cách phân loại theo cơ chế cân bằng, van tiết lưu còn có thể được phân theo cơ chế điều khiển, bao gồm van tiết lưu nhiệt (TXV), van tiết lưu điện tử, van mao, và van tiết lưu tự động.

Cần lưu ý rằng không nên đánh đồng "cân bằng ngoài" với một dòng van hoàn toàn khác biệt về nguyên lý hoạt động. Về bản chất, đây chủ yếu là cách lấy tín hiệu áp suất cân bằng trong một van tiết lưu nhiệt, chứ không phải là một công nghệ tiết lưu riêng biệt.

Thông số kỹ thuật cần quan tâm khi chọn van tiết lưu cân bằng ngoài

Mỗi thông số trên đều có vai trò riêng: môi chất lạnh quyết định vật liệu và đặc tính vận hành của van; công suất lạnh xác định năng lực xử lý lưu lượng; dải nhiệt độ và áp suất đảm bảo van hoạt động trong giới hạn an toàn; kích thước kết nối và lắp đặt quyết định khả năng tương thích vật lý với hệ thống hiện có.

Một điểm cần đặc biệt lưu ý: không nên chọn van chỉ dựa vào kích thước đường ống. Một van có cùng kích thước kết nối nhưng khác môi chất, khác công suất hoặc khác dải nhiệt độ có thể không đáp ứng đúng yêu cầu vận hành của hệ thống, dù về mặt lắp đặt vẫn "vừa khít".

Van tiết lưu cân bằng ngoài khác gì cân bằng trong?

Tại sao tổn thất áp suất lại ảnh hưởng đến van?

Nếu áp suất tại đầu ra dàn bay hơi thấp hơn đáng kể so với vị trí mà van đang sử dụng để cân bằng, van có thể "nhận biết" sai trạng thái thực tế của dàn. Với van cân bằng trong, áp suất tham chiếu là áp suất ngay tại thân van — nếu tổn thất áp suất trong dàn lớn, con số này sẽ lệch khá xa so với áp suất thực tế tại điểm cuối dàn.

Đường cân bằng ngoài giải quyết vấn đề này bằng cách đưa tín hiệu áp suất từ đúng vị trí cần thiết về van, giúp cơ cấu điều khiển phản ứng sát hơn với điều kiện vận hành thực tế, thay vì dựa trên một giả định không còn chính xác trong điều kiện tổn thất áp suất cao.

Khi nào nên sử dụng van tiết 1ưu cân bằng ngoài?

Các trường hợp điển hình nên cân nhắc sử dụng:

• Dàn bay hơi có tổn thất áp suất đáng kể.

• Dàn bay hơi có kích thước lớn.

• Hệ thống có đường ống hoặc cấu hình gây sụt áp đáng kể.

• Cần kiểm soát độ quá nhiệt ổn định trong điều kiện tải thay đổi.

• Hệ thống lạnh công nghiệp hoặc thương mại có yêu cầu điều khiển môi chất chính xác.

Khi nào không nhất thiết phải dùng:

• Hệ thống có quy mô nhỏ.

• Tổn thất áp suất trên dàn bay hơi không đáng kể.

• Điều kiện vận hành đơn giản, ổn định.

• Nhà sản xuất thiết bị đã chỉ định rõ loại van khác phù hợp hơn.

Điểm cần nhấn mạnh: việc lựa chọn không nên dựa trên nguyên tắc "cân bằng ngoài luôn tốt hơn cân bằng trong", mà phải căn cứ vào cấu hình thực tế và các thông số vận hành cụ thể của từng hệ thống.

Sai lầm thường gặp khi lắp đặt và sử dụng

Sai lầm 1 — Lắp sai vị trí đường cân bằng ngoài: có thể khiến van nhận tín hiệu áp suất không chính xác, dẫn đến điều khiển sai lệch ngay từ đầu.

Sai lầm 2 — Đặt bầu cảm biến sai vị trí: ảnh hưởng trực tiếp đến khả năng cảm nhận nhiệt độ môi chất, làm sai lệch toàn bộ quá trình tính toán độ quá nhiệt.

Sai lầm 3 — Chọn van chỉ dựa theo đường kính ống: bỏ qua các yếu tố quan trọng khác như công suất lạnh, loại môi chất và điều kiện vận hành thực tế.

Sai lầm 4 — Không kiểm tra độ quá nhiệt: van tiết lưu nhiệt cần được đánh giá dựa trên điều kiện làm việc thực tế, không chỉ dựa vào thông số danh định.

Sai lầm 5 — Điều chỉnh van tùy tiện: thay đổi cài đặt mà không đo kiểm có thể khiến hệ thống hoạt động kém ổn định hơn trước.

Sai lầm 6 — Không kiểm tra toàn bộ hệ thống: hiện tượng thiếu lạnh không nhất thiết xuất phát từ van tiết lưu, cần loại trừ các nguyên nhân khác trước khi kết luận.

Van tiết 1ưu cân bằng ngoài được ứng dụng ở đâu?

Van tiết 1ưu cân bằng ngoài xuất hiện phổ biến trong nhiều loại hệ thống lạnh, bao gồm:

• Hệ thống điều hòa không khí.

• Kho lạnh.

• Tủ đông.

• Chiller.

• Hệ thống lạnh thương mại.

• Hệ thống lạnh công nghiệp.

• Dàn bay hơi có chiều dài lớn.

• Các hệ thống có yêu cầu kiểm soát độ quá nhiệt nghiêm ngặt.

Một số tình huống thực tế:

Với dàn bay hơi có sụt áp lớn, việc sử dụng cân bằng ngoài giúp van lấy được tín hiệu áp suất phù hợp hơn so với thực tế vận hành. Trong các hệ thống cần duy trì độ quá nhiệt ổn định, van cần phản hồi chính xác điều kiện tại cuối dàn để tránh dao động. Khi thay thế van cũ, cần kiểm tra kỹ loại cân bằng, môi chất, công suất và cách kết nối trước khi lắp van mới, tránh trường hợp thay nhầm loại cân bằng không phù hợp với cấu hình hệ thống.

Cách lựa chọn van tiết 1ưu cân bằng ngoài phù hợp

Bước 1 — Xác định môi chất lạnh: kiểm tra chính xác loại môi chất mà hệ thống đang sử dụng, vì van được thiết kế riêng cho từng loại môi chất.

Bước 2 — Xác định công suất lạnh: không lựa chọn van chỉ dựa theo đường kính danh nghĩa (DN) của đường ống.

Bước 3 — Kiểm tra điều kiện bay hơi: xác định nhiệt độ và áp suất bay hơi thiết kế của hệ thống.

Bước 4 — Đánh giá tổn thất áp suất: đây là yếu tố quan trọng nhất để xác định liệu hệ thống có thực sự cần cân bằng ngoài hay không.

Bước 5 — Kiểm tra các kết nối: bao gồm kích thước đầu vào, kích thước đầu ra, đường cân bằng ngoài và vị trí lắp đặt tổng thể.

Bước 6 — Kiểm tra độ quá nhiệt: sau khi vận hành, cần đo và hiệu chỉnh theo đúng thông số kỹ thuật của hệ thống hoặc khuyến nghị của nhà sản xuất.

Checklist trước khi lắp đặt và vận hành

Trước khi lắp:

• Đúng loại môi chất.

• Đúng công suất.

• Đúng dải nhiệt độ.

• Đúng kích thước kết nối.

• Đúng loại cân bằng ngoài.

• Kiểm tra vị trí bầu cảm biến.

• Kiểm tra đường cân bằng.

Sau khi lắp:

• Kiểm tra rò rỉ.

• Kiểm tra áp suất.

• Kiểm tra nhiệt độ.

• Đo độ quá nhiệt.

• Kiểm tra khả năng cấp môi chất.

• Theo dõi độ ổn định khi tải thay đổi.

Câu hỏi thường gặp về van tiết lưu cân bằng ngoài

1. Van tiết 1ưu cân bằng ngoài là gì?
Là van tiết lưu nhiệt sử dụng tín hiệu áp suất lấy từ bên ngoài van, thường tại phía cuối dàn bay hơi, để điều khiển quá trình tiết lưu phù hợp hơn với điều kiện thực tế.

2. Khi nào cần sử dụng van tiết 1ưu cân bằng ngoài?
Thường được cân nhắc khi dàn bay hơi có tổn thất áp suất đáng kể hoặc khi hệ thống cần kiểm soát độ quá nhiệt chính xác hơn.

3. Van cân bằng ngoài khác gì cân bằng trong?
Khác biệt chính nằm ở cách lấy áp suất cân bằng. Cân bằng trong lấy áp suất bên trong van, trong khi cân bằng ngoài lấy áp suất từ một vị trí bên ngoài thông qua đường cân bằng riêng.

4. Có thể thay van cân bằng trong bằng cân bằng ngoài không?
Không nên thay thế tùy ý. Cần đánh giá cấu hình hệ thống, môi chất, công suất, mức tổn thất áp suất và yêu cầu điều khiển trước khi đưa ra quyết định lựa chọn.

5. Chọn van tiết lưu cân bằng ngoài dựa vào yếu tố nào?
Các yếu tố quan trọng gồm môi chất, công suất lạnh, nhiệt độ bay hơi, áp suất, mức tổn thất áp suất, dải quá nhiệt và kích thước kết nối.

Kết luận

Van tiết lưu cân bằng ngoài giúp van nhận tín hiệu áp suất phù hợp hơn với điều kiện thực tế tại dàn bay hơi, đặc biệt hữu ích khi tổn thất áp suất trên dàn đáng kể. Khi lựa chọn loại van này, cần xét đồng thời nhiều yếu tố môi chất, công suất, nhiệt độ, áp suất, độ quá nhiệt và cấu hình đường ống chứ không chỉ dựa vào kích thước van hay đường ống kết nối.

Nếu đang cần lựa chọn van tiết lưu cân bằng ngoài cho hệ thống lạnh của mình, nên chuẩn bị sẵn các thông tin như môi chất, công suất lạnh, nhiệt độ bay hơi, kích thước đường ống và điều kiện vận hành thực tế để được tư vấn đúng model và thông số kỹ thuật phù hợp.
