Foot Valve là gì ? Cấu tạo, nguyên lý và cách chọn van chân

Foot Valve và tại sao được dùng ở đầu đường hút?

Trong nhiều hệ thống bơm nước dân dụng lẫn công nghiệp, máy bơm thường được đặt trên mặt đất hoặc ở vị trí cao hơn nguồn nước, trong khi đường ống hút được nối xuống bể chứa, giếng hoặc ao hồ phía dưới. Đây là cấu hình rất phổ biến, nhưng lại tiềm ẩn một vấn đề kỹ thuật: khi máy bơm ngừng hoạt động, nước trong đường ống hút có xu hướng chảy ngược trở lại nguồn do tác động của trọng lực.

Hệ quả của hiện tượng này không hề nhỏ. Đường hút bị mất nước khiến máy bơm khó mồi lại ở lần khởi động tiếp theo, thậm chí nếu vận hành không đúng cách, bơm có thể chạy khô một trong những nguyên nhân hàng đầu gây hư hỏng cánh bơm và phớt cơ khí.

Để giải quyết vấn đề này, Foot Valve ra đời như một thiết bị kết hợp giữa van một chiều và bộ lọc đầu hút. Đây là bộ phận gần như bắt buộc trong các hệ thống có đường hút dài, nguồn nước đặt thấp hơn bơm hoặc bơm phải khởi động lại thường xuyên. Vậy chính xác Foot Valve là gì, cấu tạo và nguyên lý hoạt động ra sao? Bài viết dưới đây sẽ phân tích chi tiết.

Foot Valve là gì?

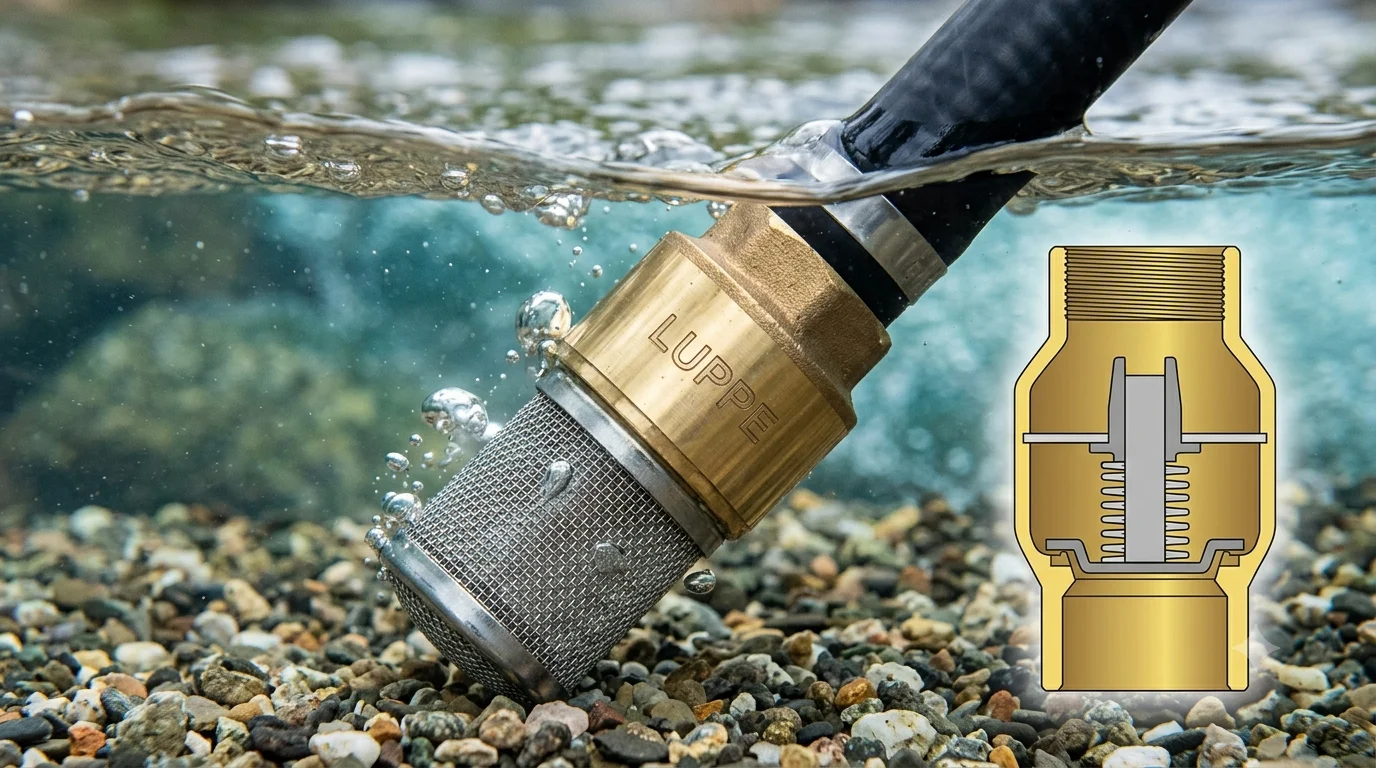

Foot Valve (van chân, van chân bơm) là một loại van một chiều được lắp ở đầu dưới của đường ống hút, thường kết hợp với lưới lọc để ngăn dòng chất lỏng chảy ngược và hạn chế rác, cặn đi vào máy bơm. Van giúp duy trì cột nước trong đường hút, hỗ trợ quá trình mồi bơm và bảo vệ toàn bộ hệ thống.

Ngoài tên gọi Foot Valve, thiết bị này còn được biết đến với các tên gọi khác như van chân máy bơm hoặc đơn giản là van chân. Sở dĩ có tên gọi này vì van luôn được lắp ở "chân" — tức điểm thấp nhất, cuối cùng của đường ống hút, nằm ngập trong nguồn nước.

Về chức năng, Foot Valve đảm nhận hai nhiệm vụ chính:

• Cho chất lỏng đi vào đường hút khi máy bơm tạo lực hút, đảm bảo dòng chảy một chiều từ nguồn vào bơm.

• Ngăn chất lỏng chảy ngược trở lại nguồn khi máy bơm dừng hoạt động, giữ nguyên cột nước trong ống.

Foot Valve xuất hiện phổ biến trong các hệ thống bơm nước sinh hoạt, tưới tiêu nông nghiệp, cấp nước công nghiệp và nhiều hệ thống xử lý chất lỏng khác, đặc biệt là những nơi nguồn nước đặt thấp hơn vị trí máy bơm.

Cấu tạo của Foot Valve là gì

Một chiếc Foot Valve tiêu chuẩn thường gồm các bộ phận sau:

1. Thân van
Thân van thường được chế tạo từ gang, đồng, inox hoặc nhựa, tùy theo môi trường sử dụng và yêu cầu chịu áp lực. Đây là bộ phận bao bọc và bảo vệ toàn bộ các chi tiết bên trong van.

2. Đĩa van / cửa van
Đĩa van đóng vai trò cốt lõi trong việc kiểm soát dòng chảy — mở ra khi có lực hút và tự động đóng lại khi dòng chảy đảo chiều, ngăn nước chảy ngược về nguồn.

3. Lò xo
Ở một số thiết kế, lò xo được bổ sung để hỗ trợ đưa đĩa van trở về vị trí đóng nhanh và dứt khoát hơn, đặc biệt hữu ích trong các hệ thống có áp lực dòng chảy thấp.

4. Lưới lọc
Đây là đặc điểm phân biệt quan trọng của Foot Valve so với van một chiều thông thường. Lưới lọc có nhiệm vụ ngăn rác, lá cây, cặn bẩn và tạp chất lọt vào đường ống, bảo vệ cánh bơm khỏi hư hỏng.

5. Kết nối
Foot Valve có thể sử dụng kiểu kết nối ren hoặc mặt bích, tùy vào thiết kế và kích thước. Kiểu kết nối cần đồng bộ với đường ống hút để đảm bảo lắp đặt kín khít.

Nguyên lý hoạt động của Foot Valve là gì

Nguyên lý hoạt động của Foot Valve có thể hiểu qua hai giai đoạn trong chu trình vận hành của máy bơm:

Khi máy bơm hoạt động:
Bơm tạo ra lực hút, làm áp suất phía trên van giảm xuống. Chênh lệch áp suất này khiến đĩa van mở ra, cho phép nước đi qua lưới lọc, vào đường ống và di chuyển đến máy bơm.

Khi máy bơm dừng:
Dòng chảy có xu hướng đảo ngược do trọng lực. Ngay lúc này, đĩa van tự động đóng lại (nhờ trọng lượng bản thân hoặc hỗ trợ của lò xo), giữ nước lại trong đường ống hút thay vì để nó chảy ngược về nguồn.

Chính cơ chế giữ nước này lý giải tại sao Foot Valve giúp máy bơm dễ mồi hơn: nếu đường hút không bị mất nước sau mỗi lần dừng, lần khởi động tiếp theo sẽ diễn ra thuận lợi, không cần mồi lại từ đầu. Đặc điểm này đặc biệt hữu ích với các hệ thống hút nước từ bể chứa, giếng khoan hoặc nguồn nước đặt thấp hơn vị trí lắp đặt máy bơm.

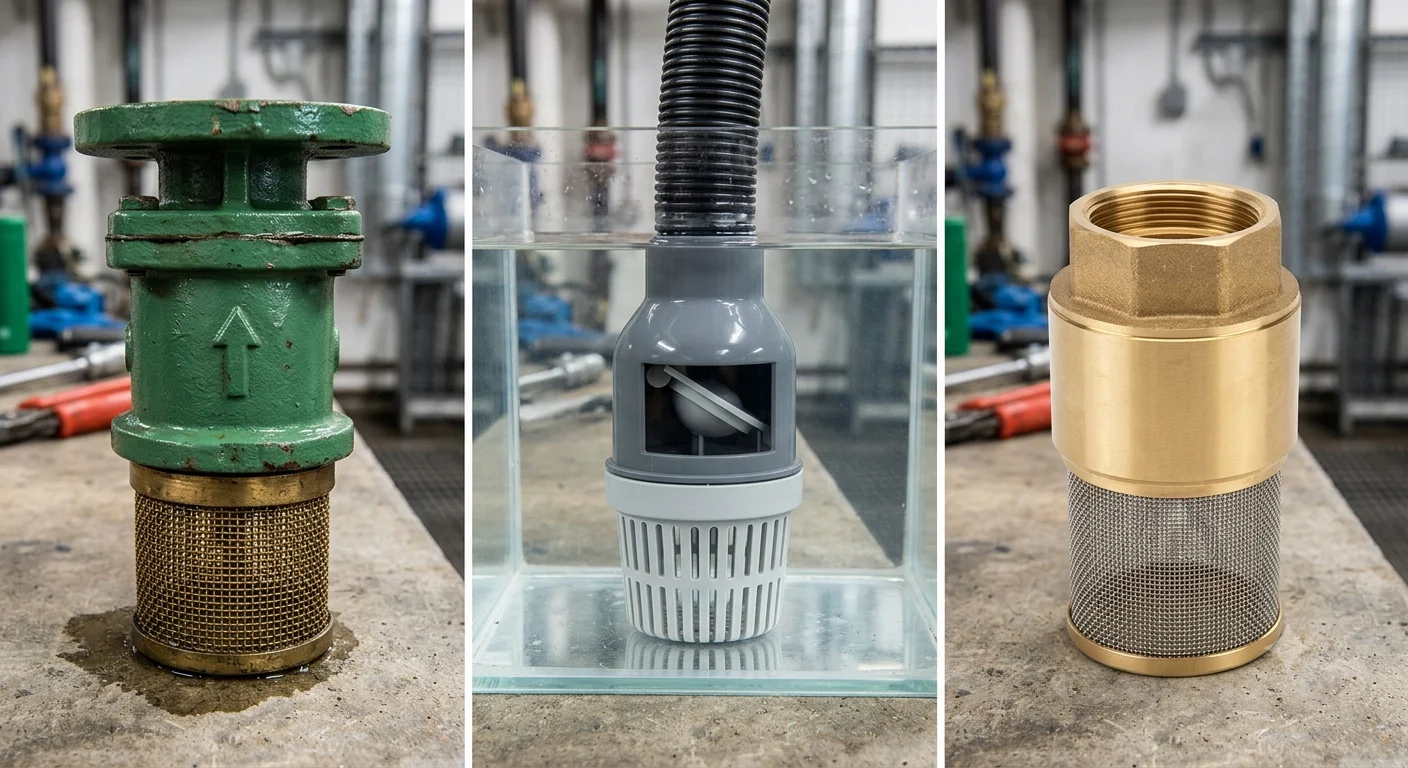

Các loại Foot Valve phổ biến

Foot Valve có thể được phân loại theo nhiều tiêu chí khác nhau:

Theo vật liệu:

• Foot Valve inox

• Foot Valve đồng

• Foot Valve gang

• Foot Valve nhựa

Theo kiểu kết nối:

• Foot Valve ren

• Foot Valve mặt bích

• Một số kiểu kết nối chuyên dụng khác

Theo cấu tạo van:

• Loại dùng đĩa van đơn thuần

• Loại có tích hợp lò xo hỗ trợ đóng van

• Loại kết hợp lưới lọc với kích thước mắt lưới khác nhau

Khi lựa chọn, không nên chỉ dựa vào giá thành. Cần cân nhắc đồng thời các yếu tố như môi trường chất lỏng, áp suất làm việc, nhiệt độ, kích thước đường ống, vật liệu chế tạo và kiểu kết nối phù hợp với hệ thống hiện có.

Thông số kỹ thuật cần quan tâm khi chọn Foot Valve là gì

Lưu ý quan trọng: DN của Foot Valve phải tương thích với đường ống hút, đồng thời cần kiểm tra khả năng đáp ứng lưu lượng hút thực tế của máy bơm để tránh tình trạng van trở thành điểm nghẽn của hệ thống.

Foot Valve khác gì van một chiều thông thường?

Nhiều người thắc mắc tại sao không thể thay thế Foot Valve bằng một van một chiều thông thường. Lý do là van một chiều thông thường không nhất thiết có lưới lọc, và vị trí lắp đặt ở cuối đường hút (ngập trong nguồn nước) có những yêu cầu riêng về kết cấu mà van một chiều tiêu chuẩn không đáp ứng đầy đủ. Foot Valve được thiết kế chuyên biệt cho nhiệm vụ duy trì cột nước trong đường hút, kết hợp đồng thời chức năng lọc rác cặn.

Foot Valve được sử dụng ở đâu?

Foot Valve có mặt trong nhiều loại hệ thống khác nhau:

• Hệ thống cấp nước sinh hoạt

• Máy bơm hút nước từ bể chứa

• Hệ thống tưới tiêu nông nghiệp

• Bơm nước giếng khoan

• Hệ thống bơm dân dụng

• Một số hệ thống công nghiệp sử dụng chất lỏng phù hợp

• Hệ thống cần hạn chế rác, cặn đi vào đường hút

Khi nào nên sử dụng Foot Valve? Thiết bị này đặc biệt cần thiết khi máy bơm đặt cao hơn nguồn nước, đường hút dài, cần duy trì nước trong đường ống giữa các lần vận hành, nguồn nước có nguy cơ chứa rác cặn, hoặc hệ thống thường xuyên phải dừng và khởi động lại.

Những sai lầm thường gặp khi lắp Foot Valve

Sai lầm 1: Chọn sai kích thước — DN quá nhỏ so với yêu cầu có thể gây hạn chế lưu lượng và làm tăng tổn thất áp suất trong hệ thống.

Sai lầm 2: Lắp ngược chiều — Van một chiều phải được lắp đúng theo hướng dòng chảy đã đánh dấu, lắp ngược sẽ khiến van không hoạt động hoặc chặn hoàn toàn dòng nước.

Sai lầm 3: Đặt Foot Valve quá gần đáy bể — Vị trí quá thấp dễ khiến van hút phải cặn bẩn hoặc làm tắc nghẽn lưới lọc.

Sai lầm 4: Không vệ sinh lưới lọc định kỳ — Cặn bám lâu ngày sẽ làm giảm đáng kể lưu lượng hút của hệ thống.

Sai lầm 5: Chọn vật liệu không phù hợp — Mỗi môi trường nước hoặc chất lỏng khác nhau đòi hỏi vật liệu thân van tương ứng để tránh ăn mòn, hư hỏng sớm.

Sai lầm 6: Không kiểm tra tình trạng van định kỳ — Đĩa van bị kẹt hoặc gioăng xuống cấp có thể khiến hệ thống mất khả năng giữ nước trong đường hút.

Cách lắp Foot Valve đúng kỹ thuật

1. Xác định kích thước và kiểu kết nối phù hợp với đường ống hút hiện có.

2. Kiểm tra chiều dòng chảy được đánh dấu sẵn trên thân van trước khi lắp.

3. Lắp Foot Valve ở đầu cuối đường hút, đảm bảo đúng vị trí thiết kế.

4. Đảm bảo van nằm ngập trong nguồn chất lỏng ở độ sâu phù hợp, không để hở lên trên mặt nước.

5. Tránh đặt quá sát đáy bể chứa hoặc khu vực có nhiều cặn lắng.

6. Kiểm tra độ kín của các mối nối để tránh rò rỉ khí gây mất khả năng mồi bơm.

7. Mồi bơm và kiểm tra khả năng giữ nước của van sau khi lắp đặt hoàn tất.

8. Theo dõi lưu lượng và tình trạng hoạt động của hệ thống trong thời gian đầu vận hành.

Checklist chọn Foot Valve phù hợp

• ☐ Xác định đường kính ống/DN

• ☐ Xác định lưu lượng máy bơm

• ☐ Xác định áp suất làm việc

• ☐ Kiểm tra nhiệt độ chất lỏng

• ☐ Chọn vật liệu thân van phù hợp

• ☐ Kiểm tra kiểu kết nối

• ☐ Kiểm tra kích thước và độ thoáng của lưới lọc

• ☐ Kiểm tra chiều dòng chảy

• ☐ Xác định môi trường lắp đặt

• ☐ Kiểm tra khả năng bảo trì và vệ sinh

Lưu ý quan trọng: Không nên chọn Foot Valve chỉ dựa vào DN. Cần đối chiếu đồng thời lưu lượng, vật liệu, áp suất, môi trường sử dụng và cấu hình thực tế của máy bơm để đưa ra lựa chọn tối ưu.

Câu hỏi thường gặp về Foot Valve

1. Foot Valve là gì?
Foot Valve là van một chiều thường được lắp ở cuối đường hút máy bơm, thường tích hợp lưới lọc, giúp ngăn nước chảy ngược và giữ nước trong đường hút.

2. Foot Valve có phải là van một chiều không?
Có thể xem Foot Valve là một dạng van một chiều chuyên dùng cho đầu hút, nhưng được thiết kế bổ sung thêm các đặc điểm phù hợp như lưới lọc.

3. Foot Valve được lắp ở đâu?
Thường được lắp ở cuối đường ống hút, nằm ngập trong nguồn chất lỏng, ngay trước đầu hút của máy bơm.

4. Vì sao máy bơm cần Foot Valve?
Để hạn chế nước trong đường hút chảy ngược khi bơm dừng hoạt động, từ đó hỗ trợ duy trì cột nước và giúp lần khởi động tiếp theo thuận lợi hơn.

5. Foot Valve bị nghẹt phải làm gì?
Trước tiên cần kiểm tra và vệ sinh lưới lọc; nếu lưu lượng hút vẫn không đạt yêu cầu, cần kiểm tra thêm đĩa van, gioăng và tình trạng đường ống.

Foot Valve là gì? Những điểm cần nhớ

Tóm lại, Foot Valve là van một chiều chuyên dùng ở đầu đường hút, có nhiệm vụ hạn chế dòng chảy ngược và duy trì nước trong đường ống giữa các lần vận hành. Lưới lọc tích hợp giúp ngăn rác, cặn xâm nhập vào hệ thống bơm, bảo vệ cánh bơm khỏi hư hỏng. Khi lựa chọn Foot Valve, cần xem xét đồng thời các yếu tố như DN, vật liệu, áp suất, lưu lượng, kiểu kết nối và môi trường sử dụng thực tế.

Nếu bạn đang cần xác định đúng kích thước Foot Valve cho hệ thống của mình, tư vấn vật liệu phù hợp với môi trường nước, hoặc kiểm tra thông số kỹ thuật trước khi mua, hãy liên hệ với nhà cung cấp để được tư vấn cụ thể theo cấu hình máy bơm và hệ thống thực tế của bạn.
