Flow Control Valve là gì? Nguyên lý, phân loại và ứng dụng

Vì sao kiểm soát lưu lượng lại quan trọng trong hệ thống?

Trong bất kỳ hệ thống đường ống nào từ cấp nước, HVAC cho đến dây chuyền sản xuất công nghiệp lưu lượng môi chất luôn cần được duy trì ở mức phù hợp với yêu cầu vận hành. Khi lưu lượng quá lớn, không ổn định hoặc không được kiểm soát, hệ thống có thể gặp hàng loạt vấn đề: thiết bị hoạt động sai công suất thiết kế, tổn thất áp suất tăng cao, tiêu hao năng lượng không cần thiết, và chất lượng của cả quy trình sản xuất bị ảnh hưởng.

Để giải quyết bài toán này, Flow Control Va1ve (van điều khiển lưu lượng) được sử dụng như một giải pháp kỹ thuật giúp điều chỉnh và duy trì dòng chảy theo giá trị mong muốn. Bài viết dưới đây sẽ đi từ khái niệm cơ bản, nguyên lý hoạt động, cấu tạo, phân loại, các thông số kỹ thuật cần quan tâm cho đến ứng dụng thực tế và cách lựa chọn van phù hợp.

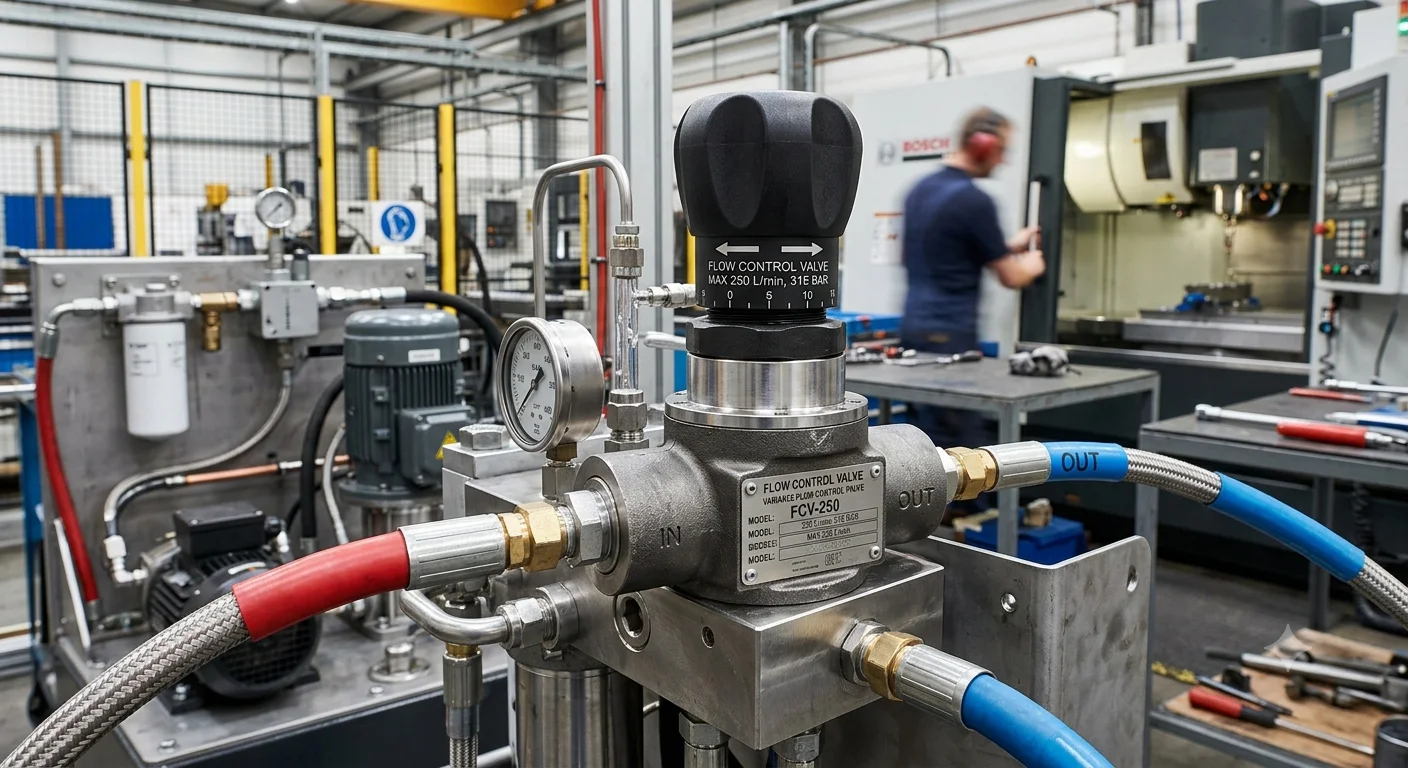

Flow Control Valve là gì?

Flow Control Valve là loại van được sử dụng để điều chỉnh hoặc duy trì lưu lượng của môi chất đi qua đường ống theo giá trị mong muốn. Van kiểm soát dòng chảy bằng cách thay đổi tiết diện dòng chảy, từ đó giúp hệ thống vận hành ổn định và đáp ứng yêu cầu của từng thiết bị hoặc quy trình.

Trong tiếng Việt, Flow Control Va1ve thường được gọi là van điều khiển lưu lượng hoặc van kiểm soát lưu lượng. Môi chất đi qua van có thể là nước, khí, dầu, hóa chất hoặc các chất lỏng công nghiệp khác.

Một điểm cần phân biệt rõ là chức năng điều khiển lưu lượng khác với chức năng đóng/mở dòng chảy đơn thuần, và cũng khác với điều khiển áp suất. Van đóng/mở chủ yếu phục vụ mục đích cô lập đường ống, trong khi Flow Control Va1ve tập trung vào việc điều tiết chính xác lượng môi chất đi qua tại từng thời điểm.

Nguyên lý hoạt động của Flow Control Valve

Nguyên lý hoạt động của van có thể tóm gọn theo chuỗi: tín hiệu hoặc thiết lập điều khiển tác động lên cơ cấu van, làm thay đổi độ mở của van, từ đó tiết diện dòng chảy thay đổi và kéo theo lưu lượng thay đổi.

Khi van mở lớn, tiết diện dòng chảy tăng lên và lưu lượng qua van thường tăng theo. Ngược lại, khi van đóng bớt, tiết diện giảm và lưu lượng giảm. Với các hệ thống tự động hóa, van thường được kết hợp với bộ truyền động (actuator) và bộ điều khiển để tự động điều chỉnh độ mở theo tín hiệu phản hồi từ cảm biến. Trong khi đó, ở các hệ thống đơn giản hơn, người vận hành có thể điều chỉnh van bằng tay thông qua tay quay hoặc vô lăng.

Mối quan hệ giữa độ mở van, chênh áp qua van và lưu lượng là yếu tố then chốt quyết định hiệu quả điều tiết. Cần lưu ý rằng không nên đồng nhất Flow Control Va1ve với mọi loại van có khả năng tiết lưu — khả năng kiểm soát lưu lượng thực tế còn phụ thuộc vào thiết kế van, đặc tính dòng chảy (flow characteristic) và điều kiện vận hành cụ thể.

Cấu tạo của Flow Control Valve gồm những bộ phận nào?

Một Flow Control Va1ve điển hình thường bao gồm các bộ phận chính sau:

• Thân van: khung chịu áp lực chính, nơi môi chất đi qua.

• Bộ phận điều tiết dòng: quyết định cách dòng chảy bị thu hẹp hoặc mở rộng.

• Đĩa van, bi hoặc plug: tùy theo thiết kế, đây là bộ phận trực tiếp thay đổi tiết diện dòng chảy.

• Ty van: truyền chuyển động từ bộ truyền động xuống bộ phận điều tiết.

• Gioăng làm kín: đảm bảo độ kín khít, ngăn rò rỉ môi chất.

• Bộ truyền động (actuator): có ở các van tự động, tạo lực để đóng/mở van.

• Bộ điều khiển hoặc positioner: dùng trong hệ thống điều khiển tự động để định vị chính xác độ mở van theo tín hiệu.

Vật liệu chế tạo từng bộ phận đóng vai trò quan trọng vì phải tương thích với môi chất, chịu được áp suất, nhiệt độ vận hành và hạn chế ăn mòn trong thời gian dài sử dụng.

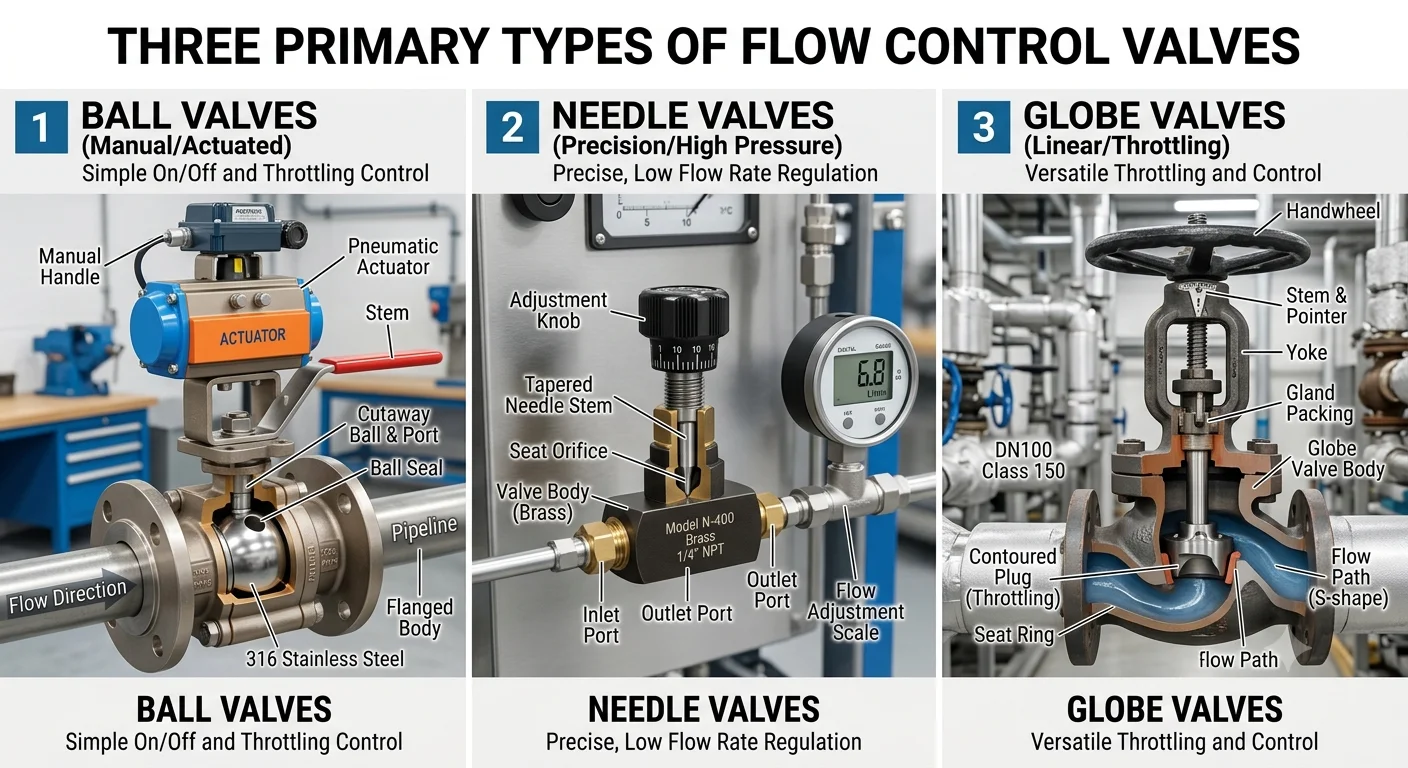

Các loại Flow Control Valve phổ biến

Flow Control Va1ve dạng cơ

Đây là loại van được điều chỉnh bằng tay, có cấu tạo đơn giản và chi phí thấp. Loại này phù hợp với các hệ thống không yêu cầu mức độ tự động hóa cao, nơi người vận hành có thể trực tiếp điều chỉnh lưu lượng khi cần.

Flow Control Va1ve điều khiển bằng khí nén

Loại van này sử dụng actuator khí nén để tạo lực đóng/mở, cho phản hồi nhanh và độ tin cậy cao. Đây là lựa chọn phổ biến trong các dây chuyền công nghiệp yêu cầu tốc độ đáp ứng tốt.

Flow Control Va1ve điều khiển điện

Sử dụng bộ truyền động điện, loại van này dễ tích hợp với hệ thống điều khiển trung tâm (PLC, SCADA...) và phù hợp với các hệ thống cần điều chỉnh tự động, chính xác theo tín hiệu số.

Flow Control Va1ve dạng tuyến tính và dạng xoay

Hai dạng này khác nhau chủ yếu ở chuyển động của cơ cấu van: dạng tuyến tính di chuyển theo trục thẳng, còn dạng xoay di chuyển theo góc quay. Sự khác biệt này ảnh hưởng đến khả năng điều tiết, không gian lắp đặt cần thiết và mức độ phù hợp với từng loại ứng dụng cụ thể.

Thông số kỹ thuật cần quan tâm khi chọn Flow Control Valve

Khi lựa chọn van, người dùng cần kiểm tra các thông số sau:

• DN: kích thước danh nghĩa của van.

• PN/Class: cấp áp suất làm việc.

• Lưu lượng cần kiểm soát.

• Áp suất đầu vào và đầu ra.

• Nhiệt độ môi chất.

• Vật liệu thân van và vật liệu gioăng làm kín.

• Loại kết nối: ren, mặt bích, clamp, hàn...

• Phương thức điều khiển: tay, khí nén hoặc điện.

• Đặc tính dòng chảy (tuyến tính, phần trăm bằng nhau, mở nhanh...).

• Môi chất sử dụng và mức độ ăn mòn, tạp chất.

• Mức độ kín của van khi ở trạng thái đóng.

Với nhóm độc giả kỹ thuật, hệ số lưu lượng Cv/Kv cũng là thông số quan trọng, thể hiện khả năng cho dòng chảy đi qua van tại một độ mở và chênh áp nhất định — đây là cơ sở để tính toán và lựa chọn kích thước van phù hợp với yêu cầu thực tế của hệ thống.

Flow Control Valve khác gì với các loại van khác?

Tại sao không nên dùng mọi loại van để điều tiết lưu lượng?

Một số loại van, đặc biệt là van bi hoặc van cổng, chủ yếu được thiết kế cho chức năng đóng/mở hoàn toàn chứ không phải để tiết lưu liên tục. Nếu sử dụng sai mục đích, việc tiết lưu không đúng loại van có thể gây ra hiện tượng rung, tiếng ồn bất thường hoặc tổn thất áp suất không mong muốn. Về lâu dài, điều này còn làm giảm tuổi thọ của seat và các bộ phận làm kín. Vì vậy, việc lựa chọn van cần dựa trên đặc tính dòng chảy và chế độ vận hành thực tế của hệ thống, không chỉ dựa vào khả năng đóng/mở của van.

Tại sao Flow Control Va1ve có thể giúp hệ thống vận hành ổn định?

Hiệu quả ổn định hóa hệ thống của Flow Control Va1ve đến từ bốn yếu tố chính: khả năng kiểm soát chính xác lượng môi chất đi qua, hạn chế các biến động lưu lượng đột ngột, khả năng phối hợp với thiết bị đo và hệ thống điều khiển, và cuối cùng là giúp quá trình sản xuất duy trì được điều kiện vận hành mong muốn trong suốt thời gian dài.

Tuy nhiên, cần lưu ý rằng hiệu quả thực tế của van không chỉ phụ thuộc vào bản thân thiết kế van, mà còn chịu ảnh hưởng lớn từ kích thước hệ thống, chênh áp thực tế và phương thức điều khiển được áp dụng.

Flow Control Va1ve được sử dụng ở đâu?

Hệ thống cấp nước: kiểm soát lưu lượng nước, điều chỉnh dòng cấp cho từng nhánh và hỗ trợ cân bằng lưu lượng giữa các khu vực trong hệ thống.

Hệ thống HVAC: điều chỉnh lưu lượng nước lạnh hoặc nước nóng, hỗ trợ kiểm soát quá trình trao đổi nhiệt trong các dàn lạnh, dàn nóng.

Nhà máy xử lý nước: điều chỉnh dòng nước qua các công đoạn xử lý, kiểm soát lưu lượng hóa chất hoặc các dòng chất lỏng khác.

Hệ thống khí nén: kiểm soát tốc độ dòng khí, điều chỉnh hoạt động của các cơ cấu chấp hành khí nén.

Nhà máy và dây chuyền công nghiệp: ứng dụng rộng rãi trong các ngành hóa chất, dầu khí, thực phẩm, sản xuất và năng lượng.

Khi nào nên sử dụng Flow Control Valve?

Flow Control Va1ve nên được sử dụng khi lưu lượng cần được điều chỉnh thường xuyên, khi hệ thống yêu cầu lưu lượng ổn định trong thời gian dài, khi cần tự động hóa quá trình điều khiển, khi mỗi nhánh đường ống cần lưu lượng khác nhau, hoặc khi cần phối hợp chặt chẽ với cảm biến và hệ thống điều khiển trung tâm.

Những trường hợp cần cân nhắc kỹ

Một số điều kiện vận hành đòi hỏi phải cân nhắc kỹ trước khi lựa chọn van, bao gồm: môi chất có nhiều tạp chất, môi chất có độ nhớt cao, hệ thống có nguy cơ xảy ra hiện tượng cavitation (khí thực), chênh áp qua van quá lớn, hoặc nhiệt độ và áp suất vận hành vượt quá giới hạn thiết kế của van.

Sai lầm thường gặp khi lựa chọn và sử dụng Flow Control Valve

Trong thực tế, nhiều người dùng gặp phải các sai lầm sau khi lựa chọn và vận hành van: chọn van chỉ dựa vào kích thước DN mà không tính toán lưu lượng thực tế cần thiết, bỏ qua áp suất chênh lệch giữa đầu vào và đầu ra, chọn vật liệu không phù hợp với môi chất sử dụng, dùng van đóng/mở thông thường để tiết lưu liên tục, không kiểm tra kỹ nhiệt độ vận hành thực tế, chọn actuator không phù hợp với yêu cầu lực và tốc độ đáp ứng, và không tính đến khả năng bảo trì, thay thế phụ tùng trong tương lai.

Cách lựa chọn Flow Control Va1ve phù hợp

Để lựa chọn được van phù hợp, có thể thực hiện theo checklist 7 bước sau:

Bước 1: Xác định môi chất sử dụng trong hệ thống.

Bước 2: Xác định lưu lượng yêu cầu thực tế.

Bước 3: Xác định áp suất và nhiệt độ làm việc.

Bước 4: Chọn kích thước DN và kiểu kết nối phù hợp.

Bước 5: Chọn vật liệu thân van và bộ phận làm kín tương thích với môi chất.

Bước 6: Xác định phương thức điều khiển phù hợp — tay, điện hoặc khí nén.

Bước 7: Kiểm tra lại toàn bộ thông số kỹ thuật, điều kiện lắp đặt và khả năng bảo trì lâu dài.

Lưu ý khi lắp đặt và vận hành Flow Control Va1ve

Để đảm bảo van hoạt động hiệu quả và bền bỉ, cần lưu ý: lắp đúng chiều dòng chảy theo quy định của nhà sản xuất, kiểm tra kỹ đường ống trước khi lắp đặt, không để dị vật lọt vào van, đảm bảo van được lắp đúng kích thước thiết kế, không vận hành vượt quá áp suất hoặc nhiệt độ cho phép, kiểm tra độ kín định kỳ, theo dõi các hiện tượng rung hoặc tiếng ồn bất thường trong quá trình vận hành, và kiểm tra actuator cùng hệ thống điều khiển đối với các van tự động.

Câu hỏi thường gặp về Flow Control Va1ve

Flow Control Va1ve là gì?
Là van dùng để điều chỉnh hoặc kiểm soát lưu lượng môi chất đi qua đường ống nhằm đáp ứng yêu cầu vận hành của hệ thống.

Flow Control Va1ve có phải van điều khiển áp suất không?
Không hoàn toàn. Flow Control Va1ve tập trung vào lưu lượng, trong khi van điều khiển áp suất được thiết kế chủ yếu để duy trì hoặc giới hạn áp suất theo giá trị cài đặt.

Flow Control Va1ve có những loại nào?
Có thể phân loại theo phương thức vận hành như van điều khiển bằng tay, khí nén, điện, hoặc theo thiết kế van tuyến tính và van xoay.

Làm thế nào để chọn Flow Control Va1ve?
Cần dựa trên môi chất, lưu lượng, áp suất, nhiệt độ, DN, vật liệu, kiểu kết nối và phương thức điều khiển.

Flow Control Va1ve được ứng dụng ở đâu?
Van được sử dụng trong hệ thống nước, HVAC, khí nén, xử lý nước, hóa chất và nhiều dây chuyền sản xuất công nghiệp.

Flow Control Va1ve Giải pháp kiểm soát lưu lượng cho hệ thống

Flow Control Va1ve đóng vai trò quan trọng trong việc kiểm soát lưu lượng môi chất, giúp hệ thống vận hành ổn định và hiệu quả hơn. Tuy nhiên, hiệu quả thực tế của van luôn phụ thuộc vào thiết kế và điều kiện vận hành cụ thể. Vì vậy, việc lựa chọn van cần dựa trên môi chất, lưu lượng, áp suất, nhiệt độ và phương thức điều khiển phù hợp — không nên chọn van chỉ dựa vào kích thước DN.

Nếu bạn đang cần lựa chọn Flow Control Va1ve cho hệ thống nước, khí nén hoặc đường ống công nghiệp, hãy cung cấp thông tin về môi chất, DN, áp suất, nhiệt độ và lưu lượng yêu cầu để được tư vấn loại van phù hợp.
