Van bi tay vặn là gì? Cấu tạo, nguyên lý và cách chọn chuẩn

Van bi tay vặn giải pháp đóng mở đường ống nhanh và đơn giản

Trong các hệ thống cấp thoát nước, khí nén hay đường ống công nghiệp, việc đóng hoặc mở dòng chảy một cách nhanh chóng bằng thao tác thủ công là nhu cầu rất phổ biến. Đây chính là lúc van bi inox tay vặn phát huy vai trò của mình – một thiết bị quen thuộc với cấu tạo đơn giản nhưng hiệu quả đóng ngắt cao.

Tuy nhiên, không phải mẫu van bi nào cũng phù hợp với mọi môi chất, áp suất, nhiệt độ hay kích thước đường ống. Việc chọn sai van có thể dẫn đến rò rỉ, giảm tuổi thọ thiết bị hoặc thậm chí gây mất an toàn cho hệ thống. Bài viết dưới đây sẽ giúp bạn hiểu rõ từ cấu tạo, nguyên lý hoạt động, phân loại, thông số kỹ thuật cho đến cách chọn van bi inox tay vặn phù hợp với nhu cầu thực tế.

Van bi tay vặn là gì?

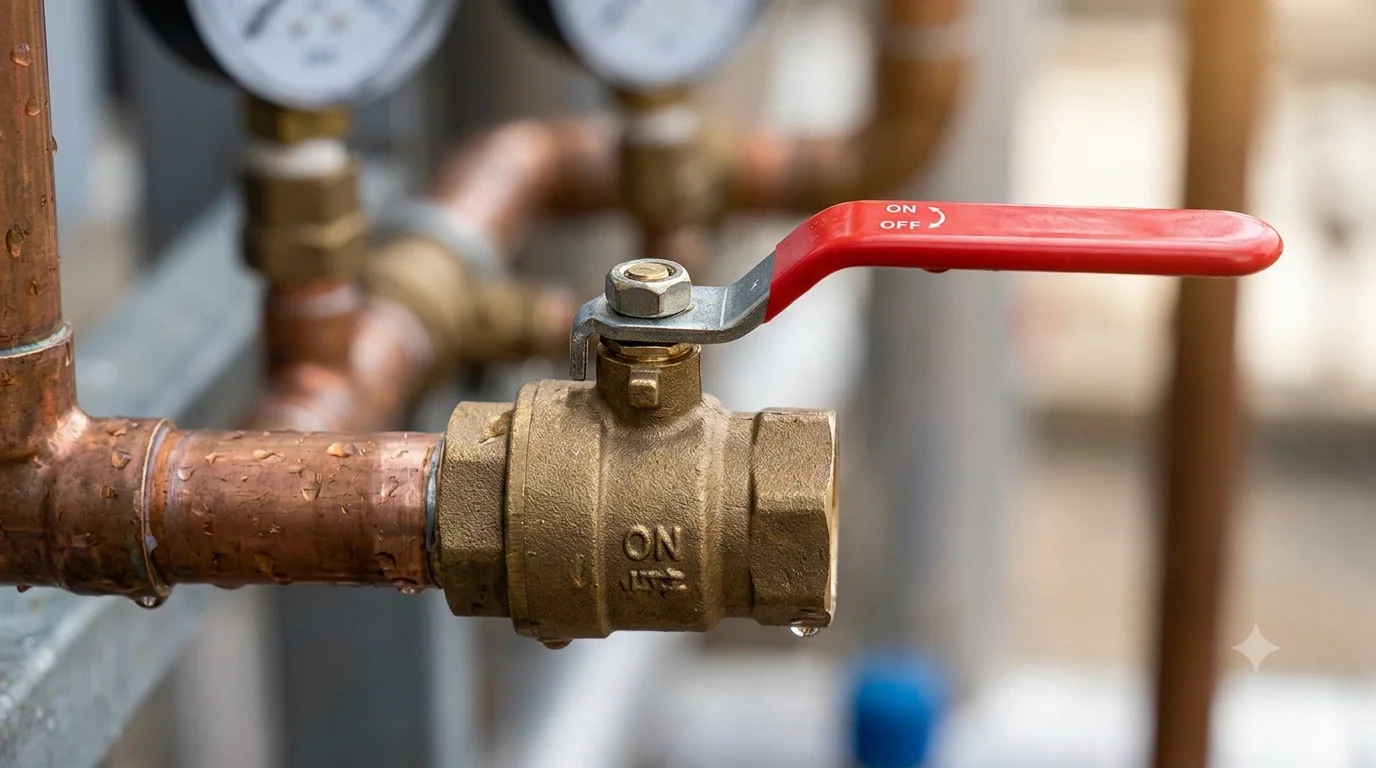

Van bi tay vặn là loại van bi sử dụng tay vặn để điều khiển đóng hoặc mở dòng chảy trong đường ống. Bên trong van có một viên bi được khoan lỗ xuyên tâm; khi người dùng xoay tay vặn, viên bi sẽ quay theo để đưa lỗ bi vào vị trí đồng trục với đường ống (mở) hoặc vuông góc với dòng chảy (đóng).

Điểm dễ nhận biết của loại van này là bộ phận vận hành có dạng tay vặn tròn (giống như vô lăng thu nhỏ) thay vì tay gạt thẳng. Thao tác xoay thường cần nhiều vòng hơn so với việc gạt một góc 90°, nhưng bù lại, tay vặn giúp lực tác động được phân bổ đều hơn, phù hợp với các van có kích thước lớn hoặc yêu cầu lực đóng mở cao.

Nhờ cấu tạo không cần nguồn điện hay khí nén, van bi inox tay vặn được sử dụng rộng rãi trong nhiều hệ thống đường ống dân dụng lẫn công nghiệp, đặc biệt ở những vị trí ưu tiên vận hành thủ công, đơn giản và dễ bảo trì.

Cấu tạo van bi tay vặn gồm những bộ phận nào?

Một van bi inox tay vặn tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Thân van: bộ phận bao bọc bên ngoài, chịu áp lực trực tiếp từ môi chất và kết nối với đường ống.

• Bi van: chi tiết trung tâm, có lỗ xuyên tâm để cho phép hoặc ngăn dòng chảy đi qua khi xoay.

• Tay vặn: bộ phận thao tác bên ngoài, giúp người dùng điều khiển chuyển động của trục và bi van.

• Trục van: liên kết giữa tay vặn và bi van, truyền lực xoay từ bên ngoài vào bên trong.

• Gioăng làm kín: đảm nhiệm vai trò ngăn rò rỉ tại các vị trí tiếp xúc giữa bi van, trục van và thân van.

• Đế van: nâng đỡ và định vị bi van bên trong thân, đồng thời góp phần vào khả năng làm kín.

• Nắp/đai ốc hoặc các chi tiết liên kết khác: tùy theo thiết kế (van 1 mảnh, 2 mảnh hay 3 mảnh) mà van có thêm các bộ phận lắp ráp riêng.

Trong đó, bi van, trục van và gioăng làm kín là ba chi tiết ảnh hưởng trực tiếp nhất đến khả năng đóng kín và độ bền của van theo thời gian sử dụng.

Nguyên lý hoạt động của van bi tay vặn

Khi người vận hành xoay tay vặn, chuyển động này được truyền qua trục van đến bi van bên trong thân van.

• Khi mở van: lỗ xuyên tâm của bi van được xoay đến vị trí cùng hướng với đường ống, cho phép dòng môi chất đi qua gần như không cản trở.

• Khi đóng van: bi van xoay một góc (thường khoảng 90°), phần đặc của bi sẽ chắn ngang dòng chảy, ngăn môi chất lưu thông.

Nhờ cơ chế này, van bi có khả năng đóng/mở khá nhanh so với nhiều loại van khác. Gioăng làm kín và đế van đóng vai trò quan trọng trong việc hạn chế rò rỉ tại vị trí tiếp xúc giữa bi van và thân van, đặc biệt khi van ở trạng thái đóng hoàn toàn.

Tuy có tốc độ đóng/mở nhanh, van bi thường được thiết kế tối ưu cho chức năng đóng/ngắt dòng chảy hơn là điều tiết liên tục – điều này sẽ được giải thích rõ hơn ở phần sau.

Van bi tay vặn có những loại nào?

Van bi inox tay vặn có thể được phân loại theo nhiều tiêu chí khác nhau:

Theo vật liệu

• Van bi đồng tay vặn – phù hợp với môi trường nước sạch, hệ thống dân dụng.

• Van bi inox tay vặn – khả năng chống ăn mòn tốt, thường dùng trong môi trường hóa chất nhẹ hoặc yêu cầu vệ sinh cao.

• Van bi thép tay vặn – chịu lực và áp suất tốt, phù hợp hệ thống công nghiệp.

• Van bi gang tay vặn – thường dùng cho đường ống lớn, áp suất trung bình.

Theo kiểu kết nối

• Van bi ren – lắp đặt đơn giản, phổ biến ở đường ống nhỏ.

• Van bi nối bích – phù hợp đường ống lớn, cần độ chắc chắn cao.

• Van bi hàn – tạo mối liên kết kín khít, thường dùng trong hệ thống áp suất cao.

• Van bi rắc co – thuận tiện cho việc tháo lắp, bảo trì.

Theo cấu tạo

• Van bi 1 mảnh – cấu tạo liền khối, giá thành thấp nhưng khó bảo trì.

• Van bi 2 mảnh – có thể tháo rời một phần để bảo dưỡng.

• Van bi 3 mảnh – dễ tháo lắp, thay thế gioăng và bi van mà không cần tháo toàn bộ van khỏi đường ống.

Theo môi trường sử dụng

• Van bi nước, van bi khí, van bi dầu, hoặc van bi dùng trong các môi chất công nghiệp đặc thù.

Mỗi loại van phù hợp với điều kiện vận hành khác nhau, vì vậy việc lựa chọn không chỉ dựa vào tên gọi mà cần xem xét đồng thời vật liệu, kiểu kết nối, cấu tạo và môi chất sử dụng.

Thông số kỹ thuật của van bi tay vặn cần quan tâm

Lưu ý quan trọng: không nên áp dụng một mức áp suất hay nhiệt độ cố định cho mọi loại van bi inox tay vặn, vì các thông số này phụ thuộc vào model cụ thể, vật liệu chế tạo và loại gioăng đi kèm. Trước khi lắp đặt, cần đối chiếu thông số kỹ thuật của từng sản phẩm với điều kiện thực tế của hệ thống.

Ưu nhược điểm của van bi inox tay vặn

Ưu điểm

• Cấu tạo tương đối đơn giản, dễ hiểu và dễ lắp đặt.

• Khả năng đóng/mở nhanh.

• Thao tác trực tiếp bằng tay, không cần nguồn điện hay khí nén.

• Ở nhiều thiết kế, có thể dễ dàng quan sát trạng thái đóng/mở.

• Đa dạng về kích thước và vật liệu, đáp ứng nhiều nhu cầu khác nhau.

• Phù hợp với nhiều loại hệ thống đường ống, từ dân dụng đến công nghiệp.

Nhược điểm

• Cần có người vận hành trực tiếp, không phù hợp với hệ thống tự động hóa.

• Không tối ưu khi cần điều tiết dòng chảy liên tục trong thời gian dài.

• Tay vặn cần có không gian thao tác nhất định xung quanh vị trí lắp đặt.

• Gioăng làm kín có thể bị ảnh hưởng nếu lựa chọn sai môi chất hoặc vượt ngưỡng nhiệt độ cho phép.

Van bi tay vặn khác gì van bi tay gạt?

Không có loại nào luôn tốt hơn loại kia một cách tuyệt đối. Việc lựa chọn giữa tay vặn và tay gạt phụ thuộc vào thiết kế van, không gian lắp đặt thực tế và yêu cầu vận hành của từng hệ thống cụ thể.

Tại sao van bi tay vặn đóng mở nhanh nhưng không nên dùng để điều tiết?

Bản chất của bi van là có lỗ xuyên tâm cố định. Khi xoay chỉ một góc nhỏ, tiết diện dòng chảy đi qua lỗ bi thay đổi rất nhanh và không đều. Dòng môi chất khi bị ép qua vùng tiết lưu hẹp có thể tạo ra tổn thất áp suất đáng kể, đồng thời gây mài mòn nhanh hơn lên bề mặt làm kín giữa bi van và gioăng.

Vì lý do này, van bi thường được ưu tiên sử dụng cho chức năng đóng/ngắt hoàn toàn dòng chảy, thay vì điều tiết lưu lượng ở các vị trí mở một phần trong thời gian dài. Nếu hệ thống của bạn cần điều chỉnh lưu lượng một cách chính xác và liên tục, nên cân nhắc các loại van chuyên dụng khác như van cầu hay van bướm điều tiết.

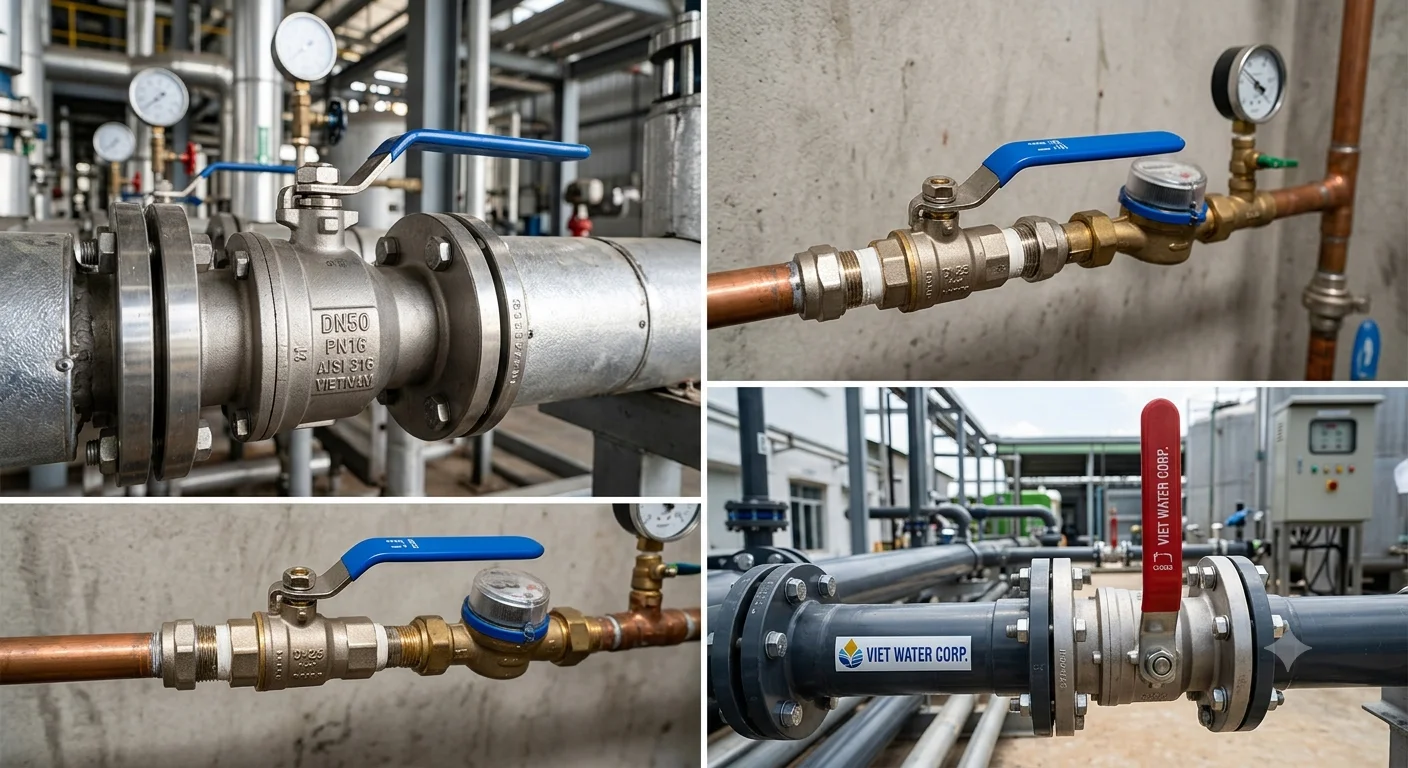

Van bi inox tay vặn được sử dụng ở đâu?

Hệ thống cấp thoát nước

• Đường ống nước dân dụng trong nhà ở, chung cư.

• Hệ thống cấp nước công nghiệp.

• Các đường ống phân phối và nhánh rẽ.

Hệ thống khí

• Đường khí nén trong nhà xưởng.

• Các đường ống khí cần đóng/ngắt bằng thao tác thủ công.

Hệ thống công nghiệp

• Đường ống dẫn dầu và một số môi chất phù hợp.

• Hệ thống xử lý chất lỏng.

• Đường ống kết nối thiết bị, máy móc sản xuất.

Điều cần nhấn mạnh là việc ứng dụng thực tế phải dựa trên vật liệu van, loại gioăng, áp suất, nhiệt độ và tính chất của môi chất – không chỉ dựa vào tên gọi chung chung “van bi”.

Khi nào nên sử dụng van bi inox tay vặn?

Van bi inox tay vặn phù hợp khi:

• Hệ thống cần đóng/ngắt đường ống bằng thao tác thủ công.

• Không có yêu cầu về tự động hóa vận hành.

• Ưu tiên thiết kế đơn giản, dễ bảo trì và thay thế.

• Vị trí lắp đặt có đủ không gian để thao tác tay vặn.

• Môi chất và điều kiện làm việc (áp suất, nhiệt độ) nằm trong giới hạn cho phép của van.

Một số sai lầm thường gặp khi chọn van:

• Chọn sai kích thước DN so với đường ống thực tế.

• Chỉ quan tâm đến kích thước ren mà bỏ qua thông số áp suất làm việc.

• Chọn vật liệu không tương thích với môi chất, dẫn đến ăn mòn nhanh.

• Không kiểm tra giới hạn nhiệt độ làm việc của van.

• Sử dụng van bi như một van điều tiết trong thời gian dài.

• Bỏ qua việc kiểm tra vật liệu gioăng làm kín.

Cách chọn van bi inox tay vặn phù hợp

Để chọn đúng van, có thể thực hiện theo checklist 7 bước sau:

1. Xác định môi chất: nước, khí, dầu hay hóa chất cụ thể.

2. Xác định kích thước đường ống/DN cần lắp đặt.

3. Xác định áp suất làm việc của hệ thống.

4. Xác định nhiệt độ làm việc tối đa và tối thiểu.

5. Chọn vật liệu thân và bi van phù hợp với môi chất và điều kiện vận hành.

6. Chọn kiểu kết nối: ren, bích, hàn hay rắc co, tùy theo thiết kế đường ống hiện có.

7. Kiểm tra kiểu tay vặn và không gian lắp đặt để đảm bảo thao tác thuận tiện.

Thực hiện đầy đủ các bước trên sẽ giúp giảm thiểu rủi ro chọn sai van, đồng thời đảm bảo van hoạt động ổn định và bền bỉ trong suốt quá trình sử dụng.

Lưu ý khi lắp đặt và sử dụng van bi inox tay vặn

• Kiểm tra van kỹ lưỡng trước khi lắp đặt.

• Làm sạch đường ống trước khi kết nối van.

• Lắp đúng chiều dòng chảy nếu model có yêu cầu cụ thể.

• Không dùng lực quá mạnh khi thao tác tay vặn.

• Không sử dụng tay vặn làm điểm tựa hoặc đòn bẩy cho các thao tác khác.

• Kiểm tra rò rỉ ngay sau khi hoàn tất lắp đặt.

• Không vận hành vượt quá áp suất và nhiệt độ cho phép của van.

• Kiểm tra tình trạng gioăng khi van có dấu hiệu rò rỉ.

• Với các hệ thống quan trọng, nên thực hiện kiểm tra và bảo trì định kỳ.

Câu hỏi thường gặp về van bi inox tay vặn

1. Van bi inoxtay vặn là gì?
Là loại van bi đóng/mở dòng chảy bằng cơ cấu tay vặn thủ công, trong đó bi van xoay để mở hoặc chặn dòng môi chất.

2. Van bi inox tay vặn dùng cho nước được không?
Có. Tuy nhiên cần chọn model có vật liệu thân, gioăng và thông số áp suất phù hợp với hệ thống nước cụ thể.

3. Van bi inox tay vặn có điều tiết lưu lượng được không?
Có thể thay đổi lưu lượng bằng cách mở van một phần, nhưng van bi thường được ưu tiên cho chức năng đóng/ngắt hơn là điều tiết liên tục trong thời gian dài.

4. Nên chọn van bi inox tay vặn inox hay đồng?
Điều này phụ thuộc vào môi chất, môi trường sử dụng, nhiệt độ, áp suất và yêu cầu chống ăn mòn. Không nên chọn chỉ dựa trên một tiêu chí duy nhất là vật liệu.

5. Làm sao chọn đúng kích thước van bi inox tay vặn?
Cần đối chiếu DN/kích thước kết nối của đường ống, đồng thời kiểm tra áp suất, nhiệt độ, môi chất và kiểu kết nối phù hợp trước khi quyết định.

Van bi inox tay vặn lựa chọn đơn giản cho nhu cầu đóng ngắt đường ống

Van bi inox tay vặn là thiết bị đóng/ngắt dòng chảy vận hành thủ công, với cấu tạo gồm thân van, bi van, tay vặn, trục van, gioăng làm kín và đế van. Ưu điểm nổi bật của loại van này nằm ở khả năng thao tác trực tiếp không cần nguồn điện, cấu tạo đơn giản và tốc độ đóng/mở nhanh.

Khi lựa chọn van bi inox tay vặn, yếu tố quan trọng nhất cần xác định là: DN + vật liệu + áp suất + nhiệt độ + môi chất + kiểu kết nối. Xác định đầy đủ các thông số này sẽ giúp bạn chọn đúng sản phẩm, đảm bảo hệ thống vận hành ổn định và bền bỉ theo thời gian.

Bạn đang cần chọn van bi inox tay vặn cho đường ống nước, khí, dầu hoặc hệ thống công nghiệp? Hãy cung cấp DN, môi chất, áp suất và nhiệt độ làm việc để được tư vấn model phù hợp.
