Van tay bướm: Giải pháp tối ưu cho hệ thống đường ống công nghiệp

Trong các hệ thống cấp thoát nước hay dây chuyền sản xuất quy mô lớn, việc lựa chọn thiết bị đóng ngắt luôn là bài toán đau đầu cho các kỹ sư. Bạn đang vận hành một hệ thống cần đóng mở dòng chảy nhanh chóng nhưng lại vướng phải bài toán chi phí với các loại van có kích thước lớn? Hay bạn đang phân vân không biết nên chọn van bướm hay van bi cho đường ống của mình?

Thực tế, việc chọn sai loại van không chỉ gây ra những khó khăn trong vận hành hàng ngày, mà còn dẫn đến rủi ro lớn như: không chịu nổi áp suất vận hành, van bị kẹt cứng khó đóng mở, hoặc nghiêm trọng hơn là rò rỉ lưu chất gây hư hỏng thiết bị và thất thoát tài sản. Với tư cách là một chuyên gia trong lĩnh vực thiết bị công nghiệp, bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý vận hành, cách phân loại và những tiêu chuẩn cần thiết để lựa chọn van bướm phù hợp nhất, đảm bảo hiệu suất tối đa cho hệ thống van nước công nghiệp của bạn.

Van tay bướm là gì?

Van tay bướm (Butterfly Valve) là một loại van công nghiệp chuyên dụng được thiết kế với đĩa van hình cánh bướm (hoặc hình tròn dẹt) xoay quanh một trục cố định nằm chính giữa thân van. Khi vận hành, đĩa van sẽ xoay một góc từ 0° đến 90° để thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng dòng chảy trong ống.

Điểm khác biệt lớn nhất của dòng van này so với van tay gạt thông thường chính là bộ phận điều khiển. Thay vì dùng tay gạt trực tiếp, van bướm loại này sử dụng hộp số vô lăng (tay quay). Hệ thống bánh răng bên trong hộp số giúp truyền lực, làm giảm đáng kể lực cần thiết để xoay trục, từ đó giúp việc vận hành các loại van có kích thước lớn trở nên nhẹ nhàng, chính xác và an toàn hơn rất nhiều.

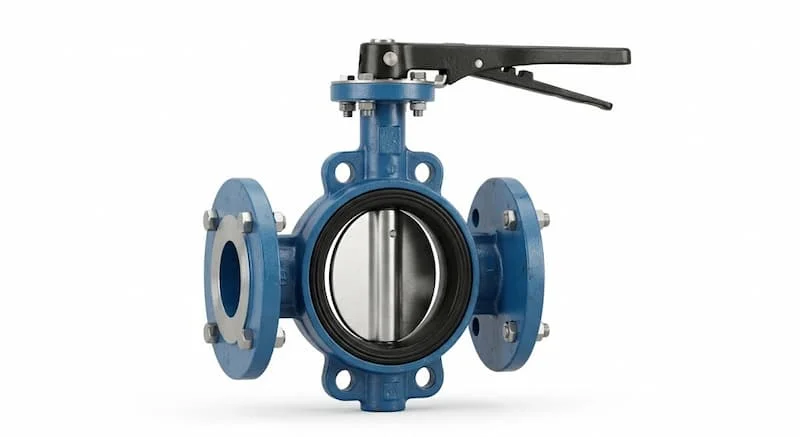

Cấu tạo của van tay bướm

Để đảm bảo khả năng làm việc bền bỉ trong môi trường công nghiệp, van bướm được cấu thành từ các chi tiết chính:

• Thân van: Thường làm từ gang, thép hoặc inox, đóng vai trò là khung bao quanh, chịu áp lực chính cho hệ thống.

• Đĩa van: Chi tiết chuyển động chính, làm từ vật liệu chịu lực, có nhiệm vụ ngăn chặn hoặc cho phép lưu chất đi qua.

• Trục van: Kết nối hộp số với đĩa van, truyền chuyển động quay từ vô lăng xuống đĩa.

• Gioăng làm kín: Đây là "trái tim" giúp van kín khít hoàn toàn. Vật liệu gioăng (EPDM, NBR, PTFE) quyết định khả năng chịu nhiệt và tương thích hóa chất của van.

• Hộp số tay quay (Vô lăng): Bộ phận hỗ trợ lực quan trọng, cho phép người vận hành đóng mở van một cách từ từ, tránh hiện tượng sốc áp trong đường ống.

Các loại van bướm phổ biến hiện nay

Dựa trên nhu cầu đa dạng của các ngành công nghiệp, thị trường hiện có nhiều phân loại van khác nhau:

• Theo vật liệu:

  • Thân gang/gang cầu: Phổ biến trong cấp thoát nước, giá thành rẻ, độ bền cơ học cao.

  • Inox 304/316: Chống ăn mòn tuyệt đối, dùng cho nhà máy hóa chất, thực phẩm.

  • Nhựa (uPVC/CPVC): Giải pháp tối ưu cho môi trường axit hoặc nước biển.

• Theo kiểu kết nối:

  • Wafer (Dạng kẹp): Thiết kế gọn, nhẹ, dễ lắp đặt giữa hai mặt bích.

  • Lug: Có lỗ bắt bu-lông cố định, phù hợp để tháo rời một đầu ống mà không cần dừng toàn bộ hệ thống.

  • Mặt bích: Kết nối chắc chắn nhất, dùng cho các đường ống áp suất rất cao.

• Theo môi chất: Van dành cho nước sạch, nước thải, hơi nóng (yêu cầu gioăng chịu nhiệt cao) hoặc dầu và khí nén.

Thông số kỹ thuật cần quan tâm

Khi đặt mua van bướm, bạn cần chú ý các thông số kỹ thuật cốt lõi:

• Kích thước (DN): Dao động rộng từ DN50 đến DN1200, tương ứng với đường kính ống từ 2 inch đến 48 inch.

• Áp suất (PN10, PN16, PN25): Xác định khả năng chịu tải của van. Chọn sai áp suất sẽ gây nứt vỡ thân van hoặc rách gioăng khi vận hành.

• Tiêu chuẩn mặt bích: JIS (Nhật), DIN (Đức), ANSI (Mỹ). Nếu không đồng bộ với mặt bích trên đường ống, bạn sẽ không thể lắp đặt được.

• Vật liệu gioăng: Quyết định trực tiếp đến tuổi thọ. Ví dụ: Dùng EPDM cho nước lạnh nhưng phải dùng PTFE (Teflon) cho hơi nóng hoặc hóa chất mạnh.

Van bướm khác gì với van bi và van cổng?

Dưới đây là bảng so sánh giúp bạn đưa ra lựa chọn thông minh:

• Chọn van bướm: Khi cần lắp đặt trên đường ống lớn, yêu cầu chi phí tiết kiệm và cần khả năng điều tiết lưu lượng.

• Chọn van bi: Khi cần đóng mở cực nhanh và kín khít tuyệt đối cho hệ thống khí nén hoặc gas.

• Chọn van cổng: Khi cần dòng chảy thẳng hoàn toàn, không cản trở lưu lượng.

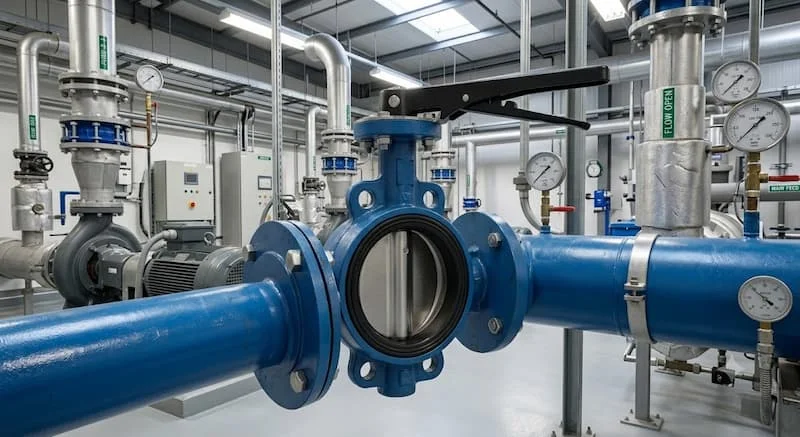

Vì sao van bướm được sử dụng phổ biến trong công nghiệp?

Không phải ngẫu nhiên mà van bướm trở thành "người hùng" trong các công trình van nước công nghiệp.

Thứ nhất, thiết kế của nó vô cùng gọn nhẹ, không chiếm nhiều không gian lắp đặt, giúp tối ưu hóa diện tích phòng máy. Thứ hai, nhờ có hộp số vô lăng, người vận hành có thể điều khiển chính xác lưu lượng mà không lo vấn đề sốc áp – điều mà các loại van tay gạt khó làm được. Thứ ba, chi phí đầu tư cho một chiếc van bướm cỡ lớn (DN300 trở lên) thấp hơn rất nhiều so với van bi cùng kích thước, giúp nhà đầu tư tiết kiệm ngân sách đáng kể mà vẫn đảm bảo hiệu năng vận hành bền bỉ.

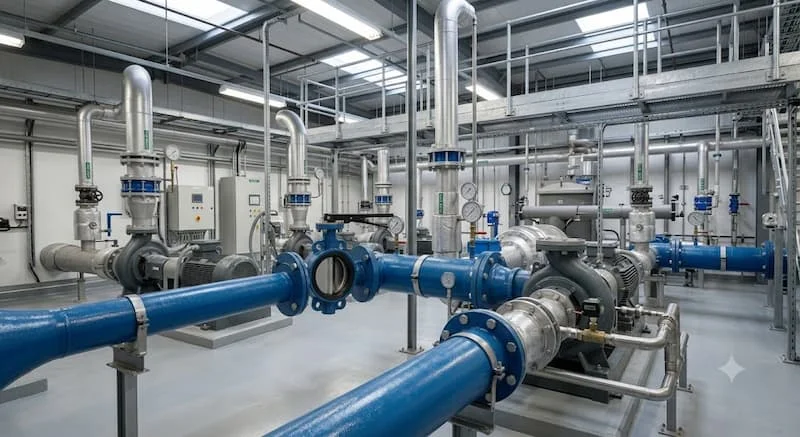

Ứng dụng thực tế

Với sự đa dạng về vật liệu, thiết bị này hiện diện ở hầu hết các lĩnh vực:

• Cấp thoát nước: Hệ thống dẫn nước sạch thành phố và xử lý nước thải công nghiệp.

• Công trình PCCC: Đảm bảo lưu lượng lớn cho hệ thống chữa cháy khẩn cấp.

• Nhà máy sản xuất: Hệ thống HVAC trong tòa nhà, nhà máy thực phẩm, giấy, xi măng và các quy trình hóa chất.

• Năng lượng & Dầu khí: Kiểm soát dòng chảy trong các trạm trung chuyển và phân phối năng lượng.

Những sai lầm thường gặp khi chọn van bướm

Đừng để những lỗi cơ bản làm hỏng hệ thống của bạn. Sai lầm phổ biến nhất là "chọn vật liệu theo cảm tính". Ví dụ, dùng gioăng EPDM cho hệ thống dẫn dầu sẽ khiến gioăng bị trương nở, làm kẹt van chỉ sau vài tuần. Một lỗi khác là không kiểm tra tiêu chuẩn mặt bích, dẫn đến việc không thể kết nối hoặc phải gia công lại gây tốn kém thời gian và chi phí. Hãy luôn kiểm tra thông số áp suất làm việc thực tế của hệ thống để chọn loại van có PN phù hợp, tránh tình trạng rò rỉ dưới áp lực cao.

Checklist chọn và lắp đặt van bướm

Checklist lựa chọn:

• Xác định chính xác môi chất (nước, dầu, hay hóa chất).

• Kiểm tra nhiệt độ và áp suất vận hành tối đa.

• Chọn vật liệu thân và gioăng phù hợp với hóa chất.

• Đảm bảo tiêu chuẩn mặt bích (JIS/DIN/ANSI).

• Kiểm tra thương hiệu và chứng chỉ xuất xứ (CO/CQ).

Hướng dẫn lắp đặt đúng cách:

1. Làm sạch: Vệ sinh mặt bích ống trước khi lắp.

2. Định vị: Đặt van vào giữa hai mặt bích, đảm bảo đĩa van ở vị trí hơi mở để không làm hỏng gioăng.

3. Siết bu-lông: Siết đối xứng để lực ép lên bề mặt gioăng là đều nhất.

4. Vận hành thử: Quay vô lăng để kiểm tra độ trơn tru trước khi áp tải thực tế.

Câu hỏi thường gặp về van bướm

Van tay bướm khác van tay gạt như thế nào?

Van tay gạt đóng mở nhanh theo góc 90°, còn van bướm dùng hộp số tay quay giúp đóng mở chậm, giảm va đập thủy lực và vận hành nhẹ nhàng với van cỡ lớn.

Khi nào nên dùng van bướm thay vì van bi?

Khi đường ống có kích thước lớn (trên DN100) và cần kiểm soát dòng chảy thay vì chỉ đóng mở tức thời.

Van bướm có dùng để điều tiết lưu lượng được không?

Có, van bướm rất tốt trong việc điều tiết lưu lượng nhờ khả năng giữ vị trí đĩa van chính xác qua hộp số.

Bao lâu nên bảo dưỡng van bướm?

Nên kiểm tra định kỳ mỗi 6 tháng để bôi trơn hộp số và kiểm tra độ kín của gioăng.

Tổng kết

Van bướm thực sự là một giải pháp kinh tế và hiệu quả cho các hệ thống đường ống hiện đại. Sự linh hoạt trong chất liệu và kiểu kết nối giúp nó đáp ứng hầu hết các nhu cầu trong công nghiệp. Tuy nhiên, chìa khóa để hệ thống hoạt động ổn định nằm ở việc bạn lựa chọn đúng thông số kỹ thuật và lắp đặt đúng quy trình.
