High Temp Ball Valve: Cấu Tạo, Thông Số Và Cách Chọn Van Bi Chịu Nhiệt

Trong các hệ thống hơi nóng, dầu tải nhiệt hoặc lò hơi công nghiệp, sự ổn định của thiết bị là yếu tố sống còn. Nhiều kỹ sư thường gặp phải tình trạng các loại van bi thông thường nhanh chóng bị rò rỉ, kẹt cứng tay gạt hoặc hỏng gioăng làm kín chỉ sau một thời gian ngắn vận hành ở nhiệt độ cao. Đây không chỉ là sự cố kỹ thuật đơn thuần mà còn là nguy cơ tiềm ẩn gây gián đoạn sản xuất và mất an toàn lao động. Chính vì vậy, việc hiểu rõ và áp dụng high temp ball valve – van bi chuyên dụng cho môi trường nhiệt độ cao – là giải pháp kỹ thuật tối ưu giúp doanh nghiệp tối ưu hóa chi phí vận hành và đảm bảo hệ thống cấp thoát lưu chất hoạt động bền bỉ.

High Temp Ball Valve là gì? Hiểu đúng về van bi chịu nhiệt

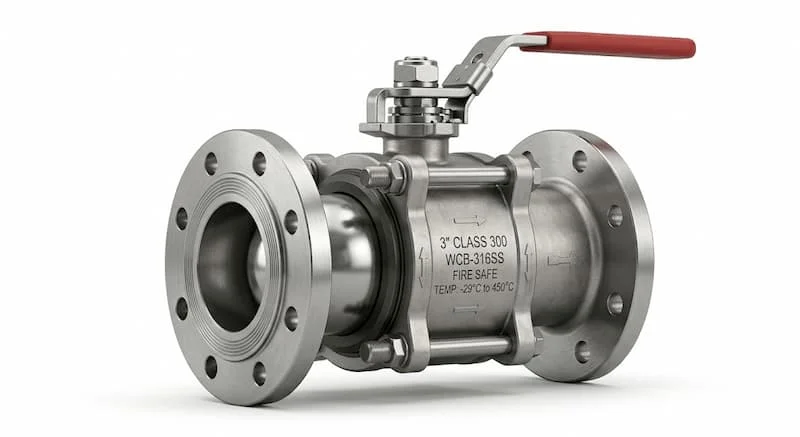

High temp ball valve (van bi chịu nhiệt) là thiết bị đóng ngắt được thiết kế đặc biệt để duy trì khả năng làm việc ổn định trong môi trường có mức nhiệt độ vượt ngưỡng thông thường, dao động từ 180°C đến hơn 450°C. Khác với van bi tiêu chuẩn sử dụng gioăng nhựa kỹ thuật, dòng van này được chế tạo từ các vật liệu chịu nhiệt đặc thù, cho phép chịu được áp suất cao và nhiệt độ khắc nghiệt mà không bị biến dạng hay mất độ kín.

Nguyên lý hoạt động cơ bản

Cơ chế vận hành của van dựa trên một viên bi có lỗ xuyên tâm. Khi tay gạt hoặc bộ điều khiển quay một góc 90 độ, lỗ bi sẽ được căn chỉnh song song với dòng chảy (trạng thái mở) hoặc vuông góc với dòng chảy (trạng thái đóng). Điểm khác biệt mấu chốt của van bi chịu nhiệt nằm ở bộ phận làm kín (seat) và gioăng (gasket). Ở nhiệt độ cao, các vật liệu thông thường như PTFE sẽ bị nóng chảy hoặc biến dạng, dẫn đến rò rỉ lưu chất. Vì vậy, van bi chịu nhiệt sử dụng cấu trúc seat kim loại hoặc graphite để duy trì áp lực ép chặt giữa bi và thân van, đảm bảo độ kín tuyệt đối ngay cả khi giãn nở nhiệt xảy ra.

Tại sao van bi chịu nhiệt lại khác biệt với van bi thường?

Để hiểu vì sao doanh nghiệp cần chuyển đổi sang dòng van chuyên dụng, hãy nhìn vào sự khác biệt giữa tiêu chuẩn vận hành:

Nếu hệ thống của bạn vận hành vượt quá ngưỡng 180°C, các thành phần gioăng nhựa sẽ bị "lão hóa nhiệt" nhanh chóng. Việc không sử dụng van bi chịu nhiệt đúng chuẩn không chỉ dẫn đến tình trạng rò rỉ tại trục van mà còn làm hỏng bề mặt bi, buộc bạn phải thay thế toàn bộ thiết bị chỉ sau vài tháng, gây tốn kém chi phí thay thế và dừng máy đột xuất.

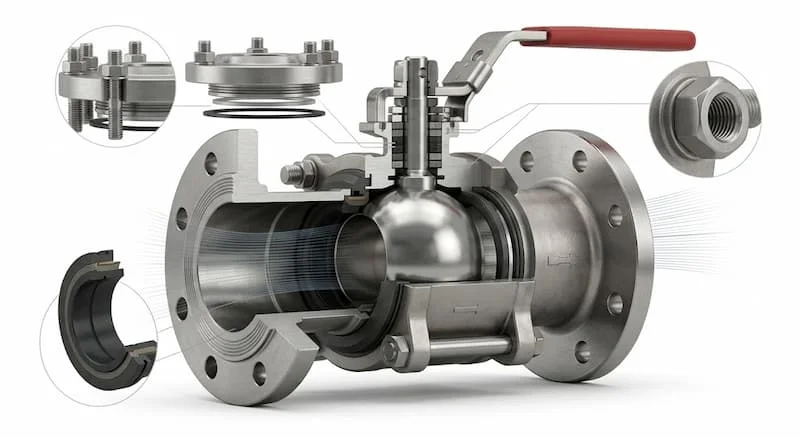

Phân tích chuyên sâu về cấu tạo và vật liệu

Phân loại dựa trên vật liệu thân van

Việc lựa chọn vật liệu thân van quyết định khả năng chịu bền trong môi trường vận hành:

• Inox 304: Khả năng chịu nhiệt cơ bản và chống ăn mòn trong môi trường công nghiệp tiêu chuẩn.

• SS316 ball valve: Đây là lựa chọn cao cấp hơn với hàm lượng Molypden, giúp tăng cường khả năng chịu nhiệt và đặc biệt kháng ăn mòn trong các môi trường hóa chất nóng, hơi nước muối hoặc dầu nóng có tạp chất.

• Thép Carbon (WCB): Phổ biến trong các hệ thống hơi nóng công suất lớn nhờ khả năng chịu nhiệt cao, giá thành hợp lý hơn các dòng hợp kim cao cấp.

Công nghệ làm kín (Seat) – "Trái tim" của van chịu nhiệt

Đây là bộ phận quyết định tuổi thọ của van. Đối với môi trường nhiệt độ cực cao, các loại seat kim loại (Metal seated ball valve) được mài rà chính xác với bi van, tạo ra độ kín khít cơ học thay vì dựa vào độ đàn hồi của nhựa. Trong khi đó, Graphite seat cung cấp khả năng chịu nhiệt tuyệt vời và độ bền cao cho các ứng dụng dầu tải nhiệt, giúp ngăn chặn triệt để hiện tượng rò rỉ tại cửa van.

Ứng dụng thực tế và sai lầm thường gặp

Khi nào cần dùng van bi chịu nhiệt?

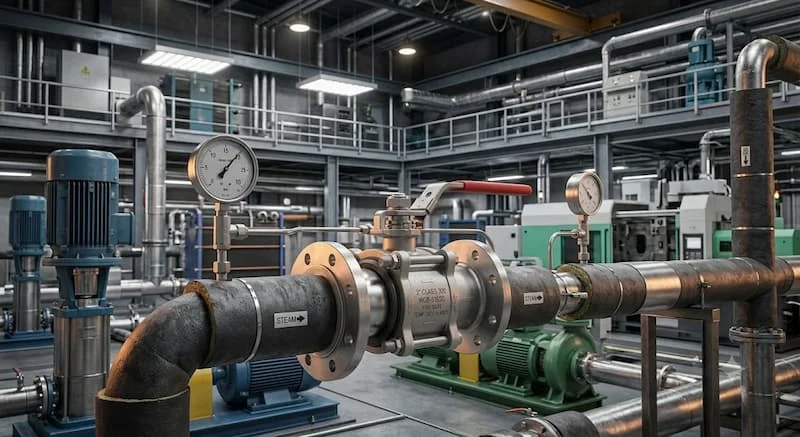

Thiết bị này là bắt buộc trong các nhà máy nhiệt điện, hệ thống lò hơi (boiler), đường ống cung cấp dầu tải nhiệt (thermal oil) cho máy ép nhựa, máy dệt hoặc trong các quy trình sấy công nghiệp. Ở những nơi mà nhiệt độ lưu chất duy trì liên tục ở mức cao, dòng van này đảm bảo an toàn tuyệt đối cho người vận hành và bảo vệ đường ống khỏi các sự cố tràn lưu chất nóng.

Các sai lầm phổ biến khi lựa chọn

Sai lầm lớn nhất là chọn van chỉ dựa vào kích thước đường ống mà bỏ qua thông số nhiệt độ thực tế. Việc lắp đặt một chiếc van bi inox tiêu chuẩn vào đường ống hơi nóng cao áp thường dẫn đến việc gioăng PTFE bên trong bị "bóp nát" dưới tác động của nhiệt và áp suất. Ngoài ra, việc bỏ qua hiện tượng giãn nở nhiệt của đường ống khiến thân van phải chịu lực kéo – nén bất thường, dẫn đến nứt thân hoặc hỏng ren kết nối nếu lắp đặt không đúng cách.

Checklist 7 bước chọn van bi chịu nhiệt đúng chuẩn

1. Xác định nhiệt độ tối đa: Cần phân biệt giữa nhiệt độ vận hành bình thường và nhiệt độ đỉnh (peak temperature).

2. Áp suất làm việc: Đảm bảo áp suất danh định của van (Class 150–600) đáp ứng điều kiện hệ thống.

3. Kiểm tra tính chất lưu chất: Hơi nóng khô, hơi nóng ẩm hay dầu tải nhiệt sẽ đòi hỏi vật liệu seat khác nhau.

4. Lựa chọn vật liệu thân: Ưu tiên SS316 ball valve nếu có yếu tố ăn mòn.

5. Chọn kiểu làm kín: Cân nhắc giữa PEEK cho nhiệt độ trung bình cao và Graphite/Metal cho nhiệt độ cực cao.

6. Kiểu kết nối: Bích (flanged) là lựa chọn an toàn cho hệ thống nhiệt độ cao để tránh biến dạng ren.

7. Cơ cấu vận hành: Chọn bộ điều khiển (khí nén/điện) có lớp cách nhiệt nếu môi trường bên ngoài cũng nóng.

FAQ – Câu hỏi thường gặp

1. High temp ball valve chịu được bao nhiêu độ?

Tùy thuộc vào thiết kế, các dòng van này có thể chịu từ 180°C đến hơn 450°C. Đối với ứng dụng trên 400°C, các chuyên gia thường khuyến nghị sử dụng loại metal seat.

2. Tại sao không nên dùng van bi thông thường cho hơi nóng?

Gioăng PTFE trong van thường sẽ biến dạng dưới nhiệt độ cao của hơi nóng, gây rò rỉ nghiêm trọng và nguy hiểm cho hệ thống.

3. Làm thế nào để phân biệt SS316 ball valve chịu nhiệt với van thường?

Bạn cần kiểm tra tài liệu kỹ thuật (datasheet) của nhà sản xuất, đặc biệt là bảng thông số "Pressure-Temperature Rating".

4. Dầu tải nhiệt có làm hỏng van bi không?

Dầu tải nhiệt có tính thấm thấu cao, nên việc sử dụng seat chuyên dụng bằng Graphite là cách tốt nhất để đảm bảo van không bị rò rỉ.

5. Bao lâu nên kiểm tra van một lần?

Đối với hệ thống nhiệt độ cao, kiểm tra định kỳ 6–12 tháng/lần là cần thiết để đảm bảo bu-lông, đai ốc không bị lỏng do giãn nở nhiệt.

Kết luận

Việc trang bị van bi chịu nhiệt không chỉ là giải pháp khắc phục rò rỉ mà còn là khoản đầu tư thông minh cho sự an toàn và hiệu suất dài hạn của nhà máy. Bằng việc hiểu rõ vật liệu thân van, công nghệ làm kín và thông số kỹ thuật, bạn có thể kiểm soát hoàn toàn hệ thống nhiệt độ cao, giảm thiểu chi phí bảo trì và rủi ro dừng máy.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về high temp ball valve!
