Union Ball Valve: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Cần Bảo Trì Định Kỳ

Trong quá trình vận hành các hệ thống đường ống công nghiệp, việc bảo trì là "bài toán" không thể tránh khỏi. Tuy nhiên, nếu bạn đang sử dụng các loại van bi ren thông thường, mỗi khi cần thay thế hay vệ sinh van, quy trình này trở nên cực kỳ phức tạp: bạn buộc phải tháo rời cả một đoạn đường ống dài, gây tốn kém thời gian và chi phí. Union Ball Valve (van bi rắc co) ra đời chính là lời giải hoàn hảo cho khó khăn này, mang lại khả năng tháo lắp nhanh chóng và duy trì sự ổn định cho hệ thống.

Bài viết này sẽ đi sâu vào phân tích cấu tạo, nguyên lý hoạt động và các tiêu chuẩn kỹ thuật để bạn lựa chọn loại Van bi rắc co phù hợp nhất cho dự án của mình.

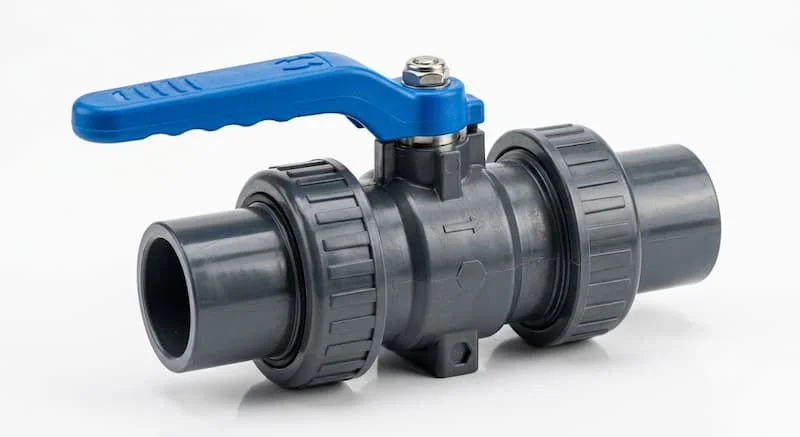

Union Ball Valve là gì?

Union Ball Valve là dòng van bi được tích hợp thêm các đầu nối dạng rắc co (union) ở một hoặc cả hai phía của thân van. Thiết kế đặc biệt này cho phép người vận hành dễ dàng tháo rời van ra khỏi hệ thống đường ống mà không cần phải cắt hay tháo dỡ toàn bộ các đoạn ống nối liền kề.

Sự khác biệt cốt lõi nằm ở khả năng "cô lập" van. Trong khi van bi thông thường cần có thêm rắc co rời gắn kèm bên ngoài (gây tốn kém diện tích và tăng điểm rò rỉ), thì Van bi rắc co tích hợp trực tiếp cơ chế này vào thân van. Điều này không chỉ giúp việc bảo trì trở nên đơn giản hơn mà còn tối ưu hóa không gian lắp đặt, đặc biệt quan trọng trong các hệ thống xử lý hóa chất hoặc nước sạch yêu cầu độ chính xác cao.

Cấu tạo và nguyên lý hoạt động của Van bi rắc co

Cấu tạo chi tiết

Một chiếc Van bi rắc co chất lượng thường bao gồm các bộ phận chính:

• Thân van (Body): Chứa bi van và các thành phần bên trong.

• Bi van (Ball): Bộ phận trung tâm hình cầu có lỗ xuyên tâm, xoay để kiểm soát dòng chảy.

• Gioăng làm kín (Seat & Seal): Thường bằng EPDM, FKM hoặc PTFE, đảm bảo hệ thống không bị rò rỉ.

• Trục van (Stem) & Tay gạt: Điều khiển góc xoay của bi van.

• Đầu nối Union & Đai siết (Union Nut): Đây là bộ phận "đắt giá" nhất, cho phép cố định van vào đường ống bằng ren vặn tay, giúp tháo lắp nhanh chóng.

Nguyên lý hoạt động

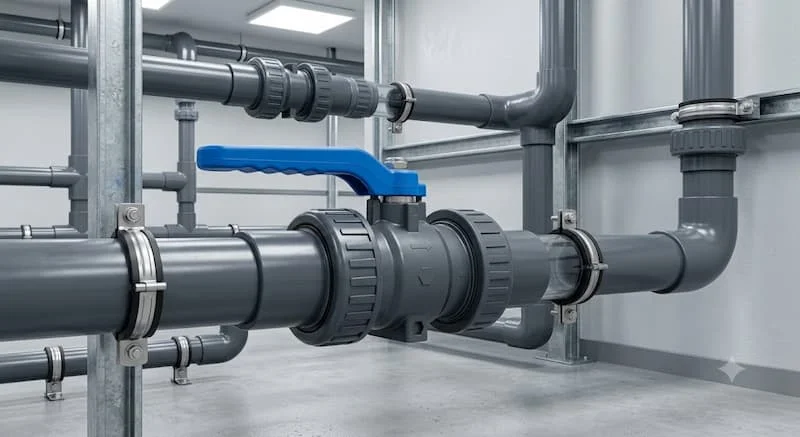

Nguyên lý của loại van này dựa trên chuyển động xoay 90 độ. Khi tay gạt song song với đường ống, bi van mở cho dòng chảy đi qua. Khi xoay 90 độ, bi van đóng chặn hoàn toàn dòng chảy. Điểm khác biệt là khi cần bảo trì, bạn chỉ cần vặn lỏng đai siết Union, van sẽ tách rời khỏi hai đầu kết nối của đường ống. Nhờ thiết kế này, việc ball valve maintenance (bảo trì van bi) không còn là nỗi ám ảnh đối với đội ngũ kỹ thuật.

Các loại Van bi rắc co phổ biến

Phân loại theo cấu tạo đầu Union

• Single Union: Chỉ có 1 đầu rắc co, thường dùng ở các vị trí không cần tháo rời thường xuyên.

• Double Union: Có 2 đầu rắc co, cho phép tháo van dễ dàng trong khi cả hai đầu ống vẫn được giữ nguyên vị trí.

• True Union: Đây là loại phổ biến nhất, cho phép tháo van mà không cần di chuyển bất kỳ đoạn ống nào. Đây là lựa chọn hàng đầu trong các dây chuyền sản xuất cần vệ sinh định kỳ.

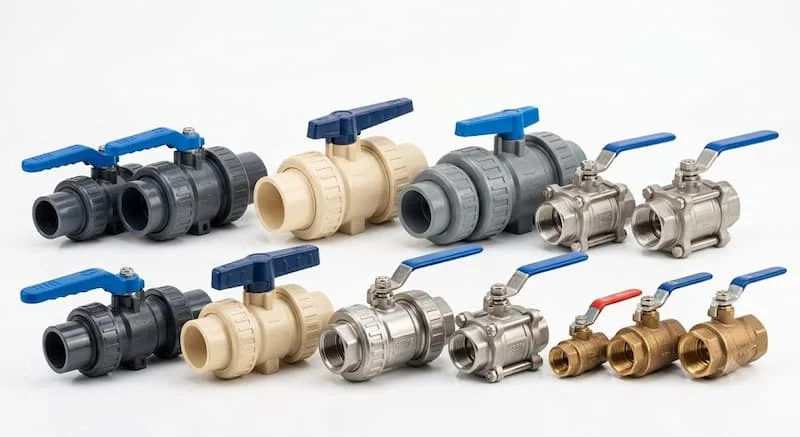

Phân loại theo vật liệu và môi trường

Việc lựa chọn vật liệu ảnh hưởng trực tiếp đến tuổi thọ:

• Nhựa (PVC, CPVC, UPVC, PP): Ưu tiên cho hệ thống xử lý nước, hồ bơi, hóa chất loãng nhờ khả năng chống ăn mòn cực tốt và giá thành hợp lý.

• Kim loại (Stainless Steel, Brass): Dành cho các hệ thống chịu áp suất cao, nhiệt độ lớn hoặc môi trường khắc nghiệt như hơi nóng, khí nén công nghiệp.

Union Ball Valve khác gì Ball Valve thông thường?

Lời khuyên: Nếu hệ thống của bạn yêu cầu vệ sinh hoặc kiểm tra van định kỳ (dưới 6 tháng/lần), hãy đầu tư Van bi rắc co ngay từ đầu. Khoản chênh lệch chi phí ban đầu sẽ được bù đắp nhanh chóng bởi khả năng cắt giảm thời gian chết (downtime) của hệ thống.

Vì sao Van bi rắc co giúp giảm chi phí bảo trì?

Lợi ích lớn nhất của dòng van này là khả năng giảm thiểu rủi ro cho toàn hệ thống. Khi bảo trì van bi thường, việc dùng cờ lê tác động mạnh lên đường ống có thể gây nứt vỡ hoặc rò rỉ tại các mối nối khác. Với Van bi rắc co, bạn chỉ cần thao tác nhẹ nhàng trên đai siết. Điều này giúp giảm thiểu rủi ro rò rỉ sau khi bảo trì, đồng thời tiết kiệm hàng giờ làm việc của nhân viên kỹ thuật – một yếu tố quan trọng trong quản lý vận hành công nghiệp.

Ứng dụng thực tế và sai lầm thường gặp

Van bi rắc co là "trợ thủ" đắc lực trong:

• Ngành xử lý nước: Hệ thống lọc, khử trùng bằng Clo.

• Công nghiệp hóa chất: Nơi van dễ bị ăn mòn và cần thay thế seal thường xuyên.

• Hệ thống HVAC: Điều tiết dòng chảy nước lạnh/nóng.

Sai lầm phổ biến:

1. Chọn sai vật liệu gioăng (Seal): Ví dụ dùng gioăng EPDM cho hệ thống dầu sẽ khiến gioăng nhanh bị lão hóa.

2. Siết quá chặt đai Union: Điều này có thể làm nứt đai nhựa hoặc làm biến dạng gioăng làm kín.

3. Không kiểm tra áp suất định mức: Sử dụng van nhựa cho hệ thống áp suất cao của máy nén khí là lỗi nghiêm trọng gây nguy hiểm.

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn:

1. Lưu chất: Kiểm tra tính ăn mòn của hóa chất.

2. Nhiệt độ & Áp suất: Phải nằm trong giới hạn cho phép của nhà sản xuất.

3. Kích cỡ (DN): Phải tương thích với đường kính ống.

4. Chuẩn kết nối: Đảm bảo khớp với hệ thống hiện hữu (Ren, Hàn, Mặt bích).

Lắp đặt & Bảo trì:

• Lắp đặt: Luôn làm sạch đầu ống trước khi gắn van. Siết đai Union bằng tay trước, sau đó dùng dụng cụ siết thêm một lực vừa đủ để tránh nứt ren.

• Bảo trì: Định kỳ 6 tháng kiểm tra xem có dấu hiệu rò rỉ tại khớp nối không. Bôi trơn các bộ phận chuyển động (nếu là van kim loại) để tay gạt luôn nhẹ nhàng.

FAQ: Câu hỏi thường gặp

Union Ball Valve khác Ball Valve thường ở điểm nào?

Sự khác biệt nằm ở các đầu nối rắc co tích hợp, cho phép tháo van ra khỏi hệ thống mà không cần cắt ống.

Van bi rắc co có chịu được hóa chất không?

Có, nếu bạn chọn đúng vật liệu (như PVC/CPVC cho nước và axit loãng, hoặc Inox cho hóa chất mạnh).

Bao lâu nên bảo trì một lần?

Tùy vào môi trường, thông thường là 6-12 tháng/lần để kiểm tra gioăng và độ kín.

Có nên dùng Van bi rắc co cho hệ thống công nghiệp không?

Chắc chắn có, đặc biệt là các vị trí cần cô lập dòng chảy để bảo trì thiết bị hoặc máy bơm.

Kết luận

Van bi rắc co không chỉ là một thiết bị điều tiết lưu chất, mà là một khoản đầu tư thông minh để tối ưu hóa hiệu suất hệ thống. Với khả năng bảo trì nhanh chóng, giảm thiểu downtime và bảo vệ toàn bộ cấu trúc đường ống, đây là lựa chọn hàng đầu cho các nhà quản lý kỹ thuật chuyên nghiệp.
