Van răng trong 21: Giải pháp tối ưu cho hệ thống đường ống kết nối ren

Van răng trong 21 – Kích thước phổ biến trong hệ thống đường ống

Trong bất kỳ hệ thống cấp thoát nước hay dẫn chất lỏng nào, từ quy mô dân dụng đến các phân xưởng công nghiệp nhẹ, hệ thống đường ống luôn được ví như huyết mạch. Để vận hành huyết mạch này một cách trơn tru, việc kiểm soát dòng chảy là yếu tố tiên quyết. Đó là lý do các loại van công nghiệp ra đời. Tuy nhiên, một thực tế đáng lo ngại là nhiều kỹ sư hoặc chủ đầu tư thường chỉ tập trung vào thương hiệu hay chất liệu van mà bỏ qua tầm quan trọng của việc lựa chọn đúng kích thước kết nối.

Khi chọn sai kích thước hoặc kiểu ren, hệ thống của bạn sẽ ngay lập tức đối mặt với hàng loạt rủi ro nghiêm trọng. Phổ biến nhất là tình trạng rò rỉ lưu chất tại vị trí ren do không đồng nhất về bước ren hoặc dung sai, gây lãng phí tài nguyên và làm giảm áp lực toàn hệ thống. Tệ hơn, việc cố mài dũa hoặc ép ren để kết nối các bộ phận không tương thích sẽ làm biến dạng đầu ống, dẫn đến giảm hiệu quả vận hành và nguy cơ nứt vỡ dưới áp lực cao.

Để giải quyết triệt để bài toán này đối với các đường ống cỡ nhỏ, van răng trong 21 (hay còn gọi là van DN15) chính là giải pháp tiêu chuẩn và được ứng dụng rộng rãi nhất hiện nay. Với thiết kế ren nội sập phom chuẩn xác, dòng van này đảm bảo độ kín khít tuyệt đối và khả năng vận hành ổn định cho hệ thống của bạn.

Van răng trong 21 là gì?

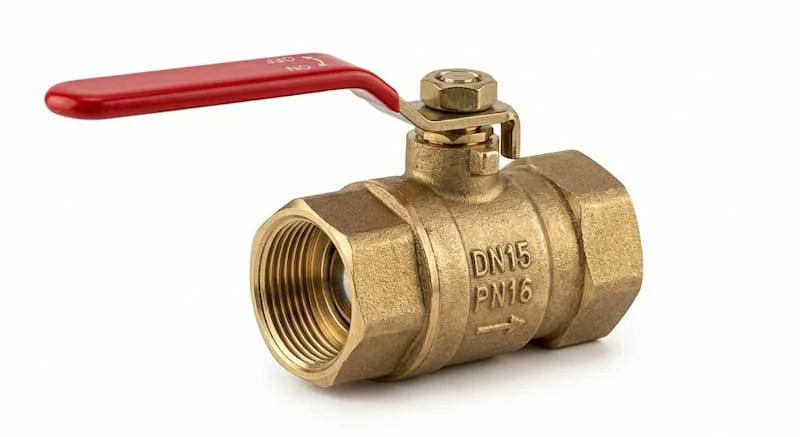

Để hiểu một cách chính xác, van răng trong 21 là dòng van công nghiệp cỡ nhỏ mà cả hai đầu cổng vào/cổng ra của thân van đều được gia công tiện ren bên trong (ren cái). Kích thước ren này được thiết kế để kết nối trực tiếp với các đường ống hoặc phụ kiện có đường kính ngoài định danh là 21mm.

Trong ngành kỹ thuật đường ống, tùy thuộc vào hệ tiêu chuẩn của từng quốc gia hoặc từng hãng sản xuất, dòng van này sẽ có các cách gọi tên quy đổi tương đương như sau:

• According to Metric system: Thường gọi là van DN15 (Đường kính trong định danh bằng 15mm).

• According to Inch system (Bắc Mỹ): Quy đổi thành van 1/2 inch.

• Tên gọi thương mại phổ biến: Van ren trong phi 21, van ren 21, hoặc threaded valve DN15.

Đặc điểm kỹ thuật nổi bật nhất của dòng van này là tính tinh gọn. Nhờ kết nối ren trong ở cả hai đầu, thiết bị cho phép kỹ thuật viên lắp đặt và tháo rời cực kỳ nhanh chóng chỉ với các dụng cụ cầm tay cơ bản như mỏ lết. Toàn bộ quá trình đấu nối hoàn toàn không cần đến các kỹ thuật phức tạp như hàn nhiệt, hàn áp lực hay sử dụng hệ thống mặt bích cồng kềnh. Chính sự tiện lợi này làm cho van trở thành lựa chọn số một cho các hệ thống đường ống có quy mô từ nhỏ đến trung bình, nơi không gian lắp đặt thường bị hạn chế.

Nguyên lý hoạt động của van răng trong 21

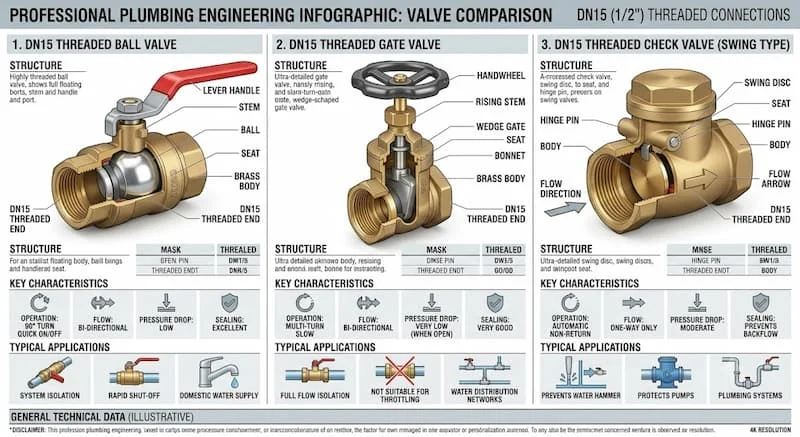

Dù có chung kích thước kết nối là phi 21, tuy nhiên cơ chế kiểm soát dòng chảy của từng loại van lại có sự khác biệt rõ rệt tùy thuộc vào cấu tạo cơ học bên trong:

Van bi ren trong 21

Dòng van này vận hành dựa trên một viên bi có tâm được khoét rỗng (lỗ xuyên tâm) đặt bên trong thân van. Khi người vận hành xoay tay gạt một góc 90° (vuông góc với đường ống), viên bi sẽ xoay theo. Nếu lỗ rỗng trùng với chiều đường ống, van mở hoàn toàn; nếu lỗ rỗng nằm vuông góc, van sẽ chặn đứng dòng chảy. Cơ chế này giúp van đóng mở cực nhanh và có độ kín khít rất cao.

Van cổng ren trong 21

Còn gọi là van chặn, dòng van này hoạt động bằng cách nâng lên hoặc hạ xuống một đĩa van (cánh van) theo phương thẳng đứng, vuông góc với hướng dòng chảy thông qua trục ren quay. Khi mở hoàn toàn, đĩa van rút hết ra khỏi lòng ống, giúp lưu chất đi qua mà không bị cản trở áp suất.

Van một chiều ren trong 21

Đây là dòng van vận hành tự động dựa trên áp lực của chính dòng lưu chất. Van chỉ cho phép chất lỏng hoặc khí đi theo một hướng duy nhất. Khi có dòng chảy ngược xuất hiện, áp lực ngược sẽ tự động ép chặt đĩa van hoặc lá lật vào gioăng cao su, ngăn chặn hiện tượng dội ngược dòng, bảo vệ an toàn cho máy bơm và các thiết bị đo phía trước.

Van cầu ren trong 21

Khác với van cổng, van cầu điều tiết lưu lượng bằng cách thay đổi khoảng cách giữa đĩa van (hình nón hoặc hình cung) và mặt đế tựa (vòng đệm). Khi vặn tay quay, đĩa van di chuyển tịnh tiến lên xuống để thu hẹp hoặc mở rộng khoảng không gian lưu chất đi qua, mang lại khả năng điều tiết lưu lượng cực kỳ chính xác.

Các loại van răng trong 21 phổ biến hiện nay

Khi phân tích chuyên sâu vào thị trường thiết bị vật tư ngành nước, van răng trong 21 được chia thành 4 phân nhánh chính để tối ưu hóa cho từng bài toán vận hành cụ thể:

• Van bi ren trong 21: Đây là dòng van quốc dân nhờ ưu điểm đóng mở nhanh, độ kín khít gần như tuyệt đối chống rò rỉ tốt và giá thành cực kỳ hợp lý. Chúng được ứng dụng nhiều nhất trong hệ thống cấp nước sạch hộ gia đình, đường ống khí nén áp lực thấp của xưởng cơ khí.

• Van cổng ren trong 21: Điểm mạnh lớn nhất là tổn thất áp suất khi đi qua van gần như bằng không (0). Do đó, chúng phù hợp tuyệt đối cho các vị trí yêu cầu van luôn ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn, ít khi dùng để điều tiết dòng chảy vì dễ gây xói mòn cánh van.

• Van một chiều ren trong 21: Đóng vai trò như "người bảo vệ thầm lặng", ưu điểm lớn nhất là ngăn chặn hiện tượng búa nước và chống dòng chảy ngược. Thiết bị này bắt buộc phải lắp đặt ngay sau đầu ra của máy bơm nước để tránh việc nước dội ngược làm hỏng cánh bơm khi dừng máy đột ngột.

• Van cầu ren trong 21: Là giải pháp chuyên dụng cho các hệ thống cần tinh chỉnh lưu lượng dòng chảy (như hệ thống lò hơi cỡ nhỏ, hệ thống cấp hóa chất). Ưu điểm là độ chính xác cao và chịu được nhiệt độ tốt, dù cấu tạo của nó sẽ gây sụt giảm áp suất dòng chảy nhiều hơn các loại van khác.

Thông số kỹ thuật van răng trong 21

Để đảm bảo van hoạt động an toàn và bền bỉ, việc đọc hiểu các thông số kỹ thuật in trên thân van là điều bắt buộc đối với kỹ sư hệ thống. Dưới đây là bảng tra cứu thông số tiêu chuẩn:

Ý nghĩa thực tế của các thông số kỹ thuật:

• DN15 là gì? Đây là viết tắt của Diamètre Nominal (Đường kính định danh) theo tiêu chuẩn châu Âu. Nó không phải là đường kính thực tế của lòng ống hay vỏ ống, mà là thông số quy ước để các nhà sản xuất chế tạo van và ống khớp với nhau.

• Phi 21 tương đương bao nhiêu inch? Kích thước phi 21 (đường kính ngoài thực tế của ống nhựa hoặc ống kim loại tại Việt Nam là ~21.3 mm) sẽ tương đương chính xác với cỡ ren 1/2 inch của hệ quốc tế.

• PN16 có ý nghĩa như thế nào? PN (Pressure Nominal) là áp suất vận hành tối đa mà van có thể chịu đựng liên tục trong điều kiện nhiệt độ tiêu chuẩn. PN16 nghĩa là van chịu được áp suất tối đa lên tới 16 bar (khoảng 16 kg/cm^2).

So sánh van răng trong 21 và van mặt bích

Trong thiết kế hệ thống, việc lựa chọn giữa kết nối ren và kết nối mặt bích quyết định trực tiếp đến chi phí và tính ổn định của toàn dự án. Dưới đây là bảng so sánh trực quan:

Kết luận hướng dẫn:

• Nên chọn van ren trong khi: Hệ thống của bạn là hệ thống phụ trợ, kích thước đường ống nhỏ (DN50), áp suất làm việc vừa phải và ngân sách đầu tư có giới hạn.

• Nên chọn van mặt bích khi: Đường ống chịu áp lực cao, dòng lưu chất có độ rung lắc mạnh, hoặc hệ thống nằm ở các vị trí trục chính bắt buộc phải cách ly để bảo trì định kỳ mà không được làm rò rỉ chất lỏng.

Tại sao van răng trong 21 được sử dụng phổ biến?

Không phải ngẫu nhiên mà kích thước phi 21 dòng ren trong lại xuất hiện ở gần như mọi công trình. Sự phổ biến này đến từ 4 lợi ích cốt lõi sau:

1. Tối ưu hóa chi phí đầu tư ban đầu: So với các phương thức kết nối cơ khí khác, van ren có chi phí sản xuất thấp hơn, giúp chủ đầu tư tiết kiệm một khoản ngân sách lớn khi triển khai trên diện rộng.

2. Lắp đặt và thay thế cực kỳ dễ dàng: Bạn không cần phải là một thợ hàn bậc cao hay kỹ sư lành nghề mới có thể lắp đặt loại van này. Khi van xảy ra sự cố hỏng hóc sau nhiều năm sử dụng, việc mua một chiếc van mới về và tự thay thế chỉ diễn ra trong vòng chưa đầy 10 phút, giảm thiểu tối đa thời gian dừng hệ thống.

3. Khả năng thích ứng môi trường linh hoạt: Với sự đa dạng về vật liệu từ nhựa PPR (chịu nhiệt, dùng cho nước sinh hoạt), đồng (chống ăn mòn tốt trong môi trường nước sạch) đến inox 304/316 (chống chịu axit, hóa chất), van có thể cân mọi môi trường lưu chất.

4. Sự đồng bộ hóa trên thị trường: Vì là kích thước tiêu chuẩn, bạn có thể dễ dàng tìm mua van răng trong 21 tại bất kỳ cửa hàng điện nước hay nhà phân phối vật tư công nghiệp nào trên toàn quốc mà không sợ rơi vào tình trạng khan hiếm hàng.

Van răng trong 21 được sử dụng ở đâu?

Nhờ những ưu điểm vượt trội kể trên, dòng van này xuất hiện dày đặc trong cả đời sống lẫn sản xuất:

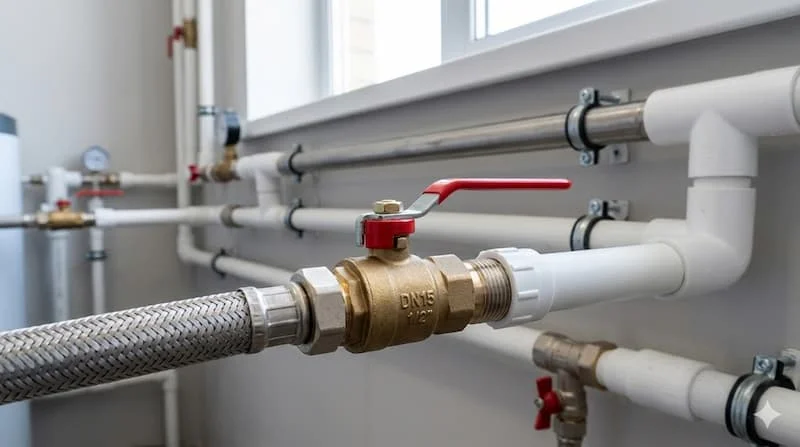

• Hệ thống cấp nước dân dụng: Lắp đặt tại các vị trí đầu nguồn nước vào của hộ gia đình, chung cư cao tầng, biệt thự; làm van khóa chặn trước đồng hồ nước hoặc các thiết bị vệ sinh như máy giặt, bình nóng lạnh.

• Hệ thống khí nén công nghiệp: Sử dụng trong các xưởng cơ khí, nhà máy may mặc nhỏ để đóng mở đường dẫn khí nén cấp cho các công cụ cầm tay hoặc xy-lanh khí nén cỡ nhỏ.

• Hệ thống tưới tiêu nông nghiệp: Nằm trong mạng lưới đường ống của các nhà kính công nghệ cao, hệ thống tưới nhỏ giọt cho cây ăn quả, nơi dòng lưu chất cần phân phối đều đến từng nhánh ống phi 21.

• Hệ thống xử lý nước và thiết bị công nghiệp nhẹ: Ứng dụng trong các dây chuyền lọc nước tinh khiết RO, hệ thống tuần hoàn nước làm mát của máy móc tự động hóa, nơi không gian lắp đặt bên trong vỏ máy cực kỳ gắt gao.

Những sai lầm thường gặp khi lựa chọn van răng trong 21

Việc chủ quan khi mua vật tư có thể dẫn đến những thiệt hại không đáng có về cả tiền bạc lẫn thời gian. Hãy lưu ý 5 sai lầm kinh điển sau:

• Sai lầm 1: Nhầm lẫn giữa kích thước DN15 và DN20. Nhiều người thường nghĩ ống phi 21 thì phải đi với van DN21 hoặc nhầm sang DN20. Hãy nhớ: Ống phi 21 luôn đi kèm với van định danh van DN15 (hoặc 1/2inch). Việc mua nhầm sang DN20 sẽ khiến bạn không thể vặn vừa ren.

• Sai lầm 2: Không kiểm tra kỹ tiêu chuẩn bước ren. Hiện nay có 2 tiêu chuẩn ren phổ biến là ren NPT (tiêu chuẩn Mỹ - ren côn) và ren BSPT/BSPP (tiêu chuẩn Anh - ren thẳng). Nếu bạn vặn một chiếc van ren NPT vào đầu ống ren BSP, hệ thống sẽ bị kẹt giữa chừng hoặc lỏng lẻo gây rò rỉ nghiêm trọng dù cùng kích thước 21.

• Sai lầm 3: Chọn sai vật liệu chế tạo. Sử dụng van nhựa cho hệ thống hơi nóng hoặc dùng van đồng thông thường cho môi trường hóa chất ăn mòn là nguyên nhân hàng đầu khiến van bị biến dạng, rách gioăng chỉ sau vài ngày vận hành.

• Sai lầm 4: Không tính toán áp suất làm việc thực tế. Lắp đặt một chiếc van chỉ chịu được áp tối đa PN10 vào hệ thống bơm cao áp có áp lực lên đến 15 bar sẽ gây ra hiện tượng nứt vỡ thân van, cực kỳ nguy hiểm cho người vận hành.

• Sai lầm 5: Sử dụng sai chức năng thiết kế. Sử dụng van bi hoặc van cổng để cố tình siết nhỏ dòng chảy nhằm điều tiết lưu lượng sẽ khiến cánh van nhanh chóng bị mài mòn, mất đi độ kín khít ban đầu khi cần đóng chặt.

Checklist lựa chọn van răng trong 21 phù hợp

Để loại bỏ hoàn toàn các sai lầm trên, hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau trước khi quyết định xuống tiền mua vật tư:

• Bước 1: Xác định chính xác môi chất sử dụng: Lưu chất đi qua van là nước sạch, nước thải, hóa chất, khí nén hay hơi nóng?

• Bước 2: Xác định áp suất và nhiệt độ tối đa của hệ thống: Đảm bảo thông số áp suất của hệ thống thấp hơn ít nhất 20% so với giới hạn PN in trên thân van để có hệ số an toàn.

• Bước 3: Lựa chọn loại van theo đúng công năng: Cần đóng mở nhanh chọn van bi; cần tổn thất áp thấp chọn van cổng; cần tinh chỉnh dòng chảy chọn van cầu; cần chống chảy ngược chọn van một chiều.

• Bước 4: Kiểm tra kỹ tiêu chuẩn bước ren: Xác định hệ thống ống hiện tại đang dùng ren thẳng hay ren côn để chọn van đồng bộ.

• Bước 5: Lựa chọn vật liệu phù hợp tối ưu: Chọn nhựa cho tối ưu chi phí với nước lạnh; chọn đồng cho hệ nước sinh hoạt dân dụng; chọn inox cho các môi trường công nghiệp khắc nghiệt.

• Bước 6: Lựa chọn thương hiệu uy tín: Ưu tiên chọn mua sản phẩm từ các nhà sản xuất có đầy đủ chứng chỉ CO/CQ rõ ràng thay vì các dòng van trôi nổi không rõ nguồn gốc trên thị trường.

Hướng dẫn lắp đặt van ren trong 21 chuẩn kỹ thuật

Một chiếc van tốt nếu lắp đặt sai cách vẫn sẽ gây ra hiện tượng rò rỉ. Hãy tuân thủ quy trình lắp đặt 3 giai đoạn dưới đây:

Trước khi lắp đặt

• Kiểm tra kỹ phần ren trong của van và ren ngoài của ống xem có bị móp méo, dập ren do quá trình vận chuyển hay không.

• Sử dụng khăn sạch hoặc chổi cọ nhỏ để làm sạch hoàn toàn bụi bẩn, mạt sắt, cát sỏi bám bên trong lòng ống và các bước ren.

Trong quá trình lắp đặt

• Quấn băng tan (cao su non) theo chiều thuận của ren (cùng chiều kim đồng hồ khi nhìn vào đầu ống) từ 5–8 vòng để tạo độ kín. Đối với hệ thống công nghiệp, có thể kết hợp thêm keo khóa ren chuyên dụng.

• Tiến hành vặn van vào ống bằng tay trước để định hình bước ren thẳng góc, tránh bị chéo ren. Sau đó, dùng mỏ lết siết chặt với một lực vừa đủ. Lưu ý quan trọng: Không siết quá mạnh tay đối với van đồng hoặc van nhựa vì có thể làm nứt vỡ cổ ren.

Sau khi lắp đặt

• Mở từ từ van chặn đầu nguồn để lưu chất đi vào hệ thống nhằm kiểm tra độ kín tại các điểm đấu nối ren.

• Chạy thử nghiệm hệ thống ở áp suất vận hành tối đa trong vòng 15–30 phút để chắc chắn không xuất hiện bất kỳ giọt nước hay khí nào rò rỉ ra ngoài.

Câu hỏi thường gặp (FAQ)

Van răng trong 21 tương đương DN bao nhiêu?

Trên thị trường, van răng trong 21 tương đương chính xác với kích thước định danh là van DN15 theo tiêu chuẩn châu Âu hoặc kích thước 1/2 inch theo tiêu chuẩn hệ đo lường Mỹ.

Van ren trong 21 dùng cho hệ thống nước nóng được không?

Hoàn toàn được, nhưng bạn bắt buộc phải lựa chọn van có vật liệu thân bằng đồng hoặc inox (như SUS304) kết hợp với gioăng làm kín chịu nhiệt Teflon (PTFE), giúp van hoạt động bền bỉ ở nhiệt độ lên tới 120°C - 180°C. Tuyệt đối không dùng van nhựa PVC thông thường cho nước nóng.

Nên chọn mua van đồng hay van inox cho hệ thống?

Nếu dùng cho hệ thống cấp nước sạch sinh hoạt thông thường, van đồng là sự lựa chọn tối ưu vì chi phí hợp lý và độ bền cao. Tuy nhiên, nếu hệ thống của bạn dẫn hóa chất, nước thải có tính axit/kiềm, hoặc yêu cầu nghiêm ngặt về vệ sinh an toàn thực phẩm, van inox là lựa chọn bắt buộc.

Tuổi thọ của van ren trong là bao lâu và bao lâu nên kiểm tra?

Tuổi thọ của van phụ thuộc lớn vào tần suất đóng mở và môi chất. Thông thường, bạn nên tiến hành kiểm tra định kỳ hệ thống van từ 6–12 tháng một lần để kịp thời phát hiện các hiện tượng lão hóa gioăng cao su hoặc bám cặn bề mặt, đảm bảo van luôn vận hành trơn tru.

Tổng kết

Van răng trong 21 chính là mảnh ghép không thể thiếu giúp hoàn thiện và bảo vệ an toàn cho hệ thống đường ống quy mô nhỏ của bạn. Đầu tư đúng loại van, đúng thông số kỹ thuật ngay từ đầu không chỉ giúp bạn tối ưu hóa hiệu suất vận hành mà còn ngăn chặn triệt để các rủi ro rò rỉ gây lãng phí chi phí sửa chữa sau này.
