Van hai chiều: Giải pháp kiểm soát dòng chảy tối ưu cho mọi hệ thống đường ống

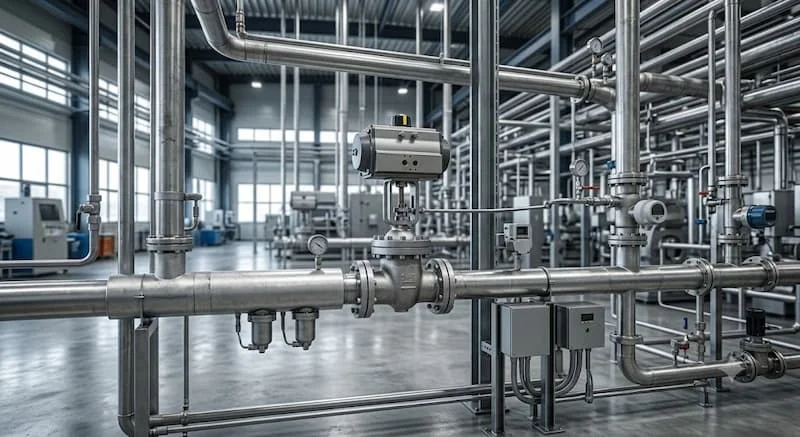

Van hai chiều và vai trò quan trọng trong hệ thống đường ống

Hãy tưởng tượng bạn đang vận hành một hệ thống cấp nước tòa nhà và cần cô lập một khu vực bị rò rỉ để sửa chữa mà không làm gián đoạn bồn nước của các tầng khác. Hoặc trong một nhà máy, hệ thống hơi nóng áp lực cao yêu cầu kiểm soát lưu lượng chính xác tuyệt đối để mẻ sản phẩm đạt chuẩn chất lượng. Thậm chí, trên các dây chuyền sản xuất tự động hóa, việc đóng mở dòng hóa chất đòi hỏi phải được kích hoạt tức thời theo tín hiệu cảm biến. Tất cả các tình huống thực tế này đều có một điểm chung: chúng cần đến sự hiện diện của van 2 chiều.

Tuy nhiên, trong quá trình thiết kế và thi công vật tư, không ít kỹ sư và chủ đầu tư gặp phải những sai lầm tai hại. Phổ biến nhất là việc hiểu nhầm công năng giữa van hai chiều và van một chiều, dẫn đến việc lắp đặt sai vị trí khiến lưu chất trào ngược làm hỏng hóc máy bơm. Việc chọn sai loại van hay mơ hồ không biết khi nào nên dùng van 2 chiều không chỉ gây sụt giảm áp suất nghiêm trọng mà còn làm tiêu tốn hàng chục triệu đồng chi phí thay thế.

Được xem là thiết bị cơ bản nhưng cốt lõi, van hai chiều xuất hiện trong hầu hết các hệ thống công nghiệp và dân dụng hiện nay. Việc thấu hiểu tường tận cấu tạo và nguyên lý hoạt động của dòng van này là chìa khóa vàng giúp bạn tối ưu hóa hiệu quả vận hành, đồng thời tiết kiệm tối đa chi phí đầu tư ban đầu.

Van hai chiều là gì?

Để định nghĩa một cách ngắn gọn theo tiêu chuẩn kỹ thuật ngành nước: Van hai chiều là loại van công nghiệp được thiết kế với một cửa vào (Inlet) và một cửa ra (Outlet) duy nhất. Chức năng cốt lõi của thiết bị này là cho phép hoặc ngăn chặn dòng lưu chất đi qua thân van bằng cơ chế đóng hoàn toàn hoặc mở hoàn toàn. Ngoài ra, tùy thuộc vào từng dòng thiết kế cấu tạo đặc thù, một số loại van 2 chiều còn có khả năng điều tiết lưu lượng một cách linh hoạt.

Đặc điểm nhận biết trực quan nhất của dòng van này là kết cấu chỉ có đúng 2 cổng kết nối đối xứng hoặc vuông góc. Khi ở trạng thái mở, dòng lưu chất sẽ di chuyển xuyên suốt qua thân van theo một đường trục thẳng duy nhất. Nhờ vào cấu tạo cơ học tối giản này, van có khả năng tương thích cực cao với nhiều biên dạng đường ống, giúp quá trình lắp đặt, định vị không gian và bảo trì định kỳ trở nên dễ dàng hơn rất nhiều so với các dòng van đa ngã phức tạp.

Trong thực tế kỹ thuật, thuật ngữ này là tên gọi chung cho một nhóm sản phẩm rất đa dạng. Tùy vào kết cấu của bộ phận đóng mở, chúng ta có các ví dụ điển hình như: van bi hai chiều, van cầu hai chiều, van điện từ hai chiều, van bướm hai chiều, hay van cổng hai chiều.

Nguyên lý hoạt động của van 2  chiều

Về cơ bản, nguyên lý vận hành của dòng van này xoay quanh sự dịch chuyển của bộ phận chặn (đĩa van, bi van hoặc màng van) để thay đổi diện tích mặt cắt của dòng chảy:

• Trạng thái đóng: Bộ phận chặn được đẩy vào vị trí lòng van, ép chặt vào gioăng làm kín để cô lập hoàn toàn cửa vào và cửa ra, chặn đứng dòng lưu chất.

• Trạng thái mở: Bộ phận chặn di chuyển hoàn toàn ra khỏi phạm vi lòng van, giải phóng không gian để lưu chất lưu thông tự do với lưu lượng tối đa.

• Trạng thái điều tiết: Bộ phận chặn nằm ở vị trí lơ lửng giữa khoảng mở, giúp thu hẹp hoặc mở rộng khoảng trống dòng chảy theo ý muốn của người vận hành.

Để kích hoạt cơ chế dịch chuyển này, người ta áp dụng nhiều phương thức vận hành khác nhau:

Vận hành bằng tay (Thủ công)

Đây là phương thức truyền thống, sử dụng lực cơ học của con người tác động lên tay gạt hoặc tay quay (vô lăng). Cách thức này phù hợp với các hệ thống đường ống cỡ nhỏ đến trung bình, tần suất đóng mở thấp và không yêu cầu tốc độ phản hồi tức thời.

Vận hành tự động (Hóa tự động)

Đối với các hệ thống hiện đại, van được tích hợp thêm bộ điều khiển (Actuator) sử dụng năng lượng Điện (AC/DC), Khí nén hoặc Thủy lực. Phương thức này cho phép van đóng mở cực nhanh, chính xác và có thể kết nối đồng bộ với tủ điều khiển PLC trung tâm.

Khi van mở hoàn toàn, dòng chảy đi qua sẽ có sự sụt giảm áp suất nhất định tùy thuộc vào biên dạng lòng van. Các loại van như van cổng hay van bi hầu như không gây tổn thất áp suất, trong khi van cầu sẽ tạo ra độ sụt áp lớn do dòng chảy phải chuyển hướng liên tục bên trong thân van.

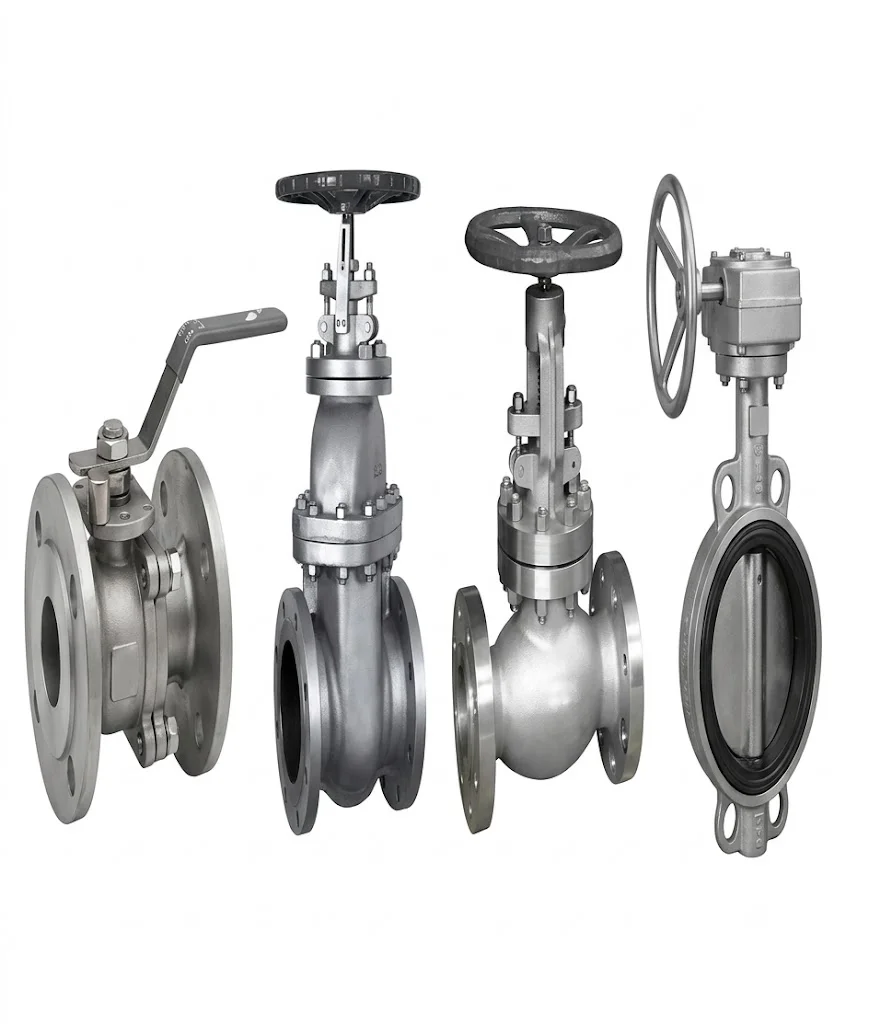

Phân loại van 2 chiều phổ biến hiện nay

Mỗi loại van 2 chiều sở hữu những ưu nhược điểm kiến trúc riêng biệt để tối ưu cho từng ứng dụng cụ thể:

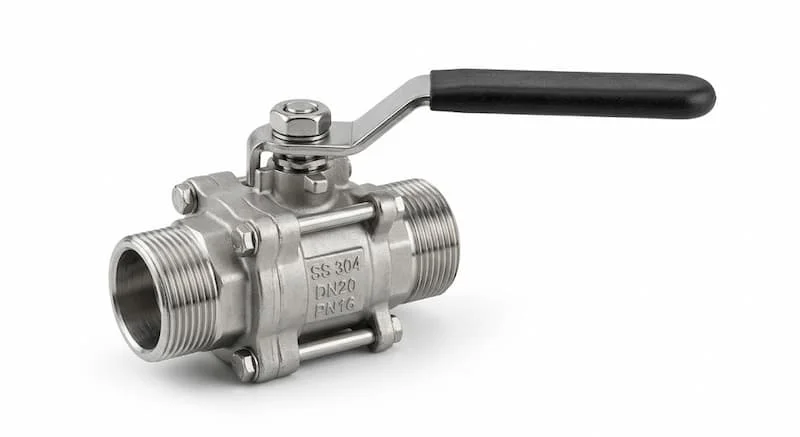

Van bi hai chiều

• Cấu tạo & Ưu điểm: Sử dụng một viên bi đục lỗ xuyên tâm. Ưu điểm lớn nhất là tốc độ đóng mở cực nhanh (chỉ cần gạt 90 độ), độ kín khít tuyệt đối và độ bền cơ học rất cao.

• Nhược điểm & Ứng dụng: Không thích hợp cho việc điều tiết lưu lượng vì dòng chảy áp lực cao dễ làm mòn viên bi. Thường ứng dụng trong đường ống nước sạch, khí nén, hóa chất.

Van cầu hai chiều

• Đặc điểm: Thiết kế lòng van hình chữ ngã hoặc hình yên ngựa. Điểm mạnh vượt trội của van cầu là khả năng điều tiết lưu lượng cực kỳ mịn và chính xác, kèm theo khả năng chịu nhiệt độ và áp suất rất cao (chuyên dụng cho hệ thống hơi nóng, lò hơi).

Van cổng hai chiều

• Đặc điểm: Còn gọi là van chặn, vận hành bằng cách nâng/hạ đĩa van như một cánh cổng. Dòng van này chuyên dùng cho nhiệm vụ đóng mở hoàn toàn. Ưu điểm là khi mở hết cỡ, tổn thất áp suất và năng lượng dòng chảy gần như bằng không.

Van bướm hai chiều

• Đặc điểm: Sử dụng một đĩa van hình tròn xoay cánh bướm bên trong lòng ống. Van bướm hai chiều là giải pháp có trọng lượng siêu nhẹ, kết cấu mỏng gọn và mang lại hiệu quả kinh tế rất cao đối với các đường ống có kích thước lớn từ DN50 trở lên.

Van điện từ hai chiều

• Đặc điểm: Sử dụng lực từ trường từ cuộn coil điện để hút hoặc đẩy màng van. Dòng van này là lựa chọn tối ưu cho các hệ thống tự động hóa nhờ khả năng đóng mở tức thì (tính bằng miligiây) và thiết kế vô cùng nhỏ gọn.

Cấu tạo chi tiết của van 2 chiều

Một chiếc van 2 chiều hoàn chỉnh được cấu thành từ 5 bộ phận cơ học phối hợp chặt chẽ với nhau:

• Thân van (Body): Là lớp vỏ chịu lực chính, bảo vệ các chi tiết bên trong và kết nối trực tiếp với đường ống. Tùy môi trường, thân van được đúc từ Gang (kinh tế, chịu lực tốt), Đồng (chống gỉ, dùng cho nước sạch), Inox (chống ăn mòn hóa chất) hoặc Thép (chịu nhiệt độ áp cao).

• Bộ phận đóng mở (Gate/Ball/Disc): Chi tiết trực tiếp tiếp xúc và chặn dòng lưu chất. Có thể là bi van (van bi), đĩa van (van cầu, van bướm) hoặc lá van (van cổng).

• Trục van (Stem): Thanh kim loại truyền động nối liền giữa bộ phận điều khiển bên ngoài và bộ phận đóng mở bên trong van.

• Gioăng làm kín (Seat/Gasket): Bộ phận cực kỳ quan trọng ngăn chặn lưu chất rò rỉ ra ngoài hoặc rò rỉ qua cửa van khi đóng. Vật liệu phổ biến gồm PTFE (Teflon - chịu hóa chất), EPDM (chịu nước, đàn hồi tốt), NBR (chống dầu) hoặc Viton (chịu nhiệt cao).

• Bộ điều khiển (Operator): Nơi tiếp nhận lệnh vận hành, bao gồm tay gạt, tay quay (thủ công) hoặc đầu điều khiển điện, đầu điều khiển khí nén (tự động).

Các thông số kỹ thuật cần quan tâm

Khi lựa chọn mua van 2 chiều, bạn cần phải làm việc dựa trên các số liệu kỹ thuật chính xác tuyệt đối để tránh lãng phí vật tư:

Kích thước danh nghĩa (Nominal Diameter)

Được ký hiệu là DN, đây là đường kính trong định danh của van. Các kích thước tiêu chuẩn thông dụng bao gồm: DN15, DN20, DN25, DN32, DN40 (phù hợp cho dân dụng và đường ống nhánh) và DN50, DN65, DN80, DN100 (phù hợp cho các đường trục chính tòa nhà, nhà máy).

Áp suất làm việc (Pressure Nominal)

Ký hiệu là PN, thể hiện áp suất tối đa van có thể chịu đựng khi vận hành liên tục. Các cấp áp suất phổ biến là PN10, PN16 (tiêu chuẩn hệ thống nước), PN25, PN40 (dành cho hệ thống thủy lực áp lực cao hoặc hơi nóng).

Nhiệt độ làm việc

Vật liệu thân van và gioăng phải tương thích với nhiệt độ lưu chất: nước lạnh (dưới 60°C), nước nóng (đưới 110°C), hơi nóng/steam (lên đến 200°C) hoặc dầu tải nhiệt (trên 300°C).

Kiểu kết nối

• Kết nối Ren: Dành cho kích thước nhỏ (≤ dn50), dễ lắp đặt.

• Kết nối Mặt bích: Dành cho kích thước lớn, chịu độ rung lắc tốt.

• Kết nối Hàn/Clamp: Dành cho hệ thống yêu cầu độ kín tuyệt đối hoặc tiêu chuẩn vi sinh ngành dược.

So sánh van 2 chiều với các loại van khác

Để làm rõ giá trị vận hành, hãy cùng đặt van 2 chiều lên bàn cân so sánh với các dòng van công nghiệp phổ biến khác:

Van 2 chiều và van một chiều

Van 2 chiều và van ba ngã

Tại sao các hệ thống phổ thông luôn ưu tiên van hai chiều?

Bởi vì cấu tạo của van 2 chiều cực kỳ tối giản, dẫn đến việc giá thành sản xuất và chi phí mua mới luôn thấp hơn nhiều so với van ba ngã hay các dòng van phức tạp. Đồng thời, linh kiện thay thế luôn sẵn có trên thị trường, độ bền cơ học cao và công tác bảo trì, thay thế gioăng định kỳ có thể thực hiện nhanh chóng mà không yêu cầu trình độ kỹ thuật quá chuyên sâu.

Van 2 chiều được sử dụng ở đâu?

Sở hữu tính đa năng tuyệt vời, dòng van này có mặt trong mọi ngóc ngách của các công trình cơ điện:

• Hệ thống cấp thoát nước: Từ các van khóa nhánh tại phòng vệ sinh hộ gia đình, chung cư cho đến hệ thống bơm tăng áp, xử lý nước thải tại các khu công nghiệp lớn.

• Hệ thống HVAC (Thông gió & Điều hòa không khí): Lắp đặt trên các đường ống nước lạnh của hệ thống điều hòa trung tâm, hệ thống Chiller nhằm đóng ngắt dòng nước làm mát cho các tháp giải nhiệt.

• Hệ thống khí nén: Phân phối và đóng ngắt dòng khí nén áp lực cao trong các nhà máy lắp ráp ô tô, linh kiện điện tử, đảm bảo cung cấp áp lực ổn định cho các cánh tay robot tự động.

• Hệ thống hơi nóng (Steam): Lắp tại đầu ra của các nồi hơi, lò hơi công nghiệp trong các nhà máy dệt nhuộm, giặt là, chế biến thức ăn gia súc.

• Ngành thực phẩm và dược phẩm: Sử dụng các dòng van 2 chiều bằng inox vi sinh đánh bóng chất lượng cao, đáp ứng các tiêu chuẩn khắt khe về độ sạch, không để lại góc chết gây tồn đọng vi khuẩn.

Những sai lầm thường gặp khi lựa chọn van 2 chiều

Hãy lưu ý những sai sót dưới đây để không biến hệ thống đường ống của bạn thành một "thảm họa" kỹ thuật:

• Chọn sai vật liệu chế tạo: Sử dụng van gang hoặc van đồng cho môi trường hóa chất ăn mòn mạnh, khiến thân van bị oxy hóa mủn nát chỉ sau vài tuần sử dụng.

• Chọn sai áp suất làm việc: Lắp đặt van tiêu chuẩn PN10 vào đường ống có áp suất đỉnh lên tới 14bar, dẫn đến hiện tượng nứt vỡ thân van dưới áp lực dòng chảy.

• Không tính đến nhiệt độ vận hành: Sử dụng van có gioăng cao su NBR cho hệ thống hơi nóng, khiến gioăng bị nóng chảy hoàn toàn và gây rò rỉ nghiêm trọng.

• Lựa chọn kích thước không phù hợp: Mua van có kích thước DN50 lắp cho ống DN40 thông qua bộ chuyển đổi thu hẹp, làm thay đổi vận tốc dòng chảy và tổn thất áp suất nghiêm trọng.

• Mua van giá rẻ không rõ nguồn gốc: Tiết kiệm chi phí bằng cách mua các sản phẩm trôi nổi, không có chứng chỉ CO/CQ, dẫn đến nguy cơ kẹt van, rò rỉ và phải liên tục dừng dây chuyền để sửa chữa.

Checklist lựa chọn van 2 chiều phù hợp

Trước khi tiến hành mua sắm vật tư cho dự án, hãy đảm bảo bạn đã tích chọn đầy đủ các hạng mục trong checklist tiêu chuẩn dưới đây:

• Bước 1: Xác định chính xác loại lưu chất: Lưu chất là nước sạch, nước thải, hơi nóng, khí nén hay dầu tải nhiệt?

• Bước 2: Xác định áp suất làm việc lớn nhất: Áp suất hệ thống là bao nhiêu để lựa chọn cấp tiêu chuẩn PN (PN10, PN16, PN25...) tương thích.

• Bước 3: Xác định nhiệt độ môi trường vận hành: Đảm bảo dải nhiệt độ của lưu chất nằm trong giới hạn an toàn của vật liệu làm gioăng.

• Bước 4: Lựa chọn vật liệu thân van tối ưu: Lựa chọn giữa Gang, Đồng, Inox, Thép dựa trên tính chất hóa học của lưu chất và ngân sách.

• Bước 5: Lựa chọn kiểu kết nối phù hợp: Xác định đường ống hiện tại sử dụng kết nối ren, hàn hay tiêu chuẩn mặt bích nào (JIS, ANSI, DIN).

• Bước 6: Lựa chọn phương thức điều khiển: Hệ thống cần vận hành thủ công bằng tay gạt/tay quay hay cần tự động hóa bằng điện/khí nén?

Hướng dẫn lắp đặt và sử dụng van 2 chiều

Quy trình lắp đặt chuẩn kỹ thuật dưới đây sẽ giúp kéo dài tuổi thọ tối đa cho thiết bị của bạn:

Trước khi lắp đặt

Kiểm tra kỹ thông số in trên thân van để đảm bảo trùng khớp với thiết kế. Tiến hành vệ sinh, súc rửa sạch sẽ lòng đường ống để loại bỏ hoàn toàn mạt hàn, cát sỏi, tránh trường hợp các dị vật này làm xước lòng van khi đóng mở.

Trong quá trình lắp đặt

Mặc dù van 2 chiều cho phép dòng chảy đi theo cả 2 hướng, tuy nhiên một số dòng van đặc thù (như van cầu) sẽ có mũi tên chỉ hướng dòng chảy ưu tiên trên thân van. Hãy lắp đặt đúng theo hướng mũi tên này. Khi siết bulông đối với van mặt bích, cần siết đều tay theo hình ngôi sao hoặc đối xứng để tránh làm vênh mặt tiếp xúc, gây rò rỉ.

Sau khi lắp đặt & Bảo trì định kỳ

Tiến hành mở thử van và cho hệ thống chạy thử nghiệm để kiểm tra xem có xuất hiện hiện tượng rò rỉ tại các điểm kết nối hay không. Định kỳ từ 6–12 tháng, cần tiến hành tra dầu mỡ vào trục van, kiểm tra độ đàn hồi của gioăng làm kín và vệ sinh sạch sẽ cặn bẩn bám trong lòng van.

Câu hỏi thường gặp về van hai chiều

Van hai chiều có cho dòng chảy ngược không?

Có. Về mặt kết cấu, van 2 chiều cho phép lưu chất lưu thông theo cả hai hướng (từ A sang B hoặc từ B sang A) khi van ở trạng thái mở. Tuy nhiên, chức năng của nó là đóng/mở dòng chảy chứ không có cơ chế tự động chặn dòng ngược như van một chiều.

Van hai chiều có dùng để điều tiết lưu lượng được không?

Tùy thuộc vào loại van. Bạn hoàn toàn có thể dùng van cầu hai chiều hoặc van tiết lưu chuyên dụng để tinh chỉnh lưu lượng. Ngược lại, các dòng van như van cổng hay van bi tuyệt đối không nên dùng để điều tiết vì áp lực dòng chảy hẹp sẽ làm xói mòn và hỏng bộ phận chặn bên trong.

Van hai chiều và van điện từ hai chiều có giống nhau không?

Van điện từ hai chiều thực chất là một phân nhánh nhỏ nằm trong đại gia đình van 2 chiều. Điểm khác biệt duy nhất là thay vì dùng tay gạt cơ học, nó sử dụng cuộn coil điện từ để tự động hóa quá trình đóng mở màng van.

Nên chọn van đồng hay van inox?

Nếu bạn lắp đặt hệ thống dẫn nước sạch sinh hoạt hoặc khí nén thông thường, van đồng là sự lựa chọn hoàn hảo nhờ tính kinh tế. Tuy nhiên, nếu môi trường vận hành có chứa hóa chất ăn mòn, nhiệt độ cao hoặc phục vụ ngành thực phẩm, van inox là lựa chọn bắt buộc để đảm bảo an toàn.

Lựa chọn đúng van 2 chiều giúp hệ thống vận hành hiệu quả

Tóm lại, van 2 chiều chính là giải pháp cốt lõi, đơn giản nhưng đóng vai trò sống còn trong việc kiểm soát dòng lưu chất tại mọi công trình kỹ thuật. Việc thấu hiểu từ định nghĩa, cấu tạo chi tiết cho đến nguyên lý vận hành của từng dòng van cụ thể như van bi, van cầu hay van bướm hai chiều sẽ giúp bạn đưa ra những quyết định mua sắm vật tư chính xác tuyệt đối. Lựa chọn đúng loại van không chỉ bảo vệ an toàn cho toàn bộ hệ thống máy móc phía sau mà còn tối ưu hóa hiệu suất làm việc và tiết kiệm tối đa chi phí vận hành cho doanh nghiệp.
