Van khí nén 5 2 là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Van khí nén 5/2 là thiết bị quan trọng trong các hệ thống điều khiển khí nén công nghiệp, đặc biệt là những ứng dụng sử dụng xi lanh tác động kép. Nhờ khả năng chuyển hướng dòng khí giữa các cửa cấp khí, cửa làm việc và cửa xả, van giúp điều khiển chuyển động của xi lanh một cách linh hoạt, đáp ứng yêu cầu vận hành của dây chuyền sản xuất tự động.

Hiện nay, van khí nén 5/2 được sử dụng rộng rãi trong máy đóng gói, dây chuyền lắp ráp, hệ thống kẹp giữ sản phẩm và nhiều thiết bị cơ khí tự động. Để lựa chọn đúng sản phẩm, người dùng cần hiểu rõ cấu tạo, nguyên lý hoạt động, các loại van phổ biến cũng như những thông số kỹ thuật cần quan tâm.

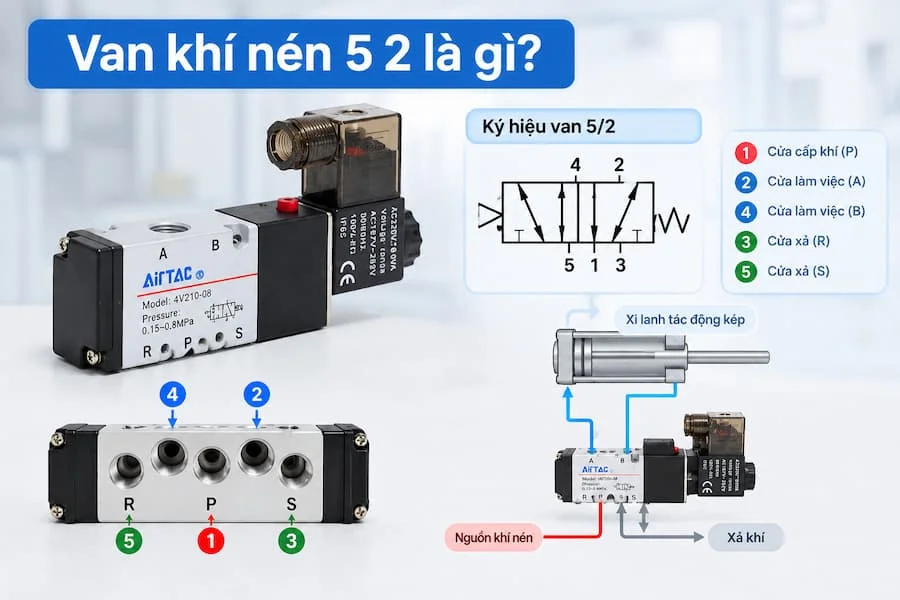

Van khí nén 5 2 là gì?

Van khí nén 5 2 là loại van đảo chiều có 5 cửa kết nối và 2 vị trí làm việc. Thiết bị có nhiệm vụ điều hướng dòng khí nén đến các cổng khác nhau, từ đó điều khiển quá trình tiến hoặc lùi của xi lanh khí nén tác động kép.

Trong tên gọi van 5/2, số 5 biểu thị tổng số cửa khí, còn số 2 biểu thị hai vị trí chuyển mạch của van. Đây là cách ký hiệu phổ biến trong lĩnh vực tự động hóa khí nén, giúp người dùng nhận biết chức năng cơ bản của thiết bị khi đọc bản vẽ hoặc sơ đồ mạch.

Năm cửa khí của van thường bao gồm một cửa cấp khí, hai cửa làm việc và hai cửa xả. Cửa cấp khí nhận nguồn khí nén từ máy nén khí hoặc bộ xử lý khí. Hai cửa làm việc kết nối với hai khoang của xi lanh, trong khi hai cửa xả đưa khí từ khoang không được cấp áp suất ra môi trường hoặc hệ thống thu hồi khí, tùy thiết kế.

Van khí nén 5/2 có thể được điều khiển bằng điện từ, khí nén hoặc cơ cấu cơ khí tùy từng dòng sản phẩm. Trong đó, van điện từ khí nén 5/2 được sử dụng phổ biến trong các hệ thống tự động hóa nhờ khả năng nhận tín hiệu từ bộ điều khiển để chuyển trạng thái làm việc.

Cấu tạo của van khí nén 5 2

Cấu tạo của van khí nén 5/2 có thể khác nhau tùy theo nhà sản xuất, phương thức điều khiển và thiết kế sản phẩm. Tuy nhiên, phần lớn các dòng van đều có những bộ phận chính sau đây.

Thân van: Là bộ phận bao bọc và tạo thành các đường dẫn khí bên trong. Thân van thường được chế tạo từ hợp kim nhôm, đồng thau hoặc vật liệu phù hợp với điều kiện làm việc. Các cửa kết nối được bố trí theo thiết kế để tiếp nhận khí cấp, dẫn khí đến cơ cấu chấp hành và đưa khí ra ngoài.

Con trượt hoặc lõi van: Đây là bộ phận trực tiếp thay đổi đường đi của dòng khí. Khi van chuyển trạng thái, con trượt dịch chuyển bên trong thân van, đóng một số đường dẫn và mở các đường dẫn khác. Nhờ đó, khí nén được phân phối đến đúng khoang của xi lanh theo yêu cầu điều khiển.

Cuộn coil điện từ: Bộ phận này xuất hiện trên van điều khiển bằng điện từ. Khi nhận điện áp phù hợp, cuộn coil tạo ra từ trường để tác động lên cơ cấu điều khiển, giúp van chuyển vị trí. Điện áp cuộn coil có thể là 12VDC, 24VDC, 110VAC hoặc 220VAC tùy model.

Lò xo hồi vị: Trên những dòng van sử dụng cơ cấu hồi lò xo, bộ phận này đưa van trở về vị trí mặc định khi tín hiệu điều khiển bị ngắt. Không phải mọi van 5/2 đều có lò xo hồi vị, bởi một số model sử dụng hai cuộn coil hoặc cơ cấu điều khiển khác.

Bộ phận làm kín: Các gioăng và vòng đệm có nhiệm vụ hạn chế rò rỉ khí giữa những khoang bên trong van. Chất lượng vật liệu làm kín ảnh hưởng trực tiếp đến độ kín, tuổi thọ và khả năng vận hành ổn định của thiết bị.

Các cổng kết nối: Thông thường, van có năm cửa được ký hiệu theo tiêu chuẩn phổ biến: cửa 1 là cửa cấp khí P, cửa 2 và 4 là hai cửa làm việc A và B, cửa 3 và 5 là hai cửa xả R và S. Một số nhà sản xuất có thể sử dụng cách đánh dấu khác, vì vậy cần kiểm tra sơ đồ trên thân van hoặc tài liệu kỹ thuật trước khi đấu nối.

Nguyên lý hoạt động của van khí nén 5 2

Van khí nén 5/2 hoạt động dựa trên nguyên lý đảo chiều dòng khí bằng cách thay đổi vị trí của con trượt hoặc lõi van. Mỗi vị trí làm việc tương ứng với một cách kết nối khác nhau giữa cửa cấp khí, cửa làm việc và cửa xả.

Ở vị trí thứ nhất, khí nén từ cửa P được dẫn đến cửa A để cấp vào một khoang của xi lanh. Đồng thời, khí ở khoang còn lại thoát ra ngoài qua cửa B và một trong hai cửa xả. Sự chênh lệch áp suất giữa hai khoang làm piston dịch chuyển theo một hướng, chẳng hạn đưa cần piston tiến ra ngoài.

Khi nhận được tín hiệu điều khiển, van chuyển sang vị trí thứ hai. Lúc này, đường cấp khí được chuyển từ cửa A sang cửa B, còn cửa A được nối với đường xả tương ứng. Khí nén đi vào khoang đối diện khiến piston dịch chuyển theo hướng ngược lại, giúp cần xi lanh thu về.

Quá trình chuyển đổi này cho phép xi lanh thực hiện hai chuyển động tiến và lùi mà không cần sử dụng hai van đảo chiều riêng biệt. Tùy vào cấu hình hệ thống, tín hiệu điều khiển có thể đến từ bộ điều khiển lập trình PLC, công tắc hành trình, cảm biến hoặc nút nhấn.

Đối với van 5/2 một cuộn coil có lò xo hồi vị, van thường trở về vị trí mặc định khi mất tín hiệu điện. Trong khi đó, van 5/2 hai cuộn coil thường giữ trạng thái cuối cùng sau khi mất tín hiệu điều khiển, tùy thiết kế và cơ chế vận hành của từng model. Vì vậy, người dùng cần phân biệt rõ hai loại khi thiết kế hệ thống, đặc biệt ở những vị trí yêu cầu trạng thái an toàn khi mất điện.

Cần lưu ý rằng van 5/2 không có vị trí trung tâm thứ ba như van 5/3. Do đó, khả năng giữ hoặc giải phóng áp suất tại hai khoang xi lanh phụ thuộc vào trạng thái van, kết cấu mạch và các thiết bị bổ sung, không nên mặc định rằng van có thể giữ xi lanh cố định an toàn trong mọi tình huống.

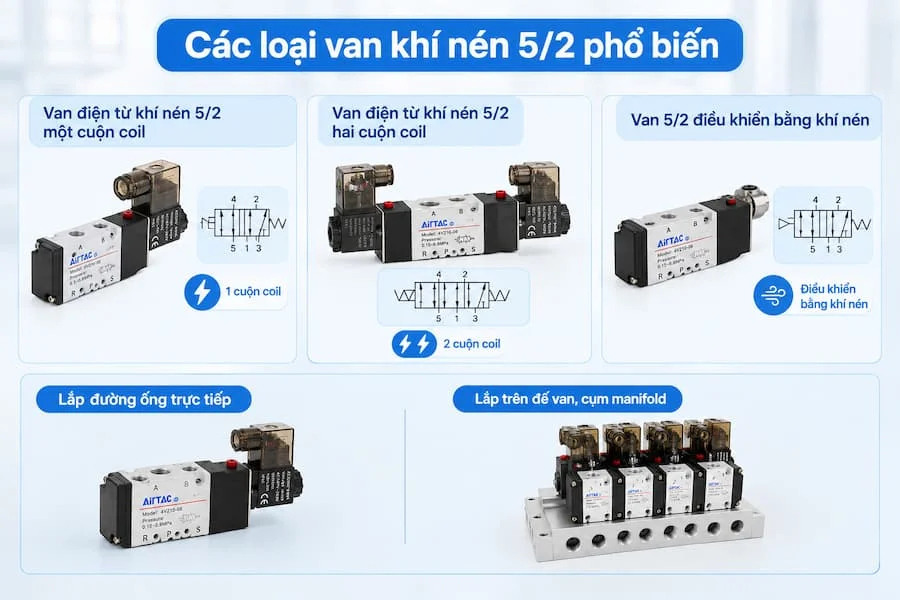

Các loại van khí nén 5/2 phổ biến

Van khí nén 5/2 được phân loại dựa trên phương thức điều khiển và cơ chế chuyển trạng thái.

Van điện từ khí nén 5/2 một cuộn coil: Sử dụng một cuộn điện từ để chuyển van sang trạng thái được kích hoạt. Khi ngắt điện, lò xo thường đưa van về vị trí ban đầu. Loại này phù hợp với các hệ thống cần điều khiển đơn giản và có trạng thái mặc định rõ ràng.

Van điện từ khí nén 5/2 hai cuộn coil: Có hai cuộn điện từ điều khiển hai hướng chuyển trạng thái. Dòng van này thường được dùng trong hệ thống tự động hóa cần điều khiển riêng lệnh tiến và lùi. Cần tuân thủ sơ đồ điện của nhà sản xuất để tránh cấp điện sai hoặc đồng thời kích hoạt hai cuộn coil khi thiết kế không cho phép.

Van 5/2 điều khiển bằng khí nén: Sử dụng áp suất khí để tác động lên cơ cấu chuyển mạch. Loại này phù hợp với các hệ thống điều khiển bằng tín hiệu khí nén hoặc môi trường không thuận tiện cho việc bố trí cơ cấu điện tại vị trí lắp đặt.

Ngoài ra, van có thể được thiết kế theo dạng lắp đường ống trực tiếp hoặc lắp trên đế van, cụm manifold. Lựa chọn kiểu lắp phụ thuộc vào không gian, số lượng van, yêu cầu bảo trì và cấu hình đường ống của hệ thống.

Ứng dụng của van khí nén 5/2 trong công nghiệp

Nhờ khả năng điều khiển xi lanh tác động kép, van khí nén 5/2 được ứng dụng trong nhiều lĩnh vực sản xuất và tự động hóa.

Trong dây chuyền đóng gói: Van điều khiển các xi lanh dùng để đẩy sản phẩm, đóng mở cơ cấu kẹp, gấp mép bao bì hoặc vận hành bộ phận ép. Việc chuyển đổi trạng thái nhanh giúp dây chuyền đáp ứng chu kỳ sản xuất liên tục.

Trong hệ thống lắp ráp tự động: Van được sử dụng để điều khiển cơ cấu đưa chi tiết vào vị trí, kẹp giữ linh kiện hoặc di chuyển sản phẩm giữa các công đoạn. Khi kết hợp với cảm biến và PLC, thiết bị hỗ trợ đồng bộ hóa các chuyển động theo chương trình đã thiết lập.

Trong máy móc cơ khí: Van 5/2 điều khiển các xi lanh thực hiện thao tác nâng, hạ, đẩy, kéo hoặc đóng mở cơ cấu. Tùy yêu cầu tải trọng và tốc độ, người thiết kế cần phối hợp van với xi lanh, bộ điều chỉnh lưu lượng và nguồn khí phù hợp.

Trong ngành thực phẩm và dược phẩm: Van có thể được sử dụng trong các hệ thống đóng gói, phân loại hoặc vận chuyển sản phẩm. Tuy nhiên, cần lựa chọn vật liệu, cấp bảo vệ và vị trí lắp đặt phù hợp với yêu cầu vệ sinh của môi trường sản xuất.

Trong hệ thống tự động hóa nhà máy: Van điện từ 5/2 thường được tích hợp vào cụm điều khiển khí nén để thực hiện các lệnh từ PLC. Thiết bị giúp giảm thao tác thủ công và tăng khả năng kiểm soát trình tự vận hành của máy.

Kinh nghiệm lựa chọn van khí nén 5 2 phù hợp

Để van hoạt động ổn định và đáp ứng yêu cầu sử dụng, người mua nên xem xét đồng thời nhiều thông số kỹ thuật thay vì chỉ lựa chọn theo kích thước hoặc giá bán.

Trước tiên, cần xác định áp suất làm việc của hệ thống. Áp suất khí cấp phải nằm trong dải cho phép của van và phù hợp với yêu cầu vận hành của xi lanh. Không nên sử dụng van vượt quá giới hạn áp suất do nhà sản xuất công bố.

Tiếp theo là lưu lượng khí và kích thước cổng kết nối. Van cần đáp ứng lưu lượng yêu cầu để xi lanh đạt tốc độ mong muốn. Các kích thước ren phổ biến có thể gồm 1/8 inch, 1/4 inch hoặc 3/8 inch, nhưng phải kiểm tra chính xác thông số của từng model và tiêu chuẩn ren sử dụng.

Đối với van điện từ, cần chọn điện áp cuộn coil tương thích với nguồn điện điều khiển. Nếu hệ thống sử dụng PLC 24VDC, cần xác nhận van phù hợp với điện áp này, đồng thời kiểm tra công suất tiêu thụ và kiểu kết nối điện.

Bên cạnh đó, cần xác định loại van một cuộn coil hay hai cuộn coil, phương thức hồi vị, kiểu lắp đặt và điều kiện môi trường. Trong môi trường có bụi, độ ẩm hoặc nguy cơ tiếp xúc với nước, cấp bảo vệ của cuộn coil và đầu nối điện cũng là yếu tố cần quan tâm.

Cuối cùng, nên ưu tiên sản phẩm có tài liệu kỹ thuật rõ ràng, nguồn gốc minh bạch và phụ tùng thay thế phù hợp. Việc lựa chọn đúng van ngay từ đầu giúp hạn chế sự cố, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Lưu ý khi lắp đặt và bảo dưỡng van khí nén 5/2

Trước khi lắp đặt, cần ngắt nguồn khí và nguồn điện liên quan, đồng thời xả hết áp suất còn tồn dư trong hệ thống. Kiểm tra chiều và ký hiệu các cổng khí theo sơ đồ của nhà sản xuất để tránh đấu nhầm cửa cấp, cửa làm việc và cửa xả.

Đường ống cần được làm sạch, kết nối chắc chắn và không gây lực cơ học quá lớn lên thân van. Nếu hệ thống yêu cầu, nên sử dụng bộ lọc khí và thiết bị xử lý khí phù hợp để hạn chế bụi bẩn, hơi ẩm và tạp chất xâm nhập vào cơ cấu bên trong.

Trong quá trình vận hành, cần kiểm tra tình trạng rò rỉ, tiếng ồn bất thường, khả năng chuyển trạng thái và độ ổn định của cuộn coil. Nếu van không đảo chiều, có thể kiểm tra nguồn điện, tín hiệu điều khiển, áp suất cấp, đường xả và tình trạng kẹt của con trượt sau khi đã cô lập hệ thống an toàn.

Không nên tự ý tháo van khi hệ thống vẫn còn áp suất hoặc thay thế cuộn coil bằng loại không tương thích. Bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất sẽ giúp phát hiện sớm sự cố và duy trì hiệu suất hoạt động của hệ thống.

Kết luận

Van khí nén 5/2 là thiết bị đảo chiều quan trọng trong hệ thống khí nén, có chức năng phân phối dòng khí qua năm cửa và hai vị trí làm việc để điều khiển xi lanh tác động kép. Nhờ cấu tạo tương đối gọn, khả năng chuyển mạch linh hoạt và nhiều phương thức điều khiển, van được ứng dụng rộng rãi trong dây chuyền sản xuất và máy móc công nghiệp.

Khi lựa chọn van khí nén 5/2, người dùng cần quan tâm đến áp suất, lưu lượng, kích thước cổng, điện áp cuộn coil, cơ chế hồi vị và điều kiện lắp đặt. Kết hợp lựa chọn đúng thông số với lắp đặt và bảo dưỡng đúng kỹ thuật sẽ giúp hệ thống vận hành ổn định, an toàn và hiệu quả lâu dài.
