Top 5 ứng dụng quan trọng của Van khóa 3 chiều trong công nghiệp và dân dụng

Trong hệ thống đường ống, nhu cầu điều hướng, phân nhánh hay trộn các dòng chảy xuất hiện ở hầu hết công trình. Nếu chỉ dùng van một chiều (van 2 ngả), người thiết kế phải lắp nhiều van đơn lẻ, tốn chi phí, tốn không gian và tăng nguy cơ rò rỉ. Van khóa nước 3 chiều (van 3 ngả) giải quyết vấn đề này bằng một thân van duy nhất có ba cửa kết nối, cho phép chuyển hướng, phân nhánh hoặc trộn dòng chảy linh hoạt.

Bài viết này giới thiệu nguyên lý cơ bản của van 3 chiều và 5 ứng dụng quan trọng nhất của loại van này trong công nghiệp lẫn dân dụng.

Van khóa 3 chiều là gì?

Van 3 chiều là loại van có ba cửa (một cửa vào hai cửa ra, hoặc hai cửa vào một cửa ra), bên trong có bi hoặc đĩa van với lỗ thông được thiết kế theo hai kiểu chính:

• Van 3 ngả chữ L: dòng chảy được chuyển từ cửa này sang cửa kia. Kiểu này thường dùng để chuyển hướng dòng chảy, ví dụ từ đường chính sang một trong hai nhánh.

• Van 3 ngả chữ T: dòng chảy có thể được trộn, chia hoặc chuyển hướng giữa cả ba cửa tùy vị trí tay gạt.

Van thường được chế tạo từ inox 304/316, đồng, gang hoặc nhựa uPVC, với các kiểu kết nối phổ biến là nối ren, mặt bích, hàn hoặc clamp. Về cách vận hành, có thể dùng tay gạt, bộ điều khiển điện hoặc khí nén tùy mức độ tự động hóa của hệ thống.

Hệ thống điều hòa trung tâm và làm mát (HVAC)

Đây là một trong những ứng dụng phổ biến và quan trọng nhất của van 3 chiều, đặc biệt trong các tòa nhà văn phòng, trung tâm thương mại, khách sạn và bệnh viện.

Chức năng: Van 3 chiều kiểm soát và điều phối lưu lượng nước lạnh hoặc nước nóng đi qua các giàn trao đổi nhiệt như FCU (Fan Coil Unit) và AHU (Air Handling Unit). Khi nhiệt độ phòng đạt giá trị cài đặt, van tự động điều hướng nước đi tắt qua đường bypass thay vì qua giàn trao đổi nhiệt. Nhờ đó, lưu lượng và áp suất trong mạng đường ống chính luôn được giữ ổn định.

Lợi ích:

• Duy trì nhiệt độ ổn định cho từng khu vực mà không cần lắp đặt quá nhiều van đơn lẻ.

• Giảm điện năng tiêu thụ của bơm và máy làm lạnh (chiller).

• Kết hợp dễ dàng với bộ điều khiển nhiệt độ và hệ thống BMS để vận hành tự động.

Trong các hệ thống này, van 3 chiều thường đi kèm bộ truyền động điện (actuator) để đóng mở theo tín hiệu từ cảm biến nhiệt độ.

Hệ thống nước nóng trung tâm và bơm nhiệt (Heat Pump)

Chức năng: Van 3 chiều dùng để trộn dòng nước nóng từ nguồn sinh nhiệt (lò hơi, bơm nhiệt, năng lượng mặt trời) với dòng nước lạnh từ nguồn cấp, tạo ra nước có nhiệt độ đầu ra đúng theo yêu cầu sử dụng.

Lợi ích:

• An toàn: tránh nước quá nóng gây bỏng cho người dùng, đặc biệt trong khách sạn, bệnh viện, nhà dưỡng lão và nhà ở gia đình có trẻ nhỏ.

• Tiết kiệm năng lượng: nguồn nhiệt chỉ cần vận hành ở mức vừa đủ, giúp tối ưu hiệu suất của bơm nhiệt và thiết bị đun nóng.

• Ổn định nhiệt độ: hạn chế dao động nhiệt độ nước khi nhu cầu sử dụng thay đổi.

Trong các hệ thống năng lượng mặt trời, van 3 chiều còn được dùng để chuyển dòng nước giữa bồn chứa và nguồn nhiệt dự phòng khi trời thiếu nắng.

Dây chuyền sản xuất và xử lý hóa chất công nghiệp

Chức năng: Trong nhà máy, van 3 chiều giúp chuyển mạch liên tục và phân hướng dòng chảy của dung dịch, xăng dầu, khí, gas hoặc hóa chất từ đường ống chính sang các bể chứa hoặc quy trình xử lý khác nhau. Van 3 ngả chữ L hoặc chữ T đều được sử dụng, tùy yêu cầu cụ thể của quy trình.

Lợi ích:

• Kết hợp nhiều thao tác đóng/mở chỉ trong một thiết bị duy nhất.

• Tiết kiệm không gian lắp đặt, giảm số lượng mối nối và nhờ đó giảm thiểu rò rỉ.

• Giúp chuyển đổi nhanh giữa các công đoạn, như chuyển bồn chứa hoặc chuyển đường xả, mà không cần dừng toàn bộ hệ thống.

Với môi trường hóa chất, vật liệu thân van (inox 316, PTFE, uPVC…) cần được chọn phù hợp với tính ăn mòn và nhiệt độ của lưu chất. Đây là yếu tố quyết định tuổi thọ của van.

Hệ thống cấp nước sinh hoạt và phân phối nhiều nhánh

Chức năng: Van 3 chiều phân phối nguồn nước từ đường ống chính chia ra nhiều nhánh đi đến các khu vực khác nhau trong nhà hoặc công trình, chẳng hạn từ bể chứa đến tầng trên hoặc tầng dưới, hay từ nguồn nước máy sang nguồn nước dự phòng.

Lợi ích:

• Thiết kế đường ống gọn gàng, giảm số lượng van và phụ kiện.

• Chủ động đóng, mở hoặc chuyển nguồn cấp khi cần bảo trì một nhánh mà không ảnh hưởng toàn bộ hệ thống.

• Dễ vận hành và thao tác nhanh trong trường hợp khẩn cấp.

Trong nhà dân, van 3 chiều thường xuất hiện ở hệ thống bình nóng lạnh, máy giặt, vòi sen và hệ thống tưới cây. Ở quy mô lớn hơn, loại van này gặp nhiều trong chung cư, khách sạn và khu công nghiệp.

Hệ thống bơm, lọc và xử lý nước (bypass và chuyển luồng)

(Lưu ý: trong ảnh bạn gửi mới hiển thị 4 ứng dụng, nên tôi bổ sung ứng dụng thứ 5 dựa trên thực tế phổ biến của van 3 chiều. Bạn có thể thay bằng nội dung của mục thứ 5 trong nguồn gốc nếu muốn.)

Chức năng: Trong hệ thống bơm, bể bơi, lọc nước và xử lý nước thải, van 3 chiều được dùng để chuyển luồng nước giữa các chế độ vận hành, ví dụ chuyển giữa chế độ lọc và chế độ rửa ngược (backwash), hoặc cho dòng nước đi qua bộ lọc hoặc đi tắt qua đường bypass khi bảo trì.

Lợi ích:

• Bảo trì, thay thế thiết bị lọc hoặc bơm mà không phải ngừng toàn bộ hệ thống.

• Bảo vệ bơm và thiết bị lọc khi áp suất hoặc lưu lượng vượt ngưỡng cho phép.

• Linh hoạt chuyển đổi giữa nhiều chế độ chỉ với một van duy nhất.

Ứng dụng này rất phổ biến trong hồ bơi, nhà máy nước, hệ thống RO công nghiệp và các trạm xử lý nước thải.

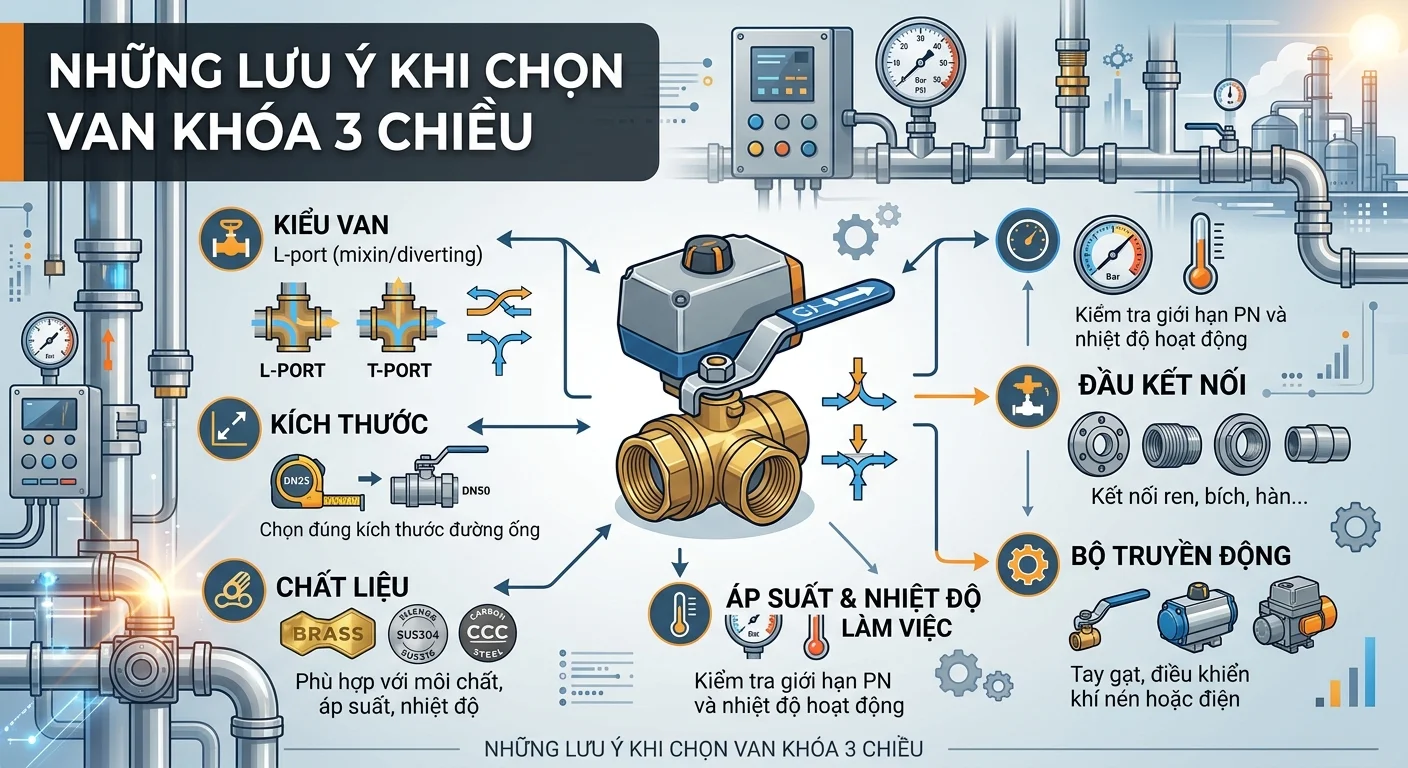

Những lưu ý khi chọn van khóa 3 chiều

Để van phát huy hiệu quả và bền bỉ, bạn nên cân nhắc các yếu tố sau:

1. Loại van (L hay T): chọn theo mục đích là chuyển hướng hay trộn và phân dòng.

2. Vật liệu: inox phù hợp môi trường ăn mòn và vệ sinh cao, đồng thích hợp cho nước sinh hoạt, nhựa uPVC phù hợp hóa chất nhẹ và chi phí thấp, gang thường dùng cho đường ống lớn.

3. Kích thước và kiểu kết nối: phải tương thích với đường ống hiện có (ren, mặt bích, hàn, clamp).

4. Áp suất và nhiệt độ làm việc: cần nằm trong giới hạn thiết kế của van.

5. Phương thức điều khiển: tay gạt cho hệ thống đơn giản, điều khiển điện hoặc khí nén cho hệ thống tự động.

6. Thương hiệu và chứng nhận chất lượng: ưu tiên sản phẩm có nguồn gốc rõ ràng, có tiêu chuẩn kiểm định để đảm bảo độ kín và tuổi thọ.

Kết luận

Với khả năng điều hướng, phân nhánh và trộn dòng chảy chỉ bằng một thiết bị, van khóa nước 3 chiều đã trở thành giải pháp quan trọng trong cả công nghiệp lẫn dân dụng. Từ hệ thống điều hòa trung tâm, nước nóng, dây chuyền hóa chất, cấp nước sinh hoạt cho đến hệ thống bơm lọc, van 3 chiều đều mang lại lợi ích rõ rệt: tiết kiệm không gian, giảm chi phí đầu tư, hạn chế rò rỉ và tăng tính linh hoạt khi vận hành.

Việc hiểu đúng chức năng và chọn đúng loại van theo từng ứng dụng sẽ giúp hệ thống hoạt động ổn định, an toàn và tiết kiệm năng lượng trong thời gian dài.
