Phân biệt ( Valve Valve ) Van bi và Van cổng: Cách chọn loại van phù hợp nhất cho hệ thống đường ống

Trong mọi hệ thống đường ống, từ cấp nước dân dụng, PCCC, hệ thống hơi nóng đến dây chuyền hóa chất, van công nghiệp luôn là thiết bị then chốt. Van bi (ball valve) và van cổng (gate valve, còn gọi là van cửa) là hai loại phổ biến nhất, cùng thực hiện chức năng đóng/mở dòng chảy. Tuy nhiên, cấu tạo và đặc tính vận hành của chúng khác nhau khá nhiều. Chọn sai loại van có thể gây rò rỉ, hỏng hóc sớm, thậm chí làm hư hại cả hệ thống.

Bài viết này giúp bạn phân biệt hai loại van và chọn được loại phù hợp với nhu cầu thực tế.

Van bi là gì?

Van bi là loại van có bộ phận đóng/mở là một viên bi kim loại (thường bằng inox, thép hoặc đồng) có lỗ xuyên tâm. Khi lỗ thẳng hàng với đường ống, dòng chảy đi qua và van mở. Khi xoay bi 90 độ, phần thân bi chắn ngang dòng chảy và van đóng.

Van bi thường dùng đệm làm kín bằng Teflon (PTFE) hoặc cao su, giúp độ kín rất cao. Van được điều khiển bằng tay gạt, tay quay, hoặc gắn thêm bộ truyền động điện/khí nén để tự động hóa.

Van cổng là gì?

Van cổng có bộ phận đóng/mở là một đĩa van dạng cổng trượt, di chuyển lên xuống vuông góc với dòng chảy. Người vận hành vặn tay quay nhiều vòng để nâng đĩa van lên (mở) hoặc hạ xuống (đóng). Khi mở hoàn toàn, đĩa van được nâng khỏi dòng chảy nên lưu chất đi thẳng qua gần như không bị cản trở.

Van cổng có nhiều dạng như ty nổi, ty chìm, đĩa đàn hồi hoặc đĩa cứng, và rất phổ biến ở các đường ống cỡ lớn.

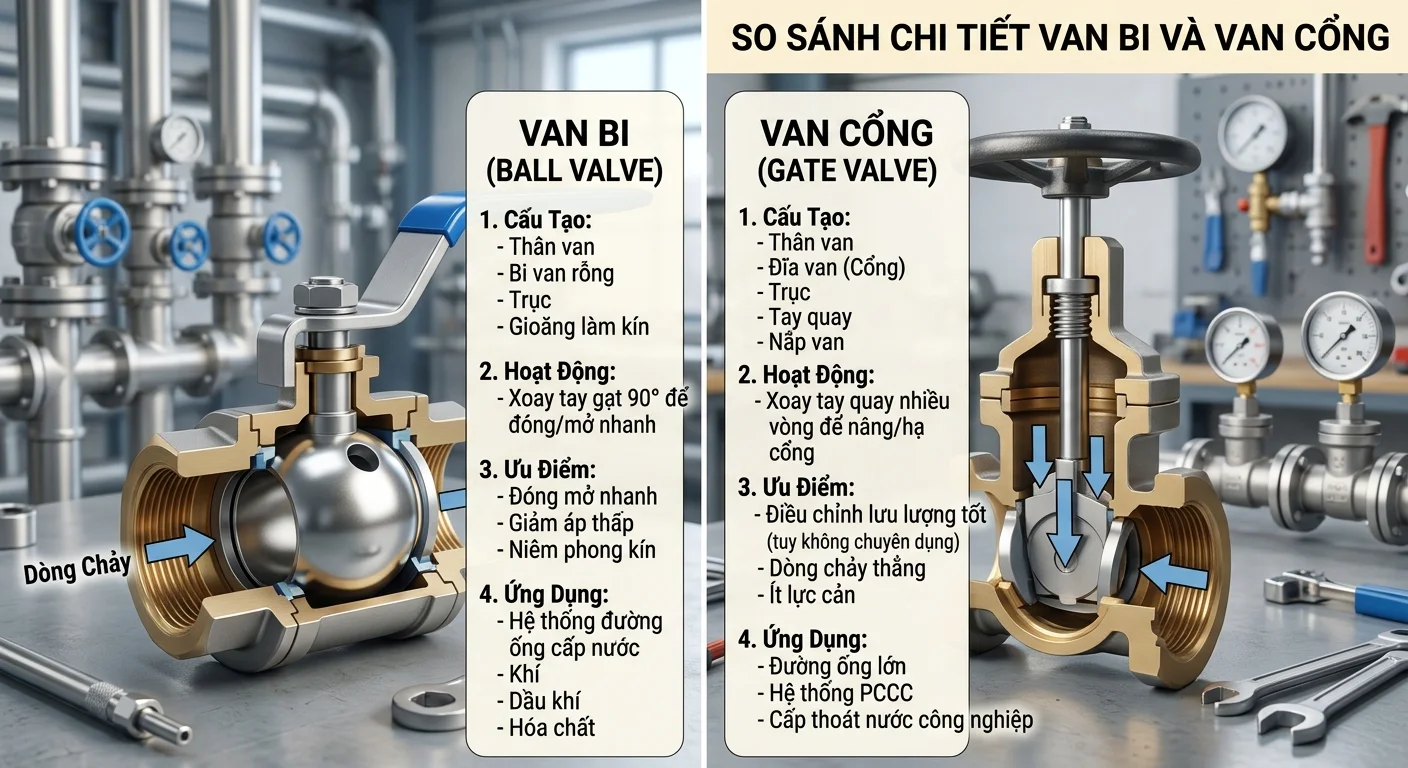

So sánh chi tiết Van bi và Van cổng ( Valve Valve )

Cấu tạo bộ phận đóng/mở

• Van bi: viên bi kim loại có lỗ xuyên qua ở giữa.
• Van cổng: đĩa van dạng cổng trượt lên hoặc xuống.

Thao tác vận hành

• Van bi: chỉ cần xoay góc 90 độ (1/4 vòng) bằng tay gạt hoặc tay quay.
• Van cổng: phải vặn tay quay nhiều vòng để nâng/hạ đĩa van.

Tốc độ đóng/mở

• Van bi: nhanh, chỉ mất vài giây để mở hoặc đóng hoàn toàn. Ưu điểm này rất hữu ích trong tình huống khẩn cấp cần ngắt dòng ngay.
• Van cổng: chậm. Điều này tưởng là nhược điểm nhưng lại có lợi, vì đóng van từ từ giúp tránh hiện tượng sốc nước (water hammer) gây rung động và hư hại đường ống.

Khả năng điều tiết lưu lượng

• Van bi: không phù hợp để điều tiết. Chỉ nên dùng ở trạng thái đóng hoặc mở hoàn toàn. Nếu để mở nửa chừng, bi và gioăng dễ bị mòn.
• Van cổng: cũng không dùng để điều tiết. Khi mở úp lửng, dòng chảy gây rung lắc và xói mòn đĩa van.

Nói cách khác, cả hai loại đều là van đóng/ngắt, không phải van điều khiển lưu lượng. Nếu cần điều tiết, bạn nên cân nhắc van bướm, van cầu (globe valve) hoặc van điều khiển chuyên dụng.

Độ kín khi đóng

• Van bi: rất cao, kín tuyệt đối nhờ đệm cao su hoặc Teflon (PTFE).
• Van cổng: khá tốt, nhưng dễ bị kẹt rác hoặc mòn sau thời gian dài sử dụng, dẫn đến rò rỉ.

Sự suy hao áp suất (sụt áp)

• Van bi: thấp, đặc biệt với loại van bi full bore (đường kính lỗ bằng đường ống).
• Van cổng: rất thấp khi mở hoàn toàn vì dòng chảy đi thẳng, không bị cản trở.

Ưu và nhược điểm tổng hợp

Van bi

• Ưu điểm: đóng/mở nhanh, kín tốt, thao tác đơn giản, kích thước gọn, ít cần bảo trì, dễ lắp bộ điều khiển tự động.
• Nhược điểm: không dùng để điều tiết, giá thành cao hơn ở cỡ lớn, nếu đóng mở quá nhanh trên đường ống áp lực cao có thể gây sốc áp.

Van cổng

• Ưu điểm: sụt áp thấp khi mở hoàn toàn, phù hợp đường ống cỡ lớn, giá thành hợp lý ở kích thước lớn, đóng chậm nên giảm nguy cơ sốc nước.
• Nhược điểm: đóng/mở chậm, chiếm nhiều không gian lắp đặt theo chiều cao (nhất là loại ty nổi), dễ kẹt rác và mòn đĩa, không phù hợp đóng/mở thường xuyên.

Khi nào nên chọn Van bi?

Van bi là lựa chọn tối ưu trong các trường hợp:

• Cần đóng/mở nhanh và thường xuyên, ví dụ trạm bơm, hệ thống cấp liệu, đường ống khí nén, gas.
• Yêu cầu độ kín tuyệt đối, như đường ống dẫn khí, hóa chất hoặc dung môi dễ bay hơi.
• Đường ống cỡ nhỏ đến trung bình, chẳng hạn hệ thống nước dân dụng, tưới tiêu, đường nước vào thiết bị.
• Không gian lắp đặt hạn chế, vì van bi gọn hơn van cổng cùng kích thước.
• Cần tự động hóa, vì van bi dễ kết hợp với bộ truyền động điện hoặc khí nén.

Khi nào nên chọn Van cổng?

Van cổng phù hợp hơn khi:

• Đường ống cỡ lớn (từ DN100 trở lên) như đường cấp nước tổng, hệ thống PCCC, nhà máy xử lý nước.
• Ít phải thao tác, van chủ yếu ở trạng thái mở hoàn toàn trong thời gian dài và chỉ đóng khi bảo trì hoặc sửa chữa.
• Cần giảm thiểu sụt áp để duy trì lưu lượng và áp suất ổn định.
• Cần tránh sốc nước, vì thao tác đóng chậm giúp bảo vệ đường ống.
• Ngân sách hạn chế ở kích thước lớn, vì van cổng thường có giá tốt hơn van bi cùng cỡ.

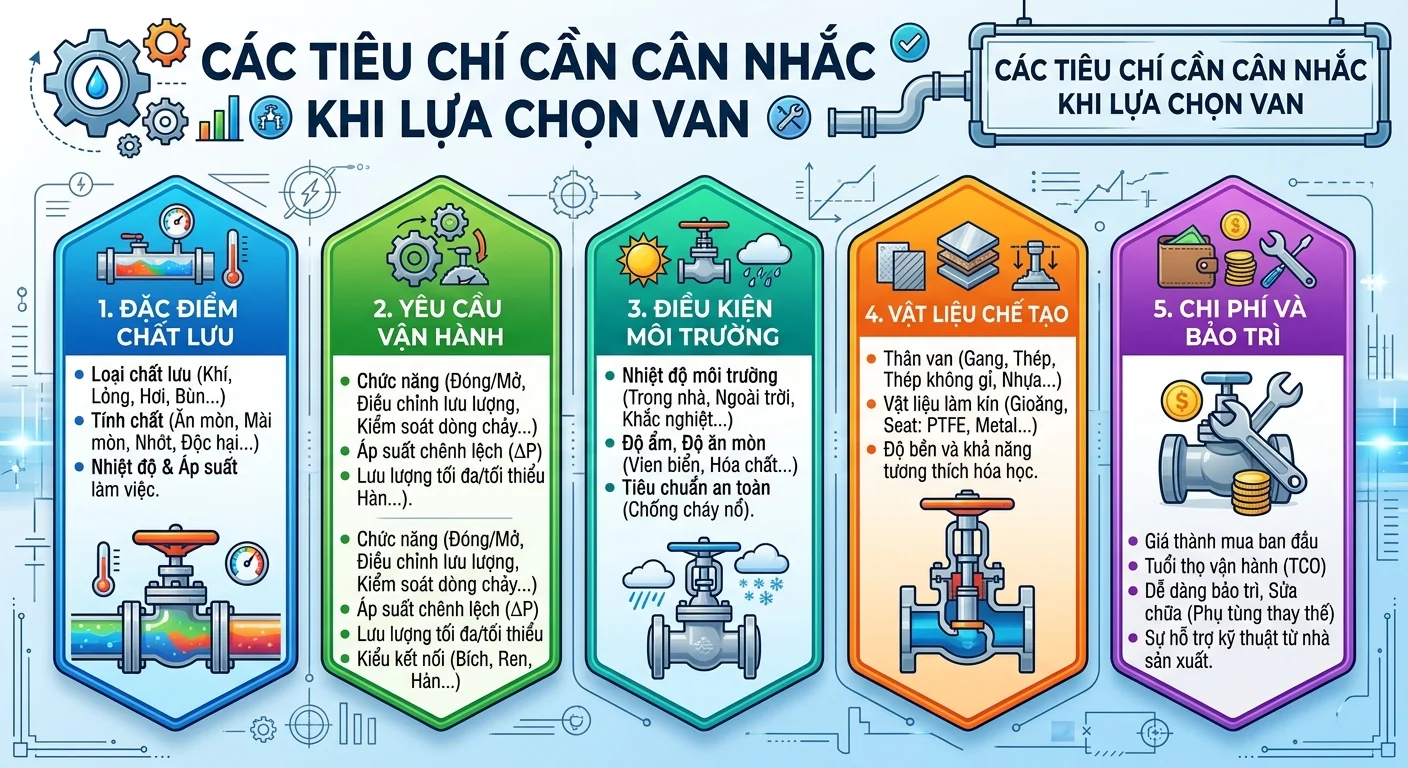

Các tiêu chí cần cân nhắc khi lựa chọn van ( Valve Valve)

Ngoài việc so sánh hai loại van, bạn nên xem xét thêm các yếu tố sau:

1. Loại lưu chất: nước sạch, nước thải, hóa chất, hơi nóng, dầu hay khí. Lưu chất có cặn bẩn dễ làm kẹt van cổng, trong khi hóa chất ăn mòn đòi hỏi vật liệu phù hợp.
2. Áp suất và nhiệt độ làm việc: chọn van có áp suất danh định (PN) và giới hạn nhiệt độ cao hơn thông số thực tế của hệ thống.
3. Vật liệu chế tạo: gang, thép đúc, inox 304/316, đồng, nhựa PVC/uPVC. Inox thích hợp cho môi trường ăn mòn và thực phẩm, gang phổ biến ở hệ thống nước, đồng thường dùng cho dân dụng.
4. Kiểu kết nối: nối ren, nối bích hoặc hàn. Ren phù hợp cỡ nhỏ, bích phù hợp cỡ lớn và áp suất cao.
5. Tần suất vận hành: nếu phải đóng mở thường xuyên, ưu tiên van bi. Nếu hiếm khi thao tác, van cổng là lựa chọn kinh tế.
6. Không gian lắp đặt: van cổng ty nổi cần khoảng trống phía trên để ty van nâng lên.
7. Ngân sách và chi phí vòng đời: đừng chỉ nhìn giá mua ban đầu, hãy tính cả chi phí bảo trì, thay thế và rủi ro rò rỉ.

Những sai lầm thường gặp khi sử dụng ( Valve Valve )

• Dùng van để điều tiết lưu lượng: đây là lỗi phổ biến nhất. Việc mở hé van bi hoặc van cổng khiến gioăng và đĩa van nhanh hỏng.
• Đóng mở van bi quá đột ngột trên đường ống áp lực cao, gây búa nước.
• Chọn sai vật liệu so với môi trường lưu chất, dẫn đến ăn mòn hoặc rò rỉ.
• Bỏ qua bảo dưỡng định kỳ: van cổng lâu không vận hành dễ bị kẹt, cần được đóng mở thử định kỳ.
• Lắp đặt sai hướng hoặc sai vị trí, nhất là khi van có chiều dòng chảy quy định.

Bảng tóm tắt nhanh

Kết luận

Không có loại van nào "tốt hơn" tuyệt đối, chỉ có loại phù hợp hơn với từng điều kiện sử dụng. Nếu bạn cần đóng/mở nhanh, độ kín cao và thao tác thường xuyên, van bi là lựa chọn tối ưu. Nếu hệ thống có đường ống lớn, ít thao tác và cần giảm sụt áp, van cổng sẽ kinh tế và hiệu quả hơn.

Hãy luôn nhớ rằng cả hai loại đều dành cho chức năng đóng/ngắt, không phải điều tiết. Trước khi quyết định, hãy xác định rõ lưu chất, áp suất, nhiệt độ, kích thước, tần suất vận hành và ngân sách, đồng thời chọn nhà cung cấp uy tín có chứng nhận chất lượng rõ ràng để đảm bảo hệ thống vận hành bền bỉ và an toàn.
