Bộ điều áp khí nén là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Trong mọi hệ thống khí nén, từ xưởng cơ khí nhỏ đến dây chuyền tự động hóa quy mô lớn, áp suất khí luôn là yếu tố quyết định hiệu quả vận hành. Áp suất quá cao làm hỏng thiết bị, hao phí điện năng; áp suất quá thấp khiến máy móc hoạt động yếu, chậm hoặc không đạt chất lượng. Để giải quyết bài toán này, bộ điều áp khí là một thiết bị gần như không thể thiếu. Bài viết dưới đây giúp bạn hiểu rõ bộ điều áp khí là gì, cấu tạo, nguyên lý hoạt động, phân loại và các ứng dụng phổ biến.

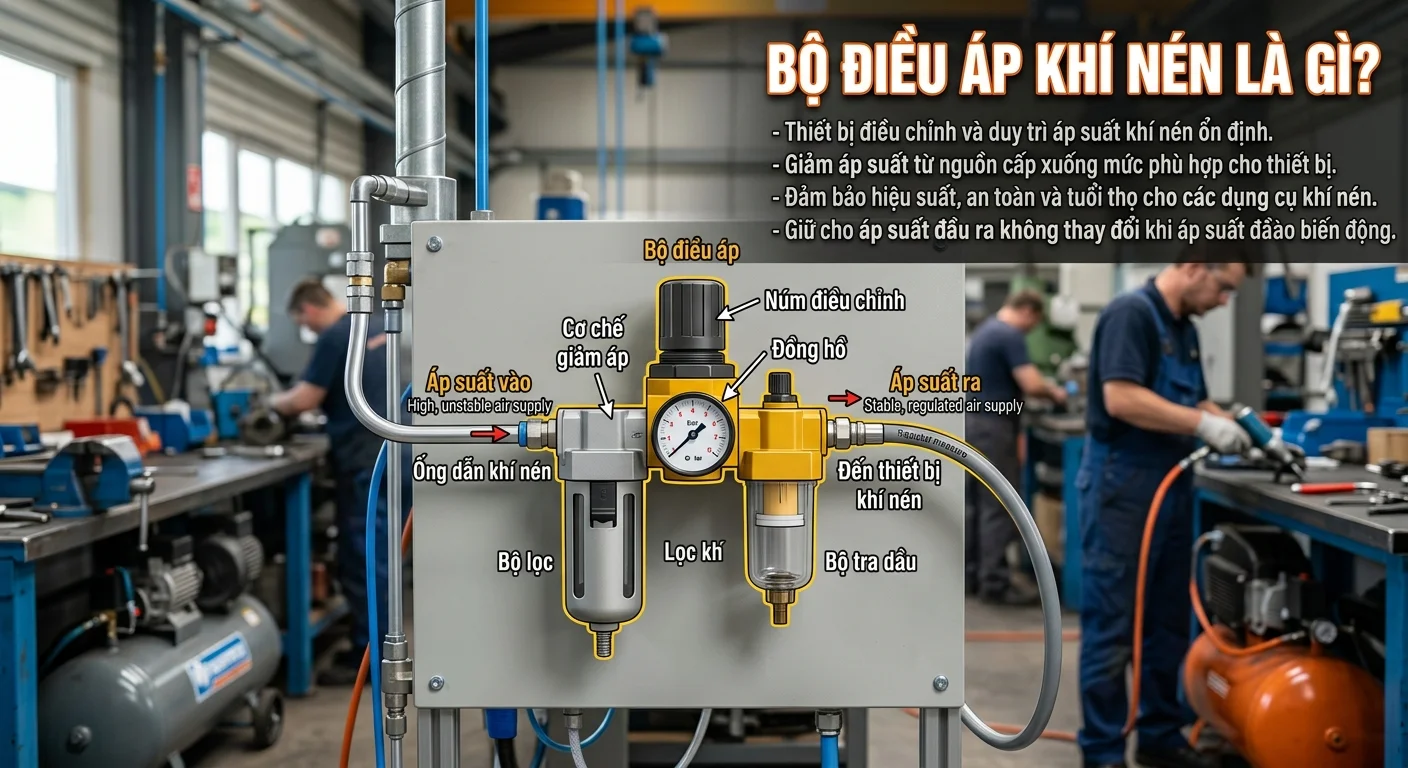

Bộ điều áp khí nén là gì?

Bộ điều áp khí (còn gọi là van điều áp, van giảm áp hay van điều chỉnh áp suất khí nén, tên tiếng Anh là air pressure regulator) là thiết bị dùng để giảm và duy trì ổn định áp suất khí nén đầu ra ở một mức cài đặt mong muốn, bất kể áp suất từ nguồn cấp (đầu vào) có dao động mạnh hay lưu lượng khí tiêu thụ thay đổi.

Ví dụ, máy nén khí có thể cấp khí ở mức 8–10 bar, nhưng một dụng cụ cầm tay chỉ cần 6 bar để làm việc an toàn. Bộ điều áp sẽ "hạ" áp suất từ 10 bar xuống đúng 6 bar và giữ nguyên mức đó trong suốt quá trình sử dụng, giúp thiết bị hoạt động ổn định và bền bỉ hơn.

Thông thường, bộ điều áp được lắp trong cụm xử lý khí gồm ba thành phần: lọc khí – điều áp – tra dầu (gọi tắt là bộ FRL). Trong nhiều hệ thống hiện đại, bộ điều áp còn được lắp riêng lẻ tại từng điểm sử dụng để kiểm soát áp suất độc lập cho từng thiết bị.

Cấu tạo cơ bản của bộ điều áp khí nén

Một bộ điều áp khí thông thường gồm các bộ phận chính sau:

• Thân van (Body): Thường làm bằng đồng, hợp kim nhôm hoặc gang, chứa các cửa khí vào (In) và cửa khí ra (Out). Thân van phải chịu được áp suất làm việc của hệ thống và đảm bảo độ kín khít.

• Núm điều chỉnh (Adjustment knob): Vít hoặc núm vặn phía trên dùng để thay đổi lực nén của lò xo. Người dùng vặn núm theo chiều kim đồng hồ để tăng áp suất đầu ra và ngược lại để giảm.

• Lò xo chính (Spring): Tạo ra lực cơ học ép xuống màng van để quyết định mức áp suất cài đặt.

• Màng van / Piston (Diaphragm): Bộ phận nhận tác động đối kháng giữa lực lò xo và áp suất khí phía đầu ra. Đây là "bộ cảm biến" cơ học của toàn bộ thiết bị.

• Cụm van điều tiết (Poppet/Valve disc): Trực tiếp kiểm soát độ mở lớn/nhỏ của khe hở cho khí đi từ đầu vào sang đầu ra.

• (Tùy loại) Lỗ xả áp (Relieving port): Giúp xả bớt lượng khí dư ở đầu ra nếu áp suất vượt quá mức cài đặt (đối với dòng relieving regulator).

Ngoài ra, hầu hết các bộ điều áp đều đi kèm đồng hồ đo áp suất để người dùng theo dõi trực quan mức áp suất đầu ra, cùng các gioăng, phớt làm kín và lỗ thông hơi cân bằng áp suất phía trên màng van.

Nguyên lý hoạt động của bộ điều áp khí nén

Bộ điều áp hoạt động dựa trên nguyên lý cân bằng lực giữa lực nén của lò xo và lực đẩy của áp suất khí đầu ra. Quá trình diễn ra như sau:

Bước 1 – Cài đặt áp suất. Khi vặn núm điều chỉnh, lò xo bị nén lại và tạo ra một lực ép xuống màng van. Lực này càng lớn thì áp suất đầu ra cài đặt càng cao.

Bước 2 – Mở van cho khí đi qua. Lực lò xo đẩy màng van xuống, kéo theo cụm van điều tiết mở ra. Khí nén từ nguồn cấp (áp suất cao) đi qua khe hở nhỏ để sang phía đầu ra, đồng thời bị giảm áp suất.

Bước 3 – Áp suất đầu ra tác động ngược lại. Khí ở đầu ra đồng thời tác động lên mặt dưới của màng van, tạo ra một lực đẩy ngược lên, chống lại lực của lò xo.

Bước 4 – Cân bằng và ổn định. Khi áp suất đầu ra tăng đến mức lực đẩy khí cân bằng với lực lò xo, màng van dịch chuyển lên và thu hẹp khe hở, hạn chế lượng khí đi vào. Ngược lại, nếu thiết bị tiêu thụ nhiều khí khiến áp suất đầu ra giảm, lực lò xo thắng thế, đẩy van mở rộng hơn để bù thêm khí.

Nhờ cơ chế tự điều chỉnh liên tục này, áp suất đầu ra luôn được giữ gần như không đổi dù áp suất đầu vào dao động hay lưu lượng tiêu thụ thay đổi. Với dòng van có lỗ xả áp, khi áp suất đầu ra vô tình vượt mức cài đặt (do giãn nở nhiệt hoặc điều chỉnh giảm áp), lượng khí dư sẽ được xả qua lỗ xả ra môi trường.

Phân loại bộ điều áp khí

Tùy theo cấu tạo và mục đích sử dụng, bộ điều áp khí được chia thành nhiều loại:

Theo cơ chế tác động:

• Điều áp tác động trực tiếp: Cấu tạo đơn giản, phản ứng nhanh, giá thành thấp, phù hợp với hầu hết ứng dụng thông thường.

• Điều áp tác động gián tiếp (có van dẫn hướng): Cho độ chính xác cao và lưu lượng lớn, thường dùng cho đường ống chính hoặc hệ thống yêu cầu áp suất ổn định tuyệt đối.

Theo khả năng xả áp:

• Loại có xả áp (relieving): Tự động xả khí dư khi áp suất đầu ra vượt mức cài đặt.

• Loại không xả áp (non-relieving): Không có lỗ xả, thường dùng cho các loại khí đặc biệt hoặc khí cần hạn chế thất thoát.

Theo cách điều khiển:

• Điều áp cơ (vặn tay): Phổ biến nhất, điều chỉnh bằng núm vặn.

• Điều áp điện tử (tỷ lệ): Điều chỉnh áp suất bằng tín hiệu điện, tích hợp trong các hệ thống tự động hóa cần thay đổi áp suất linh hoạt.

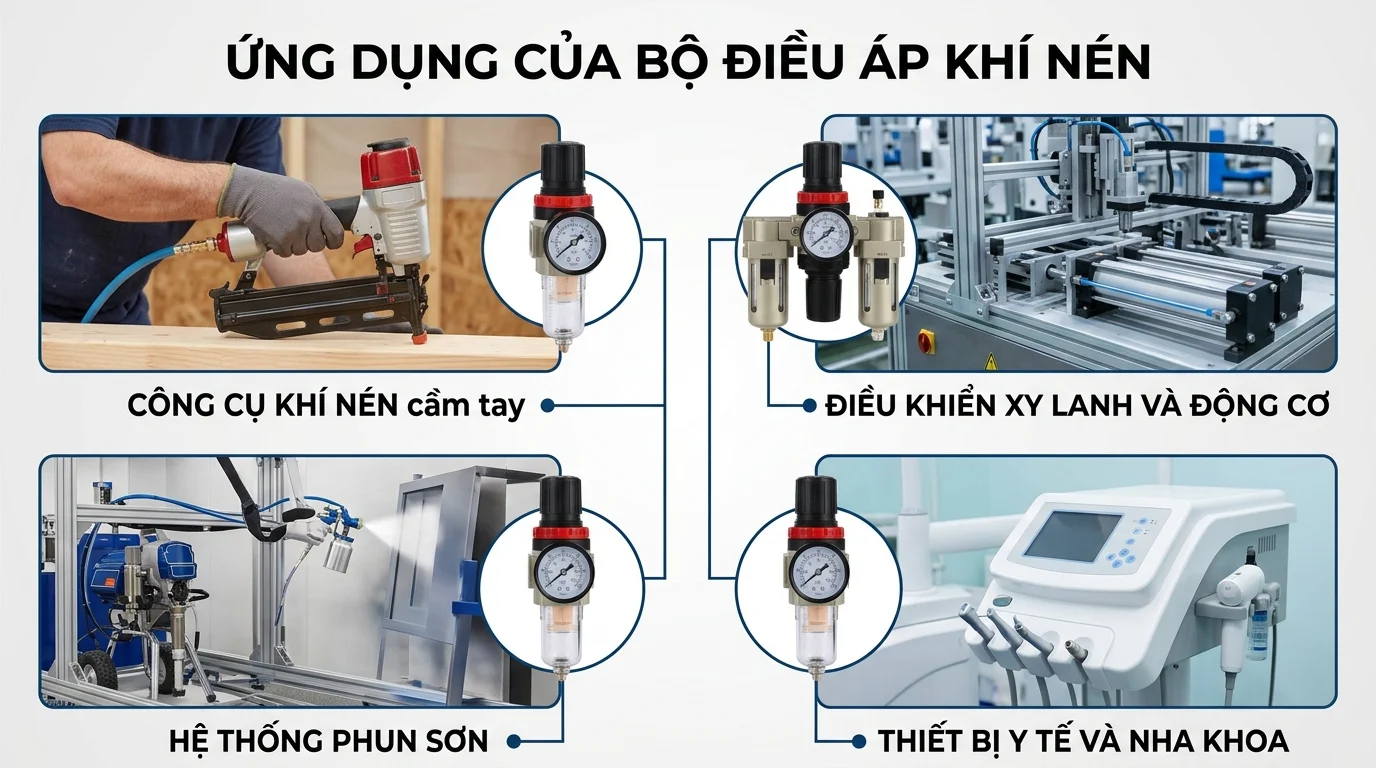

Ứng dụng của bộ điều áp khí

Bộ điều áp khí xuất hiện trong rất nhiều lĩnh vực:

• Sản xuất công nghiệp và tự động hóa: Cấp khí ổn định cho xi lanh khí nén, van điện từ, robot gắp, máy đóng gói, máy ép và dây chuyền lắp ráp.

• Cơ khí – chế tạo: Bảo vệ và điều chỉnh áp suất cho súng phun sơn, súng bắn đinh, máy mài, máy khoan khí nén và các dụng cụ cầm tay chạy bằng khí.

• Sơn và phun phủ: Áp suất ổn định giúp lớp sơn đều màu, không bị loang hay rỗ bề mặt.

• Thực phẩm và đồ uống: Kiểm soát áp suất trong máy chiết rót, đóng gói, hệ thống vận chuyển bằng khí, đảm bảo vệ sinh và độ chính xác.

• Y tế và phòng thí nghiệm: Điều chỉnh khí cấp cho thiết bị phân tích, máy thở và các dụng cụ cần độ chính xác cao.

• Gara, xưởng sửa chữa ô tô: Điều áp cho máy bơm lốp, cầu nâng, súng vặn bu lông và hệ thống rửa xe.

• Dệt may, in ấn, bao bì: Duy trì lực kẹp, lực ép ổn định cho các cơ cấu khí nén trên máy.

Lợi ích khi sử dụng bộ điều áp khí

Việc trang bị bộ điều áp đúng chuẩn mang lại nhiều giá trị thiết thực:

• Bảo vệ thiết bị: Tránh quá áp gây hỏng phớt, xi lanh, dụng cụ khí nén, kéo dài tuổi thọ máy móc.

• Tăng chất lượng sản phẩm: Áp suất ổn định giúp quy trình sản xuất đồng đều, giảm lỗi và phế phẩm.

• Tiết kiệm năng lượng: Không phải vận hành ở áp suất cao hơn mức cần thiết, từ đó giảm điện năng tiêu thụ của máy nén khí.

• An toàn lao động: Hạn chế nguy cơ nổ đường ống, bung khớp nối hay giật mạnh do áp suất đột ngột tăng cao.

• Linh hoạt trong sử dụng: Một nguồn khí chung có thể cấp cho nhiều thiết bị với các mức áp suất khác nhau.

Lưu ý khi lựa chọn bộ điều áp khí

Để chọn đúng thiết bị, bạn nên cân nhắc các yếu tố sau:

1. Dải áp suất làm việc: Áp suất cài đặt mong muốn nên nằm trong khoảng 20–80% dải điều chỉnh của van để đạt độ chính xác tốt nhất.

2. Lưu lượng khí cần thiết: Chọn van có lưu lượng định mức lớn hơn nhu cầu thực tế để tránh sụt áp khi thiết bị hoạt động hết công suất.

3. Kích thước cổng nối ren: Phổ biến là G1/8, G1/4, G3/8, G1/2, G3/4, G1 – cần khớp với đường ống hiện có.

4. Vật liệu thân van: Hợp kim nhôm nhẹ, giá tốt; đồng hoặc inox bền hơn, phù hợp môi trường ăn mòn hoặc yêu cầu vệ sinh.

5. Độ chính xác và độ nhạy: Ứng dụng tự động hóa, phòng thí nghiệm nên ưu tiên dòng có độ ổn định cao.

6. Thương hiệu và chứng nhận: Ưu tiên sản phẩm có nguồn gốc rõ ràng, chế độ bảo hành và hỗ trợ kỹ thuật đầy đủ.

Hướng dẫn lắp đặt và bảo dưỡng

Lắp đặt:

• Lắp đúng chiều khí đi (theo mũi tên trên thân van), cửa In nối với nguồn cấp, cửa Out nối với thiết bị.

• Nên lắp sau bộ lọc khí để loại bỏ bụi bẩn, hơi nước trước khi vào van, tránh kẹt màng và cụm van.

• Lắp đồng hồ đo áp ở vị trí dễ quan sát; đặt van gần điểm tiêu thụ để giảm sụt áp trên đường ống.

• Khi cài đặt, nên tăng áp suất từ thấp lên mức mong muốn thay vì hạ từ cao xuống để có kết quả chính xác hơn.

Bảo dưỡng:

• Kiểm tra định kỳ đồng hồ đo, phát hiện rò rỉ ở các khớp nối và thân van.

• Xả nước đọng trong bộ lọc thường xuyên, vì hơi ẩm là nguyên nhân chính làm hư hỏng màng và gioăng.

• Khi áp suất đầu ra tự tăng chậm (hiện tượng "creep") hoặc không giữ ổn định, cần kiểm tra và thay thế màng van, phớt hoặc cụm van điều tiết.

• Thay mới thiết bị khi bị mòn, nứt thân hoặc không còn điều chỉnh được.

Kết luận

Bộ điều áp khí tuy là một thiết bị nhỏ gọn nhưng đóng vai trò then chốt trong việc đảm bảo hệ thống khí nén vận hành an toàn, ổn định và tiết kiệm. Hiểu rõ cấu tạo và nguyên lý cân bằng lực giữa lò xo và áp suất khí đầu ra sẽ giúp bạn lựa chọn, lắp đặt và bảo dưỡng thiết bị đúng cách, từ đó nâng cao hiệu suất sản xuất và giảm thiểu chi phí sửa chữa về lâu dài. Nếu đang xây dựng hoặc nâng cấp hệ thống khí nén, hãy xác định rõ áp suất, lưu lượng và môi trường làm việc để chọn được bộ điều áp phù hợp nhất.
