Áp kế chữ U là gì? Cấu tạo và nguyên lý hoạt động chi tiết nhất

Trong các hệ thống công nghiệp, phòng thí nghiệm hay hệ thống thông gió, việc đo áp suất chính xác là yêu cầu quan trọng. Trong số nhiều loại thiết bị đo áp suất, áp kế hình chữ U là một trong những dụng cụ lâu đời, đơn giản nhưng vẫn được sử dụng rộng rãi nhờ độ tin cậy cao và chi phí thấp. Bài viết này sẽ giúp bạn hiểu rõ áp kế hình chữ U là gì, cấu tạo ra sao, nguyên lý hoạt động như thế nào và cách sử dụng hiệu quả.

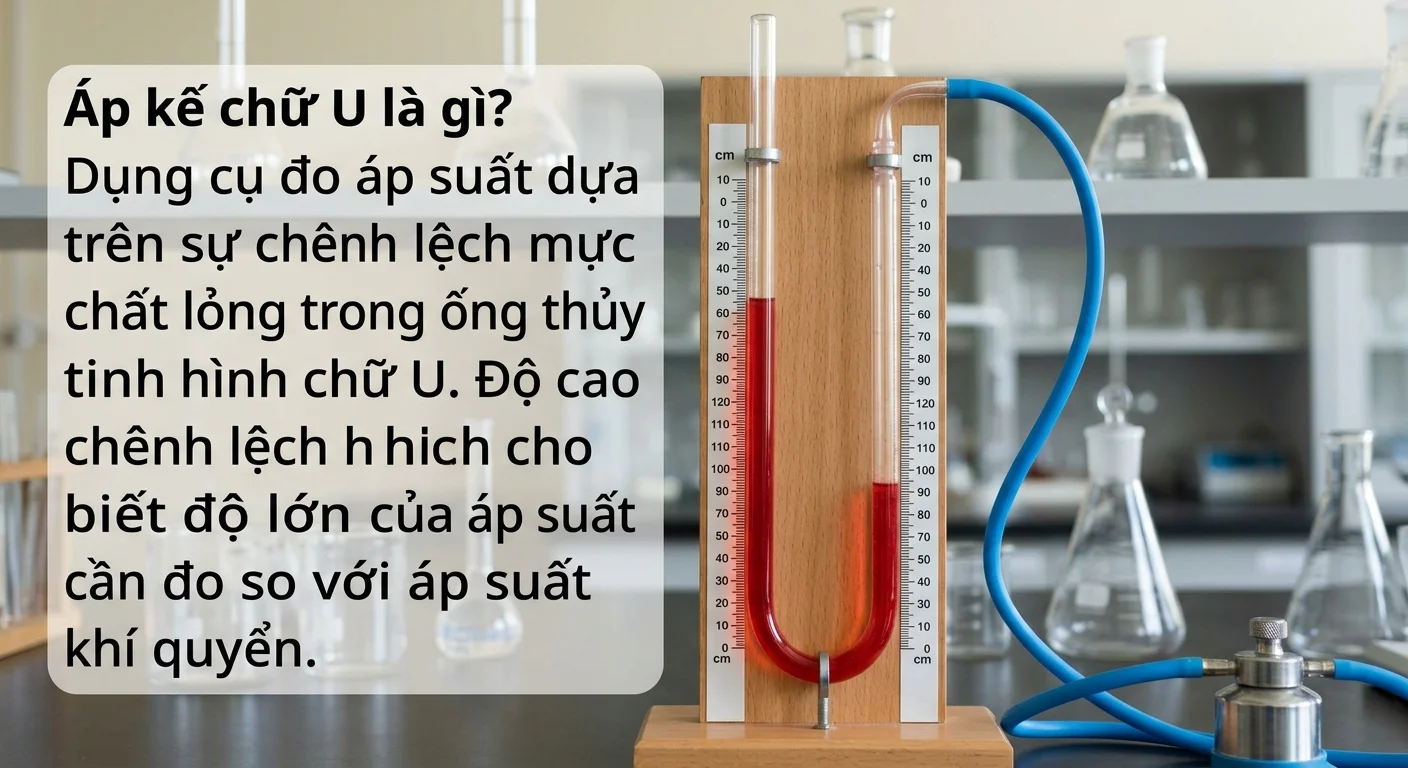

Áp kế chữ U là gì?

Áp kế chữ U (tiếng Anh: U-tube manometer) là thiết bị đo áp suất hoặc độ chênh lệch áp suất giữa hai điểm, dựa trên độ chênh lệch chiều cao của cột chất lỏng bên trong một ống uốn cong hình chữ U.

Đây là một trong những dụng cụ đo áp suất cơ bản và nguyên thủy nhất. Thiết bị thường được dùng để đo áp suất thấp hoặc độ chênh áp trong các hệ thống ống dẫn khí, quạt gió, buồng sạch, lò đốt, hệ thống lọc bụi...

Khác với đồng hồ áp suất kiểu cơ (dùng ống Bourdon) hay cảm biến áp suất điện tử, áp kế hình chữ U không có bộ phận cơ khí chuyển động và không cần nguồn điện. Kết quả đo được đọc trực tiếp từ vị trí mặt thoáng của chất lỏng trên thang đo.

Cấu tạo của áp kế chữ U

Áp kế hình chữ U có thiết kế rất đơn giản, gồm các bộ phận chính sau:

Ống hình chữ U

Đây là bộ phận cốt lõi của thiết bị. Ống thường được làm bằng thủy tinh hoặc nhựa trong suốt (acrylic, PVC trong) để dễ dàng quan sát mực chất lỏng bên trong. Hai nhánh của ống có tiết diện đều nhau, thông với nhau ở phần đáy. Ống thủy tinh cho độ chính xác và độ bền hóa học tốt, trong khi ống nhựa bền va đập hơn và an toàn hơn khi sử dụng ngoài hiện trường.

Chất lỏng công tác

Một lượng chất lỏng nhất định được đổ vào ống. Tùy vào dải áp suất cần đo, chất lỏng có thể là:

• Nước (thường pha màu): dùng cho áp suất thấp, dễ quan sát, an toàn và rẻ.

• Dầu: có khối lượng riêng nhỏ hơn nước, giúp tăng độ nhạy khi đo áp suất rất thấp.

• Thủy ngân: có khối lượng riêng lớn (khoảng 13.600 kg/m³), dùng để đo áp suất cao hơn với chiều cao cột chất lỏng nhỏ gọn. Tuy nhiên, do độc tính nên thủy ngân ngày càng hạn chế sử dụng.

Chất lỏng công tác cần không bay hơi nhanh, không phản ứng với môi chất cần đo và không bám dính vào thành ống.

Thang đo (vạch chia độ)

Thang đo được gắn song song với ống chữ U, giúp đọc chính xác độ dịch chuyển (chênh lệch chiều cao) của cột chất lỏng. Thang thường có vạch số 0 ở giữa và chia theo milimét (mm) hoặc inch, có thể quy đổi sang các đơn vị như mmH₂O, mmHg, Pa hay mbar.

Đầu nối

Các nhánh của ống chữ U được nối với nguồn áp suất cần đo thông qua ống dẫn mềm hoặc đầu nối ren. Có thể để hở một đầu ra khí quyển để đo áp suất dư (áp suất gauge), hoặc nối cả hai đầu vào hai điểm khác nhau để đo chênh áp.

Giá đỡ và bảng nền

Toàn bộ ống và thang đo thường được cố định trên một bảng nền bằng kim loại hoặc nhựa, giúp thiết bị đứng vững, giữ ống thẳng đứng và thuận tiện khi treo lên tường hoặc đặt trên bàn.

Nguyên lý hoạt động của áp kế chữ U

Nguyên lý hoạt động của áp kế hình chữ U dựa trên định luật thủy tĩnh học: trong một chất lỏng đứng yên, áp suất tại các điểm có cùng độ cao trong cùng một chất lỏng liên tục là như nhau.

Trạng thái cân bằng

Khi cả hai nhánh của ống chữ U cùng chịu một áp suất (ví dụ cùng thông với khí quyển), mực chất lỏng ở hai nhánh nằm ngang bằng nhau, trùng với vạch số 0 trên thang đo.

Khi có chênh lệch áp suất

Khi một nhánh chịu áp suất lớn hơn nhánh còn lại, áp suất này đẩy chất lỏng xuống ở nhánh chịu áp cao và đẩy chất lỏng lên ở nhánh chịu áp thấp. Quá trình dừng lại khi trọng lượng của cột chất lỏng chênh lệch cân bằng với độ chênh áp suất.

Khi đó, độ chênh lệch áp suất được tính theo công thức:

ΔP = ρ × g × h

Trong đó:

• ΔP: độ chênh lệch áp suất (Pa)

• ρ: khối lượng riêng của chất lỏng công tác (kg/m³)

• g: gia tốc trọng trường (≈ 9,81 m/s²)

• h: độ chênh lệch chiều cao giữa hai mặt thoáng (m)

Ví dụ minh họa

Giả sử dùng nước (ρ = 1.000 kg/m³) làm chất lỏng công tác, đo được độ chênh lệch chiều cao h = 100 mm = 0,1 m. Độ chênh áp suất sẽ là:

ΔP = 1.000 × 9,81 × 0,1 = 981 Pa (xấp xỉ 100 mmH₂O)

Từ công thức có thể thấy: chất lỏng có khối lượng riêng càng nhỏ thì với cùng một độ chênh áp, cột chất lỏng dịch chuyển càng lớn, nghĩa là thiết bị càng nhạy. Ngược lại, muốn đo áp suất lớn mà vẫn giữ thiết bị gọn thì cần dùng chất lỏng nặng như thủy ngân.

Các loại áp kế hình chữ U phổ biến

Áp kế hình chữ U hai nhánh thẳng: dạng cơ bản nhất, dùng để đo áp suất dư hoặc chênh áp.

Áp kế hình chữ U một nhánh nghiêng: nhánh đo được đặt nghiêng một góc nhỏ để kéo dài thang đọc, giúp tăng độ phân giải khi đo áp suất cực thấp (ví dụ trong hệ thống HVAC, phòng sạch).

Áp kế hình chữ U có bầu chứa (áp kế một nhánh): một nhánh có tiết diện lớn hơn nhiều, nên mực chất lỏng ở nhánh này gần như không đổi và chỉ cần đọc ở nhánh nhỏ.

Áp kế hình chữ U dạng thang cố định và thang di động: thang di động có thể chỉnh về vạch 0 trước khi đo, tăng độ chính xác.

Ưu điểm và nhược điểm

Ưu điểm

• Cấu tạo đơn giản, dễ chế tạo, giá thành thấp.

• Không cần nguồn điện, không có bộ phận chuyển động nên rất bền.

• Độ chính xác tốt với dải áp suất thấp.

• Có thể tự hiệu chuẩn dựa trên công thức vật lý, ít bị sai số do trôi tín hiệu.

• Dễ quan sát, dễ bảo trì.

Nhược điểm

• Chỉ phù hợp đo áp suất thấp và trung bình; dải đo bị giới hạn bởi chiều dài ống.

• Kích thước khá cồng kềnh khi đo áp suất lớn.

• Ống thủy tinh dễ vỡ, chất lỏng có thể bị tràn khi áp suất tăng đột ngột.

• Đọc số thủ công nên phụ thuộc vào người dùng, khó tích hợp vào hệ thống tự động.

• Thủy ngân có độc tính, cần tuân thủ quy định an toàn.

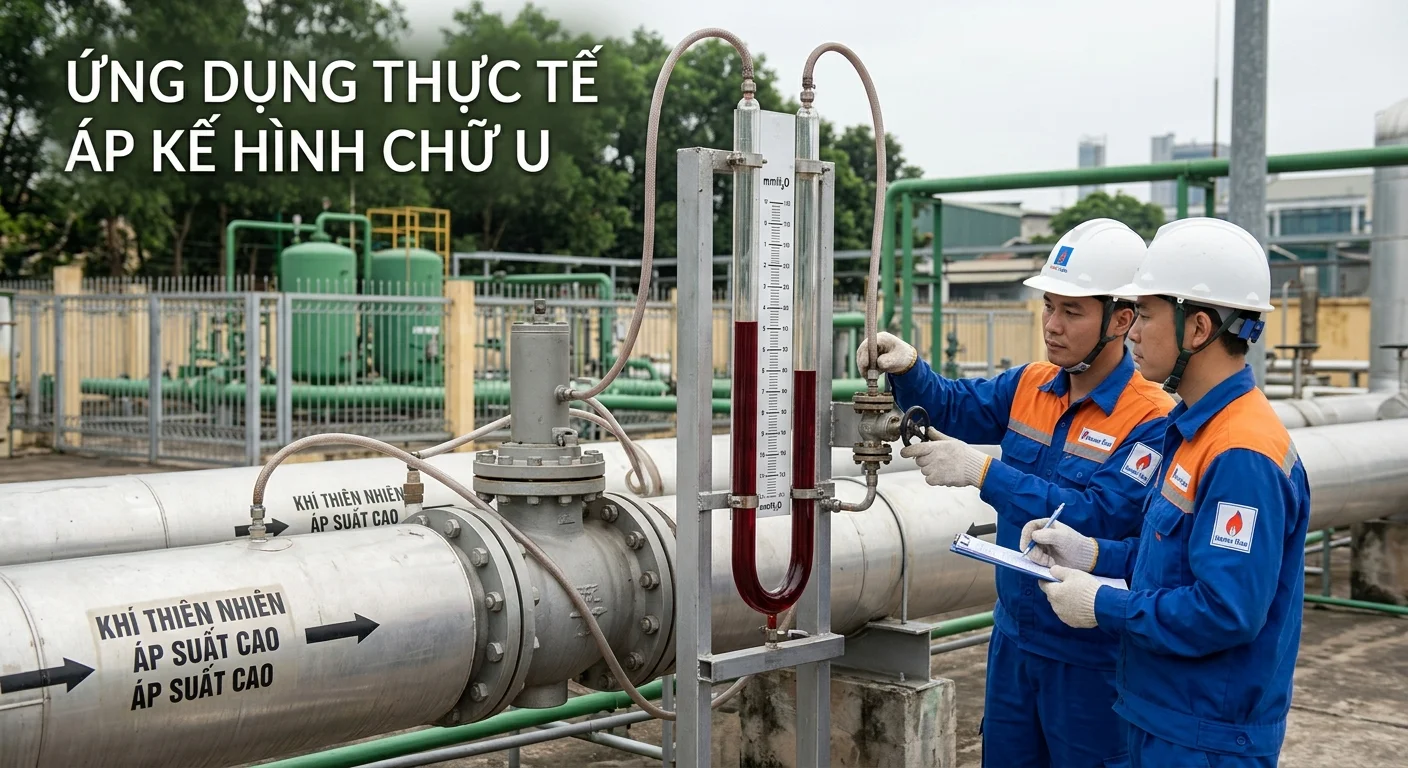

Ứng dụng thực tế Áp kế hình chữ U

Áp kế hình chữ U được sử dụng trong nhiều lĩnh vực:

• Hệ thống thông gió, điều hòa (HVAC): đo chênh áp qua bộ lọc, đường ống gió, quạt.

• Phòng sạch, phòng thí nghiệm: theo dõi áp suất dương/âm giữa các khu vực.

• Lò hơi, lò đốt: đo áp suất khí cấp và khí thải.

• Hệ thống khí nén, khí gas áp thấp: kiểm tra rò rỉ, đo áp suất đường ống.

• Giảng dạy vật lý: minh họa trực quan định luật thủy tĩnh học.

• Hiệu chuẩn thiết bị: làm chuẩn tham chiếu cho các đồng hồ áp suất thấp.

Hướng dẫn sử dụng áp kế hình chữ U

1. Chuẩn bị: đặt hoặc treo thiết bị thẳng đứng, kiểm tra ống không nứt vỡ.

2. Châm chất lỏng: đổ chất lỏng công tác đến vạch số 0 ở cả hai nhánh, loại bỏ bọt khí.

3. Kết nối: nối nhánh đo với điểm cần đo bằng ống mềm kín khí; để nhánh còn lại hở (đo áp dư) hoặc nối với điểm thứ hai (đo chênh áp).

4. Đọc kết quả: đợi mực chất lỏng ổn định, đặt mắt ngang tầm mặt thoáng để đọc, ghi lại độ chênh lệch chiều cao h ở hai nhánh.

5. Tính toán: áp dụng công thức ΔP = ρ × g × h hoặc quy đổi theo đơn vị trên thang.

6. Vệ sinh, bảo quản: sau khi dùng, xả chất lỏng nếu không sử dụng lâu dài, lau sạch ống.

Lưu ý khi sử dụng

• Luôn đọc tại điểm thấp nhất của mặt khum (với nước) hoặc điểm cao nhất (với thủy ngân) để giảm sai số.

• Không đột ngột nối thiết bị vào nguồn áp suất lớn vì có thể làm chất lỏng bị đẩy ra ngoài.

• Chọn chất lỏng phù hợp với môi chất đo, tránh phản ứng hóa học.

• Kiểm soát nhiệt độ vì khối lượng riêng chất lỏng thay đổi theo nhiệt độ, ảnh hưởng đến kết quả.

• Lắp đặt ở nơi ít rung động, tránh va chạm.

Kết luận

Áp kế hình chữ U là thiết bị đo áp suất đơn giản nhưng hiệu quả, dựa trên nguyên lý thủy tĩnh học cơ bản. Với cấu tạo gồm ống chữ U, chất lỏng công tác, thang đo và đầu nối, thiết bị cho phép đo trực tiếp áp suất thấp và độ chênh áp một cách chính xác, không cần nguồn điện. Dù hiện nay các cảm biến điện tử ngày càng phổ biến, áp kế hình chữ U vẫn giữ vai trò quan trọng trong giảng dạy, hiệu chuẩn và nhiều ứng dụng công nghiệp áp thấp. Hiểu rõ cấu tạo, nguyên lý và cách sử dụng sẽ giúp bạn lựa chọn và vận hành thiết bị đúng cách, đảm bảo kết quả đo đáng tin cậy.
