Các loại van điều chỉnh khí nén phổ biến trên thị trường hiện nay

Van điều chỉnh khí nén là thiết bị quan trọng trong các hệ thống sử dụng khí nén để vận hành máy móc, dây chuyền sản xuất và thiết bị tự động hóa công nghiệp. Sản phẩm có nhiệm vụ kiểm soát áp suất, lưu lượng hoặc hướng di chuyển của dòng khí, giúp hệ thống hoạt động ổn định, chính xác và an toàn hơn. Hiện nay, trên thị trường có nhiều loại van điều chỉnh khí nén với cấu tạo, nguyên lý hoạt động và chức năng khác nhau, đáp ứng đa dạng nhu cầu sử dụng của doanh nghiệp.

Việc tìm hiểu đặc điểm của từng loại van sẽ giúp người dùng lựa chọn thiết bị phù hợp với yêu cầu kỹ thuật, tối ưu hiệu suất vận hành và tiết kiệm chi phí đầu tư. Vậy có những loại van điều chỉnh khí nén nào phổ biến và chúng được ứng dụng ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

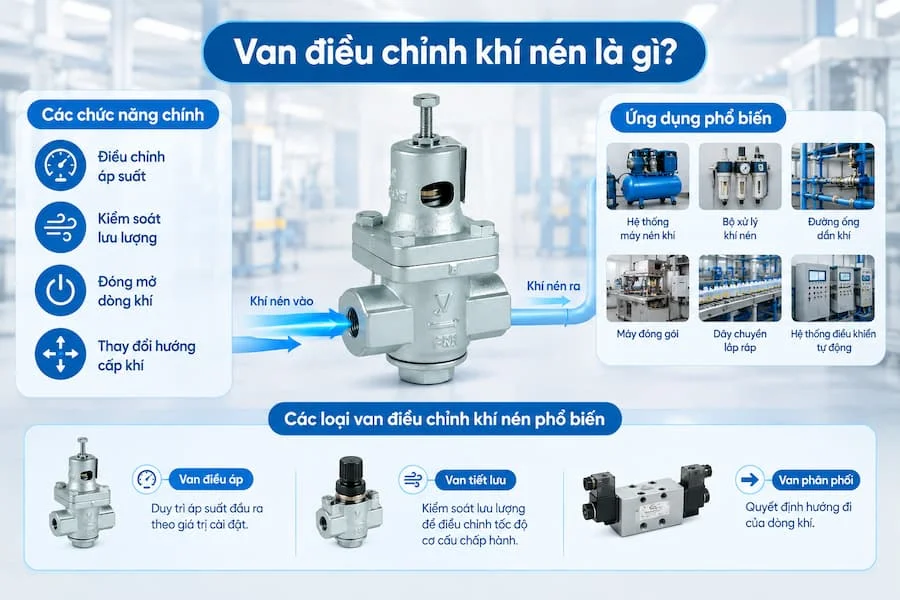

Van điều chỉnh khí nén là gì?

Van điều chỉnh khí nén là tên gọi chung của các thiết bị được sử dụng để kiểm soát dòng khí trong hệ thống khí nén. Tùy theo thiết kế, van có thể thực hiện chức năng điều chỉnh áp suất, kiểm soát lưu lượng, đóng mở dòng khí hoặc thay đổi hướng cấp khí đến các cơ cấu chấp hành.

Thiết bị này thường được lắp đặt trong hệ thống máy nén khí, bộ xử lý khí nén, đường ống dẫn khí, máy đóng gói, dây chuyền lắp ráp và các hệ thống điều khiển tự động. Một số loại van hoạt động bằng cơ cấu cơ khí, trong khi những loại khác sử dụng lực điện từ hoặc tín hiệu điều khiển khí nén để thực hiện nhiệm vụ.

Mỗi loại van có chức năng riêng biệt. Chẳng hạn, van điều áp giúp duy trì áp suất đầu ra theo giá trị cài đặt, van tiết lưu kiểm soát lưu lượng để điều chỉnh tốc độ cơ cấu chấp hành, còn van phân phối quyết định hướng đi của dòng khí. Vì vậy, người dùng cần xác định rõ mục đích sử dụng trước khi lựa chọn sản phẩm.

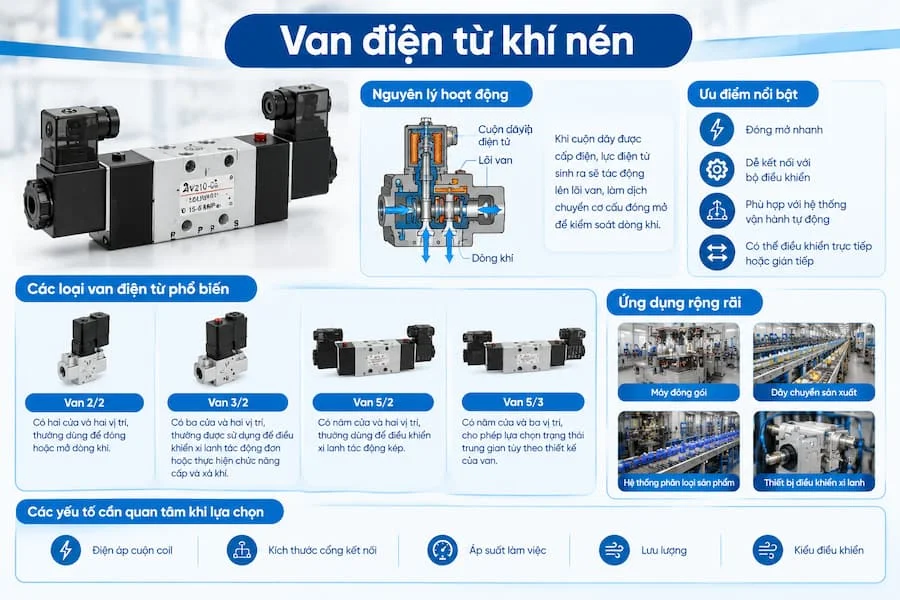

Van điện từ khí nén

Van điện từ khí nén là một trong những loại van được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp. Thiết bị hoạt động dựa trên lực điện từ tạo ra khi cuộn dây được cấp điện, từ đó dịch chuyển lõi van hoặc cơ cấu đóng mở để kiểm soát dòng khí.

Ưu điểm nổi bật của van điện từ là khả năng đóng mở nhanh, dễ kết nối với bộ điều khiển và phù hợp với các hệ thống cần vận hành tự động. Tùy theo thiết kế, van có thể điều khiển trực tiếp hoặc gián tiếp thông qua áp suất khí nén.

Một số loại van điện từ phổ biến gồm:

• Van 2/2: Có hai cửa và hai vị trí, thường dùng để đóng hoặc mở dòng khí.

• Van 3/2: Có ba cửa và hai vị trí, thường được sử dụng để điều khiển xi lanh tác động đơn hoặc thực hiện chức năng cấp và xả khí.

• Van 5/2: Có năm cửa và hai vị trí, thường dùng để điều khiển xi lanh tác động kép.

• Van 5/3: Có năm cửa và ba vị trí, cho phép lựa chọn trạng thái trung gian tùy theo thiết kế của van.

Van điện từ khí nén được ứng dụng rộng rãi trong máy đóng gói, dây chuyền sản xuất, hệ thống phân loại sản phẩm và thiết bị điều khiển xi lanh. Khi lựa chọn, cần quan tâm đến điện áp cuộn coil, kích thước cổng kết nối, áp suất làm việc, lưu lượng và kiểu điều khiển.

Van điều áp khí nén

Van điều áp khí nén có chức năng giảm và duy trì áp suất đầu ra ở mức phù hợp với yêu cầu của thiết bị sử dụng. Đây là bộ phận quan trọng trong hệ thống khí nén, đặc biệt khi các cơ cấu chấp hành cần áp suất ổn định để hoạt động chính xác.

Thông thường, van điều áp được lắp đặt sau bộ lọc khí hoặc tích hợp trong bộ lọc – điều áp – tra dầu, tùy theo cấu hình hệ thống. Người vận hành có thể điều chỉnh áp suất đầu ra thông qua núm vặn hoặc cơ cấu điều chỉnh chuyên dụng. Một số sản phẩm được trang bị đồng hồ đo áp suất để thuận tiện theo dõi và kiểm tra.

Việc sử dụng van điều áp phù hợp giúp hạn chế tình trạng áp suất quá cao, giảm nguy cơ hư hỏng thiết bị và góp phần sử dụng năng lượng hiệu quả hơn. Tuy nhiên, van điều áp thông thường không thay thế van an toàn và không phải thiết bị dùng để tự động điều chỉnh áp suất máy nén trong mọi trường hợp.

Loại van này thường được sử dụng trong các hệ thống điều khiển xi lanh, máy móc sản xuất, thiết bị phun sơn và dây chuyền lắp ráp. Khi lựa chọn, nên kiểm tra dải áp suất điều chỉnh, áp suất đầu vào tối đa, lưu lượng đáp ứng và kích thước kết nối.

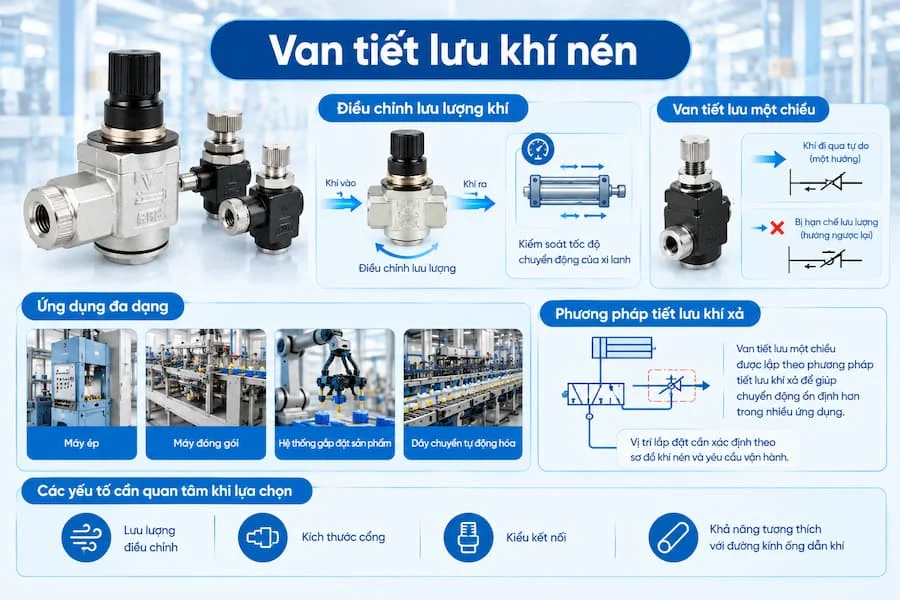

Van tiết lưu khí nén

Van tiết lưu khí nén được sử dụng để điều chỉnh lưu lượng khí đi qua đường ống, qua đó kiểm soát tốc độ chuyển động của xi lanh hoặc các cơ cấu chấp hành. Đây là giải pháp phổ biến khi hệ thống cần điều chỉnh tốc độ làm việc mà không thay đổi cấu hình điều khiển tổng thể.

Một số van tiết lưu được thiết kế với núm vặn để người dùng điều chỉnh độ mở của đường dẫn khí. Trong hệ thống khí nén, van tiết lưu một chiều thường cho phép khí đi qua tự do theo một hướng và bị hạn chế lưu lượng theo hướng ngược lại.

Khi lắp van tiết lưu một chiều để điều chỉnh tốc độ xi lanh, phương pháp tiết lưu khí xả thường được sử dụng vì có thể giúp chuyển động ổn định hơn trong nhiều ứng dụng. Tuy nhiên, vị trí lắp đặt cần được xác định theo sơ đồ khí nén và yêu cầu vận hành cụ thể.

Van tiết lưu khí nén thường xuất hiện trong máy ép, máy đóng gói, hệ thống gắp đặt sản phẩm và dây chuyền tự động hóa. Khi chọn mua, cần chú ý đến lưu lượng điều chỉnh, kích thước cổng, kiểu kết nối và khả năng tương thích với đường kính ống dẫn khí.

Van phân phối khí nén

Van phân phối khí nén có nhiệm vụ thay đổi hướng dòng khí để điều khiển hoạt động của các cơ cấu chấp hành. Đây là thành phần quan trọng trong hệ thống khí nén sử dụng xi lanh, bộ truyền động hoặc các thiết bị cần chuyển đổi giữa nhiều trạng thái làm việc.

Van phân phối có thể được điều khiển bằng tay, bằng cơ cấu cơ khí, bằng khí nén hoặc bằng điện từ. Trong đó, van điều khiển điện từ được sử dụng phổ biến trong các dây chuyền tự động nhờ khả năng kết nối với PLC và các bộ điều khiển công nghiệp.

Các loại van phân phối thường được phân biệt theo số cửa và số vị trí, chẳng hạn van 3/2, 5/2 và 5/3. Mỗi cấu hình có cách cấp khí, xả khí và trạng thái làm việc khác nhau. Vì vậy, cần lựa chọn van dựa trên loại xi lanh, sơ đồ điều khiển và yêu cầu chuyển động của thiết bị.

Van phân phối khí nén được ứng dụng trong dây chuyền lắp ráp, máy cắt, máy đóng gói và hệ thống điều khiển cơ cấu chuyển động. Khi lựa chọn, người dùng cần kiểm tra số cửa, số vị trí, lưu lượng, áp suất làm việc và phương thức điều khiển.

Van một chiều khí nén

Van một chiều khí nén có chức năng cho phép dòng khí đi qua theo một hướng và hạn chế dòng khí chảy ngược trở lại. Cơ cấu bên trong thường sử dụng lò xo, đĩa van hoặc phần tử đóng mở để kiểm soát chiều dòng khí tùy theo chênh lệch áp suất.

Loại van này thường được sử dụng trong những hệ thống cần duy trì hướng dòng khí, hạn chế hiện tượng hồi lưu hoặc hỗ trợ bảo vệ các bộ phận phía trước. Van một chiều cũng có thể được bố trí tại một số vị trí trong mạch khí nén để đáp ứng yêu cầu vận hành riêng biệt.

Ưu điểm của van một chiều là cấu tạo tương đối đơn giản, dễ lắp đặt và không cần tín hiệu điều khiển điện trong các thiết kế cơ bản. Tuy nhiên, thiết bị không có chức năng điều chỉnh áp suất đầu ra hoặc kiểm soát lưu lượng chính xác như các loại van chuyên dụng.

Khi lựa chọn van một chiều khí nén, cần quan tâm đến chiều lắp đặt, áp suất làm việc, lưu lượng, kích thước kết nối và độ kín của van.

Van điều khiển tỷ lệ khí nén

Van điều khiển tỷ lệ khí nén là loại van cho phép điều chỉnh áp suất hoặc lưu lượng theo tín hiệu điều khiển, tùy thuộc vào thiết kế của thiết bị. Khác với van đóng mở thông thường chỉ có những trạng thái xác định, van tỷ lệ có thể tạo ra nhiều mức điều khiển trung gian trong phạm vi làm việc cho phép.

Một số dòng van điều áp tỷ lệ sử dụng tín hiệu điện để điều chỉnh áp suất đầu ra theo giá trị đặt. Nhờ đó, hệ thống có thể thay đổi lực tác động của xi lanh hoặc duy trì điều kiện vận hành phù hợp với từng giai đoạn sản xuất.

Loại van này thường được ứng dụng trong dây chuyền tự động hóa có yêu cầu kiểm soát chính xác, thiết bị kiểm tra sản phẩm, máy lắp ráp và các hệ thống cần thay đổi áp suất linh hoạt.

Do có cấu tạo và yêu cầu điều khiển phức tạp hơn van thông thường, chi phí đầu tư cho van tỷ lệ thường cao hơn. Khi lựa chọn, cần kiểm tra loại tín hiệu đầu vào, dải điều chỉnh, độ chính xác, lưu lượng và khả năng tương thích với bộ điều khiển.

Kinh nghiệm lựa chọn van điều chỉnh khí nén phù hợp

Để lựa chọn van điều chỉnh khí nén phù hợp, người dùng cần căn cứ vào chức năng cần thực hiện thay vì chỉ dựa vào tên gọi sản phẩm. Nếu cần duy trì áp suất đầu ra, nên ưu tiên van điều áp. Nếu cần thay đổi tốc độ xi lanh, van tiết lưu có thể là lựa chọn phù hợp. Trong khi đó, van phân phối và van điện từ thích hợp với nhiệm vụ chuyển hướng, đóng mở và điều khiển dòng khí.

Bên cạnh chức năng, cần xem xét các thông số kỹ thuật như áp suất làm việc, lưu lượng, kích thước cổng ren, đường kính ống dẫn và nhiệt độ môi trường. Với van điện từ, cần kiểm tra thêm điện áp điều khiển và kiểu đấu nối. Đối với môi trường có độ ẩm cao, bụi bẩn hoặc nguy cơ ăn mòn, nên lựa chọn vật liệu và cấp bảo vệ phù hợp.

Ngoài ra, người dùng nên ưu tiên sản phẩm có thông số rõ ràng, nguồn gốc đáng tin cậy và khả năng thay thế phụ kiện khi cần bảo trì. Việc lắp đặt đúng sơ đồ, sử dụng khí nén đã được xử lý phù hợp và kiểm tra định kỳ cũng góp phần kéo dài tuổi thọ thiết bị.

Kết luận

Các loại van điều chỉnh khí nén trên thị trường hiện nay rất đa dạng, từ van điện từ, van điều áp, van tiết lưu đến van phân phối, van một chiều và van điều khiển tỷ lệ. Mỗi loại có nguyên lý hoạt động và chức năng riêng, phù hợp với những yêu cầu khác nhau trong hệ thống khí nén công nghiệp.

Hiểu rõ đặc điểm của từng loại van sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, nâng cao hiệu quả vận hành và hạn chế các sự cố kỹ thuật. Trước khi mua, nên xác định mục đích sử dụng, đối chiếu thông số kỹ thuật và tham khảo tư vấn từ nhà cung cấp để lựa chọn sản phẩm phù hợp nhất với hệ thống thực tế.
