Van Gió Điều Khiển Bằng Điện Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

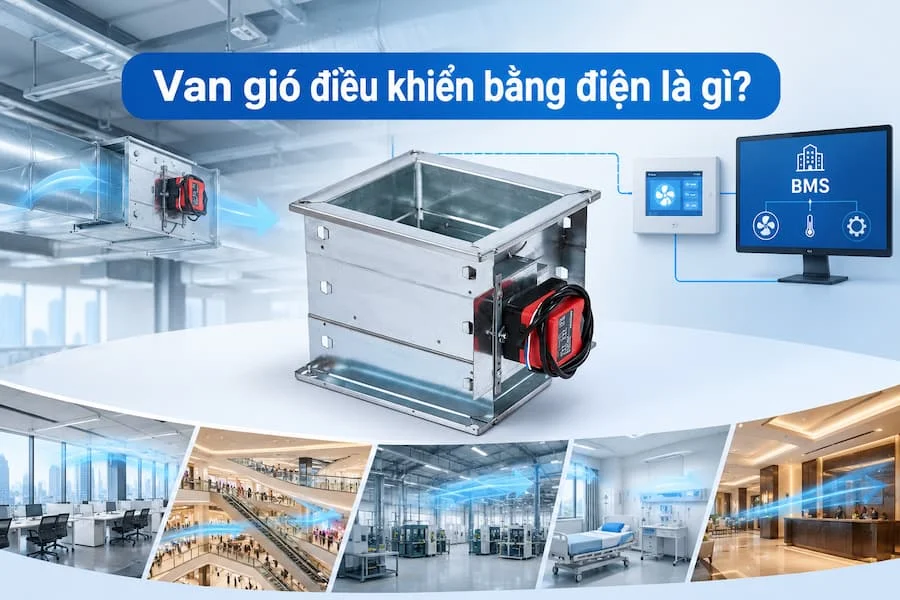

Van gió điều khiển bằng điện là gì?

Van gió điều khiển bằng điện là thiết bị được sử dụng trong hệ thống thông gió, điều hòa không khí và xử lý khí nhằm điều chỉnh hoặc đóng mở dòng không khí lưu thông trong đường ống gió. Thiết bị thường được lắp đặt tại các nhánh ống, cửa cấp gió, cửa hồi gió hoặc những vị trí cần kiểm soát lưu lượng không khí theo yêu cầu vận hành.

Khác với van gió vận hành thủ công bằng tay gạt hoặc tay xoay, Valve gió điều khiển bằng điện sử dụng bộ truyền động điện để thay đổi vị trí cánh van. Khi nhận tín hiệu điều khiển, bộ truyền động sẽ tác động lên trục van, giúp cánh van đóng, mở hoặc điều chỉnh góc mở tùy theo thiết kế.

Thiết bị có thể hoạt động thông qua công tắc điều khiển, bộ điều khiển trung tâm hoặc hệ thống quản lý tòa nhà BMS. Nhờ đó, người vận hành có thể kiểm soát luồng không khí từ xa, giảm thao tác trực tiếp và nâng cao mức độ tự động hóa cho công trình.

Valve gió điều khiển bằng điện được sử dụng phổ biến trong các tòa nhà văn phòng, trung tâm thương mại, nhà máy, bệnh viện, khách sạn và nhiều công trình có hệ thống HVAC. Tùy thuộc vào mục đích sử dụng, thiết bị có thể được lựa chọn với cơ chế đóng mở ON/OFF hoặc điều khiển theo tỷ lệ để đáp ứng nhu cầu điều chỉnh lưu lượng gió.

Cấu tạo của van gió điều khiển bằng điện

Valve gió điều khiển bằng điện thường gồm thân van, cánh van, trục truyền động, bộ truyền động điện và các bộ phận kết nối. Cấu tạo cụ thể có thể thay đổi tùy theo kích thước, hình dạng van, vật liệu chế tạo và yêu cầu của hệ thống.

Thân van

Thân van là bộ phận tạo khung và định hình đường lưu thông không khí. Bộ phận này thường được chế tạo từ tôn mạ kẽm, thép hoặc inox tùy theo môi trường sử dụng. Thân van có thể được thiết kế dạng vuông, chữ nhật hoặc tròn để phù hợp với kết cấu đường ống gió.

Độ cứng của thân van ảnh hưởng đến khả năng lắp đặt, độ ổn định và độ kín của thiết bị. Đối với môi trường có độ ẩm cao hoặc yêu cầu vệ sinh nghiêm ngặt, cần lựa chọn vật liệu có khả năng chống ăn mòn phù hợp.

Cánh van

Cánh van là bộ phận trực tiếp điều chỉnh dòng không khí đi qua. Tùy theo thiết kế, van có thể sử dụng một cánh hoặc nhiều cánh liên kết với nhau. Khi cánh van thay đổi góc mở, diện tích lưu thông không khí cũng thay đổi theo.

Ở trạng thái đóng, cánh van hạn chế dòng khí đi qua. Khi mở hoàn toàn, không khí có thể lưu thông qua van với mức cản trở thấp hơn. Một số dòng van được trang bị gioăng làm kín nhằm giảm rò rỉ khí khi đóng, tuy nhiên mức độ kín thực tế phụ thuộc vào kết cấu và tiêu chuẩn của từng sản phẩm.

Bộ truyền động điện

Bộ truyền động điện là thành phần quan trọng giúp van vận hành tự động. Bộ phận này sử dụng động cơ điện cùng cơ cấu truyền lực để tạo chuyển động quay hoặc chuyển động cơ học phù hợp, từ đó làm thay đổi vị trí cánh van.

Tùy từng model, bộ truyền động có thể sử dụng nguồn điện 24V AC/DC, 230V AC hoặc mức điện áp khác theo thông số nhà sản xuất. Một số thiết bị hỗ trợ điều khiển đóng mở hoàn toàn, trong khi những dòng khác cho phép điều chỉnh góc mở theo tín hiệu điều khiển.

Trục van và cơ cấu liên kết

Trục van có nhiệm vụ truyền chuyển động từ bộ truyền động đến cánh van. Đối với van nhiều cánh, cơ cấu liên kết còn giúp các cánh chuyển động đồng bộ, hạn chế tình trạng đóng mở không đều.

Chất lượng của trục và các khớp liên kết ảnh hưởng trực tiếp đến độ ổn định khi vận hành. Nếu các bộ phận bị kẹt, cong hoặc mài mòn, van có thể hoạt động chậm, phát ra tiếng ồn hoặc không đạt được vị trí yêu cầu.

Bộ phận điều khiển và kết nối điện

Một số van được tích hợp công tắc hành trình, tiếp điểm phản hồi vị trí hoặc bộ phận nhận tín hiệu điều khiển. Những thành phần này giúp hệ thống xác định trạng thái đóng mở và phối hợp hoạt động với các thiết bị khác.

Hệ thống dây dẫn, đầu nối và mạch điều khiển cần được lựa chọn phù hợp với điện áp, môi trường lắp đặt và yêu cầu an toàn điện.

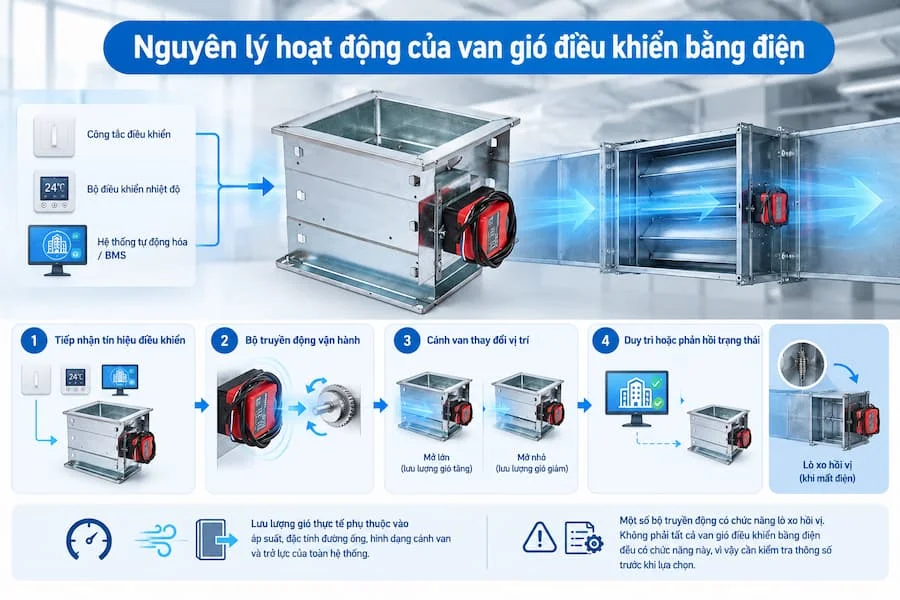

Nguyên lý hoạt động của van gió điều khiển bằng điện

Valve gió điều khiển bằng điện hoạt động dựa trên nguyên lý chuyển đổi năng lượng điện thành chuyển động cơ học. Khi nhận lệnh từ thiết bị điều khiển, bộ truyền động điện sẽ vận hành và truyền lực đến trục van, làm thay đổi góc mở của cánh van.

Quá trình hoạt động thường diễn ra theo các bước sau:

Tiếp nhận tín hiệu điều khiển: Van nhận lệnh từ công tắc, bộ điều khiển nhiệt độ, hệ thống tự động hóa hoặc BMS. Tín hiệu có thể là lệnh mở, đóng hoặc yêu cầu điều chỉnh vị trí.

Bộ truyền động vận hành: Sau khi nhận lệnh, động cơ điện hoạt động và tạo chuyển động truyền đến trục van. Tốc độ và hành trình phụ thuộc vào thiết kế của bộ truyền động.

Cánh van thay đổi vị trí: Cánh van quay đến góc mở tương ứng với tín hiệu điều khiển. Khi cánh van mở rộng, lượng không khí đi qua thường tăng lên; khi cánh van thu hẹp góc mở, lưu lượng gió có thể giảm.

Duy trì hoặc phản hồi trạng thái: Với loại ON/OFF, van thường di chuyển đến vị trí mở hoặc đóng theo lệnh. Với loại điều khiển theo tỷ lệ, van có thể duy trì nhiều vị trí trung gian để đáp ứng nhu cầu điều chỉnh lưu lượng. Một số bộ truyền động cung cấp tín hiệu phản hồi để hệ thống giám sát trạng thái hoạt động.

Cần lưu ý rằng góc mở không phải lúc nào cũng tỷ lệ thuận với lưu lượng gió. Lưu lượng thực tế còn phụ thuộc vào áp suất, đặc tính đường ống, hình dạng cánh van và trở lực của toàn hệ thống.

Ngoài ra, một số bộ truyền động có chức năng lò xo hồi vị. Khi mất điện, van có thể tự trở về vị trí được thiết kế sẵn. Tuy nhiên, không phải tất cả Valve gió điều khiển bằng điện đều có chức năng này, vì vậy cần kiểm tra thông số trước khi lựa chọn.

Phân loại Valve gió điều khiển bằng điện phổ biến

Trên thị trường hiện nay, Valve gió điều khiển bằng điện được phân loại theo phương thức điều khiển, kết cấu cánh van và mục đích sử dụng.

Phân loại theo phương thức điều khiển

Van gió điều khiển ON/OFF chỉ có hai trạng thái cơ bản là mở và đóng. Loại này phù hợp với các hệ thống cần cấp hoặc ngắt luồng không khí theo lịch trình, theo công tắc hoặc theo tín hiệu từ hệ thống điều khiển.

Van gió điều khiển tuyến tính cho phép điều chỉnh nhiều vị trí trung gian. Bộ truyền động thường nhận tín hiệu điều khiển như 0–10V hoặc 2–10V, tùy model. Dòng van này phù hợp với hệ thống cần thay đổi lưu lượng gió liên tục để đáp ứng tải lạnh, tải nhiệt hoặc nhu cầu thông gió thực tế.

Phân loại theo kết cấu cánh van

Van gió một cánh có kết cấu tương đối đơn giản, phù hợp với một số đường ống hoặc cửa gió có kích thước nhỏ. Van gió nhiều cánh sử dụng các cánh liên kết để đóng mở đồng bộ, thường được lựa chọn cho đường ống chữ nhật hoặc các hệ thống có kích thước lớn.

Việc lựa chọn cần dựa trên kích thước đường ống, lưu lượng yêu cầu, áp suất làm việc và không gian lắp đặt.

Phân loại theo ứng dụng

Van gió điều khiển thông thường được sử dụng để đóng mở hoặc điều chỉnh lưu lượng không khí trong hệ thống HVAC. Trong khi đó, van gió chống cháy hoặc van chặn lửa có yêu cầu kỹ thuật riêng về khả năng chịu nhiệt, cơ cấu kích hoạt và tiêu chuẩn kiểm định.

Không nên mặc định rằng mọi Valve gió điều khiển bằng điện đều có chức năng chống cháy. Nếu sử dụng cho hệ thống phòng cháy chữa cháy, cần lựa chọn đúng chủng loại được thiết kế và chứng nhận phù hợp với yêu cầu của công trình.

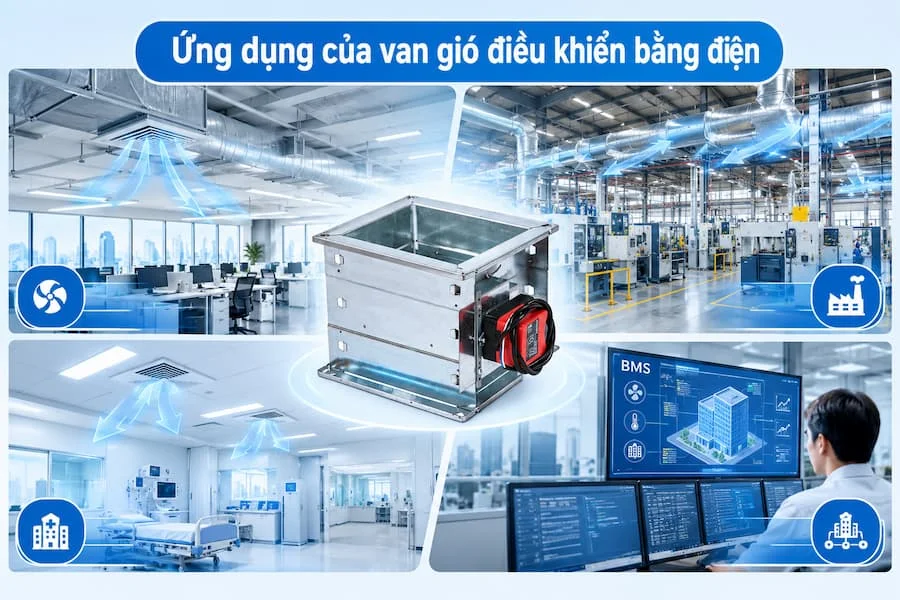

Ứng dụng của Valve gió điều khiển bằng điện

Hệ thống điều hòa không khí và thông gió HVAC

Trong các hệ thống HVAC, Valve gió điều khiển bằng điện được sử dụng để điều chỉnh lượng không khí cấp vào từng khu vực. Khi nhu cầu làm mát hoặc thông gió thay đổi, hệ thống điều khiển có thể thay đổi góc mở van nhằm hỗ trợ phân phối gió phù hợp.

Giải pháp này thường được ứng dụng trong văn phòng, khách sạn, trung tâm thương mại và các tòa nhà có nhiều khu vực sử dụng độc lập.

Nhà máy và khu công nghiệp

Tại nhà máy, van gió có thể được lắp đặt trong hệ thống cấp khí tươi, hút khí thải hoặc thông gió khu vực sản xuất. Việc điều khiển tự động giúp phối hợp hoạt động giữa các tuyến ống và thiết bị xử lý không khí, từ đó nâng cao khả năng kiểm soát môi trường làm việc.

Đối với khu vực có bụi, hơi hóa chất hoặc nhiệt độ cao, cần lựa chọn thiết bị có vật liệu và thông số kỹ thuật phù hợp với điều kiện vận hành.

Bệnh viện và phòng sạch

Bệnh viện, phòng thí nghiệm và phòng sạch thường yêu cầu kiểm soát nghiêm ngặt lưu lượng gió, áp suất và chất lượng không khí. Valve gió điều khiển bằng điện có thể được tích hợp vào hệ thống tự động hóa để hỗ trợ điều chỉnh luồng khí giữa các khu vực.

Tuy nhiên, thiết bị cần được lựa chọn đồng bộ với thiết kế HVAC, yêu cầu lọc khí và chế độ kiểm soát áp suất của từng công trình.

Hệ thống quản lý tòa nhà BMS

Khi kết nối với BMS, Valve gió điều khiển bằng điện có thể nhận lệnh từ hệ thống trung tâm, phối hợp với cảm biến nhiệt độ, cảm biến chất lượng không khí hoặc lịch vận hành. Nhờ đó, người quản lý có thể giám sát và điều chỉnh hoạt động thông gió thuận tiện hơn.

Việc tự động hóa cũng hỗ trợ giảm thời gian thao tác thủ công và tối ưu mức tiêu thụ năng lượng khi hệ thống được thiết kế, cài đặt đúng cách.

Ưu điểm và hạn chế của van gió điều khiển bằng điện

Valve gió điều khiển bằng điện có ưu điểm nổi bật là khả năng vận hành tự động, điều khiển từ xa và tích hợp với các hệ thống quản lý hiện đại. Thiết bị giúp điều chỉnh luồng không khí linh hoạt, giảm sự phụ thuộc vào thao tác thủ công và thuận tiện cho việc quản lý nhiều khu vực cùng lúc.

Một số dòng van có thể điều chỉnh theo tỷ lệ, giúp đáp ứng sự thay đổi của nhu cầu thông gió. Khi kết hợp với cảm biến và bộ điều khiển phù hợp, hệ thống còn có khả năng tối ưu phân phối không khí theo điều kiện vận hành thực tế.

Tuy nhiên, thiết bị cũng có những hạn chế nhất định. Chi phí đầu tư ban đầu thường cao hơn van gió vận hành thủ công do có thêm bộ truyền động và hệ thống điện. Van cần được cấp nguồn đúng yêu cầu, lắp đặt và đấu nối chính xác. Nếu bộ truyền động bị hỏng, nguồn điện không ổn định hoặc cơ cấu cánh van bị kẹt, thiết bị có thể không hoạt động như mong muốn.

Do đó, người dùng cần cân nhắc giữa chi phí đầu tư, mức độ tự động hóa và yêu cầu thực tế của công trình trước khi lựa chọn.

Kinh nghiệm lựa chọn và lắp đặt van gió điều khiển bằng điện

Để lựa chọn Valve gió điều khiển bằng điện phù hợp, trước tiên cần xác định kích thước đường ống, lưu lượng không khí, áp suất làm việc và mục đích sử dụng. Các thông số này giúp xác định kiểu van, kích thước cánh và đặc tính vận hành cần thiết.

Tiếp theo, cần kiểm tra điện áp cấp cho bộ truyền động, phương thức điều khiển ON/OFF hay tuyến tính, tín hiệu đầu vào và khả năng tương thích với hệ thống điều khiển hiện có. Nếu cần giám sát trạng thái đóng mở từ xa, nên ưu tiên bộ truyền động có tiếp điểm phản hồi phù hợp.

Vị trí lắp đặt cần đảm bảo không gian cho bộ truyền động, thuận tiện cho việc đấu nối và bảo trì. Van phải được lắp đúng chiều, đúng hướng dẫn của nhà sản xuất và có cơ cấu liên kết chắc chắn. Đối với các hệ thống có yêu cầu kín khí cao, cần kiểm tra gioăng và chất lượng kết nối để hạn chế rò rỉ.

Sau khi hoàn thành lắp đặt, cần kiểm tra hoạt động đóng mở, thời gian vận hành, tín hiệu điều khiển và khả năng phối hợp với hệ thống trung tâm. Việc bảo trì định kỳ nên bao gồm kiểm tra cánh van, trục truyền động, dây dẫn, đầu nối và tình trạng của bộ truyền động điện.

Kết luận

Valve gió điều khiển bằng điện là thiết bị quan trọng trong các hệ thống thông gió và điều hòa không khí hiện đại. Với khả năng đóng mở tự động, điều chỉnh lưu lượng và tích hợp hệ thống điều khiển trung tâm, thiết bị góp phần nâng cao hiệu quả quản lý luồng không khí trong nhiều loại công trình.

Để đạt hiệu quả sử dụng lâu dài, người dùng cần lựa chọn van theo đúng kích thước, lưu lượng, điện áp và phương thức điều khiển. Đồng thời, việc lắp đặt đúng kỹ thuật, kiểm tra định kỳ và lựa chọn bộ truyền động phù hợp sẽ giúp hệ thống vận hành ổn định, an toàn và đáp ứng tốt nhu cầu thực tế.
