Van hơi tay gạt là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Van hơi tay gạt là thiết bị cơ khí được sử dụng để đóng, mở hoặc kiểm soát dòng lưu chất trong hệ thống đường ống bằng thao tác trực tiếp trên tay gạt. Tùy theo thiết kế, van có thể được ứng dụng trong các hệ thống cấp nước, khí nén, dầu và một số đường ống hơi nóng đáp ứng yêu cầu kỹ thuật của sản phẩm. Nhờ thao tác nhanh, cấu tạo tương đối đơn giản và khả năng vận hành thuận tiện, dòng van này được sử dụng trong nhiều lĩnh vực công nghiệp và dân dụng.

Tuy nhiên, không phải tất cả các loại van tay gạt đều phù hợp với môi trường hơi nóng có nhiệt độ và áp suất cao. Để lựa chọn đúng thiết bị, người dùng cần hiểu rõ cấu tạo, nguyên lý hoạt động, vật liệu chế tạo và phạm vi ứng dụng của từng loại van.

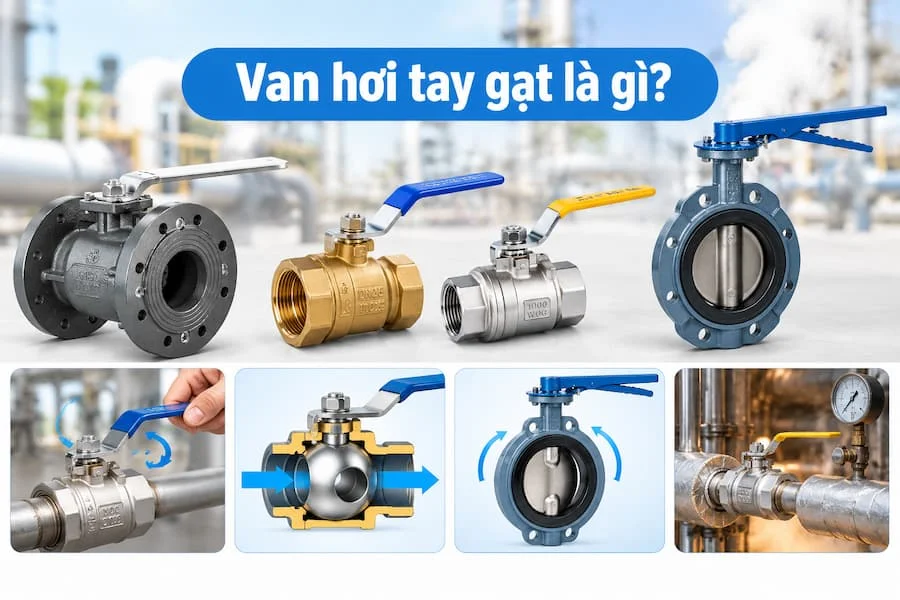

Van hơi tay gạt là gì?

Van hơi tay gạt là cách gọi các loại van được vận hành bằng tay gạt, trong đó một số dòng được thiết kế chuyên dụng cho hệ thống hơi công nghiệp. Khi người vận hành tác động lực lên tay gạt, cơ cấu bên trong van sẽ thay đổi vị trí để cho phép hoặc ngăn dòng lưu chất đi qua.

Trên thị trường, tên gọi này thường được sử dụng cho van bi tay gạt và đôi khi cho các dòng van có cơ cấu đóng mở bằng cần gạt khác. Trong đó, van bi có một viên bi được khoan lỗ xuyên tâm. Khi tay gạt xoay khoảng 90 độ, viên bi xoay theo để đưa lỗ thông dòng về vị trí mở hoặc đóng.

Đối với van bướm tay gạt, bộ phận đóng mở là một đĩa van quay quanh trục. Vì vậy, khi lựa chọn sản phẩm, cần xác định rõ loại van thực tế thay vì chỉ dựa vào tên gọi chung.

Van dùng cho hơi nóng cần đáp ứng các yêu cầu về nhiệt độ, áp suất, độ kín và khả năng chịu nhiệt của gioăng làm kín. Một mẫu van bi thông thường dùng cho nước lạnh không mặc nhiên phù hợp để lắp trên đường ống hơi nóng. Người dùng nên kiểm tra tài liệu kỹ thuật của nhà sản xuất trước khi đưa thiết bị vào vận hành.

Cấu tạo của van hơi tay gạt

Cấu tạo cụ thể phụ thuộc vào chủng loại van, nhưng đối với van bi tay gạt, các bộ phận chính thường bao gồm thân van, bi van, trục van, tay gạt, gioăng làm kín và các chi tiết liên kết.

Thân van là bộ phận bao bọc và bảo vệ cơ cấu bên trong, đồng thời kết nối với đường ống. Vật liệu chế tạo có thể là đồng, inox hoặc thép tùy thiết kế và điều kiện sử dụng. Với hệ thống hơi công nghiệp, thân van phải có giới hạn nhiệt độ và áp suất phù hợp với thông số vận hành thực tế.

Bi van là bộ phận trực tiếp kiểm soát dòng chảy trong van bi. Viên bi thường được gia công với một lỗ xuyên tâm. Khi lỗ nằm cùng hướng với đường ống, lưu chất có thể đi qua. Khi bi xoay để phần đặc chắn ngang đường dẫn, dòng chảy bị ngăn lại.

Trục van kết nối tay gạt với bi van, truyền chuyển động từ bên ngoài vào cơ cấu đóng mở. Trục cần có độ bền cơ học phù hợp và được làm kín tại vị trí xuyên qua thân van nhằm hạn chế rò rỉ ra môi trường bên ngoài.

Tay gạt là bộ phận giúp người sử dụng vận hành van trực tiếp. Thiết kế tay gạt thường cho phép đóng mở nhanh bằng thao tác xoay. Một số sản phẩm có lớp bọc nhựa để tăng độ bám khi sử dụng, nhưng người vận hành cần chú ý nguy cơ bỏng nếu thiết bị được lắp trên đường ống hơi nóng.

Gioăng làm kín được bố trí tại các vị trí cần ngăn lưu chất rò rỉ, chẳng hạn giữa bi van và thân van hoặc quanh trục van. Vật liệu gioăng có ảnh hưởng đáng kể đến khả năng chịu nhiệt, độ kín và tuổi thọ của thiết bị. Với hơi nóng, cần sử dụng loại gioăng được nhà sản xuất xác nhận tương thích với điều kiện làm việc.

Ngoài các bộ phận trên, van có thể có thêm đai ốc, vòng đệm, nắp thân và các chi tiết liên kết tùy theo kết cấu từng model.

Nguyên lý hoạt động của Valve hơi tay gạt

Valve hơi tay gạt vận hành dựa trên nguyên lý chuyển đổi chuyển động cơ học từ tay gạt thành chuyển động của bộ phận đóng mở. Đối với van bi, thao tác xoay tay gạt làm trục van quay, kéo theo viên bi thay đổi vị trí bên trong thân.

Khi mở van, tay gạt được xoay để lỗ xuyên tâm của bi nằm cùng hướng với đường ống. Hơi hoặc lưu chất có thể đi qua van theo hướng thiết kế. Với van bi thông thường có góc xoay 90 độ, trạng thái mở và đóng được xác định nhanh thông qua vị trí tay gạt.

Khi đóng van, người vận hành xoay tay gạt để đưa phần đặc của viên bi chắn ngang đường dẫn. Các bề mặt làm kín tiếp xúc với bi giúp hạn chế lưu chất đi qua khi van còn trong giới hạn vận hành cho phép.

Một ưu điểm của cơ cấu này là thao tác nhanh, không cần nhiều vòng quay như van cổng. Tuy nhiên, van bi tay gạt chủ yếu phù hợp với chức năng đóng mở. Việc giữ van ở trạng thái mở một phần để điều tiết lưu lượng trong thời gian dài có thể làm tăng nguy cơ mài mòn hoặc hư hỏng bề mặt làm kín ở những thiết kế không được tối ưu cho mục đích này.

Đối với van bướm tay gạt, nguyên lý hoạt động có điểm khác biệt. Tay gạt điều khiển đĩa van quay quanh trục, làm thay đổi tiết diện dòng chảy. Do đó, cần căn cứ vào cấu tạo cụ thể để xác định cách vận hành và khả năng điều tiết của thiết bị.

Ưu điểm của Valve hơi tay gạt

Một trong những ưu điểm nổi bật của Valve hơi tay gạt là khả năng đóng mở nhanh. Người vận hành có thể chuyển trạng thái van bằng thao tác trực tiếp mà không cần nguồn điện, khí nén hoặc bộ điều khiển tự động.

Cấu tạo tương đối đơn giản cũng giúp việc kiểm tra, vệ sinh và thay thế một số bộ phận trở nên thuận tiện. So với những hệ thống van có bộ truyền động phức tạp, van tay gạt thường dễ sử dụng trong các vị trí cần thao tác thủ công.

Bên cạnh đó, thiết bị có nhiều lựa chọn về vật liệu và kiểu kết nối. Van inox có thể phù hợp với những môi trường yêu cầu khả năng chống ăn mòn tốt, trong khi van thép có thể được sử dụng trong các hệ thống công nghiệp đáp ứng đúng yêu cầu thiết kế. Các dòng van bi tay gạt kích thước nhỏ còn có lợi thế về sự gọn nhẹ và thuận tiện khi lắp đặt.

Tuy nhiên, hiệu quả sử dụng phụ thuộc nhiều vào việc lựa chọn đúng model. Khả năng đóng kín, độ bền và mức độ an toàn không chỉ phụ thuộc vào thân van mà còn liên quan đến gioăng, trục, chất lượng gia công và điều kiện vận hành.

Ứng dụng thực tế của Valve hơi tay gạt

Hệ thống đường ống hơi nóng: Van được lựa chọn để cô lập một đoạn đường ống hoặc thiết bị khi cần bảo trì, sửa chữa, với điều kiện model đáp ứng yêu cầu nhiệt độ, áp suất và môi chất. Không nên sử dụng van bi thông thường cho hơi nóng nếu nhà sản xuất không công bố khả năng làm việc tương ứng.

Hệ thống khí nén: Một số dòng van bi tay gạt được sử dụng để đóng mở nguồn khí hoặc cô lập từng nhánh đường ống. Cần kiểm tra áp suất làm việc và khả năng tương thích của vật liệu với môi chất.

Hệ thống cấp nước công nghiệp: Van tay gạt được lắp tại các nhánh cấp nước, đường ống dẫn đến thiết bị hoặc những vị trí cần đóng mở nhanh khi bảo trì. Trong ứng dụng này, việc lựa chọn có thể dựa trên kích thước, vật liệu, kiểu kết nối và áp suất hệ thống.

Nhà máy và dây chuyền sản xuất: Van có thể được sử dụng tại các vị trí cần kiểm soát dòng lưu chất bằng thao tác thủ công. Đối với những dây chuyền có yêu cầu vận hành tự động, giám sát từ xa hoặc đóng mở theo tín hiệu điều khiển, van tay gạt có thể không đáp ứng đầy đủ nhu cầu.

Hệ thống dầu và chất lỏng công nghiệp: Một số dòng van bi tay gạt phù hợp với các đường ống dẫn dầu hoặc chất lỏng kỹ thuật. Việc sử dụng cần dựa trên khả năng tương thích hóa học của vật liệu thân van, bi van và gioăng làm kín.

Kinh nghiệm lựa chọn Valve hơi tay gạt phù hợp

Trước khi mua van, người dùng nên xác định rõ loại lưu chất, nhiệt độ làm việc và áp suất vận hành. Đây là những thông số quan trọng giúp loại trừ các sản phẩm không đáp ứng điều kiện sử dụng, đặc biệt đối với đường ống hơi nóng.

Tiếp theo, cần lựa chọn vật liệu thân van phù hợp. Inox, thép và đồng có những đặc tính khác nhau về khả năng chống ăn mòn, độ bền và phạm vi ứng dụng. Không nên lựa chọn chỉ dựa vào hình thức bên ngoài hoặc giá thành mà bỏ qua thông số kỹ thuật.

Kích thước van cũng cần tương thích với đường ống và thiết kế hệ thống. Các thông số như DN, đường kính kết nối, kiểu ren hoặc mặt bích cần được kiểm tra trước khi lắp đặt. Không nên mặc định đường kính danh nghĩa DN tương đương chính xác với đường kính ngoài của ống.

Ngoài ra, cần kiểm tra vật liệu gioăng làm kín, tiêu chuẩn kết nối và giới hạn nhiệt độ do nhà sản xuất công bố. Với hệ thống hơi nóng, nên ưu tiên sản phẩm có tài liệu kỹ thuật rõ ràng, thể hiện phạm vi áp suất và nhiệt độ cho phép.

Cuối cùng, cần cân nhắc điều kiện vận hành thực tế. Nếu van nằm ở vị trí thường xuyên đóng mở, người sử dụng cần chọn sản phẩm có độ bền phù hợp với tần suất thao tác. Nếu van được lắp trên đường ống nóng, vị trí tay gạt phải thuận tiện và hạn chế nguy cơ tiếp xúc trực tiếp gây bỏng.

Lưu ý khi lắp đặt và sử dụng van hơi tay gạt

Trước khi lắp đặt hoặc tháo van, cần cô lập nguồn cấp, xả áp và xác nhận đường ống đã đạt trạng thái an toàn. Đối với hệ thống hơi, phải chờ thiết bị nguội đến mức an toàn theo quy trình làm việc trước khi thao tác.

Khi lắp van nối ren hoặc mặt bích, cần sử dụng phương pháp làm kín phù hợp, siết đúng kỹ thuật và tránh tác động lực quá mức lên tay gạt. Van phải được lắp đúng chiều nếu nhà sản xuất có quy định về hướng dòng chảy.

Trong quá trình sử dụng, nên kiểm tra định kỳ thân van, trục, vị trí kết nối và dấu hiệu rò rỉ. Nếu tay gạt bị kẹt, gioăng xuống cấp hoặc van không đóng kín, cần xác định nguyên nhân trước khi sửa chữa hoặc thay thế. Không nên cố dùng lực lớn để xoay van vì có thể làm hỏng trục hoặc cơ cấu bên trong.

Đối với hệ thống hơi nóng, cần tuân thủ quy trình vận hành và yêu cầu an toàn của nhà máy. Van tay gạt chỉ nên được sử dụng trong giới hạn nhiệt độ, áp suất và môi chất đã được xác nhận phù hợp.

Kết luận

Van hơi tay gạt là giải pháp đóng mở thủ công thuận tiện cho nhiều hệ thống đường ống công nghiệp. Nhờ thao tác nhanh, cấu tạo tương đối đơn giản và đa dạng về vật liệu, thiết bị có thể được ứng dụng trong hệ thống hơi, khí nén, cấp nước và một số môi trường chất lỏng khác.

Để đạt hiệu quả sử dụng và hạn chế sự cố, người dùng cần phân biệt rõ từng loại van, kiểm tra thông số nhiệt độ và áp suất, lựa chọn vật liệu làm kín phù hợp và lắp đặt đúng kỹ thuật. Đặc biệt, không nên mặc định mọi van tay gạt đều chịu được hơi nóng. Việc lựa chọn sản phẩm dựa trên tài liệu kỹ thuật của nhà sản xuất sẽ giúp hệ thống vận hành ổn định và an toàn hơn.
