Cách lắp đặt van xả tràn đúng kỹ thuật cho hệ thống PCCC

Meta Title: Cách lắp đặt van xả tràn đúng kỹ thuật PCCC

Meta Description: Hướng dẫn cách lắp đặt van xả tràn cho hệ thống PCCC, từ khâu chuẩn bị, xác định vị trí, đấu nối đường ống đến kiểm tra vận hành.

Tổng quan về van xả tràn trong hệ thống PCCC

Van xả tràn (Deluge Valve) là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy, có nhiệm vụ kiểm soát và cấp nước đến các đầu phun khi hệ thống nhận được tín hiệu kích hoạt phù hợp. Thiết bị thường được sử dụng tại những khu vực có nguy cơ cháy cao như nhà xưởng công nghiệp, kho hàng, trạm biến áp và khu vực lưu trữ nhiên liệu.

Khác với hệ thống sprinkler ướt thông thường, hệ thống chữa cháy Deluge thường sử dụng các đầu phun luôn mở. Khi van xả tràn được kích hoạt, nước sẽ đi vào mạng lưới đường ống và thoát ra đồng thời qua các đầu phun được thiết kế trong hệ thống.

Việc lắp đặt van xả tràn đúng kỹ thuật giúp thiết bị hoạt động ổn định, phản ứng theo đúng tín hiệu điều khiển và cấp nước đến khu vực cần bảo vệ. Ngược lại, lắp sai chiều dòng chảy, đấu nối đường điều khiển không chính xác hoặc không kiểm tra sau thi công có thể khiến hệ thống không hoạt động như thiết kế khi xảy ra sự cố.

Do đó, quá trình lắp đặt cần tuân thủ tài liệu kỹ thuật của nhà sản xuất, bản vẽ thiết kế được phê duyệt và các tiêu chuẩn áp dụng cho công trình.

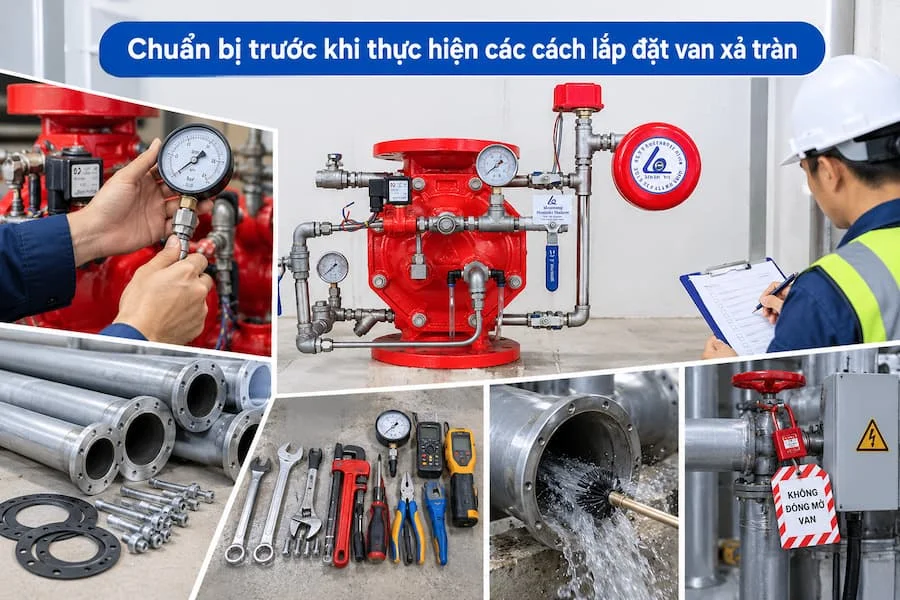

Chuẩn bị trước khi thực hiện các cách lắp đặt van xả tràn

Trước khi tiến hành thi công, cần kiểm tra thiết bị, phụ kiện và điều kiện thực tế tại vị trí lắp đặt. Khâu chuẩn bị đầy đủ giúp hạn chế sai sót, giảm thời gian thi công và tránh phải tháo lắp lại đường ống.

Kiểm tra van và phụ kiện đi kèm

Trước tiên, cần xác định đúng chủng loại van xả tràn theo hồ sơ thiết kế. Các thông số cần kiểm tra gồm kích thước danh nghĩa, áp suất làm việc, vật liệu thân van, kiểu kết nối và khả năng tương thích với hệ thống PCCC.

Ngoài thân van chính, cần kiểm tra các phụ kiện liên quan như van điện từ, đồng hồ áp suất, công tắc áp suất, van phụ trợ, bộ lọc và đường ống điều khiển nếu có. Những chi tiết này phải đầy đủ, không nứt vỡ, biến dạng hoặc có dấu hiệu hư hỏng trong quá trình vận chuyển.

Đối với van sử dụng cơ cấu kích hoạt điện, cần kiểm tra điện áp định mức và yêu cầu đấu nối theo tài liệu của nhà sản xuất. Không nên mặc định mọi cuộn điện từ đều sử dụng chung điện áp 24VDC hoặc 220VAC.

Chuẩn bị đường ống và dụng cụ

Đường ống cấp nước, mặt bích, gioăng làm kín và bu lông cần đáp ứng yêu cầu thiết kế. Trước khi đấu nối, cần vệ sinh bên trong đường ống để loại bỏ cặn bẩn, mạt kim loại, rỉ sét và các vật thể có thể gây tắc nghẽn hoặc ảnh hưởng đến cơ cấu điều khiển.

Các dụng cụ như cờ lê, thiết bị căn chỉnh, dụng cụ siết bu lông và thiết bị đo áp suất cần được chuẩn bị phù hợp. Nếu công việc yêu cầu thử áp hoặc kiểm tra điện, phải sử dụng thiết bị đo đáp ứng yêu cầu kỹ thuật.

Đồng thời, cần cô lập nguồn nước và nguồn điện liên quan, thực hiện biện pháp khóa và cảnh báo an toàn trước khi thi công. Không tháo các bộ phận của cụm van khi đường ống vẫn còn áp suất.

Xác định vị trí và hướng lắp đặt van xả tràn

Vị trí lắp đặt ảnh hưởng trực tiếp đến khả năng vận hành, bảo trì và kiểm tra hệ thống. Thông thường, van xả tràn được bố trí trong cụm van điều khiển của hệ thống chữa cháy, tại vị trí thuận tiện cho việc tiếp cận và theo dõi trạng thái hoạt động.

Khu vực lắp đặt cần có đủ không gian để thao tác với van chính, van phụ trợ, đồng hồ áp suất và các thiết bị điều khiển. Nếu bố trí trong phòng van, cần xem xét điều kiện thông gió, thoát nước, chống ngập và khả năng tiếp cận khi có tình huống khẩn cấp.

Không nên áp dụng một khoảng cách cố định với tường hoặc mặt bích cho tất cả các loại van. Khoảng không gian cần thiết phải căn cứ vào kích thước thực tế của thiết bị, hướng tháo lắp, hướng dẫn bảo trì và bản vẽ thi công.

Lắp van đúng chiều dòng chảy

Trên thân van thường có mũi tên chỉ hướng dòng chảy hoặc các ký hiệu nhận biết cổng kết nối. Khi lắp đặt, cần đối chiếu những ký hiệu này với sơ đồ đường ống và hướng dẫn của nhà sản xuất.

Đối với cụm van xả tràn, cần phân biệt rõ đường cấp nước chính, đường ra mạng lưới đầu phun và các đường điều khiển. Việc đấu nhầm cổng hoặc lắp sai cấu hình có thể khiến van không mở, không duy trì được trạng thái chờ hoặc hoạt động không đúng trình tự thiết kế.

Tư thế lắp đặt của thân van cũng cần được xác định theo tài liệu kỹ thuật. Không phải mọi model đều có thể lắp theo cùng một hướng hoặc ở mọi tư thế.

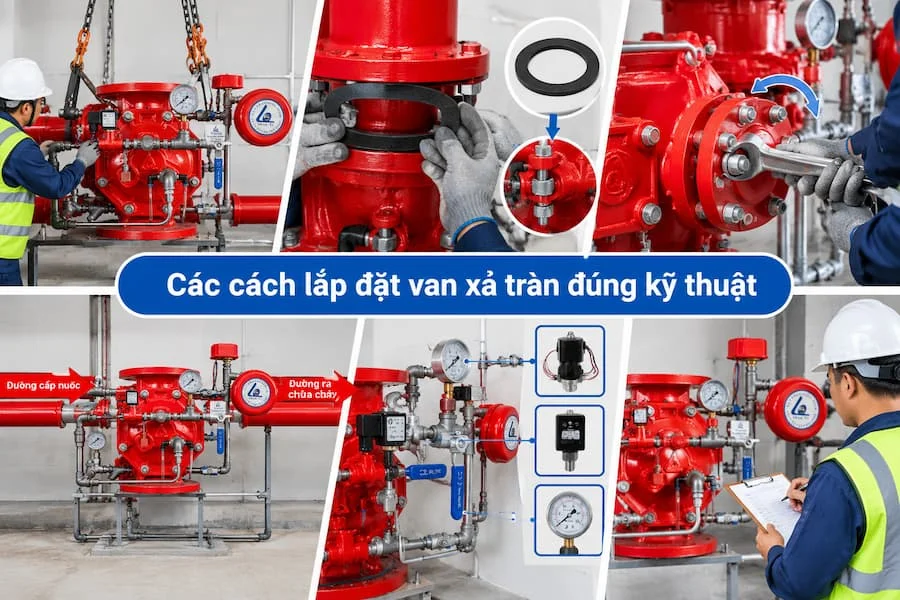

Các cách lắp đặt van xả tràn đúng kỹ thuật

Sau khi hoàn tất khâu chuẩn bị, quá trình lắp đặt cần được thực hiện theo trình tự rõ ràng. Các bước dưới đây mang tính hướng dẫn tổng quát; cấu hình cụ thể phải tuân theo bản vẽ được phê duyệt và hướng dẫn của model van sử dụng.

Định vị và cố định cụm van

Trước hết, đưa van vào vị trí đã xác định trên tuyến ống cấp nước. Kiểm tra sự đồng tâm giữa các đầu nối, bảo đảm van không bị xoắn, lệch hoặc chịu lực bất thường từ đường ống.

Với kết nối mặt bích, cần lựa chọn gioăng phù hợp với môi chất, áp suất và điều kiện làm việc. Đặt gioăng đúng tâm, sau đó lắp bu lông và siết theo trình tự phù hợp để lực ép phân bố đều trên bề mặt làm kín.

Không dùng bu lông để kéo ép hai mặt bích bị lệch quá mức. Cách làm này có thể gây ứng suất lên thân van, làm hỏng gioăng hoặc dẫn đến rò rỉ trong quá trình vận hành.

Đấu nối đường ống cấp và đường ống ra

Tiếp theo, kết nối đầu vào của van với tuyến cấp nước và đầu ra với mạng lưới đường ống chữa cháy theo sơ đồ thiết kế. Các mối nối phải chắc chắn, kín và phù hợp với cấp áp suất của hệ thống.

Đối với đường ống điều khiển, cần xác định chính xác từng cổng theo sơ đồ của nhà sản xuất. Các đường ống nhỏ, van phụ trợ và bộ lọc phải được lắp đúng vị trí, tránh gấp khúc, tắc nghẽn hoặc bố trí gây khó khăn cho việc kiểm tra.

Không tự ý thay đổi kích thước đường ống điều khiển, bổ sung phụ kiện hoặc loại bỏ bộ phận đi kèm nếu chưa được xác nhận phù hợp về kỹ thuật.

Lắp đặt thiết bị điều khiển và giám sát

Tùy cấu hình, cụm van xả tràn có thể sử dụng cơ cấu kích hoạt thủy lực, điện hoặc kết hợp nhiều phương thức điều khiển. Các thiết bị như van điện từ, công tắc áp suất và đồng hồ đo phải được lắp theo đúng sơ đồ.

Nếu có đấu nối điện, cần kiểm tra điện áp, cực tính khi được yêu cầu, phương pháp đi dây và điều kiện bảo vệ phù hợp với môi trường lắp đặt. Việc đấu nối phải do người có chuyên môn thực hiện, đồng thời bảo đảm tín hiệu từ hệ thống báo cháy được truyền đến cơ cấu kích hoạt theo thiết kế.

Sau khi hoàn thành, cần kiểm tra lại các đầu nối cơ khí, dây điện và đường ống điều khiển trước khi chuyển sang giai đoạn thử nghiệm.

Kiểm tra và vận hành thử sau khi lắp đặt

Kiểm tra sau thi công là bước cần thiết để xác nhận cụm van đã được lắp đúng và có thể hoạt động theo thiết kế. Công việc này cần được thực hiện bởi đơn vị có chuyên môn, theo quy trình thử nghiệm được phê duyệt và hướng dẫn của nhà sản xuất.

Kiểm tra độ kín và áp suất

Trước khi thử nghiệm, cần xác nhận các mối nối đã hoàn thiện, van phụ trợ đang ở đúng trạng thái và hệ thống được chuẩn bị theo quy trình. Tiến hành thử kín hoặc thử áp theo yêu cầu thiết kế và tài liệu kỹ thuật, đồng thời quan sát các vị trí mặt bích, gioăng và đầu nối để phát hiện rò rỉ.

Không tự ý tăng áp vượt giới hạn cho phép của van, đường ống hoặc thiết bị đo. Nếu phát hiện rò rỉ, phải cô lập và xả áp an toàn trước khi sửa chữa.

Thử cơ cấu kích hoạt và tín hiệu giám sát

Tiếp theo, kiểm tra cơ cấu kích hoạt theo phương thức được thiết kế. Với hệ thống điều khiển điện, cần xác nhận tín hiệu kích hoạt, phản hồi trạng thái và hoạt động của các thiết bị giám sát. Với cấu hình thủy lực hoặc kết hợp, cần kiểm tra đường điều khiển và trình tự vận hành tương ứng.

Việc thử mở van có thể làm nước chảy vào toàn bộ mạng lưới đầu phun, vì vậy cần chuẩn bị phương án cấp nước, thoát nước và bảo vệ khu vực trước khi tiến hành. Không thử kích hoạt tùy tiện khi chưa có sự cho phép và biện pháp kiểm soát phù hợp.

Sau khi thử nghiệm, đưa hệ thống về trạng thái thường trực theo đúng quy trình phục hồi của nhà sản xuất. Kiểm tra lại áp suất, trạng thái van, tín hiệu giám sát và khả năng sẵn sàng hoạt động của hệ thống.

Những lỗi thường gặp khi lắp đặt van xả tràn

Một trong những lỗi phổ biến là lắp sai chiều dòng chảy hoặc đấu nhầm các cổng kết nối. Sai sót này có thể khiến van không hoạt động theo yêu cầu hoặc làm gián đoạn quá trình cấp nước chữa cháy.

Bên cạnh đó, việc không vệ sinh đường ống trước khi lắp có thể khiến cặn bẩn đi vào bộ lọc, đường điều khiển hoặc các chi tiết bên trong van. Gioăng không phù hợp, bu lông siết không đều và mặt bích lệch cũng là những nguyên nhân dễ gây rò rỉ.

Các lỗi khác gồm đấu sai điện áp cho van điện từ, bỏ qua bước thử nghiệm, bố trí thiết bị khó tiếp cận và không đưa hệ thống về trạng thái thường trực sau khi kiểm tra. Những vấn đề này cần được phát hiện và xử lý trước khi nghiệm thu.

Để hạn chế rủi ro, nên sử dụng checklist kiểm tra theo từng hạng mục, đối chiếu với bản vẽ hoàn công và lưu lại kết quả thử nghiệm. Mọi thay đổi so với thiết kế phải được xem xét, phê duyệt bởi người có thẩm quyền.

Lưu ý khi lựa chọn và bảo trì van xả tràn PCCC

Khi lựa chọn van xả tràn, cần quan tâm đến kích thước danh nghĩa, áp suất làm việc, lưu lượng yêu cầu, vật liệu, kiểu kết nối và khả năng tương thích với hệ thống điều khiển. Ngoài ra, cần xem xét điều kiện môi trường, chất lượng nguồn nước và yêu cầu bảo trì của thiết bị.

Không nên chỉ dựa vào giá bán hoặc kích thước đường ống để quyết định lựa chọn. Van phải đáp ứng thông số thiết kế và các yêu cầu áp dụng cho công trình. Ưu tiên sản phẩm có tài liệu kỹ thuật rõ ràng, hướng dẫn lắp đặt, vận hành và bảo dưỡng đầy đủ.

Sau khi đưa vào sử dụng, cần xây dựng kế hoạch kiểm tra định kỳ theo yêu cầu của nhà sản xuất, tiêu chuẩn áp dụng và quy định quản lý hệ thống PCCC tại công trình. Các hạng mục cần theo dõi gồm tình trạng thân van, mối nối, áp suất, đường điều khiển, thiết bị điện và khả năng hoạt động của cơ cấu kích hoạt.

Kết luận

Cách lắp đặt van xả tràn đúng kỹ thuật cho hệ thống PCCC không chỉ bao gồm việc cố định thân van và đấu nối đường ống, mà còn đòi hỏi kiểm tra thiết bị, xác định đúng vị trí, hoàn thiện hệ thống điều khiển và thử nghiệm vận hành sau thi công.

Để bảo đảm an toàn, cần tuân thủ hướng dẫn của nhà sản xuất, bản vẽ được phê duyệt và các tiêu chuẩn hiện hành áp dụng cho công trình. Việc lắp đặt, thử nghiệm và nghiệm thu nên được thực hiện bởi đơn vị có chuyên môn, giúp hệ thống chữa cháy duy trì trạng thái sẵn sàng hoạt động khi cần thiết.
