Van Vòi Kiểm Tra Lưu Lượng Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Valve vòi kiểm tra lưu lượng là thiết bị được sử dụng trong hệ thống đường ống nhằm hỗ trợ kiểm tra, giám sát dòng chảy hoặc lấy mẫu môi chất tại những vị trí cần thiết. Tùy thuộc vào thiết kế, thiết bị có thể được trang bị van đóng mở, đầu nối kiểm tra, cổng đo áp suất hoặc bộ phận chỉ thị lưu lượng. Nhờ đó, người vận hành có thể theo dõi tình trạng hoạt động của hệ thống và phát hiện một số bất thường trong quá trình sử dụng.

Trong các hệ thống cấp nước, HVAC, đường ống công nghiệp và xử lý chất lỏng, việc kiểm tra lưu lượng đóng vai trò quan trọng đối với hiệu quả vận hành. Tuy nhiên, không phải loại van vòi nào cũng có khả năng đo lưu lượng trực tiếp. Để lựa chọn đúng thiết bị, người dùng cần hiểu rõ cấu tạo, nguyên lý hoạt động, phạm vi ứng dụng và những thông số kỹ thuật liên quan.

Van Vòi Kiểm Tra Lưu Lượng Là Gì?

Van vòi kiểm tra lưu lượng là tên gọi có thể được sử dụng để chỉ thiết bị hoặc cụm thiết bị hỗ trợ kiểm tra dòng chảy trong đường ống. Tùy theo sản phẩm cụ thể, chức năng chính có thể là đóng mở dòng môi chất, tạo điểm kết nối cho dụng cụ đo, lấy mẫu chất lỏng hoặc quan sát tình trạng dòng chảy.

Khác với van khóa thông thường chỉ tập trung vào chức năng đóng mở, một số loại van vòi kiểm tra được thiết kế để phục vụ công tác kiểm tra, bảo trì và đánh giá hiệu suất hệ thống. Khi kết hợp với đồng hồ hoặc cảm biến phù hợp, thiết bị có thể hỗ trợ xác định lưu lượng, áp suất hoặc những thông số vận hành khác.

Cần phân biệt rõ Valve vòi kiểm tra lưu lượng với lưu lượng kế. Lưu lượng kế là thiết bị chuyên dùng để đo lưu lượng thể tích hoặc lưu lượng khối lượng của môi chất. Trong khi đó, van vòi kiểm tra có thể chỉ đảm nhiệm chức năng đóng mở hoặc tạo điểm kiểm tra, không nhất thiết cung cấp kết quả đo trực tiếp.

Vì vậy, trước khi mua sản phẩm, người dùng nên xác định rõ nhu cầu là kiểm tra dòng chảy, đo lưu lượng thực tế, đo áp suất hay điều tiết lưu lượng để lựa chọn đúng thiết bị.

Cấu Tạo Của Van Vòi Kiểm Tra Lưu Lượng

Cấu tạo của Valve vòi kiểm tra lưu lượng phụ thuộc vào từng dòng sản phẩm, vật liệu chế tạo và mục đích sử dụng. Một thiết bị cơ bản thường có các bộ phận sau:

Thân van

Thân van là bộ phận chính, có nhiệm vụ tạo đường dẫn cho môi chất và liên kết với hệ thống đường ống. Bộ phận này thường được chế tạo từ đồng, gang, thép hoặc inox tùy theo điều kiện làm việc.

Trong đó, thân van inox thường được ưu tiên ở những môi trường yêu cầu khả năng chống ăn mòn và vệ sinh tốt. Van đồng có thể phù hợp với nhiều hệ thống cấp nước dân dụng, trong khi van gang hoặc thép thường xuất hiện trong các hệ thống đường ống có kích thước lớn hoặc yêu cầu cơ học riêng.

Bộ phận đóng mở

Bộ phận đóng mở có nhiệm vụ kiểm soát dòng môi chất đi qua van. Tùy thiết kế, cơ cấu này có thể sử dụng bi van, đĩa van, nút van hoặc lõi van.

Khi vận hành, người dùng có thể đóng hoặc mở bằng tay gạt, tay quay hoặc cơ cấu điều khiển chuyên dụng. Bộ phận đóng mở cần đảm bảo khả năng làm kín phù hợp với áp suất và đặc tính môi chất để hạn chế rò rỉ.

Cổng kiểm tra hoặc đầu kết nối đo

Đây là bộ phận quan trọng đối với những dòng van được thiết kế chuyên biệt cho công tác kiểm tra. Cổng kết nối có thể được sử dụng để gắn dụng cụ đo áp suất, lấy mẫu hoặc kết nối thiết bị kiểm tra tương thích.

Tuy nhiên, không phải sản phẩm nào mang tên Valve vòi kiểm tra lưu lượng cũng được tích hợp cổng đo. Người dùng cần kiểm tra bản vẽ kỹ thuật và tài liệu của nhà sản xuất trước khi xác định chức năng thực tế.

Gioăng làm kín

Gioăng làm kín được lắp tại những vị trí cần hạn chế rò rỉ, chẳng hạn như mối nối hoặc khu vực tiếp xúc giữa các bộ phận chuyển động. Vật liệu gioăng có thể là EPDM, NBR, PTFE hoặc loại vật liệu khác tùy theo môi chất và nhiệt độ làm việc.

Việc chọn đúng vật liệu làm kín giúp nâng cao độ bền, hạn chế sự cố và duy trì độ kín trong quá trình vận hành.

Đầu nối đường ống

Đầu nối có thể là dạng ren, mặt bích hoặc kiểu kết nối khác tùy thiết kế. Bộ phận này quyết định khả năng lắp đặt của van vào hệ thống hiện có.

Khi lựa chọn, cần kiểm tra kích thước danh nghĩa DN, tiêu chuẩn ren hoặc mặt bích, áp suất làm việc và khả năng tương thích với đường ống để tránh tình trạng không lắp vừa hoặc phát sinh rò rỉ.

Nguyên Lý Hoạt Động Của Van Vòi Kiểm Tra Lưu Lượng

Nguyên lý hoạt động của Valve vòi kiểm tra lưu lượng phụ thuộc vào cấu tạo và chức năng cụ thể của thiết bị. Với loại van đóng mở thông thường, quá trình vận hành bắt đầu khi người dùng tác động lên tay gạt hoặc tay quay.

Khi van mở, bộ phận đóng mở dịch chuyển khỏi vị trí ngăn dòng, tạo điều kiện cho môi chất đi qua thân van. Khi van đóng, bộ phận này trở về vị trí chặn dòng để cô lập đường ống hoặc ngừng cấp môi chất đến khu vực cần kiểm tra.

Đối với loại van có cổng kiểm tra, người vận hành có thể sử dụng điểm kết nối để thực hiện phép đo phù hợp. Chẳng hạn, khi được thiết kế tương thích với dụng cụ đo áp suất, cổng kiểm tra cho phép ghi nhận áp suất tại vị trí lắp đặt. Nếu cần xác định lưu lượng, hệ thống phải có phương pháp đo phù hợp như lưu lượng kế hoặc thiết bị đo chênh áp chuyên dụng.

Trong một số ứng dụng, lưu lượng có thể được xác định gián tiếp thông qua chênh lệch áp suất giữa các điểm đo. Tuy nhiên, phép tính này cần dựa trên cấu tạo thiết bị, đặc tính dòng chảy và hệ số hiệu chuẩn tương ứng. Không nên suy ra lưu lượng chính xác chỉ từ áp suất hoặc trạng thái đóng mở của van.

Kết quả kiểm tra giúp người vận hành đánh giá sơ bộ tình trạng dòng chảy, phát hiện khả năng tắc nghẽn, sụt áp bất thường hoặc lưu lượng không đáp ứng yêu cầu thiết kế. Từ đó, kỹ thuật viên có thể đưa ra phương án điều chỉnh hoặc bảo trì phù hợp.

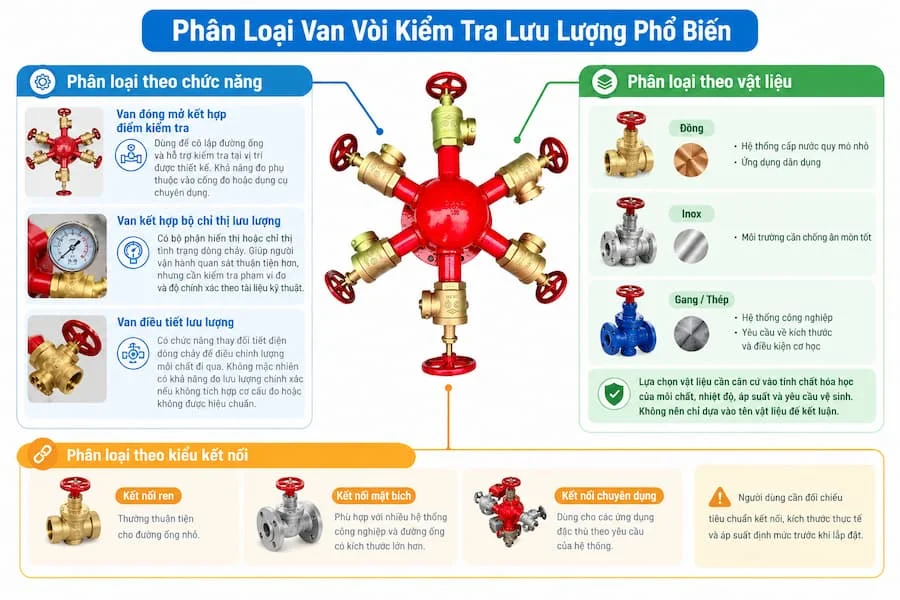

Phân Loại Van Vòi Kiểm Tra Lưu Lượng Phổ Biến

Phân loại theo chức năng

Van đóng mở kết hợp điểm kiểm tra: Được sử dụng để cô lập một đoạn đường ống và hỗ trợ kiểm tra tại vị trí được thiết kế. Khả năng đo phụ thuộc vào việc thiết bị có được trang bị cổng đo hoặc kết hợp với dụng cụ chuyên dụng hay không.

Van kết hợp bộ chỉ thị lưu lượng: Một số thiết bị có bộ phận hiển thị hoặc chỉ thị tình trạng dòng chảy. Loại này giúp người vận hành quan sát thuận tiện hơn, nhưng cần kiểm tra phạm vi đo và độ chính xác theo tài liệu kỹ thuật.

Van điều tiết lưu lượng: Có chức năng thay đổi tiết diện dòng chảy để điều chỉnh lượng môi chất đi qua. Loại van này không mặc nhiên có khả năng đo lưu lượng chính xác nếu không tích hợp cơ cấu đo hoặc không được hiệu chuẩn theo yêu cầu.

Phân loại theo vật liệu

Van đồng thường được sử dụng trong các hệ thống cấp nước quy mô nhỏ và một số ứng dụng dân dụng. Van inox phù hợp với môi trường cần khả năng chống ăn mòn tốt, trong khi van gang hoặc thép có thể được sử dụng trong những hệ thống công nghiệp có yêu cầu về kích thước và điều kiện cơ học.

Việc lựa chọn vật liệu cần căn cứ vào tính chất hóa học của môi chất, nhiệt độ, áp suất và yêu cầu vệ sinh. Không nên chỉ dựa vào tên vật liệu để kết luận thiết bị phù hợp với mọi môi trường.

Phân loại theo kiểu kết nối

Valve vòi kiểm tra lưu lượng có thể sử dụng kết nối ren, mặt bích hoặc các kiểu kết nối chuyên dụng. Kết nối ren thường thuận tiện cho đường ống nhỏ, còn mặt bích phù hợp với nhiều hệ thống công nghiệp và đường ống có kích thước lớn hơn.

Người dùng cần đối chiếu tiêu chuẩn kết nối, kích thước thực tế và áp suất định mức trước khi lắp đặt.

Ứng Dụng Của Valve Vòi Kiểm Tra Lưu Lượng

Hệ thống cấp nước dân dụng

Trong hệ thống cấp nước, thiết bị có thể hỗ trợ kiểm tra tình trạng cấp nước tại một số nhánh đường ống, phục vụ việc cô lập khu vực khi sửa chữa hoặc kết nối dụng cụ kiểm tra theo thiết kế.

Khi cần đo lượng nước tiêu thụ hoặc xác định lưu lượng chính xác, người dùng nên sử dụng đồng hồ nước hoặc lưu lượng kế phù hợp thay vì chỉ dựa vào van đóng mở.

Hệ thống HVAC và điều hòa không khí

Trong hệ thống HVAC, việc kiểm tra lưu lượng nước tuần hoàn giúp đánh giá khả năng phân phối nước lạnh hoặc nước nóng đến các thiết bị trao đổi nhiệt. Các điểm kiểm tra áp suất và lưu lượng phù hợp hỗ trợ kỹ thuật viên cân bằng hệ thống, phát hiện nhánh có lưu lượng thấp và đánh giá hiệu quả vận hành.

Đối với ứng dụng này, cần lựa chọn thiết bị tương thích với nhiệt độ, áp suất và loại môi chất của hệ thống.

Nhà máy và hệ thống đường ống công nghiệp

Trong môi trường công nghiệp, các thiết bị kiểm tra dòng chảy có thể được sử dụng trên đường ống dẫn nước, dầu hoặc một số loại hóa chất tương thích. Chúng hỗ trợ công tác vận hành, bảo trì và kiểm tra tình trạng hoạt động của đường ống.

Tuy nhiên, với môi chất nguy hiểm, dễ cháy hoặc có tính ăn mòn cao, việc lựa chọn thiết bị phải tuân thủ yêu cầu an toàn và thông số kỹ thuật của hệ thống. Không nên tháo mở cổng kiểm tra khi đường ống còn áp suất nếu thiết bị không được thiết kế cho thao tác đó.

Hệ thống xử lý nước

Tại các trạm xử lý nước, điểm kiểm tra có thể hỗ trợ lấy mẫu, kiểm tra áp suất hoặc kết nối thiết bị đo để đánh giá hiệu quả vận hành. Việc theo dõi lưu lượng giúp người vận hành kiểm soát quá trình cấp nước và phát hiện những thay đổi bất thường trong hệ thống.

Tùy mục đích, hệ thống có thể cần kết hợp van, lưu lượng kế, đồng hồ áp suất và các thiết bị giám sát khác để thu thập dữ liệu đầy đủ.

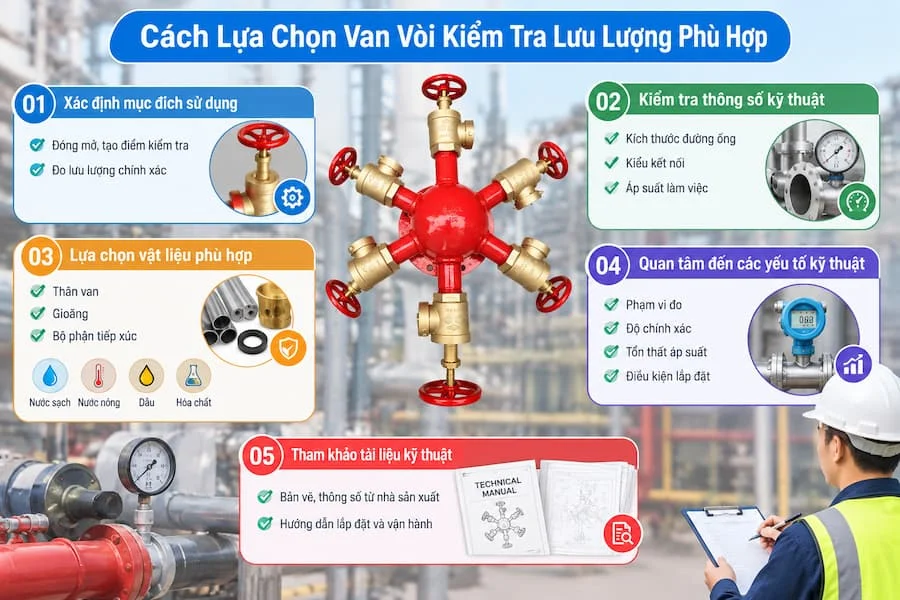

Cách Lựa Chọn Van Vòi Kiểm Tra Lưu Lượng Phù Hợp

Để lựa chọn thiết bị phù hợp, người dùng nên xác định rõ mục đích sử dụng ngay từ đầu. Nếu chỉ cần đóng mở và tạo điểm kiểm tra, có thể lựa chọn loại van đáp ứng chức năng đó. Nếu cần đo lưu lượng chính xác, nên ưu tiên lưu lượng kế hoặc cụm đo lưu lượng được thiết kế cho ứng dụng cụ thể.

Tiếp theo, cần kiểm tra kích thước đường ống, kiểu kết nối và áp suất làm việc. Thiết bị phải tương thích với tiêu chuẩn lắp đặt hiện có và chịu được áp suất vận hành dự kiến.

Vật liệu thân van, gioăng và các bộ phận tiếp xúc với môi chất cũng cần được xem xét kỹ. Đối với nước sạch, nước nóng, dầu hoặc hóa chất, yêu cầu về khả năng chống ăn mòn và chịu nhiệt có thể khác nhau đáng kể.

Ngoài ra, nên quan tâm đến phạm vi đo, độ chính xác, tổn thất áp suất và điều kiện lắp đặt nếu thiết bị được sử dụng để giám sát lưu lượng. Với các hệ thống yêu cầu kiểm soát nghiêm ngặt, hãy tham khảo tài liệu kỹ thuật và hướng dẫn của nhà sản xuất trước khi quyết định mua.

Những Lưu Ý Khi Lắp Đặt Và Sử Dụng

Trước khi lắp đặt, cần kiểm tra tình trạng thân van, bề mặt làm kín, đầu nối và các phụ kiện đi kèm. Đường ống nên được làm sạch để hạn chế cặn bẩn lọt vào bên trong, gây kẹt cơ cấu hoặc ảnh hưởng đến kết quả đo.

Trong quá trình lắp đặt, cần tuân thủ hướng dòng chảy nếu nhà sản xuất có quy định, đồng thời sử dụng phương pháp làm kín phù hợp với kiểu kết nối. Không siết quá lực đối với các mối nối ren và không để tải trọng đường ống tác động trực tiếp lên thân van vượt quá giới hạn cho phép.

Sau khi lắp đặt, nên kiểm tra rò rỉ và vận hành thử trong điều kiện an toàn. Nếu thiết bị được dùng để đo lưu lượng, cần đảm bảo vị trí lắp đặt, đoạn ống thẳng và điều kiện dòng chảy đáp ứng yêu cầu của nhà sản xuất.

Việc kiểm tra định kỳ giúp phát hiện gioăng xuống cấp, cơ cấu đóng mở bị kẹt, cặn bẩn hoặc sai lệch của thiết bị đo. Khi cần bảo trì, phải cô lập nguồn cấp và xả áp theo đúng quy trình an toàn trước khi tháo thiết bị.

Kết Luận

Valve vòi kiểm tra lưu lượng có thể hỗ trợ kiểm tra, giám sát hoặc kiểm soát dòng chảy trong nhiều hệ thống đường ống. Tuy nhiên, chức năng thực tế phụ thuộc vào thiết kế cụ thể của từng sản phẩm. Van đóng mở, van có cổng kiểm tra và lưu lượng kế là những thiết bị có vai trò khác nhau, vì vậy cần phân biệt rõ trước khi lựa chọn.

Để sử dụng hiệu quả, người dùng nên xem xét chức năng, vật liệu, kích thước kết nối, áp suất làm việc và yêu cầu đo lường của hệ thống. Lựa chọn đúng thiết bị không chỉ giúp quá trình vận hành thuận tiện hơn mà còn góp phần nâng cao độ an toàn, giảm sự cố và tối ưu chi phí bảo trì trong thời gian dài.
